Топка з киплячим шаром

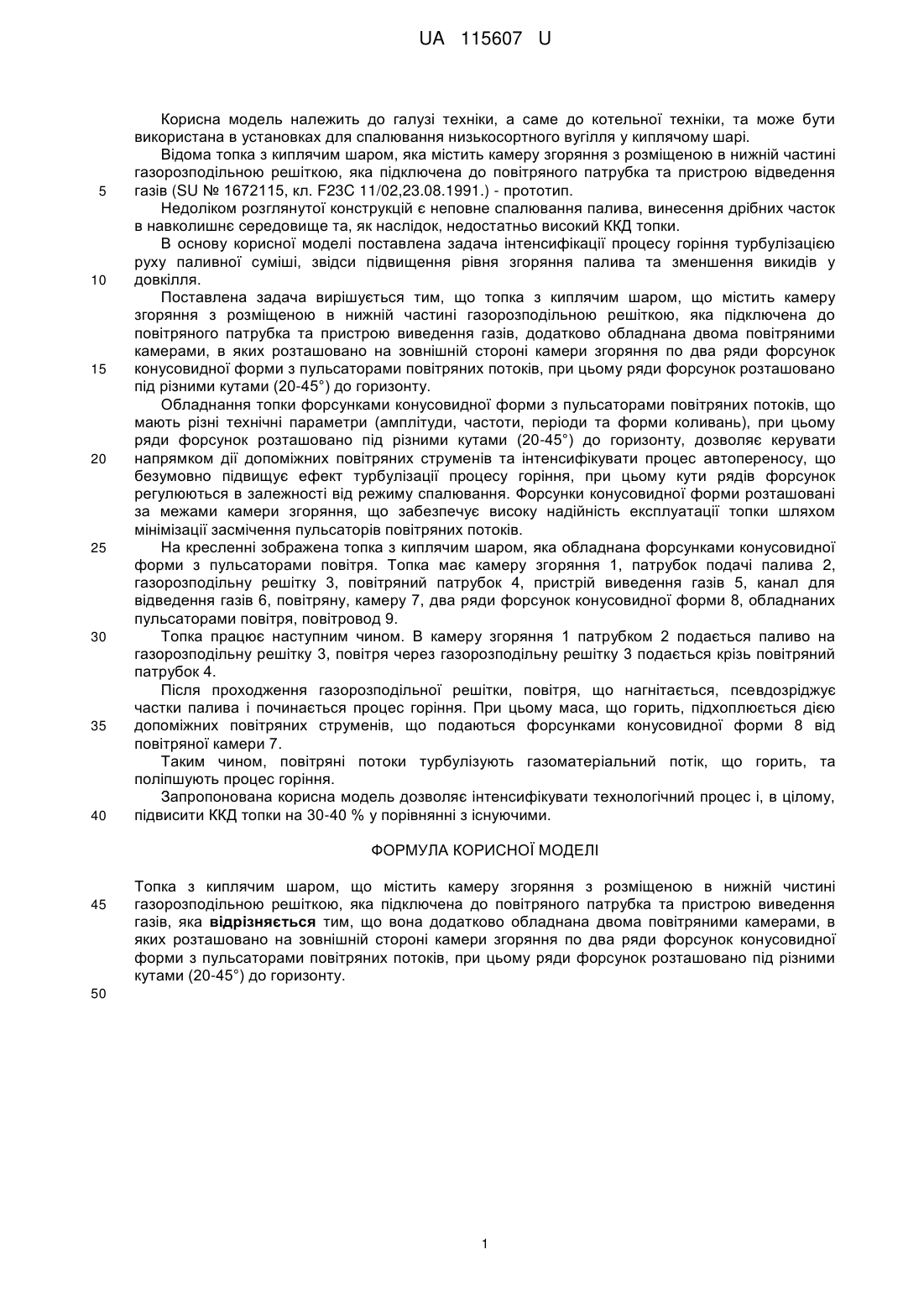

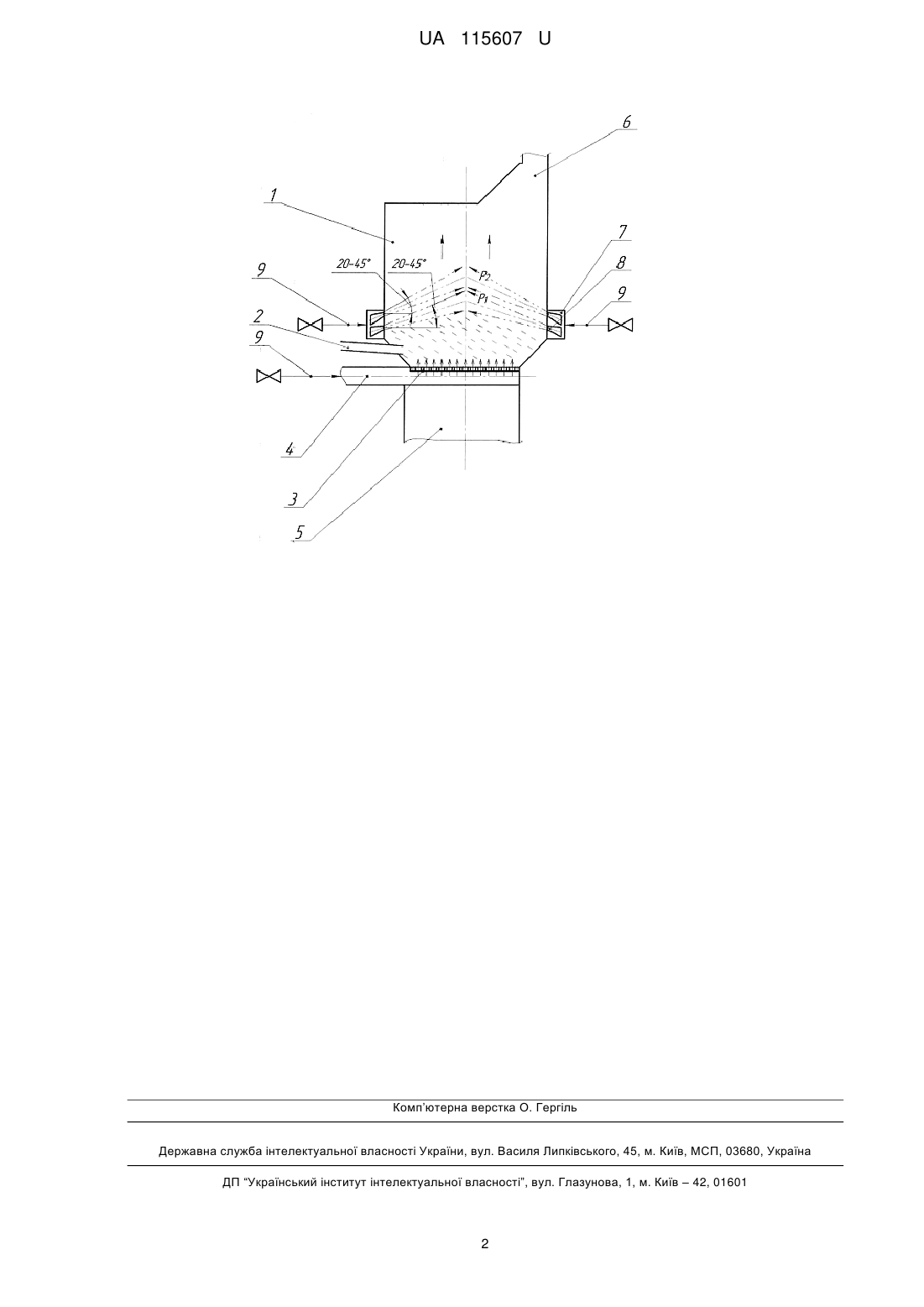

Реферат: Топка з киплячим шаром містить камеру згоряння з розміщеною в нижній чистині газорозподільною решіткою, яка підключена до повітряного патрубка та пристрою виведення газів. Вона додатково обладнана двома повітряними камерами, в яких розташовано на зовнішній стороні камери згоряння по два ряди форсунок конусовидної форми з пульсаторами повітряних потоків. Ряди форсунок розташовано під різними кутами (20-45°) до горизонту. UA 115607 U (12) UA 115607 U UA 115607 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі техніки, а саме до котельної техніки, та може бути використана в установках для спалювання низькосортного вугілля у киплячому шарі. Відома топка з киплячим шаром, яка містить камеру згоряння з розміщеною в нижній частині газорозподільною решіткою, яка підключена до повітряного патрубка та пристрою відведення газів (SU № 1672115, кл. F23C 11/02,23.08.1991.) - прототип. Недоліком розглянутої конструкцій є неповне спалювання палива, винесення дрібних часток в навколишнє середовище та, як наслідок, недостатньо високий ККД топки. В основу корисної моделі поставлена задача інтенсифікації процесу горіння турбулізацією руху паливної суміші, звідси підвищення рівня згоряння палива та зменшення викидів у довкілля. Поставлена задача вирішується тим, що топка з киплячим шаром, що містить камеру згоряння з розміщеною в нижній частині газорозподільною решіткою, яка підключена до повітряного патрубка та пристрою виведення газів, додатково обладнана двома повітряними камерами, в яких розташовано на зовнішній стороні камери згоряння по два ряди форсунок конусовидної форми з пульсаторами повітряних потоків, при цьому ряди форсунок розташовано під різними кутами (20-45°) до горизонту. Обладнання топки форсунками конусовидної форми з пульсаторами повітряних потоків, що мають різні технічні параметри (амплітуди, частоти, періоди та форми коливань), при цьому ряди форсунок розташовано під різними кутами (20-45°) до горизонту, дозволяє керувати напрямком дії допоміжних повітряних струменів та інтенсифікувати процес автопереносу, що безумовно підвищує ефект турбулізації процесу горіння, при цьому кути рядів форсунок регулюються в залежності від режиму спалювання. Форсунки конусовидної форми розташовані за межами камери згоряння, що забезпечує високу надійність експлуатації топки шляхом мінімізації засмічення пульсаторів повітряних потоків. На кресленні зображена топка з киплячим шаром, яка обладнана форсунками конусовидної форми з пульсаторами повітря. Топка має камеру згоряння 1, патрубок подачі палива 2, газорозподільну решітку 3, повітряний патрубок 4, пристрій виведення газів 5, канал для відведення газів 6, повітряну, камеру 7, два ряди форсунок конусовидної форми 8, обладнаних пульсаторами повітря, повітровод 9. Топка працює наступним чином. В камеру згоряння 1 патрубком 2 подається паливо на газорозподільну решітку 3, повітря через газорозподільну решітку 3 подається крізь повітряний патрубок 4. Після проходження газорозподільної решітки, повітря, що нагнітається, псевдозріджує частки палива і починається процес горіння. При цьому маса, що горить, підхоплюється дією допоміжних повітряних струменів, що подаються форсунками конусовидної форми 8 від повітряної камери 7. Таким чином, повітряні потоки турбулізують газоматеріальний потік, що горить, та поліпшують процес горіння. Запропонована корисна модель дозволяє інтенсифікувати технологічний процес і, в цілому, підвисити ККД топки на 30-40 % у порівнянні з існуючими. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Топка з киплячим шаром, що містить камеру згоряння з розміщеною в нижній чистині газорозподільною решіткою, яка підключена до повітряного патрубка та пристрою виведення газів, яка відрізняється тим, що вона додатково обладнана двома повітряними камерами, в яких розташовано на зовнішній стороні камери згоряння по два ряди форсунок конусовидної форми з пульсаторами повітряних потоків, при цьому ряди форсунок розташовано під різними кутами (20-45°) до горизонту. 50 1 UA 115607 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
