Ректифікаційна колона

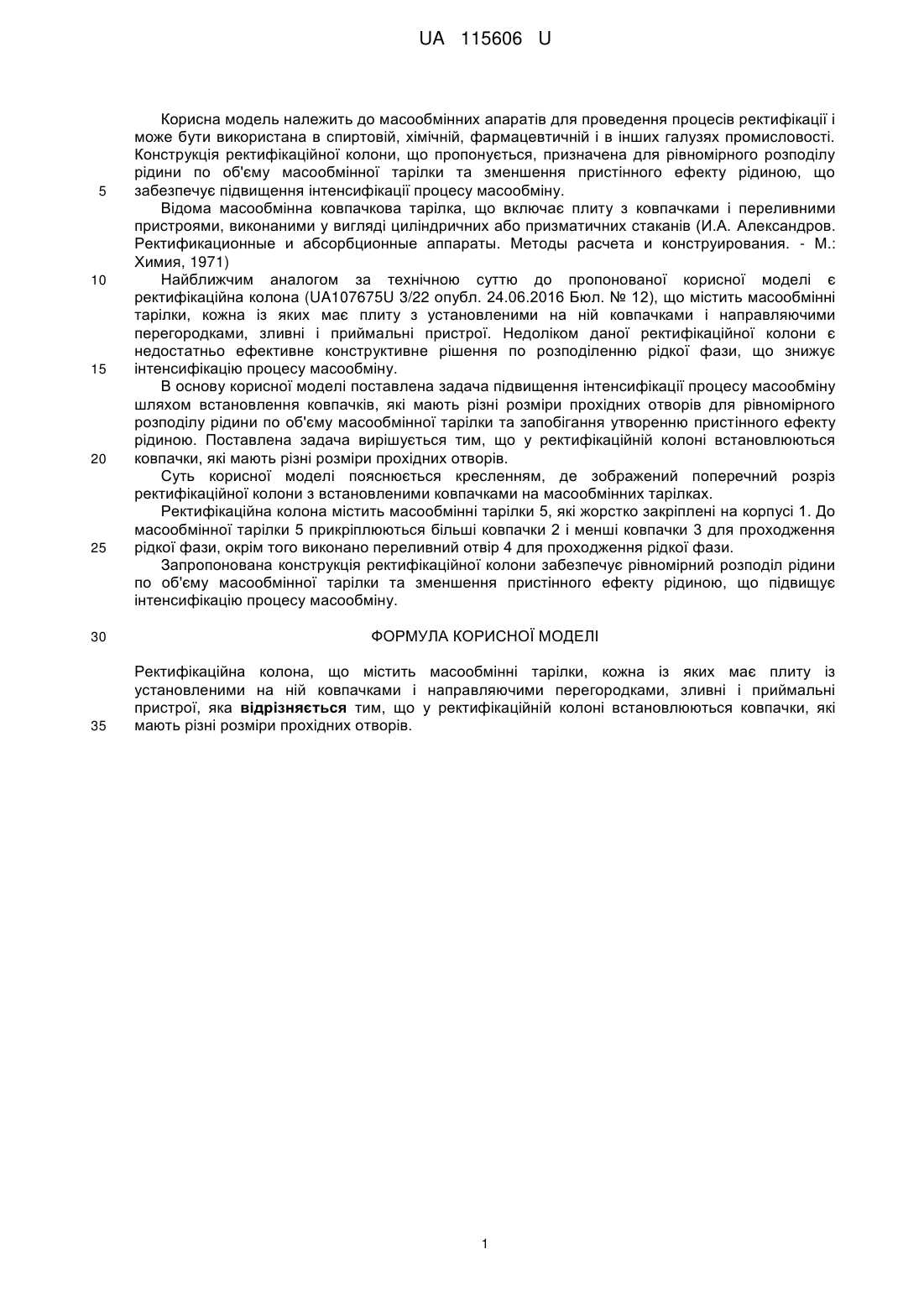

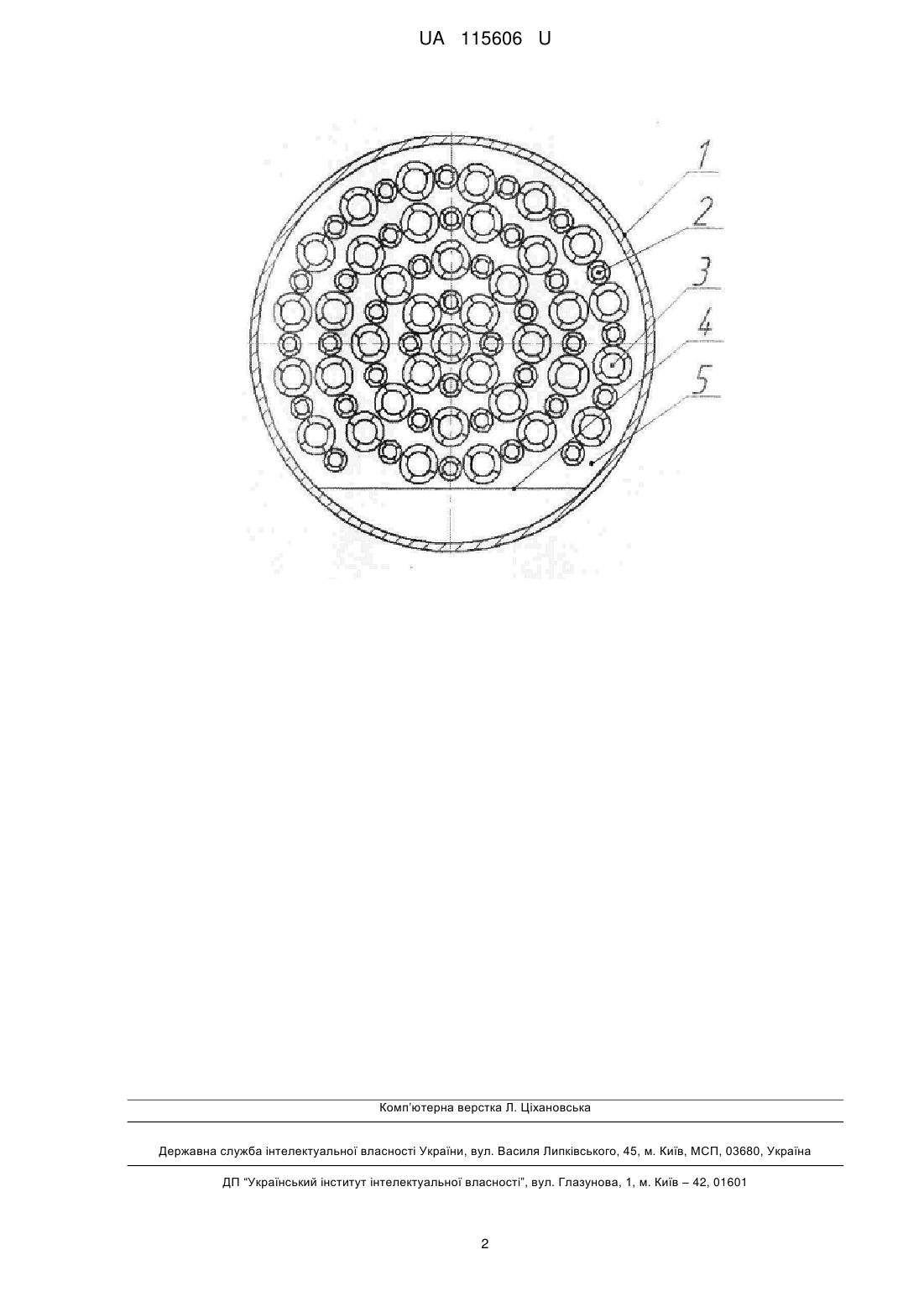

Реферат: Ректифікаційна колона містить масообмінні тарілки, кожна із яких має плиту із установленими на ній ковпачками і направляючими перегородками, зливні і приймальні пристрої. У ректифікаційній колоні встановлюються ковпачки, які мають різні розміри прохідних отворів. UA 115606 U (54) РЕКТИФІКАЦІЙНА КОЛОНА UA 115606 U UA 115606 U 5 10 15 20 25 Корисна модель належить до масообмінних апаратів для проведення процесів ректифікації і може бути використана в спиртовій, хімічній, фармацевтичній і в інших галузях промисловості. Конструкція ректифікаційної колони, що пропонується, призначена для рівномірного розподілу рідини по об'єму масообмінної тарілки та зменшення пристінного ефекту рідиною, що забезпечує підвищення інтенсифікації процесу масообміну. Відома масообмінна ковпачкова тарілка, що включає плиту з ковпачками і переливними пристроями, виконаними у вигляді циліндричних або призматичних стаканів (И.А. Александров. Ректификационные и абсорбционные аппараты. Методы расчета и конструирования. - М.: Химия, 1971) Найближчим аналогом за технічною суттю до пропонованої корисної моделі є ректифікаційна колона (UA107675U 3/22 опубл. 24.06.2016 Бюл. № 12), що містить масообмінні тарілки, кожна із яких має плиту з установленими на ній ковпачками і направляючими перегородками, зливні і приймальні пристрої. Недоліком даної ректифікаційної колони є недостатньо ефективне конструктивне рішення по розподіленню рідкої фази, що знижує інтенсифікацію процесу масообміну. В основу корисної моделі поставлена задача підвищення інтенсифікації процесу масообміну шляхом встановлення ковпачків, які мають різні розміри прохідних отворів для рівномірного розподілу рідини по об'єму масообмінної тарілки та запобігання утворенню пристінного ефекту рідиною. Поставлена задача вирішується тим, що у ректифікаційній колоні встановлюються ковпачки, які мають різні розміри прохідних отворів. Суть корисної моделі пояснюється кресленням, де зображений поперечний розріз ректифікаційної колони з встановленими ковпачками на масообмінних тарілках. Ректифікаційна колона містить масообмінні тарілки 5, які жорстко закріплені на корпусі 1. До масообмінної тарілки 5 прикріплюються більші ковпачки 2 і менші ковпачки 3 для проходження рідкої фази, окрім того виконано переливний отвір 4 для проходження рідкої фази. Запропонована конструкція ректифікаційної колони забезпечує рівномірний розподіл рідини по об'єму масообмінної тарілки та зменшення пристінного ефекту рідиною, що підвищує інтенсифікацію процесу масообміну. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Ректифікаційна колона, що містить масообмінні тарілки, кожна із яких має плиту із установленими на ній ковпачками і направляючими перегородками, зливні і приймальні пристрої, яка відрізняється тим, що у ректифікаційній колоні встановлюються ковпачки, які мають різні розміри прохідних отворів. 1 UA 115606 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
