Двошарова підошва взуття

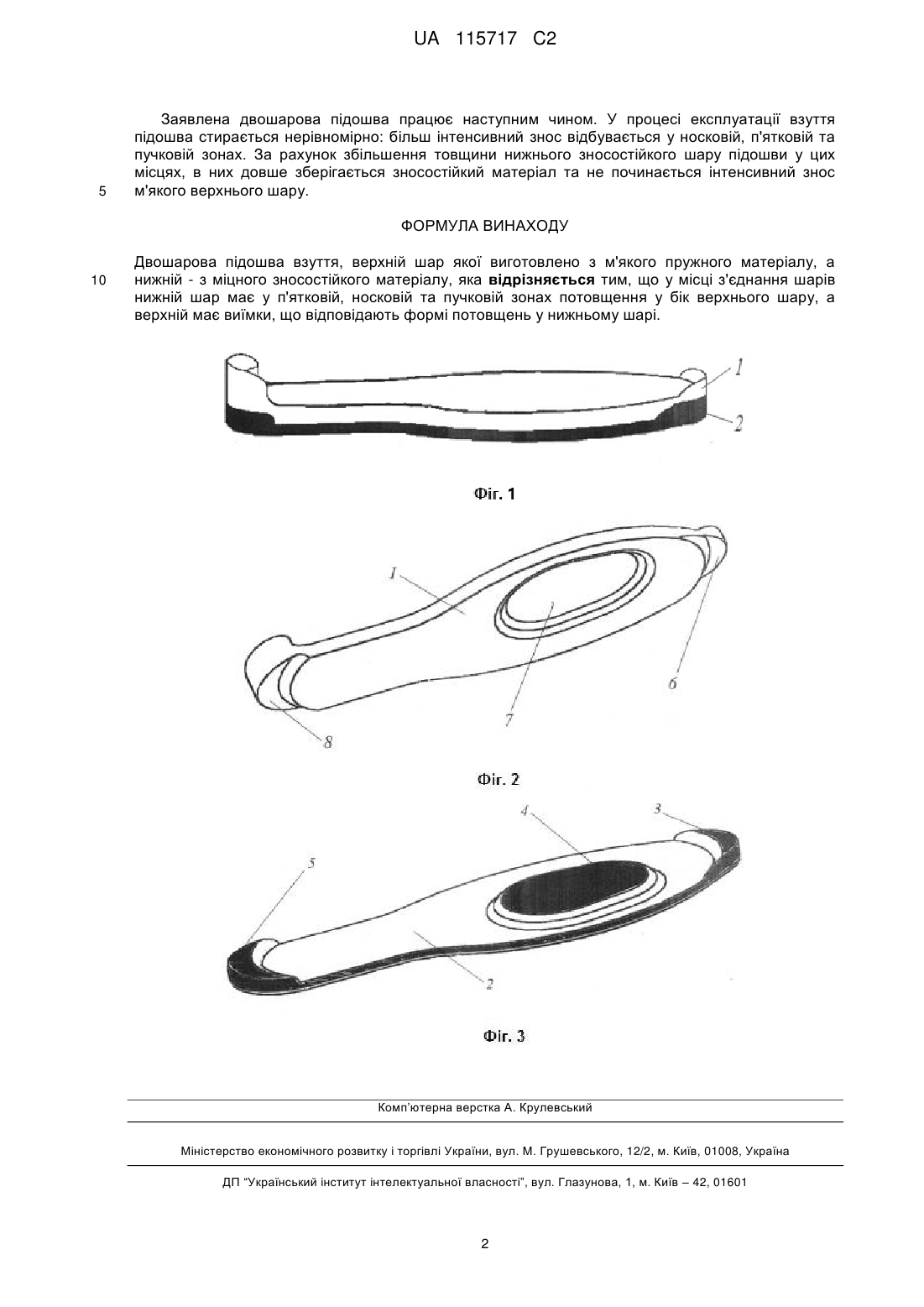

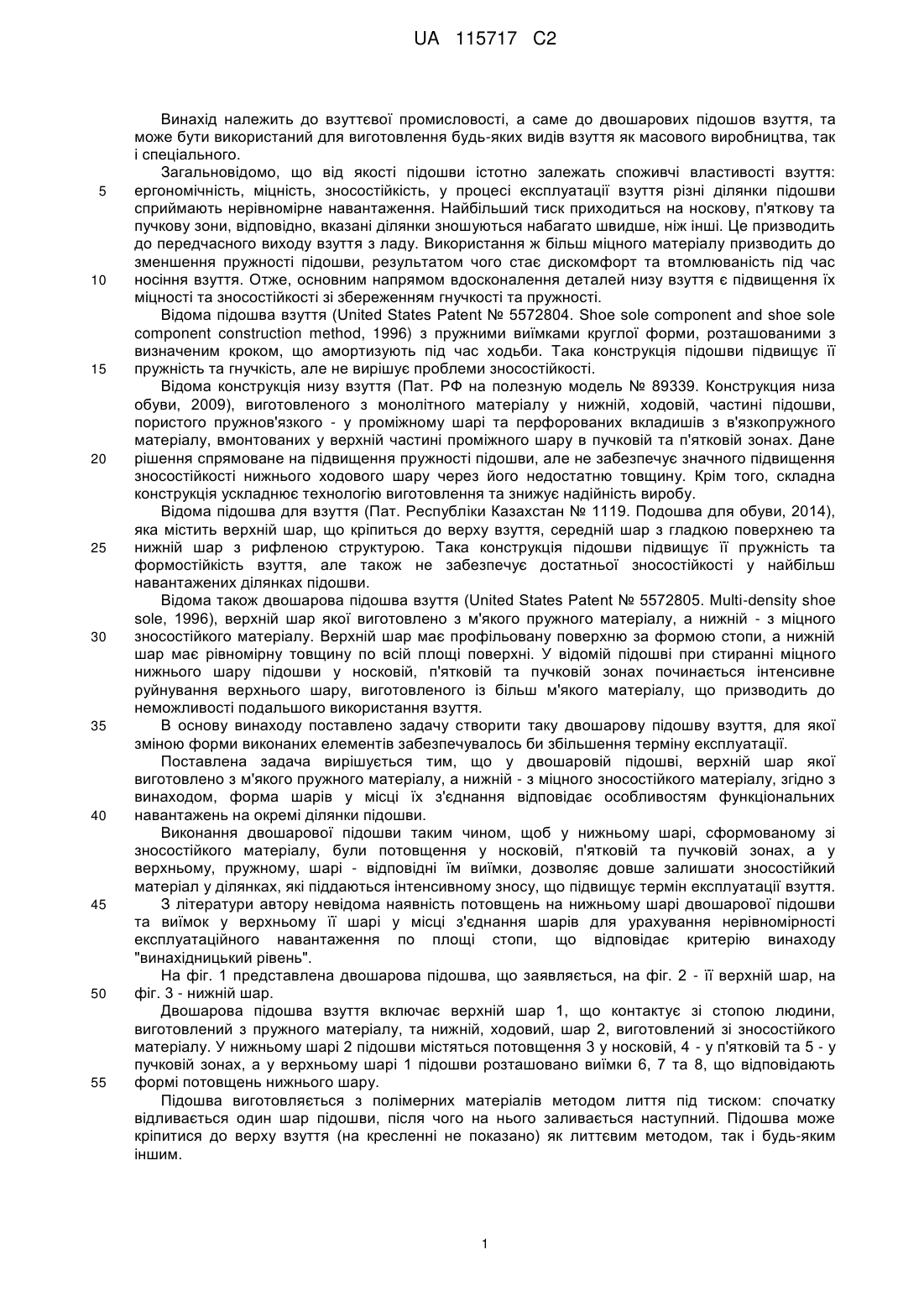

Реферат: Об'єкт винаходу: Двошарова підошва взуття. Галузь застосування: взуттєва промисловість. Суть винаходу: двошарова підошва взуття виготовлена таким чином, щоб у нижньому шарі, сформованому зі зносостійкого матеріалу, були потовщення у носковій, п'ятковій та пучковій зонах, а у верхньому, пружному, шарі - відповідні їм виїмки, що дозволяє довше залишатися зносостійкому матеріалу у ділянках, які піддаються інтенсивному зносу. Технічний результат: підвищення терміну експлуатації взуття, 3 фіг. UA 115717 C2 (12) UA 115717 C2 UA 115717 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до взуттєвої промисловості, а саме до двошарових підошов взуття, та може бути використаний для виготовлення будь-яких видів взуття як масового виробництва, так і спеціального. Загальновідомо, що від якості підошви істотно залежать споживчі властивості взуття: ергономічність, міцність, зносостійкість, у процесі експлуатації взуття різні ділянки підошви сприймають нерівномірне навантаження. Найбільший тиск приходиться на носкову, п'яткову та пучкову зони, відповідно, вказані ділянки зношуються набагато швидше, ніж інші. Це призводить до передчасного виходу взуття з ладу. Використання ж більш міцного матеріалу призводить до зменшення пружності підошви, результатом чого стає дискомфорт та втомлюваність під час носіння взуття. Отже, основним напрямом вдосконалення деталей низу взуття є підвищення їх міцності та зносостійкості зі збереженням гнучкості та пружності. Відома підошва взуття (United States Patent № 5572804. Shoe sole component and shoe sole component construction method, 1996) з пружними виїмками круглої форми, розташованими з визначеним кроком, що амортизують під час ходьби. Така конструкція підошви підвищує її пружність та гнучкість, але не вирішує проблеми зносостійкості. Відома конструкція низу взуття (Пат. РФ на полезную модель № 89339. Конструкция низа обуви, 2009), виготовленого з монолітного матеріалу у нижній, ходовій, частині підошви, пористого пружнов'язкого - у проміжному шарі та перфорованих вкладишів з в'язкопружного матеріалу, вмонтованих у верхній частині проміжного шару в пучковій та п'ятковій зонах. Дане рішення спрямоване на підвищення пружності підошви, але не забезпечує значного підвищення зносостійкості нижнього ходового шару через його недостатню товщину. Крім того, складна конструкція ускладнює технологію виготовлення та знижує надійність виробу. Відома підошва для взуття (Пат. Республіки Казахстан № 1119. Подошва для обуви, 2014), яка містить верхній шар, що кріпиться до верху взуття, середній шар з гладкою поверхнею та нижній шар з рифленою структурою. Така конструкція підошви підвищує її пружність та формостійкість взуття, але також не забезпечує достатньої зносостійкості у найбільш навантажених ділянках підошви. Відома також двошарова підошва взуття (United States Patent № 5572805. Multi-density shoe sole, 1996), верхній шар якої виготовлено з м'якого пружного матеріалу, а нижній - з міцного зносостійкого матеріалу. Верхній шар має профільовану поверхню за формою стопи, а нижній шар має рівномірну товщину по всій площі поверхні. У відомій підошві при стиранні міцного нижнього шару підошви у носковій, п'ятковій та пучковій зонах починається інтенсивне руйнування верхнього шару, виготовленого із більш м'якого матеріалу, що призводить до неможливості подальшого використання взуття. В основу винаходу поставлено задачу створити таку двошарову підошву взуття, для якої зміною форми виконаних елементів забезпечувалось би збільшення терміну експлуатації. Поставлена задача вирішується тим, що у двошаровій підошві, верхній шар якої виготовлено з м'якого пружного матеріалу, а нижній - з міцного зносостійкого матеріалу, згідно з винаходом, форма шарів у місці їх з'єднання відповідає особливостям функціональних навантажень на окремі ділянки підошви. Виконання двошарової підошви таким чином, щоб у нижньому шарі, сформованому зі зносостійкого матеріалу, були потовщення у носковій, п'ятковій та пучковій зонах, а у верхньому, пружному, шарі - відповідні їм виїмки, дозволяє довше залишати зносостійкий матеріал у ділянках, які піддаються інтенсивному зносу, що підвищує термін експлуатації взуття. З літератури автору невідома наявність потовщень на нижньому шарі двошарової підошви та виїмок у верхньому її шарі у місці з'єднання шарів для урахування нерівномірності експлуатаційного навантаження по площі стопи, що відповідає критерію винаходу "винахідницький рівень". На фіг. 1 представлена двошарова підошва, що заявляється, на фіг. 2 - її верхній шар, на фіг. 3 - нижній шар. Двошарова підошва взуття включає верхній шар 1, що контактує зі стопою людини, виготовлений з пружного матеріалу, та нижній, ходовий, шар 2, виготовлений зі зносостійкого матеріалу. У нижньому шарі 2 підошви містяться потовщення 3 у носковій, 4 - у п'ятковій та 5 - у пучковій зонах, а у верхньому шарі 1 підошви розташовано виїмки 6, 7 та 8, що відповідають формі потовщень нижнього шару. Підошва виготовляється з полімерних матеріалів методом лиття під тиском: спочатку відливається один шар підошви, після чого на нього заливається наступний. Підошва може кріпитися до верху взуття (на кресленні не показано) як литтєвим методом, так і будь-яким іншим. 1 UA 115717 C2 5 Заявлена двошарова підошва працює наступним чином. У процесі експлуатації взуття підошва стирається нерівномірно: більш інтенсивний знос відбувається у носковій, п'ятковій та пучковій зонах. За рахунок збільшення товщини нижнього зносостійкого шару підошви у цих місцях, в них довше зберігається зносостійкий матеріал та не починається інтенсивний знос м'якого верхнього шару. ФОРМУЛА ВИНАХОДУ 10 Двошарова підошва взуття, верхній шар якої виготовлено з м'якого пружного матеріалу, а нижній - з міцного зносостійкого матеріалу, яка відрізняється тим, що у місці з'єднання шарів нижній шар має у п'ятковій, носковій та пучковій зонах потовщення у бік верхнього шару, а верхній має виїмки, що відповідають формі потовщень у нижньому шарі. Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
