Двері металеві

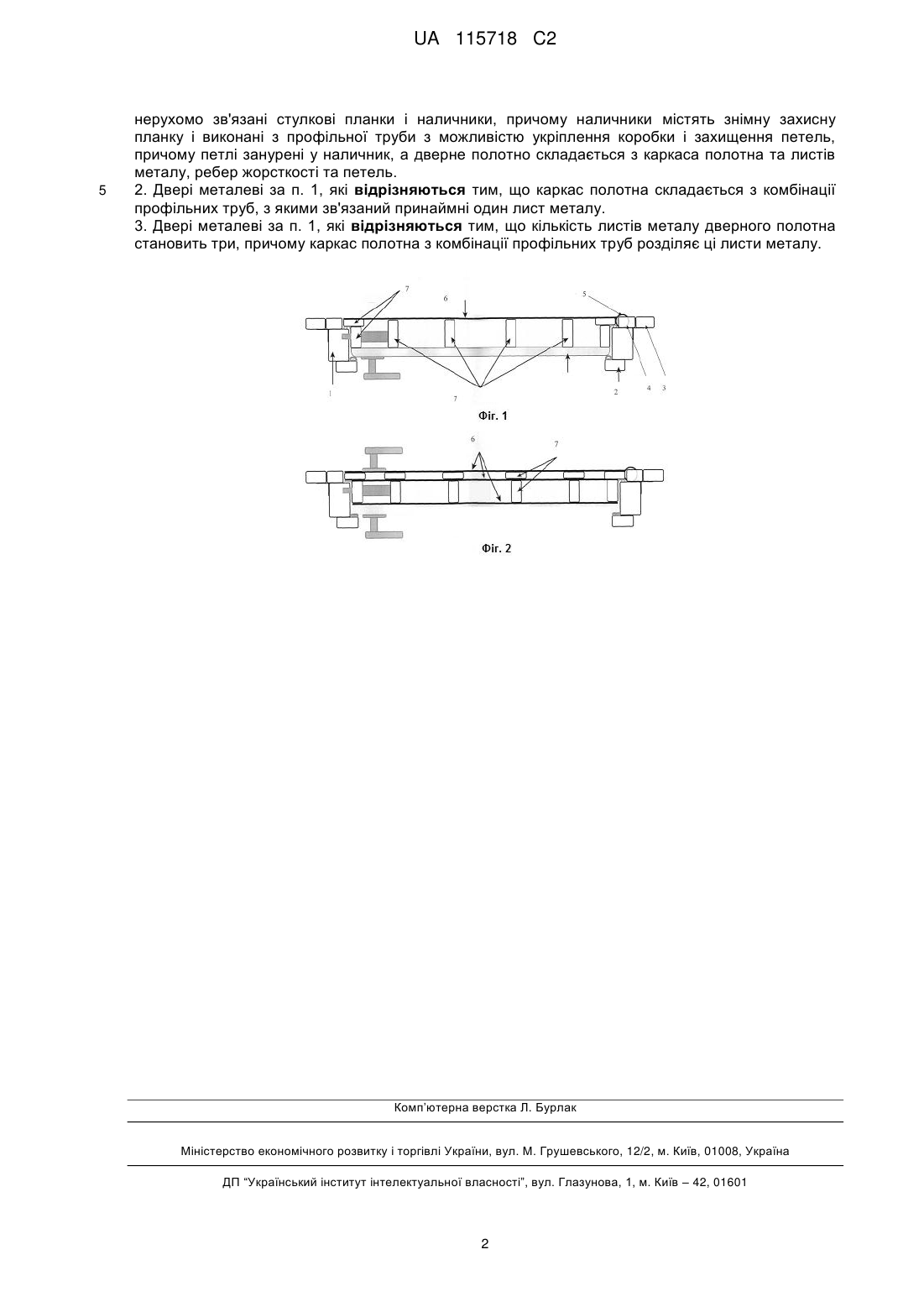

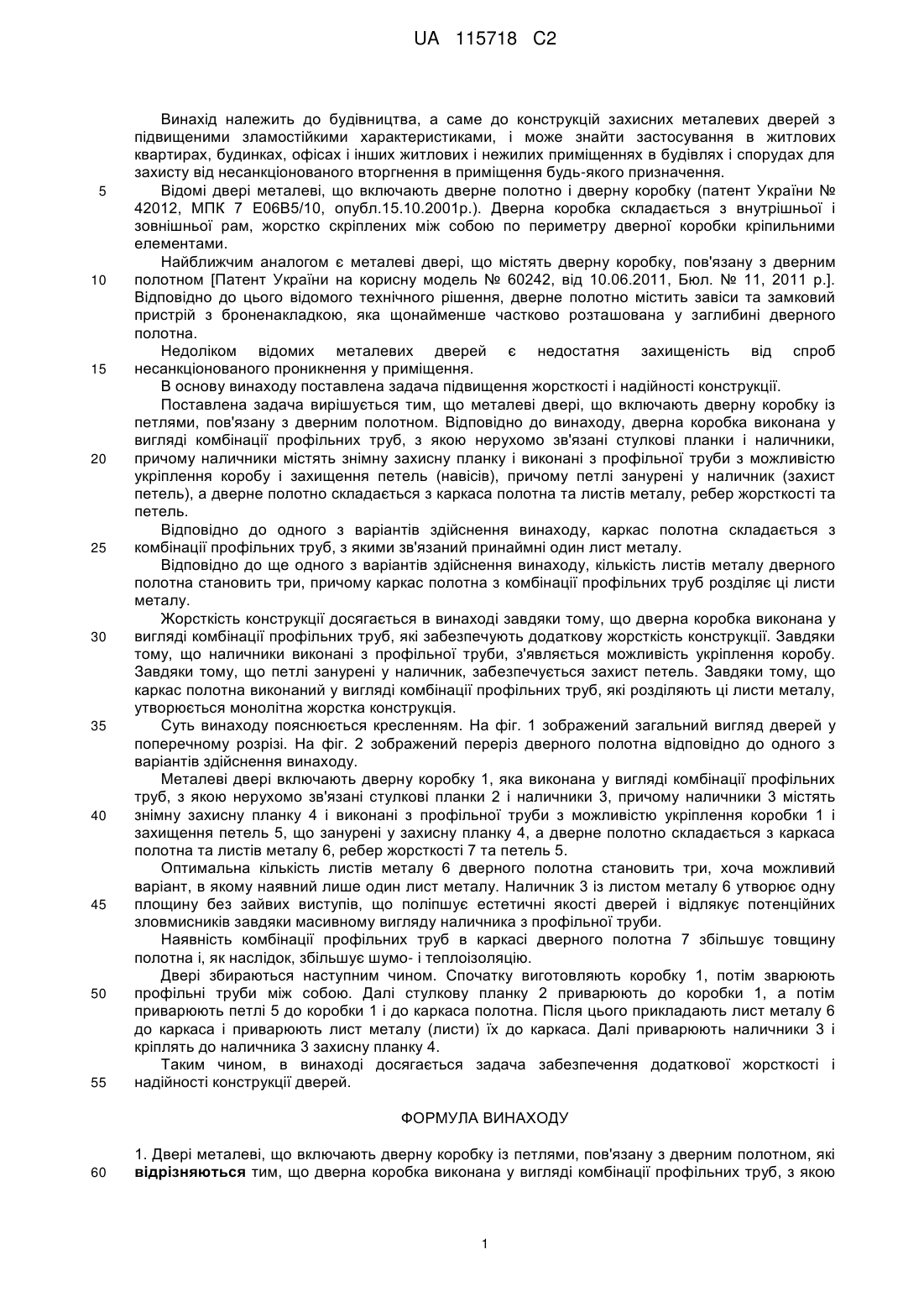

Реферат: Двері металеві включають дверну коробку із петлями, пов'язану з дверним полотном. Для підвищення жорсткості та надійності конструкції дверна коробка виконана у вигляді комбінації профільних труб, з якою нерухомо зв'язані стулкові планки і наличники, причому наличники містять знімну захисну планку і виконані з профільної труби з можливістю укріплення коробки і захищення петель, причому петлі занурені у наличник, а дверне полотно складається з каркаса полотна та листів металу, ребер жорсткості та петель. UA 115718 C2 (21) Номер заявки: (22) Дата подання заявки: (24) Дата, з якої є чинними права на винахід: UA 115718 C2 UA 115718 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до будівництва, а саме до конструкцій захисних металевих дверей з підвищеними зламостійкими характеристиками, і може знайти застосування в житлових квартирах, будинках, офісах і інших житлових і нежилих приміщеннях в будівлях і спорудах для захисту від несанкціонованого вторгнення в приміщення будь-якого призначення. Відомі двері металеві, що включають дверне полотно і дверну коробку (патент України № 42012, МПК 7 Е06В5/10, опубл.15.10.2001р.). Дверна коробка складається з внутрішньої і зовнішньої рам, жорстко скріплених між собою по периметру дверної коробки кріпильними елементами. Найближчим аналогом є металеві двері, що містять дверну коробку, пов'язану з дверним полотном [Патент України на корисну модель № 60242, від 10.06.2011, Бюл. № 11, 2011 р.]. Відповідно до цього відомого технічного рішення, дверне полотно містить завіси та замковий пристрій з броненакладкою, яка щонайменше частково розташована у заглибині дверного полотна. Недоліком відомих металевих дверей є недостатня захищеність від спроб несанкціонованого проникнення у приміщення. В основу винаходу поставлена задача підвищення жорсткості і надійності конструкції. Поставлена задача вирішується тим, що металеві двері, що включають дверну коробку із петлями, пов'язану з дверним полотном. Відповідно до винаходу, дверна коробка виконана у вигляді комбінації профільних труб, з якою нерухомо зв'язані стулкові планки і наличники, причому наличники містять знімну захисну планку і виконані з профільної труби з можливістю укріплення коробу і захищення петель (навісів), причому петлі занурені у наличник (захист петель), а дверне полотно складається з каркаса полотна та листів металу, ребер жорсткості та петель. Відповідно до одного з варіантів здійснення винаходу, каркас полотна складається з комбінації профільних труб, з якими зв'язаний принаймні один лист металу. Відповідно до ще одного з варіантів здійснення винаходу, кількість листів металу дверного полотна становить три, причому каркас полотна з комбінації профільних труб розділяє ці листи металу. Жорсткість конструкції досягається в винаході завдяки тому, що дверна коробка виконана у вигляді комбінації профільних труб, які забезпечують додаткову жорсткість конструкції. Завдяки тому, що наличники виконані з профільної труби, з'являється можливість укріплення коробу. Завдяки тому, що петлі занурені у наличник, забезпечується захист петель. Завдяки тому, що каркас полотна виконаний у вигляді комбінації профільних труб, які розділяють ці листи металу, утворюється монолітна жорстка конструкція. Суть винаходу пояснюється кресленням. На фіг. 1 зображений загальний вигляд дверей у поперечному розрізі. На фіг. 2 зображений переріз дверного полотна відповідно до одного з варіантів здійснення винаходу. Металеві двері включають дверну коробку 1, яка виконана у вигляді комбінації профільних труб, з якою нерухомо зв'язані стулкові планки 2 і наличники 3, причому наличники 3 містять знімну захисну планку 4 і виконані з профільної труби з можливістю укріплення коробки 1 і захищення петель 5, що занурені у захисну планку 4, а дверне полотно складається з каркаса полотна та листів металу 6, ребер жорсткості 7 та петель 5. Оптимальна кількість листів металу 6 дверного полотна становить три, хоча можливий варіант, в якому наявний лише один лист металу. Наличник 3 із листом металу 6 утворює одну площину без зайвих виступів, що поліпшує естетичні якості дверей і відлякує потенційних зловмисників завдяки масивному вигляду наличника з профільної труби. Наявність комбінації профільних труб в каркасі дверного полотна 7 збільшує товщину полотна і, як наслідок, збільшує шумо- і теплоізоляцію. Двері збираються наступним чином. Спочатку виготовляють коробку 1, потім зварюють профільні труби між собою. Далі стулкову планку 2 приварюють до коробки 1, а потім приварюють петлі 5 до коробки 1 і до каркаса полотна. Після цього прикладають лист металу 6 до каркаса і приварюють лист металу (листи) їх до каркаса. Далі приварюють наличники 3 і кріплять до наличника 3 захисну планку 4. Таким чином, в винаході досягається задача забезпечення додаткової жорсткості і надійності конструкції дверей. ФОРМУЛА ВИНАХОДУ 60 1. Двері металеві, що включають дверну коробку із петлями, пов'язану з дверним полотном, які відрізняються тим, що дверна коробка виконана у вигляді комбінації профільних труб, з якою 1 UA 115718 C2 5 нерухомо зв'язані стулкові планки і наличники, причому наличники містять знімну захисну планку і виконані з профільної труби з можливістю укріплення коробки і захищення петель, причому петлі занурені у наличник, а дверне полотно складається з каркаса полотна та листів металу, ребер жорсткості та петель. 2. Двері металеві за п. 1, які відрізняються тим, що каркас полотна складається з комбінації профільних труб, з якими зв'язаний принаймні один лист металу. 3. Двері металеві за п. 1, які відрізняються тим, що кількість листів металу дверного полотна становить три, причому каркас полотна з комбінації профільних труб розділяє ці листи металу. Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
