Знімний елемент взуття – підошва

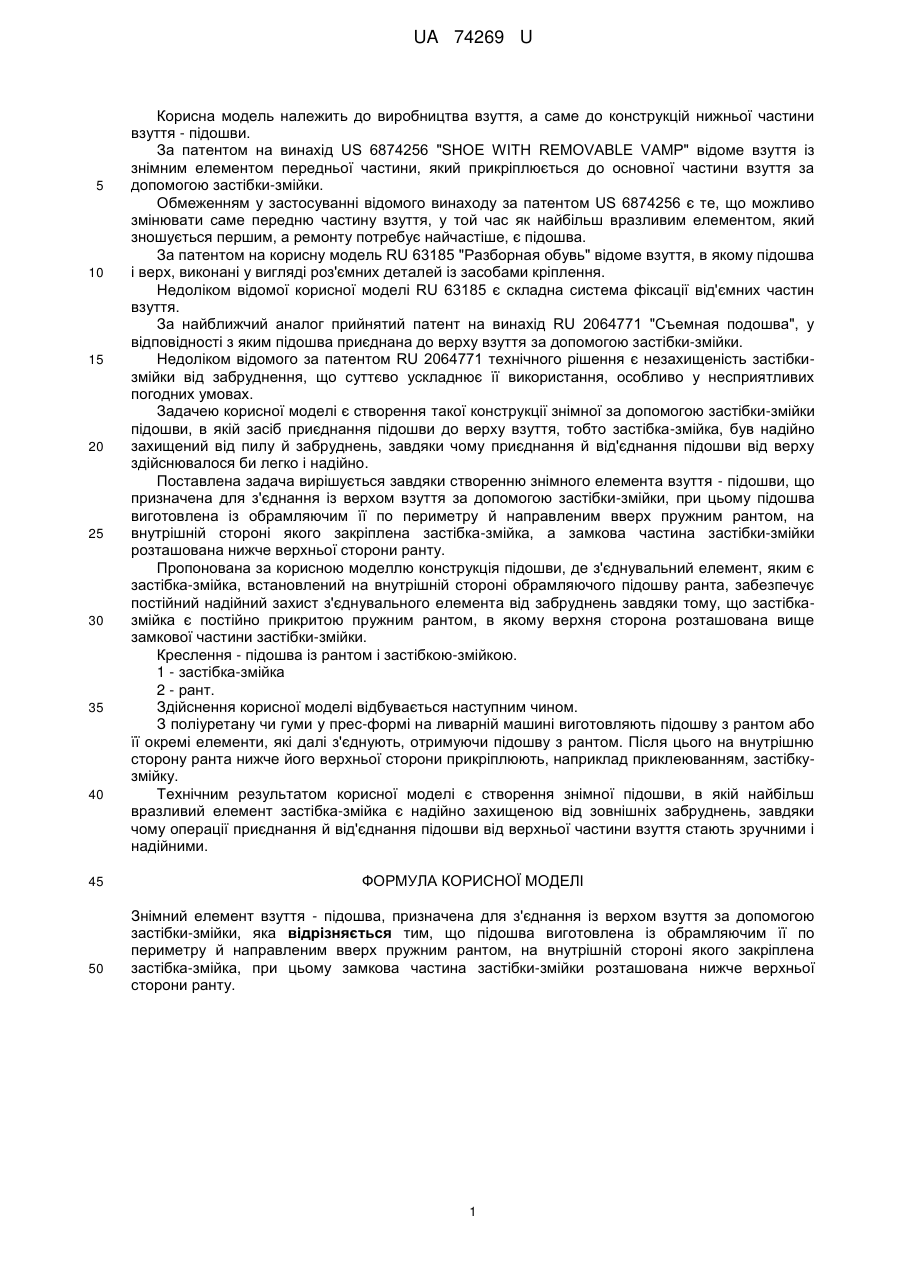

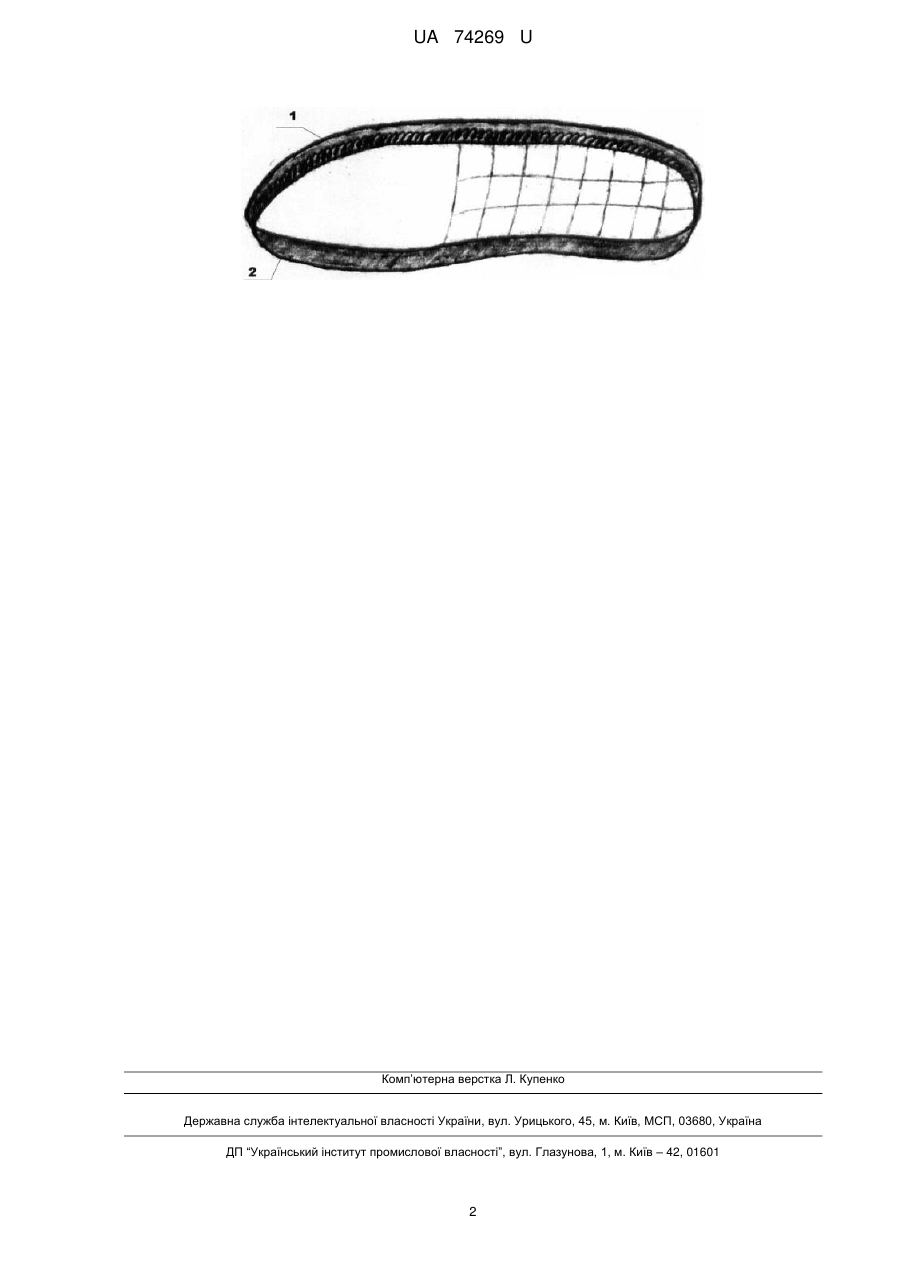

Реферат: Знімний елемент взуття - підошва, призначена для з'єднання із верхом взуття за допомогою застібки-змійки, причому підошва виготовлена із обрамляючим її по периметру й направленим вверх пружним рантом, на внутрішній стороні якого закріплена застібка-змійка, при цьому замкова частина застібки-змійки розташована нижче верхньої сторони ранту. UA 74269 U (54) ЗНІМНИЙ ЕЛЕМЕНТ ВЗУТТЯ - ПІДОШВА UA 74269 U UA 74269 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до виробництва взуття, а саме до конструкцій нижньої частини взуття - підошви. За патентом на винахід US 6874256 "SHOE WITH REMOVABLE VAMP" відоме взуття із знімним елементом передньої частини, який прикріплюється до основної частини взуття за допомогою застібки-змійки. Обмеженням у застосуванні відомого винаходу за патентом US 6874256 є те, що можливо змінювати саме передню частину взуття, у той час як найбільш вразливим елементом, який зношується першим, а ремонту потребує найчастіше, є підошва. За патентом на корисну модель RU 63185 "Разборная обувь" відоме взуття, в якому підошва і верх, виконані у вигляді роз'ємних деталей із засобами кріплення. Недоліком відомої корисної моделі RU 63185 є складна система фіксації від'ємних частин взуття. За найближчий аналог прийнятий патент на винахід RU 2064771 "Съемная подошва", у відповідності з яким підошва приєднана до верху взуття за допомогою застібки-змійки. Недоліком відомого за патентом RU 2064771 технічного рішення є незахищеність застібкизмійки від забруднення, що суттєво ускладнює її використання, особливо у несприятливих погодних умовах. Задачею корисної моделі є створення такої конструкції знімної за допомогою застібки-змійки підошви, в якій засіб приєднання підошви до верху взуття, тобто застібка-змійка, був надійно захищений від пилу й забруднень, завдяки чому приєднання й від'єднання підошви від верху здійснювалося би легко і надійно. Поставлена задача вирішується завдяки створенню знімного елемента взуття - підошви, що призначена для з'єднання із верхом взуття за допомогою застібки-змійки, при цьому підошва виготовлена із обрамляючим її по периметру й направленим вверх пружним рантом, на внутрішній стороні якого закріплена застібка-змійка, а замкова частина застібки-змійки розташована нижче верхньої сторони ранту. Пропонована за корисною моделлю конструкція підошви, де з'єднувальний елемент, яким є застібка-змійка, встановлений на внутрішній стороні обрамляючого підошву ранта, забезпечує постійний надійний захист з'єднувального елемента від забруднень завдяки тому, що застібказмійка є постійно прикритою пружним рантом, в якому верхня сторона розташована вище замкової частини застібки-змійки. Креслення - підошва із рантом і застібкою-змійкою. 1 - застібка-змійка 2 - рант. Здійснення корисної моделі відбувається наступним чином. З поліуретану чи гуми у прес-формі на ливарній машині виготовляють підошву з рантом або її окремі елементи, які далі з'єднують, отримуючи підошву з рантом. Після цього на внутрішню сторону ранта нижче його верхньої сторони прикріплюють, наприклад приклеюванням, застібкузмійку. Технічним результатом корисної моделі є створення знімної підошви, в якій найбільш вразливий елемент застібка-змійка є надійно захищеною від зовнішніх забруднень, завдяки чому операції приєднання й від'єднання підошви від верхньої частини взуття стають зручними і надійними. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Знімний елемент взуття - підошва, призначена для з'єднання із верхом взуття за допомогою застібки-змійки, яка відрізняється тим, що підошва виготовлена із обрамляючим її по периметру й направленим вверх пружним рантом, на внутрішній стороні якого закріплена застібка-змійка, при цьому замкова частина застібки-змійки розташована нижче верхньої сторони ранту. 1 UA 74269 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
