Спосіб водоізолювання вертикальних стволів

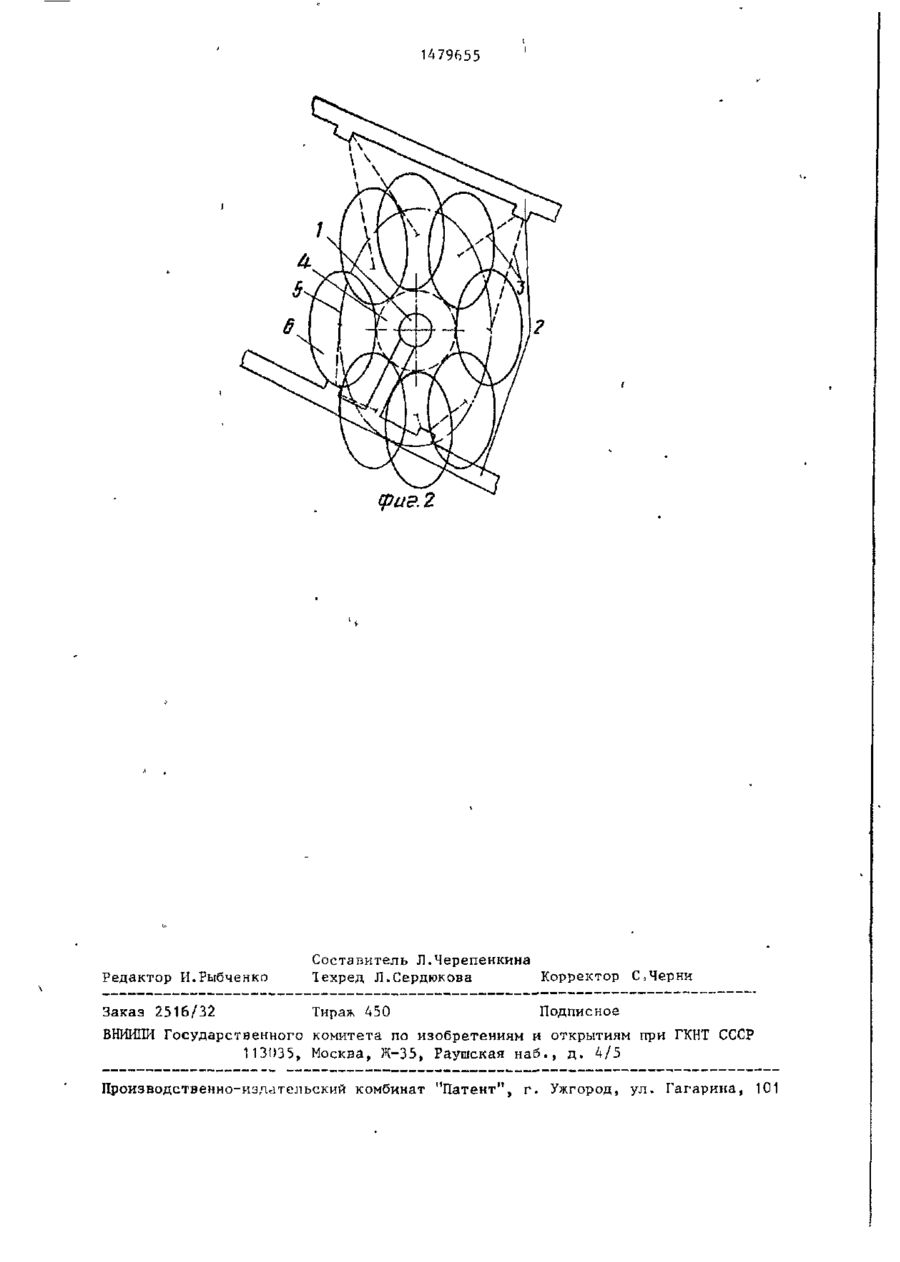

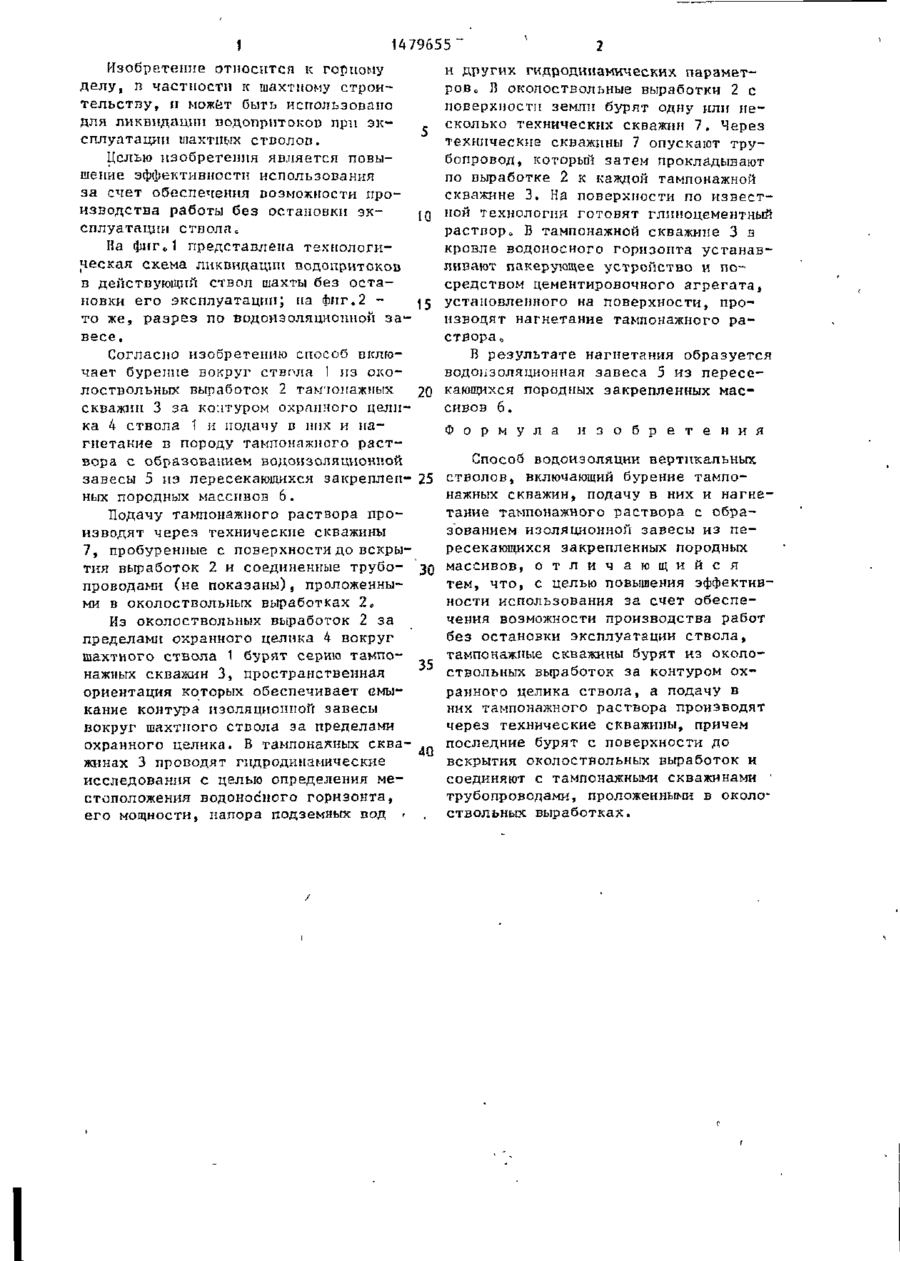

Изобретение относится к горному делу и может быть использовано для ликвидации водплритоков при эксплуатации шахтных отвалов. Цель - повышение эффективности использования за счет производства работ без останов ки эксплуатации ствола. Для этого из околоствольных выработок 2 зл пределами охранного целика 4 вокруг шахтного ствола 1 бурят серию тгмпонажных скважин 3. Прост ранственная ори*тация последних обеспечивает смыкание контура будущей водоизопяционной завесы 5 вокруг шяулного ствола 1 за пределами охранного целика 4„ В скважинах 3 проводят гидродинамические исследования с целin определения местоположения воцоіюсного горизонта, его мощности, напора подземных вод и других гидродинамических * параметров. В выработки 2 с поверхности земли бурят одну или несколько технических скважин 7. Через последние опускают трубопровод, который затем прокладывают по выработкам 2 к каждой скважине 3 и производят нагнетание тампонажного расттюра в скважины 3. В результате образуется водоизоляциоиная завеса 5 из пересекающихся породных закрепленных массивов 6„ 2 ил. і 1479655 Изобретение относится к горному делу, п частности к шахтному строительству, и может быть использовано для ликвидации водопрптоков при эксплуатации шахтных стволов. Целью изобретения является повышение эффективности использования за счет обеспечения возможности производства работы без остановки эксплуатации стволас На фиг с 1 представлена технологическая схема ликвидации водопритоков в действующий ствол шахты без остановки его эксплуатации; на фиг.2 то же, разрез по водоиэоляциошюй завесе. Согласно изобретению способ включает бурение вокруг ствола I из околоствольных выработок 2 таьпопажных скважин 3 за контуром охранного целика 4 ствола 1 и подачу в них и нагнетание в породу тампонажного раствора с образованием водоизоляционной завесы 5 из пересекающихся закрепленных породных массивов 6. Подачу тампонажного раствора производят через технические скважины 7, пробуренные с поверхности до вскрытия выработок 2 и соединенные трубопроводами (не показаны), проложенными в околоствольпых выработках 2 0 Из околоствольных выработок 2 за пределами охранного целика 4 вокруг шахтного ствола 1 бурят серию тампонажпых скважин 3, пространственная ориентация которых обеспечивает смыкание контура изоляционной завесы вокруг шахтного ствола за пределами охранного целика, В тампонадных скважинах 3 проводят гидродинамические исследования с целью определения местоположения водоносного горизонта, его мощности, напора подземных вод I и других гидродинамических параметрово В околоствольные выработки 2 с поверхности земли бурят одну или несколько технических скважин 7. Через технические скважины 7 опускают трубопровод, который затем прокладывают по выработке 2 к каждой тампонажной скважине 3. На поверхности по известной технологии готовят глиноцементный t раствор о В тампонажной скважине 3 з o кровле водоносного горизонта устанавливают пакерующее устройство и посредством цементировочного агрегата, установленного на поверхности, про15 изводят нагнетание тампонажного раствора,, В результате нагнетания образуется водоіізоляционная завеса 5 из пересе20 кающихся породных закрепленных массивов 6. Ф о р м у л а и з о б р е т е н и я Способ водоизоляции в е р т и к а л ь н о 25 стволов, включающий бурение тампонажных скважин, подачу в них и нагнетание тампонажного раствора с образованием изоляционной завесы из пересекающихся закрепленных породных 30 массивов, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности использования за счет обеспечения возможности производства работ без остановки эксплуатации ствола, тампонажные скважины бурят из около35 ствольных выработок за контуром охранного целика ствола, а подачу в них тампонажного раствора производят через технические скважины, причем последние бурят с поверхности до 4Q вскрытия околоствольных выработок и соединяют с тампонажными скважинами ' трубопроводами, проложенными в околоствольных выработках. 1479655 Редактор И.Рыбченко Составитель Л.Черепенкина Іехред Л.Сердюкова Корректор С,Черни Заказ 2516/32 Тираж 450 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
