Респіратор з хімічно зв’язаним киснем

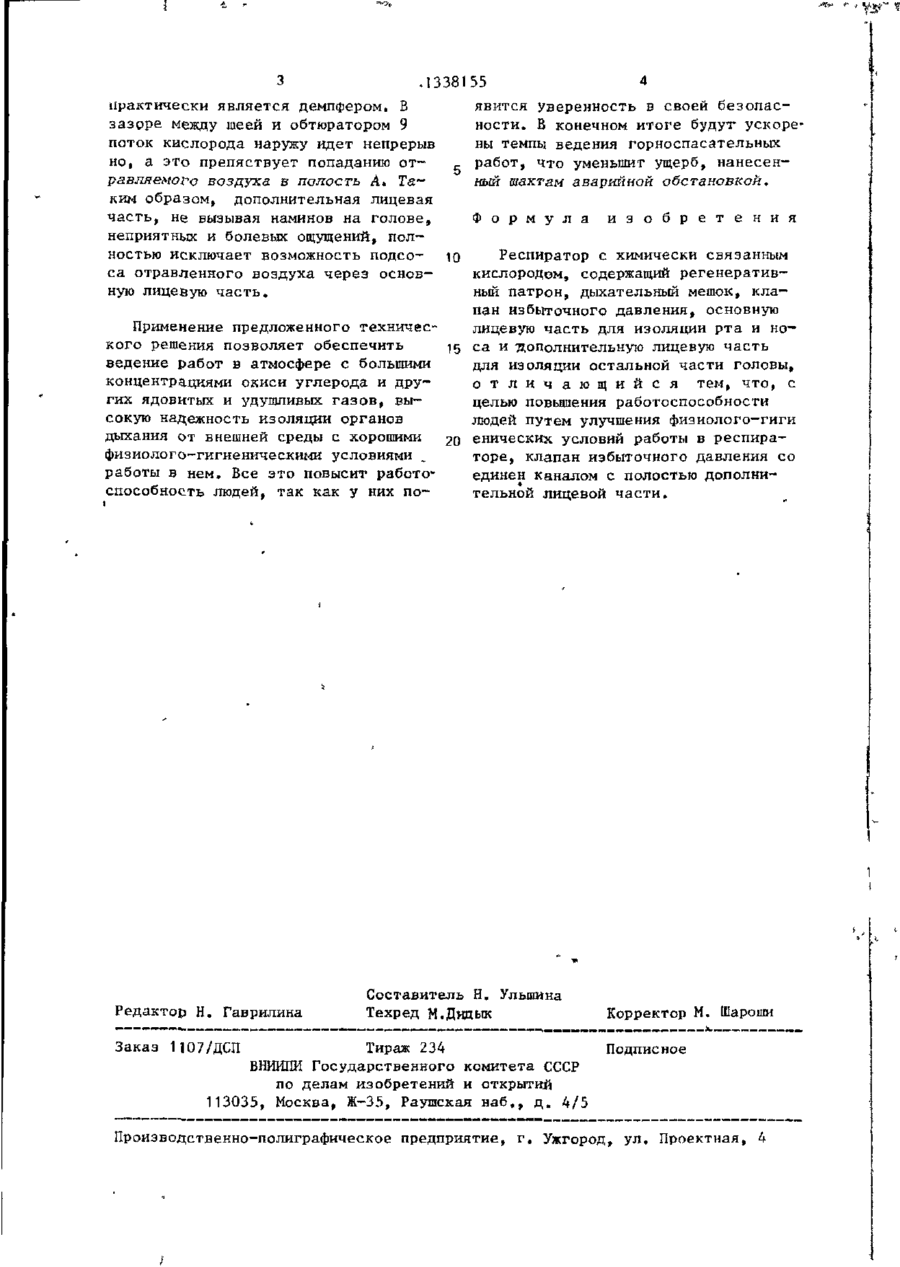

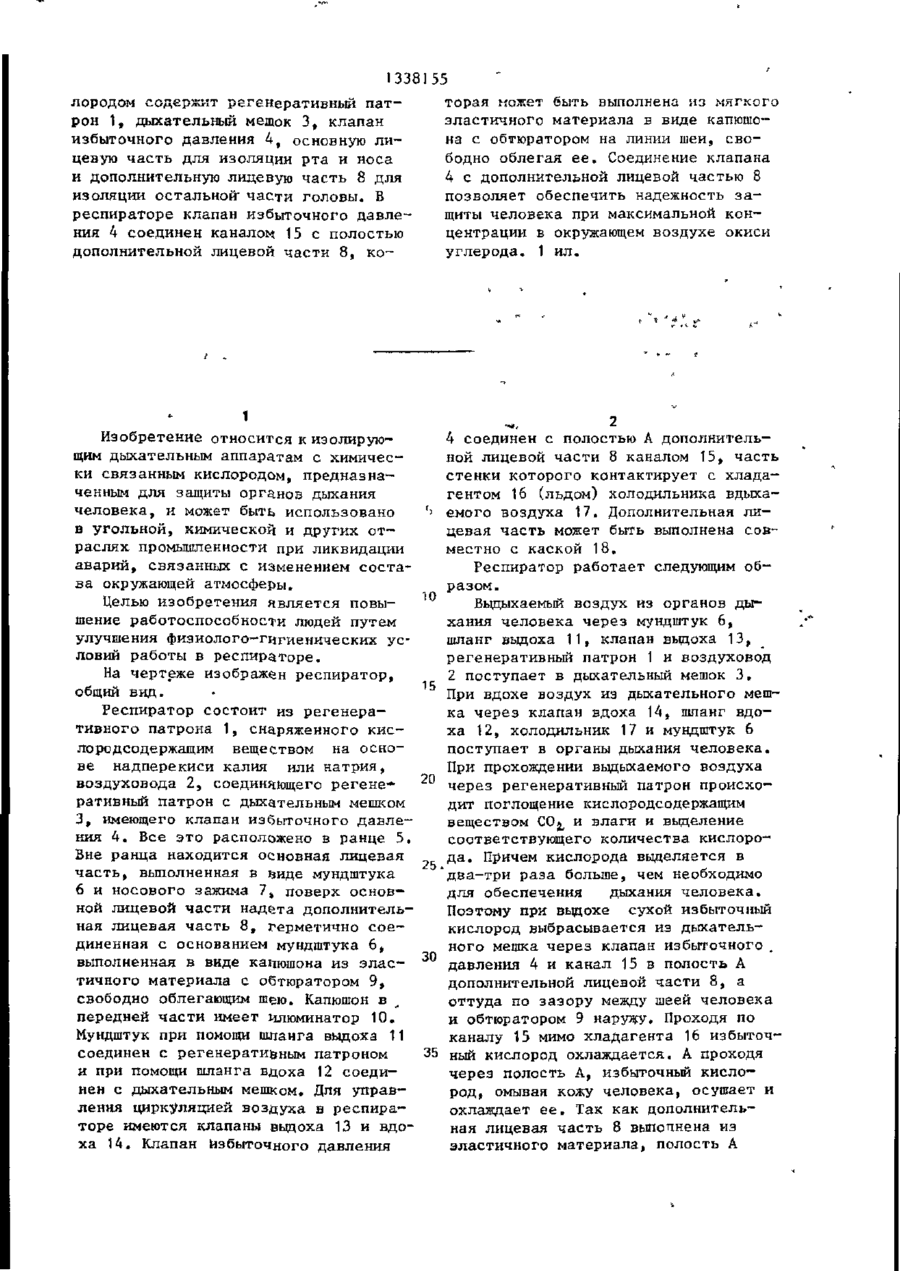

Изобретение относится к изолирующим дыхательным аппаратам на химически связанном кислороде, предназначенным для защиты органов дыхания человека, и может быть использовано в угольной, химической и других отраслях промышленности при ликвидации аварий, связанных с изменением состава окружающей атмосферы. Цель изобретения - повышение работоспособности путем улучшения физиолого-ґигиенических условии работы в респираторе. Респиратор с химически связанным кис 18 10 со ел СП 1338155 торая может быть выполнена из мягкого эластичного материала в виде капюшона с обтюратором на линии шеи, свободно облегая ее. Соединение клапана 4 с дополнительной лицевой частью 8 позволяет обеспечить надежность защиты человека при максимальной концентрации в окружающем воздухе окиси углерода. 1 ил. лородом содержит регенеративный патрон 1» дыхательный мешок 3, клапан избыточного давления 4, основную лицевую часть для изоляции рта и носа и дополнительную лицевую часть 8 для изоляции остальной" части головы. В респираторе клапан избыточного давления 4 соединен каналом 15 с полостью дополнительной лицевой части 8, ко Изобретение относится к изолирующим дыхательным аппаратам с химически связанным кислородом, предназначенным для защиты органов дыхания человека, и может быть использовано в угольной, химической и других отраслях промышленности при ликвидации аварий, связанных с изменением состава окружающей атмосферы. Целью изобретения является повышение работоспособности людей путем улучшения физиолого-гнгиенических условий работы в респираторе. На чертеже изображен респиратор, общий вид. Респиратор состоит из регенеративного патрона 1, снаряженного кислородсодержащим веществом на основе надперекиси калия или натрия, воздуховода 2, соединяющего регенеративный патрон с дыхательным мешком 3, имеющего клапан избыточного давления 4. Все это расположено в ранце 5. Вне ранца находится основная лицевая часть, выполненная в виде мундштука 6 и носового зажима 7 4 поверх основной лицевой части надета дополнительная лицевая часть 8, герметично соединенная с основанием мундштука 6, выполненная в виде капюшона из эластичного материала с обтюратором 9, свободно облегающим шею. Капюшон в передней части имеет илюминатор 10. Мундштук при помощи шланга выдоха 11 соединен с регенеративным патроном и при помощи шланга вдоха 12 соединен с дыхательным мешком. Для управления циркуляцией воздуха в респираторе имеются клапаны выдоха 13 и вдоха 14. Клапан Избыточного давления 4 соединен с полостью А дополнительной лицевой части 8 каналом 15, часть стенки которого контактирует с хладагентом 16 (льдом) холодильника вдыхаемого воздуха 17. Дополнительная лицевая часть может быть выполнена совместно с каской 18. Респиратор работает следующим образом. 10 Выдыхаемый воздух из органов дыхания человека через мундштук 6, шланг выдоха 11, клапан выдоха 13, регенеративный патрон 1 и воздуховод 2 поступает в дыхательный мешок 3, При вдохе воздух из дыхательного мешка через клапан вдоха 14, шланг вдоха 12, холодильник 17 и мундштук 6 поступает в органы дыхания человека. При прохождении выдыхаемого воздуха 20 через регенеративный патрон происходит поглощение кислородсодержащим веществом СО^ и влаги и выделение соответствующего количества кислорода. Причем кислорода выделяется в 'два-три раза больше, чем необходимо для обеспечения дыхания человека. Поэтому при выдохе сухой избыточный кислород выбрасывается из дыхательного мешка через клапан избыточного . 30 давления 4 и канал 15 в полость А дополнительной лицевой части 8, а оттуда по зазору между шеей человека и обтюратором 9 наружу. Проходя по каналу 15 мимо хладагента 16 избыточ35 ный кислород охлаждается, А проходя через полость А, избыточный кислород, омывая кожу человека, осушает и охлаждает ее. Так как дополнительная лицевая часть 8 выполнена из эластичного материала, полость А З .13381 55 практически является демпфером. В заздре между шеей и обтюратором 9 поток кислорода наружу идет непрерыв но, а это препяствует попаданию отравляемого воздуха в полость А» Таким образом, дополнительная лицевая часть, не вызывая наминов на голове, неприятных и болевых ощущений, полностью исключает возможность подсоса отравленного воздуха через основную лицевую часть. q 4 явится уверенность в своей безопасности. В конечном итоге будут ускорены темпы ведения горноспасательных работ, что уменьшит ущерб, нанесенный шахтам аварийной обстановкой. Ф о р м у л а и з о б р е т е н и я ю Респиратор с химически связанным кислородом, содержащий регенеративный патрон, дыхательный мешок, клапан избыточного давления, основную лицевую часть для изоляции рта и ноПрименение предложенного технического решения позволяет обеспечить 15 са и дополнительную лицевую часть для изоляции остальной части головы, ведение работ в атмосфере с большими о т л и ч а ю щ и й с я тем, что, с концентрациями окиси углерода и друцелью повышения работоспособности гих ядовитых и удушливых газов, вылюдей путем улучшения фиэиолого-гиги сокую надежность изоляции органов дыхания от внешней среды с хорошими 20 енических условий работы в респираторе, клапан избыточного давления со физиолого-гигиеническими условиями единен каналом с полостью дополниработы в нем. Все это повысит работотельной лицевой части. способность людей, так как у них по Редактор Н. Гаврилина Заказ 1107/ДСП Составитель Н, Ульшина Техред М.Дкцык Тираж 234 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Корректор М. Шароши Подписное Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
