Респіратор

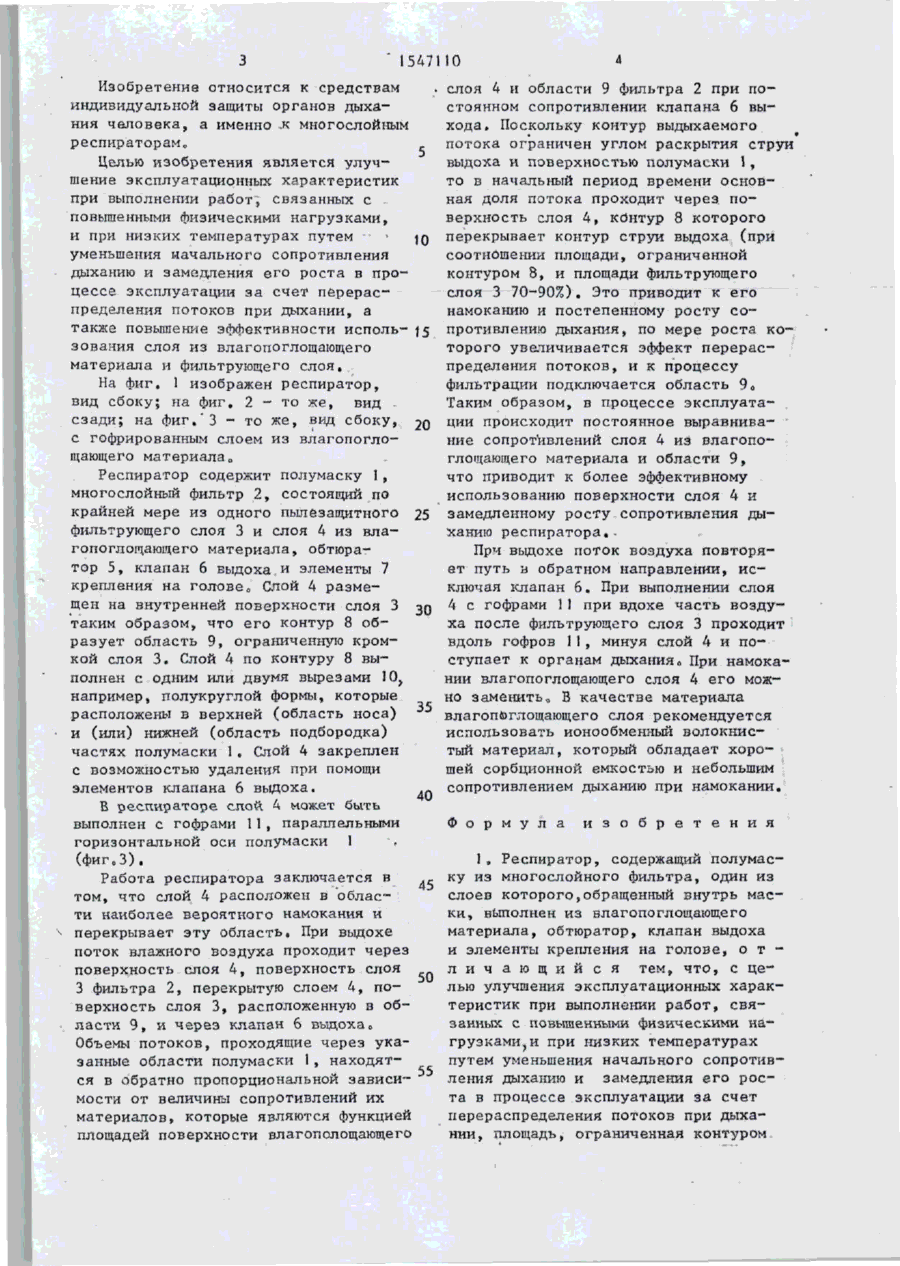

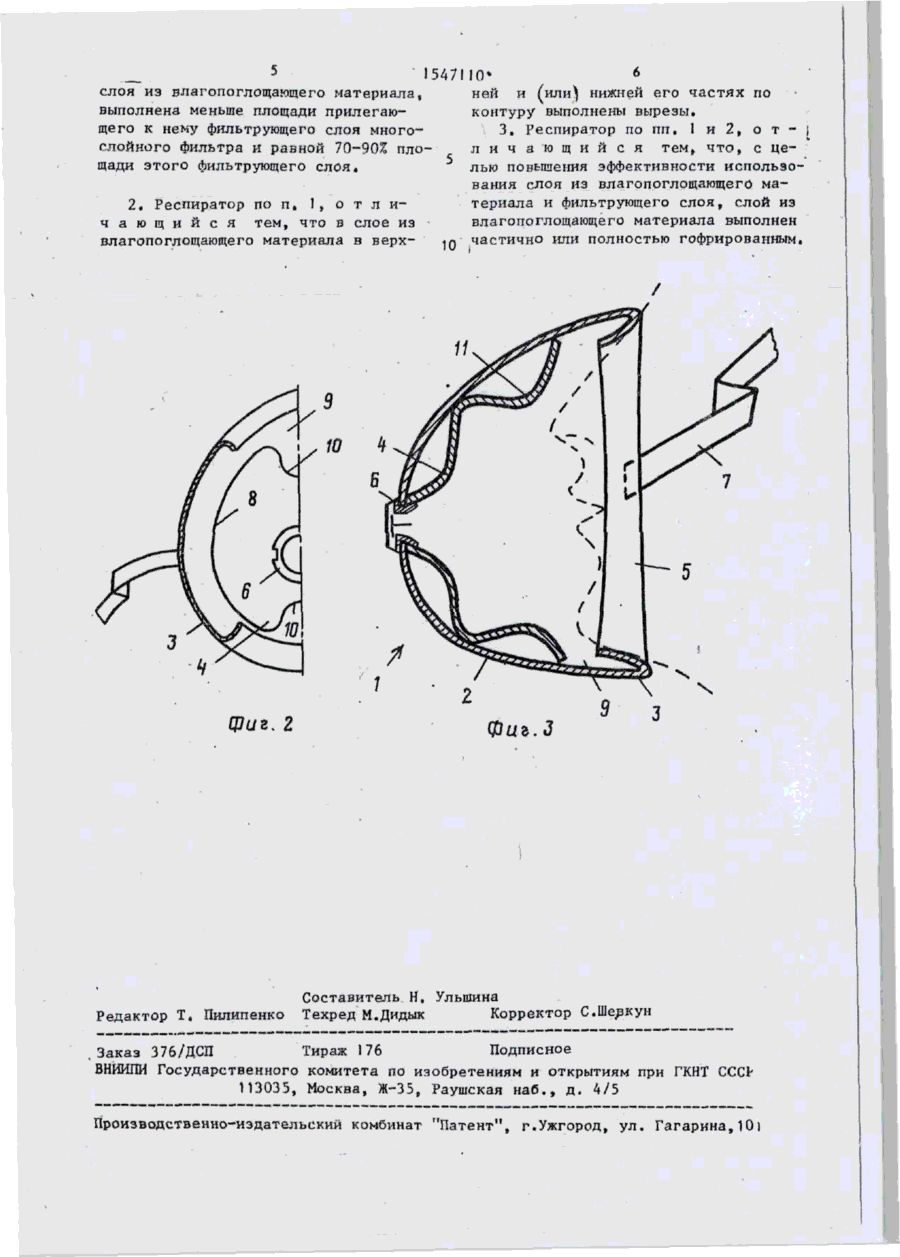

OOOOGO ДЛЯ СЛУЖГБНОГО ППЛЫОВАНИЯ ЭКЗ N* СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК і (51)5 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР А 62 В 7/10, 18/02 ния ОПИСАНИЕ И3( 1 (21) 4395385/40-23 (22) 23.03.88 pax путем уменьшения начального сопротивления дыханию и замедления его роста в процессе эксплуатации за счет перераспределения потоков при дыхании, а также повышение эффективности использования слоя из влагопоглощающего материала и фильтрующего слоя о Респиратор содержит полумаску 1 из многослойного фильтра П, один из слоев 4 которого выполнен из влагопоглоіцающего материала, клапан 6 выдоха и элементы 7 крепления на голове» В респираторе площадь, ограниченная контуром слоя 4, меньше прилегающего слоя (фильтрующего) Ч н составляет 70-90% площади этого слоя. 2 э о п 9 ф-лы, 3 ил о (71) Одесский государственный университет им, И.И. Мечникова (72) Д.А. Большаков, В,И, Байденко и А.А»-А„ Эннан (53) 623.445.4(088„8) (56) Патент США. № 4064876, кл. А 62 В 7/10, опублик» 1978. (54) РЕСПИРАТОР (57) Изобретение относится к средствам индивидуальной защиты органов дыхания человека. Целью изобретения является улучшение эксплуатационных характеристик при выполнении работ, связанных с повышенными физическими нагрузками, и при низких температур I С 8-90 , Л' 1547110 ч Изобретение относится к средствам индивидуальной защиты органов дыхания человека, а именно , многослойным к респираторам. Целью изобретения является улучшение эксплуатационных характеристик при выполнении работ, связанных с повышенными физическими нагрузками, и при низких температурах путем • JQ уменьшения начального сопротивления дыханию и замедления его роста в процессе эксплуатации за счет перераспределения потоков при дыхании, а также повышение эффективности исполь- J5 зования слоя из влагопоглощающего материала и фильтрующего слоя» На фиг. 1 изображен респиратор, вид сбоку; на фиг. 2 - то ке, вид сзади; на фиг.'З - то же, вид сбоку, JO с гофрированным слоем из влагопоглощающего материала,, Респиратор содержит полумаску 1, многослойный фильтр 2, состоящий по крайней мере из одного пылезащитного 25 фильтрующего слоя 3 и слоя 4 из влагопоглощающего материала, обтюратор 5, клапан 6 выдоха и элементы 7 крепления на голове о Слой 4 размещен на внутренней поверхности слоя 3 зо таким образом, что его контур 8 образует область 9, ограниченную кромкой слоя 3. Слой 4 по контуру 8 выполнен с одним или двумя вырезами I0> например, полукруглой формы, которые расположены в верхней (область носа) и (или) нижней (область подбородка) частях полумаски 1. Слой 4 закреплен с возможностью удаления при помощи элементов клапана 6 выдоха. 40 В респираторе слой 4 может быть выполнен с гофрами 1I, параллельными горизонтальной оси полумаски 1 (фиг о 3). Работа респиратора заключается в _ том, что слой 4 расположен в облас~ ти наиболее вероятного намокания и перекрывает эту область. При выдохе поток влажного воздуха проходит через поверхность слоя 4, поверхность слоя 3 фильтра 2, перекрытую слоем 4, поверхность слоя 3, расположенную в области 9, и через клапан 6 выдоха 0 Объемы потоков, проходящие через указанные области полумаски 1, находят55 ся в обратно пропорциональной зависимости от величины сопротивлений их материалов, которые являются функцией площадей поверхности влагополощающего слоя 4 и области 9 фильтра 2 при постоянном сопротивлении клапана 6 выхода, Поскольку контур выдыхаемого потока ограничен углом раскрытия струи выдоха и поверхностью полумаски \, то в начальный период времени основная доля потока проходит через поверхность слоя 4, контур 8 которого перекрывает контур струи выдоха (при соотношении площади, ограниченной контуром 8, и площади фильтрующего слоя 3 70-90%). Это приводит к его намоканию и постепенному росту сопротивлению дыхания, по мере роста которого увеличивается эффект перераспределения потоков, и к процессу фильтрации подключается область 9а Таким образом, в процессе эксплуата- . ции происходит постоянное выравнивание сопротивлений слоя 4 из влагопоглощающего материала и области 9, что приводит к более эффективному использованию поверхности слоя 4 и замедленному росту сопротивления дыханию респиратора,Прч выдохе поток воздуха повторяет путь в обратном направлении, исключая клапан 6. При выполнении слоя 4 с гофрами 1 ] при вдохе часть воздуха после фильтрующего слоя 3 проходит вдоль гофров I1, минуя слой 4 и поступает к органам дыхания 0 При намокании влагопоглощающего слоя 4 его можно заменитьо В качестве материала влагопйглощающего слоя рекомендуется использовать ионообменный волокнистый материал, который обладает хорошей сорбционной емкостью и небольшим сопротивлением дыханию при намокании. Ф о р м у л а и з о б р е т е н и я I. Респиратор, содержащий полумаску из многослойного фильтра, один из слоев которого j обращенный внутрь маски, выполнен из влагопоглощающего материала, обтюратор, клапан выдоха и элементы крепления на голове, о т л и ч а ю щ и й с я тем, что, с целью улучшения эксплуатационных характеристик при выполнении работ, связанных с повышенными физическими нагрузками и при низких температурах путем уменьшения начального сопротивления дыханию и замедления его роста в процессе эксплуатации за счет перераспределения потоков при дыхании, площадь, ограниченная контуром слоя из влагопоглощающєго материала, выполнена меньше площади прилегающего к нему фильтрующего слоя многослойного фильтра и равной 70-90% пло щади этого фильтрующего слоя. 2, Респиратор по п, I, о т л и ч а ю щ и й с я тем, что в слое из влагопоглощающєго материала в верх Фаг. 2 Редактор Т. Пилипенко 10* 6 ней и (или^ нижней его частях по контуру выполнены вырезы. 3, Респиратор по пп. I и 2, о т - і л и ч а ю щ и й с я тем, что, с целью повышения эффективности использования слоя из влагопоглощающєго материала и фильтрующего слоя, слой из влагопоглощающєго материала выполнен частично или полностью гофрированным. Фаг. J Составитель Н. Улыпина Техред М.Дидык Корректор С.Ше^кун Заказ 376/ДСП Тираж 176 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССЇ113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,Ю
