Валок валкових машин для перероблення полімерних матеріалів

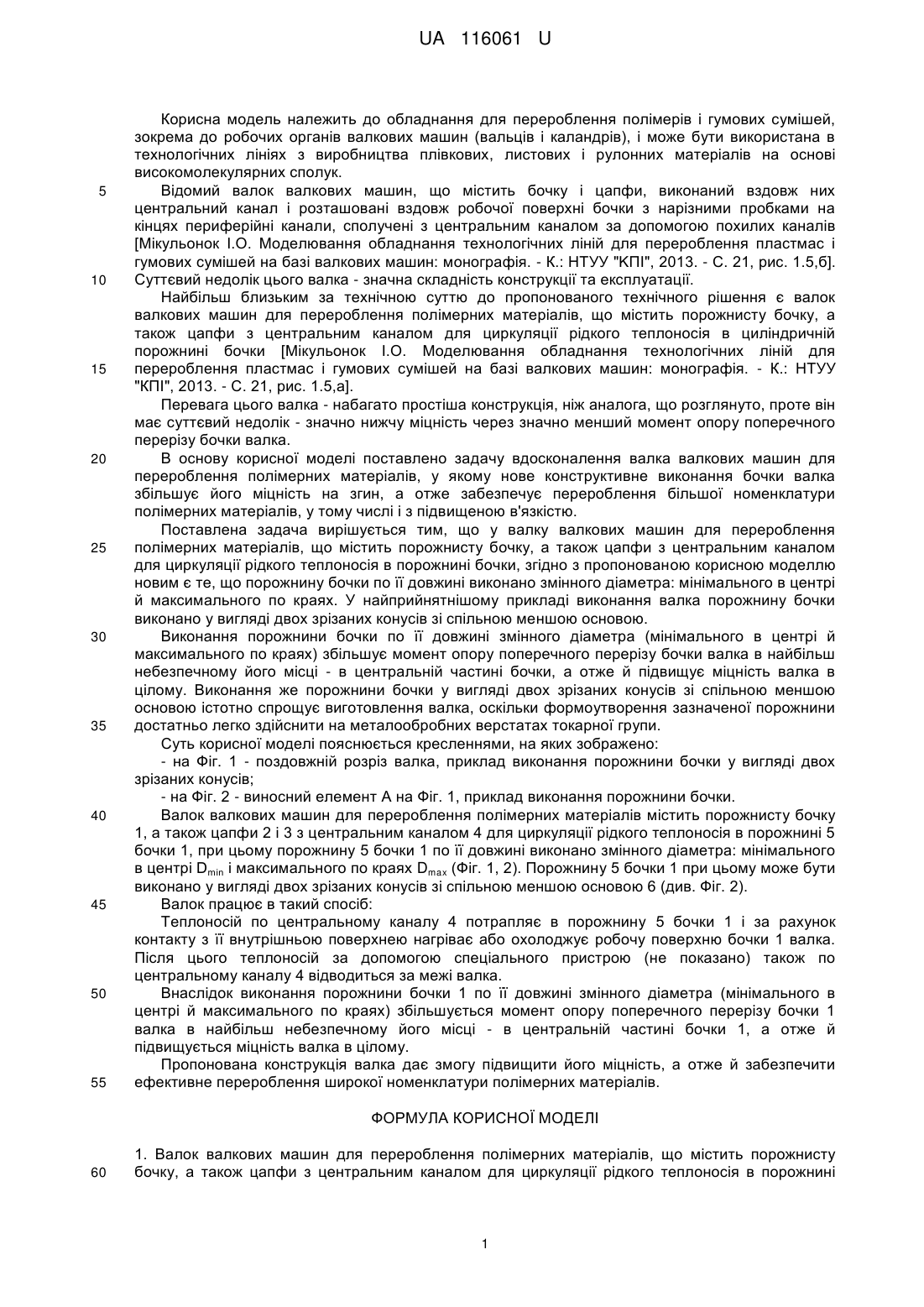

Реферат: UA 116061 U UA 116061 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обладнання для перероблення полімерів і гумових сумішей, зокрема до робочих органів валкових машин (вальців і каландрів), і може бути використана в технологічних лініях з виробництва плівкових, листових і рулонних матеріалів на основі високомолекулярних сполук. Відомий валок валкових машин, що містить бочку і цапфи, виконаний вздовж них центральний канал і розташовані вздовж робочої поверхні бочки з нарізними пробками на кінцях периферійні канали, сполучені з центральним каналом за допомогою похилих каналів [Мікульонок І.О. Моделювання обладнання технологічних ліній для перероблення пластмас і гумових сумішей на базі валкових машин: монографія. - К.: НТУУ "KПІ", 2013. - С. 21, рис. 1.5,б]. Суттєвий недолік цього валка - значна складність конструкції та експлуатації. Найбільш близьким за технічною суттю до пропонованого технічного рішення є валок валкових машин для перероблення полімерних матеріалів, що містить порожнисту бочку, а також цапфи з центральним каналом для циркуляції рідкого теплоносія в циліндричній порожнині бочки [Мікульонок І.О. Моделювання обладнання технологічних ліній для перероблення пластмас і гумових сумішей на базі валкових машин: монографія. - К.: НТУУ "КПІ", 2013. - С. 21, рис. 1.5,а]. Перевага цього валка - набагато простіша конструкція, ніж аналога, що розглянуто, проте він має суттєвий недолік - значно нижчу міцність через значно менший момент опору поперечного перерізу бочки валка. В основу корисної моделі поставлено задачу вдосконалення валка валкових машин для перероблення полімерних матеріалів, у якому нове конструктивне виконання бочки валка збільшує його міцність на згин, а отже забезпечує перероблення більшої номенклатури полімерних матеріалів, у тому числі і з підвищеною в'язкістю. Поставлена задача вирішується тим, що у валку валкових машин для перероблення полімерних матеріалів, що містить порожнисту бочку, а також цапфи з центральним каналом для циркуляції рідкого теплоносія в порожнині бочки, згідно з пропонованою корисною моделлю новим є те, що порожнину бочки по її довжині виконано змінного діаметра: мінімального в центрі й максимального по краях. У найприйнятнішому прикладі виконання валка порожнину бочки виконано у вигляді двох зрізаних конусів зі спільною меншою основою. Виконання порожнини бочки по її довжині змінного діаметра (мінімального в центрі й максимального по краях) збільшує момент опору поперечного перерізу бочки валка в найбільш небезпечному його місці - в центральній частині бочки, а отже й підвищує міцність валка в цілому. Виконання же порожнини бочки у вигляді двох зрізаних конусів зі спільною меншою основою істотно спрощує виготовлення валка, оскільки формоутворення зазначеної порожнини достатньо легко здійснити на металообробних верстатах токарної групи. Суть корисної моделі пояснюється кресленнями, на яких зображено: - на Фіг. 1 - поздовжній розріз валка, приклад виконання порожнини бочки у вигляді двох зрізаних конусів; - на Фіг. 2 - виносний елемент А на Фіг. 1, приклад виконання порожнини бочки. Валок валкових машин для перероблення полімерних матеріалів містить порожнисту бочку 1, а також цапфи 2 і 3 з центральним каналом 4 для циркуляції рідкого теплоносія в порожнині 5 бочки 1, при цьому порожнину 5 бочки 1 по її довжині виконано змінного діаметра: мінімального в центрі Dmіn і максимального по краях Dmax (Фіг. 1, 2). Порожнину 5 бочки 1 при цьому може бути виконано у вигляді двох зрізаних конусів зі спільною меншою основою 6 (див. Фіг. 2). Валок працює в такий спосіб: Теплоносій по центральному каналу 4 потрапляє в порожнину 5 бочки 1 і за рахунок контакту з її внутрішньою поверхнею нагріває або охолоджує робочу поверхню бочки 1 валка. Після цього теплоносій за допомогою спеціального пристрою (не показано) також по центральному каналу 4 відводиться за межі валка. Внаслідок виконання порожнини бочки 1 по її довжині змінного діаметра (мінімального в центрі й максимального по краях) збільшується момент опору поперечного перерізу бочки 1 валка в найбільш небезпечному його місці - в центральній частині бочки 1, а отже й підвищується міцність валка в цілому. Пропонована конструкція валка дає змогу підвищити його міцність, а отже й забезпечити ефективне перероблення широкої номенклатури полімерних матеріалів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Валок валкових машин для перероблення полімерних матеріалів, що містить порожнисту бочку, а також цапфи з центральним каналом для циркуляції рідкого теплоносія в порожнині 1 UA 116061 U бочки, який відрізняється тим, що порожнину бочки по її довжині виконано змінного діаметра: мінімального в центрі й максимального по краях. 2. Валок за п. 1, який відрізняється тим, що порожнину бочки виконано у вигляді двох зрізаних конусів зі спільною меншою основою. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
