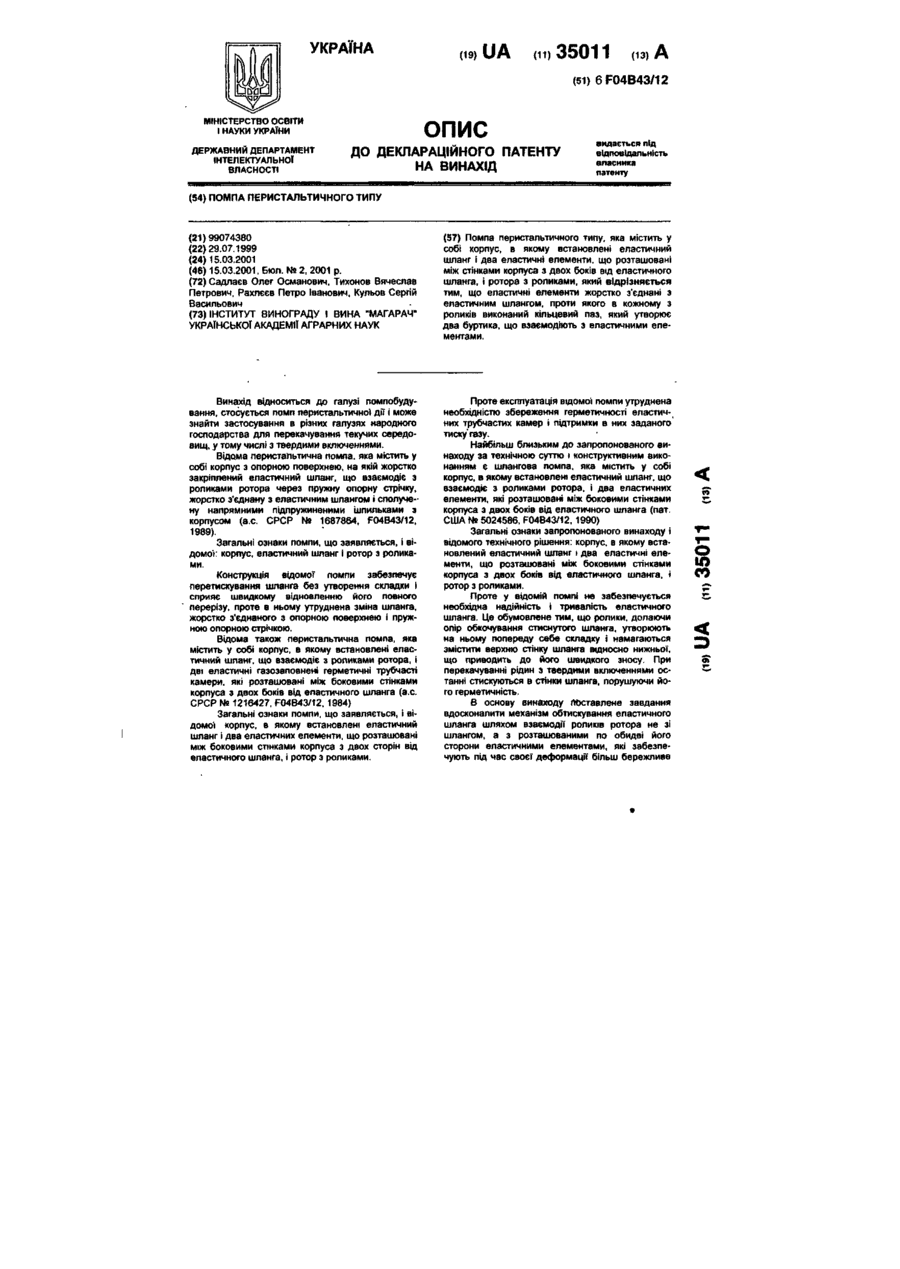

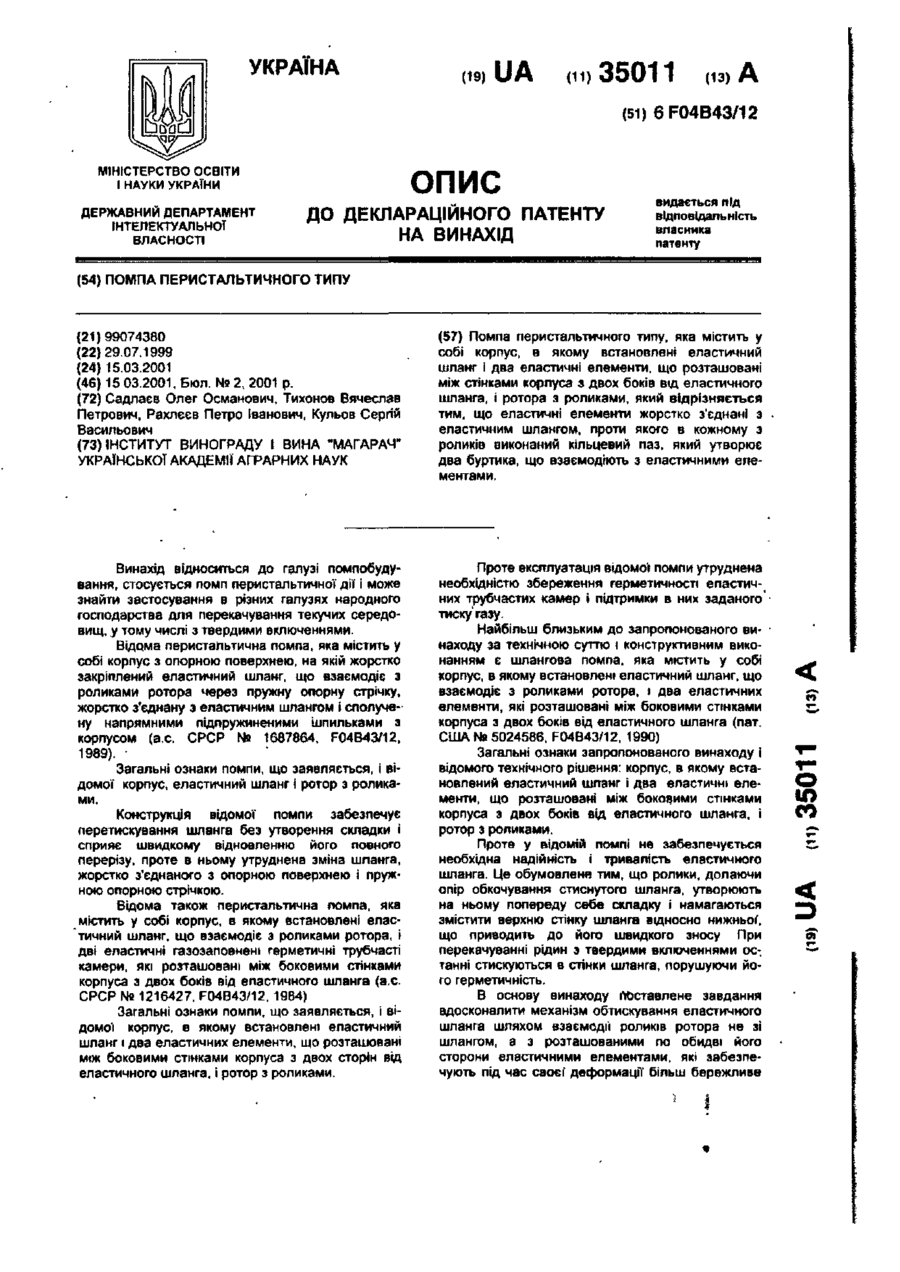

Помпа перистальтичного типу

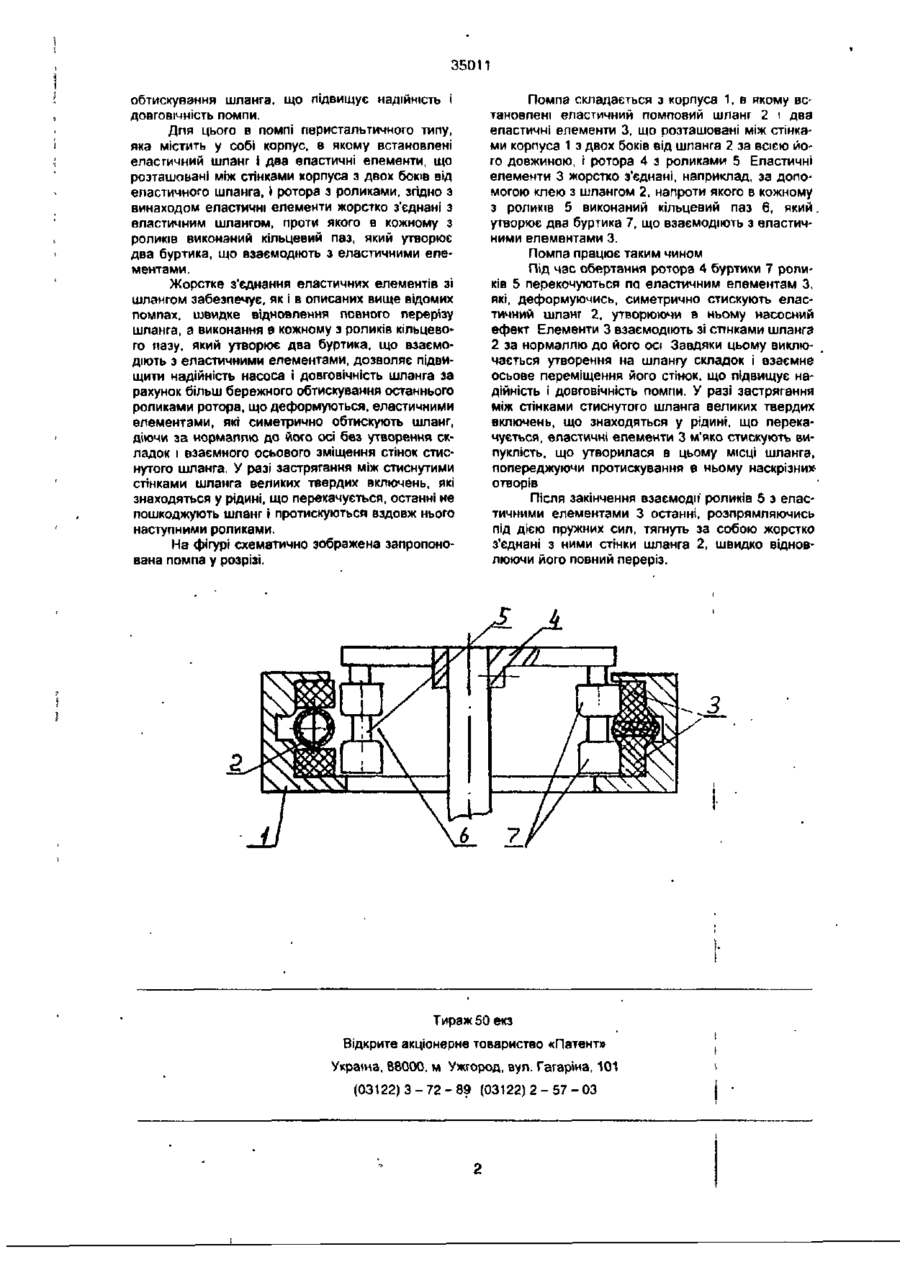

Помпа перистальтичного типу, яка містить у собі корпус, в якому встановлені еластичний шланг і два еластичні елементи, що розташовані між стінками корпуса з двох боків від еластичного шланга, і ротора а роликами, який відрізняється тим, що еластичні елементи жорстко з'єднані з еластичним шлангом, проти якого в кожному з роликів виконаний кільцевий паз, який утворює два буртика, що взаємодіють з еластичними елементами. Проте експлуатація відомої помпи утруднена необхідністю збереження герметичності еластичних трубчастих камер і підтримки в них заданого тиску'газу. Найбільш близьким до запропонованого винаходу за технічною суттю і конструктивним виконанням є шлангова помпа, яка містить у собі корпус, в якому встановлені еластичний шланг, що взаємодіє з роликами ротора, і два еластичних елементи, які розташовані між боковими стінками корпуса з двох боків від еластичного шланга (пат. США №5024586. F04B43/12, 1990) Загальні ознаки запропонованого винаходу і відомого технічного рішення: корпус, в якому встановлений еластичний шланг І два еластичні елементи, що розташовані між боковими стінками корпуса з двох боків від еластичного шланга, і ротор з роликами. Проте у відомій помпі не забезпечується необхідна надійність і тривалість еластичного шланга. Це обумовлене тим, що ролики, долаючи опір обкочування стиснутого шланга, утворюють на ньому попереду себе складку І намагаються змістити верхню стінку шланга відносно нижньої', що приводить до його швидкого зносу При перекачуванні рідин з твердими включеннями ос-, танні стискуються в стінки шланга, порушуючи його герметичність. В основу винаходу поставлене завдання вдосконалити механізм обтискування еластичного шланга шляхом взаємодії роликів ротора не зі шлангом, а з розташованими по обидві його сторони еластичними елементами, які забезпечують під час своєї' деформації більш бережливе О ю со 35011 обтискування шланга, що підвищує надійність і довговічність помпи. Для цього в помпі перистальтичного типу, яка містить у собі корпус, в якому встановпені еластичний шланг і два еластичні елементи, що розташовані між стінками корпуса з двох боків від еластичного шланга, і ротора з роликами, згідно з винаходом еластичні елементи жорстко з'єднані з еластичним шлангом, проти якого в кожному з роликів виконаний кільцевий паз, який утворює два буртика, що взаємодіють з еластичними елементами. Жорстке з'єднання еластичних елементів зі шлангом забезпечує, як і в описаних вище відомих помпах, швидке відновлення повного перерізу шланга, а виконання в кожному з роликів кільцевого пазу, який утворює два буртика, що взаємодіють з еластичними елементами, дозволяє підвищити надійність насоса і довговічність шланга за рахунок більш бережного обтискування останнього роликами ротора, що деформуються, еластичними елементами, які симетрично обтискують шланг, діючи за нормаллю до його осі без утворення складок і взаємного осьового зміщення стінок стиснутого шланга. У разі застрягання між стиснутими стінками шланга великих твердих включень, які знаходяться у рідині, що перекачується, останні не пошкоджують шланг і протискуються вздовж нього наступними роликами. На фігурі схематично зображена запропонована помпа у розрізі. Помпа складається з корпуса 1, в якому встановлені еластичний помповий шланг 2 і два еластичні елементи 3, що розташовані між стінками корпуса 1 з двох боків від шланга 2 за всією його довжиною, і ротора 4 з роликами 5 Еластичні елементи 3 жорстко з'єднані, наприклад, за допомогою клею з шлангом 2, напроти якого в кожному з роликів 5 виконаний кільцевий паз 6, який, утворює два буртика 7, що взаємодіють з еластичними елементами 3. Помпа працює таким чином Під час обертання ротора 4 буртики 7 роликів 5 перекочуються по еластичним елементам З, які, деформуючись, симетрично стискують еластичний шланг 2. утворюючи в ньому насосний ефект Елементи 3 взаємодіють зі стінками шланга 2 за нормаллю до його осі Завдяки цьому виключається утворення на шлангу складок і взаємне осьове переміщення його стінок, що підвищує надійність І довговічність помпи. У разі застрягання між стінками стиснутого шланга великих твердих включень, що знаходяться у рідині, що перекачується, еластичні елементи 3 м'яко стискують випуклість, що утворилася в цьому місці шланга, попереджуючи протискування в ньому наскрізнихотворів Після закінчення взаємодії роликів 5 з еластичними елементами 3 останні, розпрямляючись під дією пружних сил, тягнуть за собою жорстко з'єднані з ними стінки шланга 2, швидко відновлюючи його повний переріз. Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, В8000. м Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
