Спосіб виготовлення виробів із полімерів

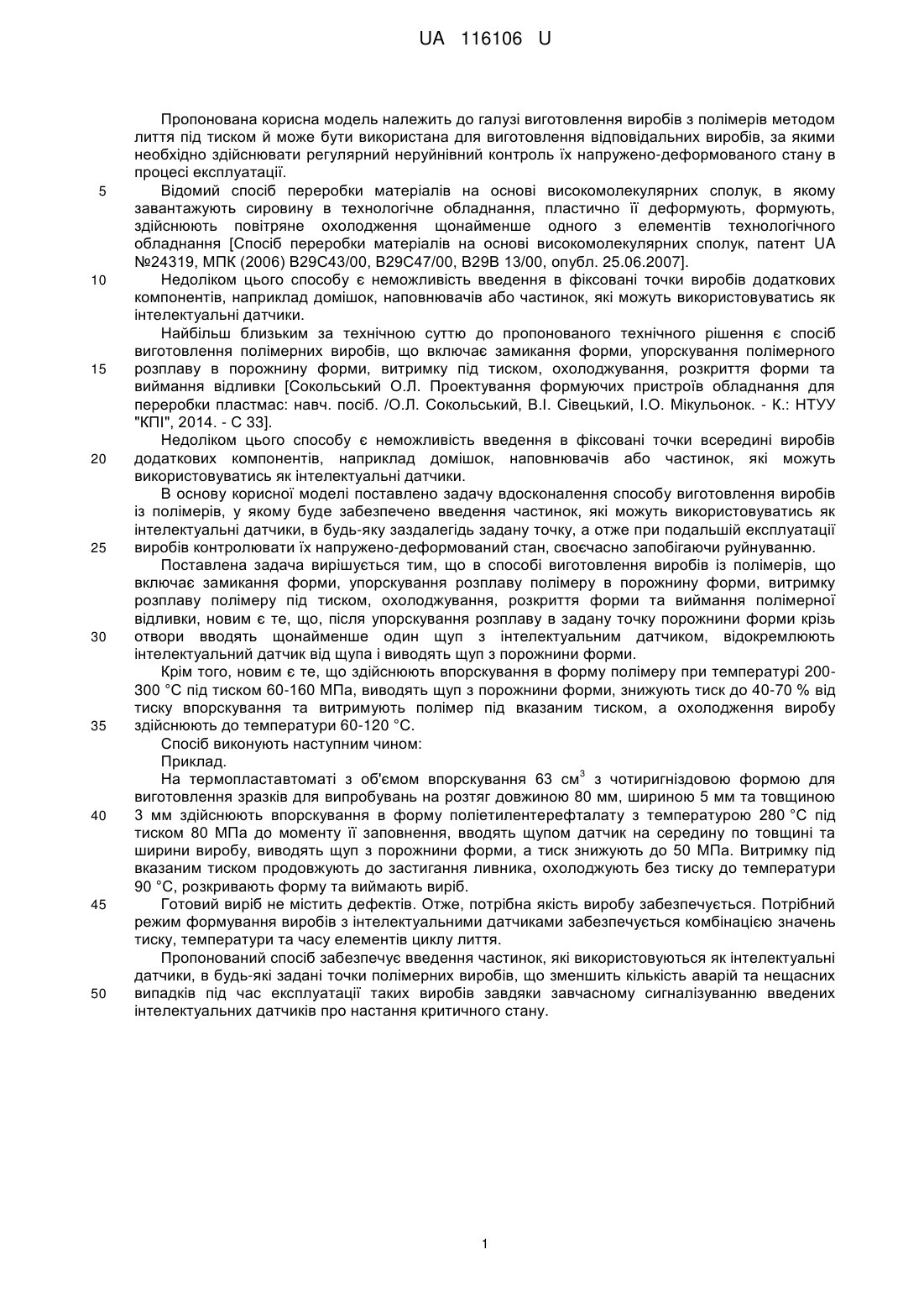

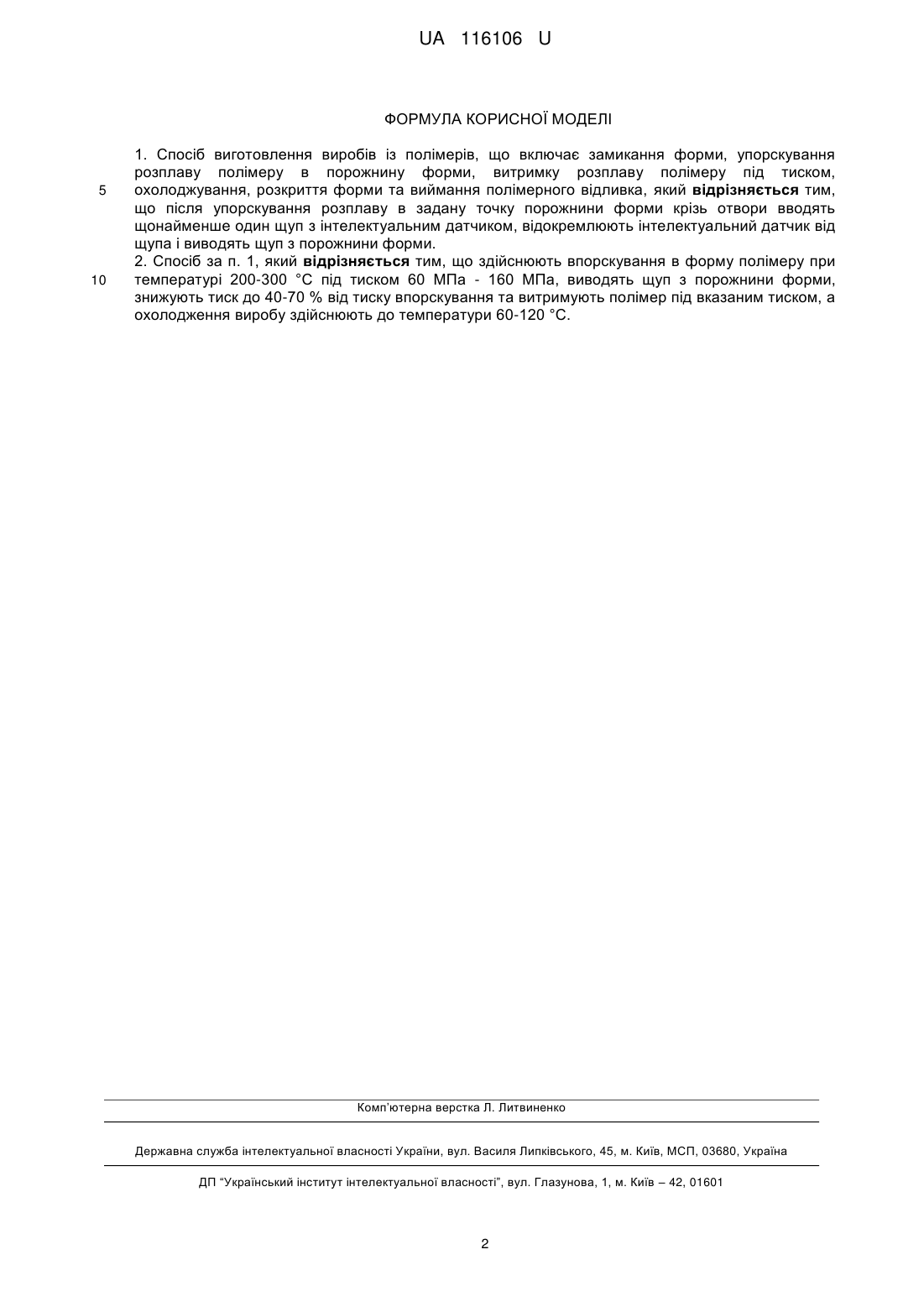

Реферат: Спосіб виготовлення виробів із полімерів включає замикання форми, упорскування розплаву полімеру в порожнину форми, витримку розплаву полімеру під тиском, охолоджування, розкриття форми та виймання полімерного відливка. Після упорскування розплаву в задану точку порожнини форми крізь отвори вводять щонайменше один щуп з інтелектуальним датчиком, відокремлюють інтелектуальний датчик від щупа і виводять щуп з порожнини форми. UA 116106 U (12) UA 116106 U UA 116106 U 5 10 15 20 25 30 35 40 45 50 Пропонована корисна модель належить до галузі виготовлення виробів з полімерів методом лиття під тиском й може бути використана для виготовлення відповідальних виробів, за якими необхідно здійснювати регулярний неруйнівний контроль їх напружено-деформованого стану в процесі експлуатації. Відомий спосіб переробки матеріалів на основі високомолекулярних сполук, в якому завантажують сировину в технологічне обладнання, пластично її деформують, формують, здійснюють повітряне охолодження щонайменше одного з елементів технологічного обладнання [Спосіб переробки матеріалів на основі високомолекулярних сполук, патент UA №24319, МПК (2006) В29С43/00, В29С47/00, В29В 13/00, опубл. 25.06.2007]. Недоліком цього способу є неможливість введення в фіксовані точки виробів додаткових компонентів, наприклад домішок, наповнювачів або частинок, які можуть використовуватись як інтелектуальні датчики. Найбільш близьким за технічною суттю до пропонованого технічного рішення є спосіб виготовлення полімерних виробів, що включає замикання форми, упорскування полімерного розплаву в порожнину форми, витримку під тиском, охолоджування, розкриття форми та виймання відливки [Сокольський О.Л. Проектування формуючих пристроїв обладнання для переробки пластмас: навч. посіб. /О.Л. Сокольський, В.І. Сівецький, І.О. Мікульонок. - К.: НТУУ "КПІ", 2014. - С 33]. Недоліком цього способу є неможливість введення в фіксовані точки всередині виробів додаткових компонентів, наприклад домішок, наповнювачів або частинок, які можуть використовуватись як інтелектуальні датчики. В основу корисної моделі поставлено задачу вдосконалення способу виготовлення виробів із полімерів, у якому буде забезпечено введення частинок, які можуть використовуватись як інтелектуальні датчики, в будь-яку заздалегідь задану точку, а отже при подальшій експлуатації виробів контролювати їх напружено-деформований стан, своєчасно запобігаючи руйнуванню. Поставлена задача вирішується тим, що в способі виготовлення виробів із полімерів, що включає замикання форми, упорскування розплаву полімеру в порожнину форми, витримку розплаву полімеру під тиском, охолоджування, розкриття форми та виймання полімерної відливки, новим є те, що, після упорскування розплаву в задану точку порожнини форми крізь отвори вводять щонайменше один щуп з інтелектуальним датчиком, відокремлюють інтелектуальний датчик від щупа і виводять щуп з порожнини форми. Крім того, новим є те, що здійснюють впорскування в форму полімеру при температурі 200300 °C під тиском 60-160 МПа, виводять щуп з порожнини форми, знижують тиск до 40-70 % від тиску впорскування та витримують полімер під вказаним тиском, а охолодження виробу здійснюють до температури 60-120 °C. Спосіб виконують наступним чином: Приклад. 3 На термопластавтоматі з об'ємом впорскування 63 см з чотиригніздовою формою для виготовлення зразків для випробувань на розтяг довжиною 80 мм, шириною 5 мм та товщиною 3 мм здійснюють впорскування в форму поліетилентерефталату з температурою 280 °C під тиском 80 МПа до моменту її заповнення, вводять щупом датчик на середину по товщині та ширини виробу, виводять щуп з порожнини форми, а тиск знижують до 50 МПа. Витримку під вказаним тиском продовжують до застигання ливника, охолоджують без тиску до температури 90 °C, розкривають форму та виймають виріб. Готовий виріб не містить дефектів. Отже, потрібна якість виробу забезпечується. Потрібний режим формування виробів з інтелектуальними датчиками забезпечується комбінацією значень тиску, температури та часу елементів циклу лиття. Пропонований спосіб забезпечує введення частинок, які використовуються як інтелектуальні датчики, в будь-які задані точки полімерних виробів, що зменшить кількість аварій та нещасних випадків під час експлуатації таких виробів завдяки завчасному сигналізуванню введених інтелектуальних датчиків про настання критичного стану. 1 UA 116106 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Спосіб виготовлення виробів із полімерів, що включає замикання форми, упорскування розплаву полімеру в порожнину форми, витримку розплаву полімеру під тиском, охолоджування, розкриття форми та виймання полімерного відливка, який відрізняється тим, що після упорскування розплаву в задану точку порожнини форми крізь отвори вводять щонайменше один щуп з інтелектуальним датчиком, відокремлюють інтелектуальний датчик від щупа і виводять щуп з порожнини форми. 2. Спосіб за п. 1, який відрізняється тим, що здійснюють впорскування в форму полімеру при температурі 200-300 °С під тиском 60 МПа - 160 МПа, виводять щуп з порожнини форми, знижують тиск до 40-70 % від тиску впорскування та витримують полімер під вказаним тиском, а охолодження виробу здійснюють до температури 60-120 °С. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
