Система кондиціювання з рекуперацією видалюваного повітря

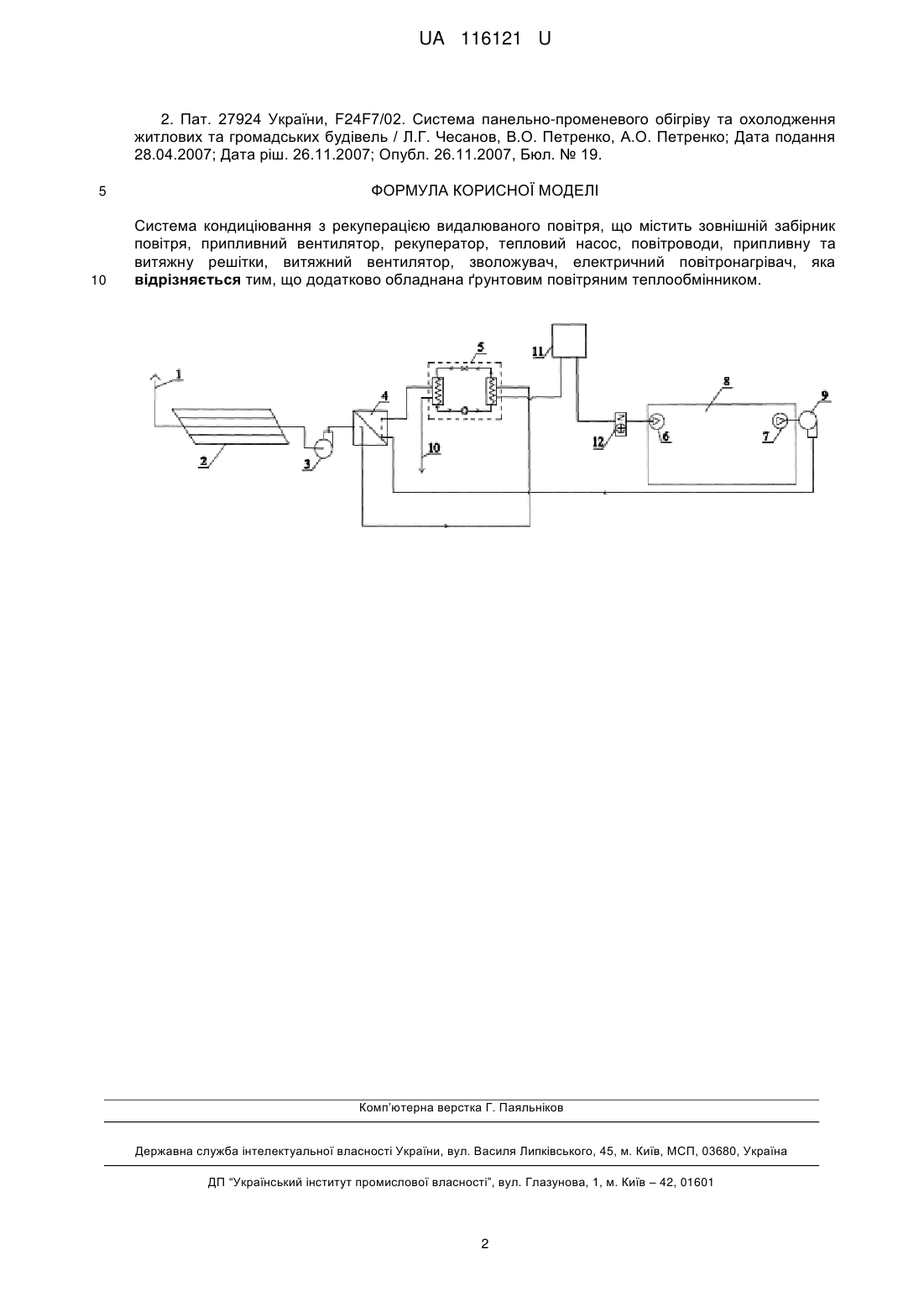

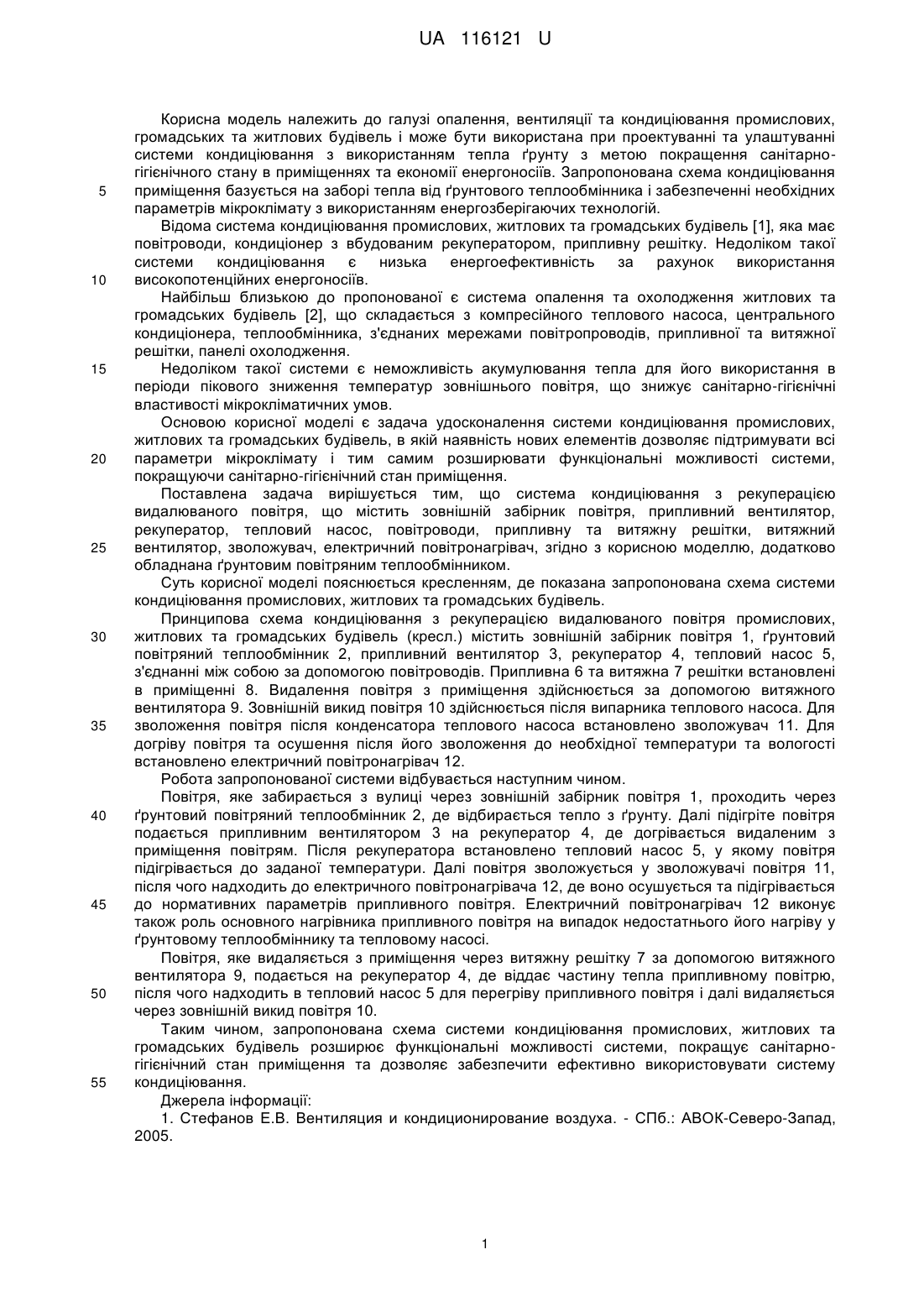

Реферат: Система кондиціювання з рекуперацією видалюваного повітря містить зовнішній забірник повітря, припливний вентилятор, рекуператор, тепловий насос, повітроводи, припливну та витяжну решітки, витяжний вентилятор, зволожувач, електричний повітронагрівач. Додатково обладнана ґрунтовим повітряним теплообмінником. UA 116121 U (12) UA 116121 U UA 116121 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі опалення, вентиляції та кондиціювання промислових, громадських та житлових будівель і може бути використана при проектуванні та улаштуванні системи кондиціювання з використанням тепла ґрунту з метою покращення санітарногігієнічного стану в приміщеннях та економії енергоносіїв. Запропонована схема кондиціювання приміщення базується на заборі тепла від ґрунтового теплообмінника і забезпеченні необхідних параметрів мікроклімату з використанням енергозберігаючих технологій. Відома система кондиціювання промислових, житлових та громадських будівель [1], яка має повітроводи, кондиціонер з вбудованим рекуператором, припливну решітку. Недоліком такої системи кондиціювання є низька енергоефективність за рахунок використання високопотенційних енергоносіїв. Найбільш близькою до пропонованої є система опалення та охолодження житлових та громадських будівель [2], що складається з компресійного теплового насоса, центрального кондиціонера, теплообмінника, з'єднаних мережами повітропроводів, припливної та витяжної решітки, панелі охолодження. Недоліком такої системи є неможливість акумулювання тепла для його використання в періоди пікового зниження температур зовнішнього повітря, що знижує санітарно-гігієнічні властивості мікрокліматичних умов. Основою корисної моделі є задача удосконалення системи кондиціювання промислових, житлових та громадських будівель, в якій наявність нових елементів дозволяє підтримувати всі параметри мікроклімату і тим самим розширювати функціональні можливості системи, покращуючи санітарно-гігієнічний стан приміщення. Поставлена задача вирішується тим, що система кондиціювання з рекуперацією видалюваного повітря, що містить зовнішній забірник повітря, припливний вентилятор, рекуператор, тепловий насос, повітроводи, припливну та витяжну решітки, витяжний вентилятор, зволожувач, електричний повітронагрівач, згідно з корисною моделлю, додатково обладнана ґрунтовим повітряним теплообмінником. Суть корисної моделі пояснюється кресленням, де показана запропонована схема системи кондиціювання промислових, житлових та громадських будівель. Принципова схема кондиціювання з рекуперацією видалюваного повітря промислових, житлових та громадських будівель (кресл.) містить зовнішній забірник повітря 1, ґрунтовий повітряний теплообмінник 2, припливний вентилятор 3, рекуператор 4, тепловий насос 5, з'єднанні між собою за допомогою повітроводів. Припливна 6 та витяжна 7 решітки встановлені в приміщенні 8. Видалення повітря з приміщення здійснюється за допомогою витяжного вентилятора 9. Зовнішній викид повітря 10 здійснюється після випарника теплового насоса. Для зволоження повітря після конденсатора теплового насоса встановлено зволожувач 11. Для догріву повітря та осушення після його зволоження до необхідної температури та вологості встановлено електричний повітронагрівач 12. Робота запропонованої системи відбувається наступним чином. Повітря, яке забирається з вулиці через зовнішній забірник повітря 1, проходить через ґрунтовий повітряний теплообмінник 2, де відбирається тепло з ґрунту. Далі підігріте повітря подається припливним вентилятором 3 на рекуператор 4, де догрівається видаленим з приміщення повітрям. Після рекуператора встановлено тепловий насос 5, у якому повітря підігрівається до заданої температури. Далі повітря зволожується у зволожувачі повітря 11, після чого надходить до електричного повітронагрівача 12, де воно осушується та підігрівається до нормативних параметрів припливного повітря. Електричний повітронагрівач 12 виконує також роль основного нагрівника припливного повітря на випадок недостатнього його нагріву у ґрунтовому теплообміннику та тепловому насосі. Повітря, яке видаляється з приміщення через витяжну решітку 7 за допомогою витяжного вентилятора 9, подається на рекуператор 4, де віддає частину тепла припливному повітрю, після чого надходить в тепловий насос 5 для перегріву припливного повітря і далі видаляється через зовнішній викид повітря 10. Таким чином, запропонована схема системи кондиціювання промислових, житлових та громадських будівель розширює функціональні можливості системи, покращує санітарногігієнічний стан приміщення та дозволяє забезпечити ефективно використовувати систему кондиціювання. Джерела інформації: 1. Стефанов Е.В. Вентиляция и кондиционирование воздуха. - СПб.: АВОК-Северо-Запад, 2005. 1 UA 116121 U 2. Пат. 27924 України, F24F7/02. Система панельно-променевого обігріву та охолодження житлових та громадських будівель / Л.Г. Чесанов, В.О. Петренко, А.О. Петренко; Дата подання 28.04.2007; Дата ріш. 26.11.2007; Опубл. 26.11.2007, Бюл. № 19. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Система кондиціювання з рекуперацією видалюваного повітря, що містить зовнішній забірник повітря, припливний вентилятор, рекуператор, тепловий насос, повітроводи, припливну та витяжну решітки, витяжний вентилятор, зволожувач, електричний повітронагрівач, яка відрізняється тим, що додатково обладнана ґрунтовим повітряним теплообмінником. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
