Вібраційний змішувач

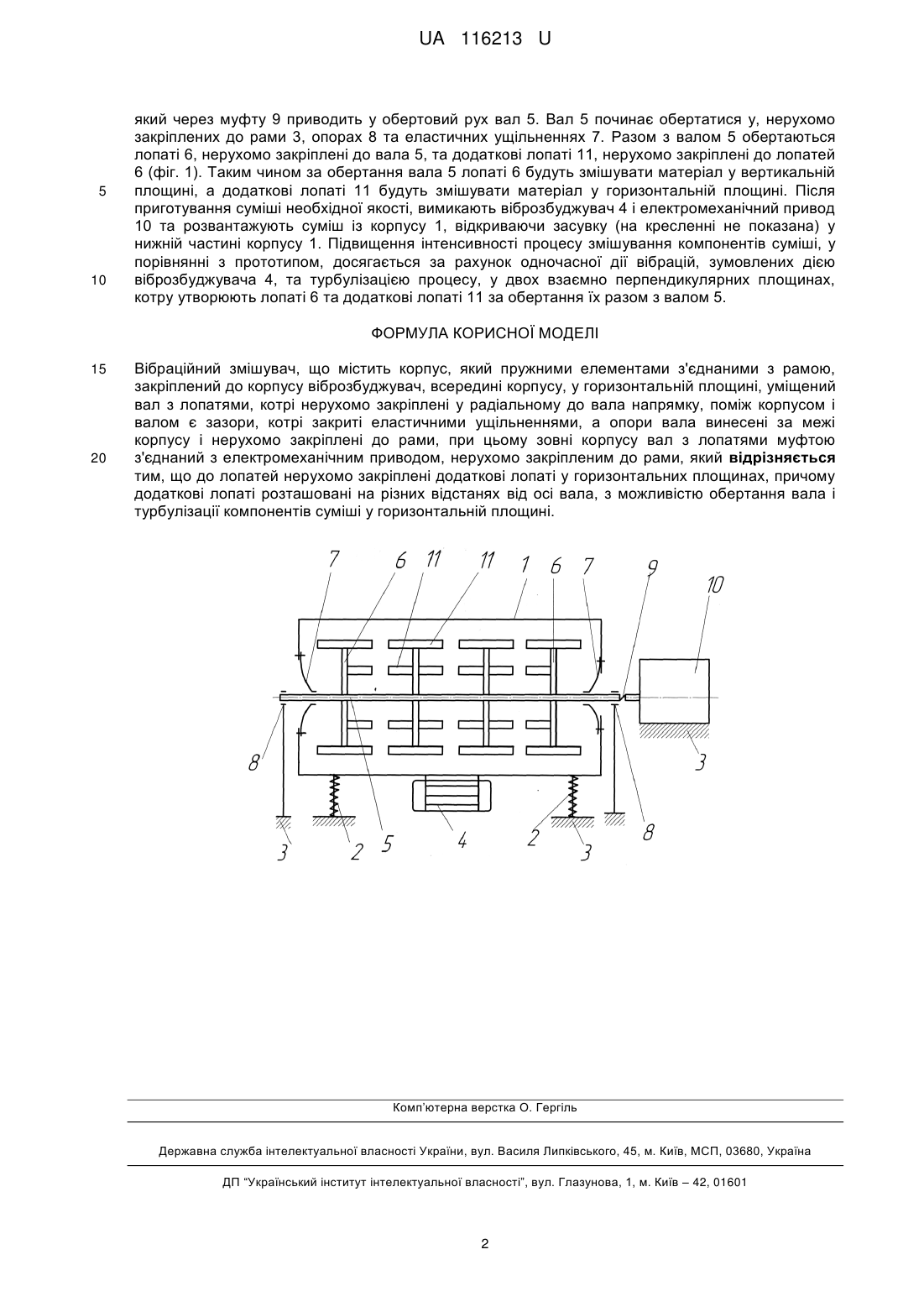

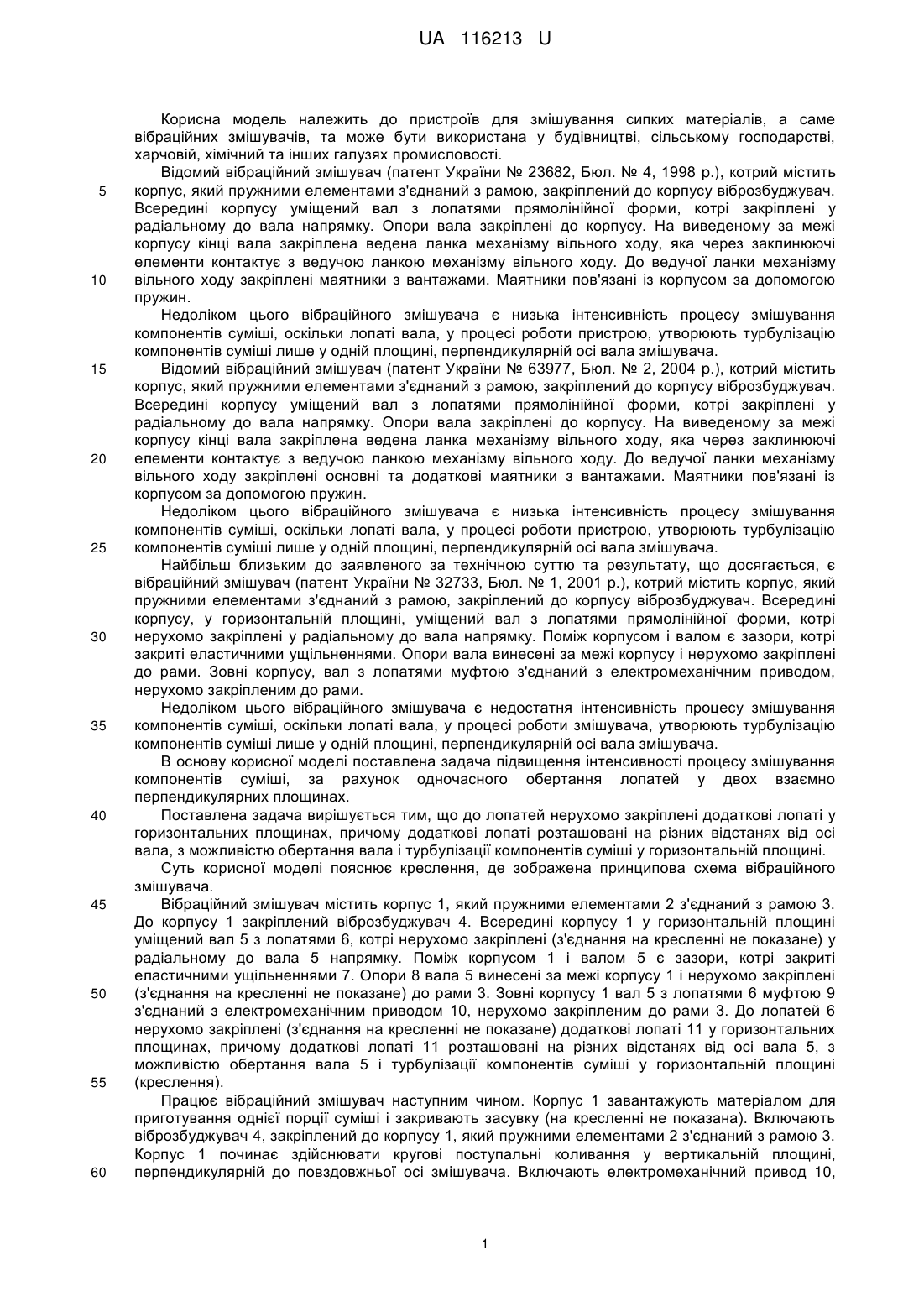

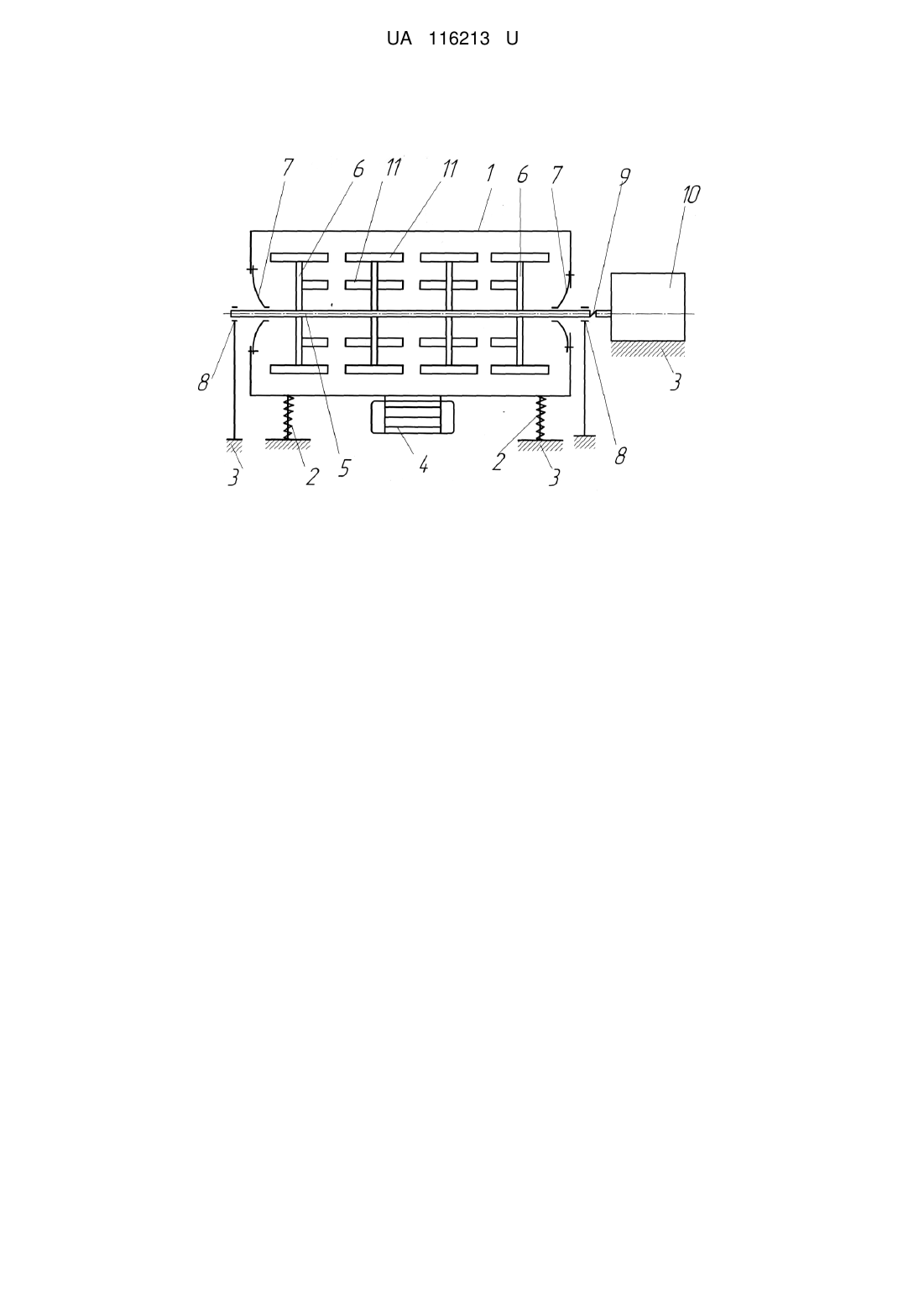

Реферат: Вібраційний змішувач містить корпус, який пружними елементами з'єднаними з рамою, закріплений до корпусу віброзбуджувач, всередині корпусу, у горизонтальній площині, уміщений вал з лопатями, котрі нерухомо закріплені у радіальному до вала напрямку, поміж корпусом і валом є зазори, котрі закриті еластичними ущільненнями, а опори вала винесені за межі корпусу і нерухомо закріплені до рами, при цьому зовні корпусу вал з лопатями муфтою з'єднаний з електромеханічним приводом, нерухомо закріпленим до рами, причому до лопатей нерухомо закріплені додаткові лопаті у горизонтальних площинах, причому додаткові лопаті розташовані на різних відстанях від осі вала, з можливістю обертання вала і турбулізації компонентів суміші у горизонтальній площині. UA 116213 U (54) ВІБРАЦІЙНИЙ ЗМІШУВАЧ UA 116213 U UA 116213 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для змішування сипких матеріалів, а саме вібраційних змішувачів, та може бути використана у будівництві, сільському господарстві, харчовій, хімічний та інших галузях промисловості. Відомий вібраційний змішувач (патент України № 23682, Бюл. № 4, 1998 p.), котрий містить корпус, який пружними елементами з'єднаний з рамою, закріплений до корпусу віброзбуджувач. Всередині корпусу уміщений вал з лопатями прямолінійної форми, котрі закріплені у радіальному до вала напрямку. Опори вала закріплені до корпусу. На виведеному за межі корпусу кінці вала закріплена ведена ланка механізму вільного ходу, яка через заклинюючі елементи контактує з ведучою ланкою механізму вільного ходу. До ведучої ланки механізму вільного ходу закріплені маятники з вантажами. Маятники пов'язані із корпусом за допомогою пружин. Недоліком цього вібраційного змішувача є низька інтенсивність процесу змішування компонентів суміші, оскільки лопаті вала, у процесі роботи пристрою, утворюють турбулізацію компонентів суміші лише у одній площині, перпендикулярній осі вала змішувача. Відомий вібраційний змішувач (патент України № 63977, Бюл. № 2, 2004 p.), котрий містить корпус, який пружними елементами з'єднаний з рамою, закріплений до корпусу віброзбуджувач. Всередині корпусу уміщений вал з лопатями прямолінійної форми, котрі закріплені у радіальному до вала напрямку. Опори вала закріплені до корпусу. На виведеному за межі корпусу кінці вала закріплена ведена ланка механізму вільного ходу, яка через заклинюючі елементи контактує з ведучою ланкою механізму вільного ходу. До ведучої ланки механізму вільного ходу закріплені основні та додаткові маятники з вантажами. Маятники пов'язані із корпусом за допомогою пружин. Недоліком цього вібраційного змішувача є низька інтенсивність процесу змішування компонентів суміші, оскільки лопаті вала, у процесі роботи пристрою, утворюють турбулізацію компонентів суміші лише у одній площині, перпендикулярній осі вала змішувача. Найбільш близьким до заявленого за технічною суттю та результату, що досягається, є вібраційний змішувач (патент України № 32733, Бюл. № 1, 2001 p.), котрий містить корпус, який пружними елементами з'єднаний з рамою, закріплений до корпусу віброзбуджувач. Всередині корпусу, у горизонтальній площині, уміщений вал з лопатями прямолінійної форми, котрі нерухомо закріплені у радіальному до вала напрямку. Поміж корпусом і валом є зазори, котрі закриті еластичними ущільненнями. Опори вала винесені за межі корпусу і нерухомо закріплені до рами. Зовні корпусу, вал з лопатями муфтою з'єднаний з електромеханічним приводом, нерухомо закріпленим до рами. Недоліком цього вібраційного змішувача є недостатня інтенсивність процесу змішування компонентів суміші, оскільки лопаті вала, у процесі роботи змішувача, утворюють турбулізацію компонентів суміші лише у одній площині, перпендикулярній осі вала змішувача. В основу корисної моделі поставлена задача підвищення інтенсивності процесу змішування компонентів суміші, за рахунок одночасного обертання лопатей у двох взаємно перпендикулярних площинах. Поставлена задача вирішується тим, що до лопатей нерухомо закріплені додаткові лопаті у горизонтальних площинах, причому додаткові лопаті розташовані на різних відстанях від осі вала, з можливістю обертання вала і турбулізації компонентів суміші у горизонтальній площині. Суть корисної моделі пояснює креслення, де зображена принципова схема вібраційного змішувача. Вібраційний змішувач містить корпус 1, який пружними елементами 2 з'єднаний з рамою 3. До корпусу 1 закріплений віброзбуджувач 4. Всередині корпусу 1 у горизонтальній площині уміщений вал 5 з лопатями 6, котрі нерухомо закріплені (з'єднання на кресленні не показане) у радіальному до вала 5 напрямку. Поміж корпусом 1 і валом 5 є зазори, котрі закриті еластичними ущільненнями 7. Опори 8 вала 5 винесені за межі корпусу 1 і нерухомо закріплені (з'єднання на кресленні не показане) до рами 3. Зовні корпусу 1 вал 5 з лопатями 6 муфтою 9 з'єднаний з електромеханічним приводом 10, нерухомо закріпленим до рами 3. До лопатей 6 нерухомо закріплені (з'єднання на кресленні не показане) додаткові лопаті 11 у горизонтальних площинах, причому додаткові лопаті 11 розташовані на різних відстанях від осі вала 5, з можливістю обертання вала 5 і турбулізації компонентів суміші у горизонтальній площині (креслення). Працює вібраційний змішувач наступним чином. Корпус 1 завантажують матеріалом для приготування однієї порції суміші і закривають засувку (на кресленні не показана). Включають віброзбуджувач 4, закріплений до корпусу 1, який пружними елементами 2 з'єднаний з рамою 3. Корпус 1 починає здійснювати кругові поступальні коливання у вертикальній площині, перпендикулярній до повздовжньої осі змішувача. Включають електромеханічний привод 10, 1 UA 116213 U 5 10 який через муфту 9 приводить у обертовий рух вал 5. Вал 5 починає обертатися у, нерухомо закріплених до рами 3, опорах 8 та еластичних ущільненнях 7. Разом з валом 5 обертаються лопаті 6, нерухомо закріплені до вала 5, та додаткові лопаті 11, нерухомо закріплені до лопатей 6 (фіг. 1). Таким чином за обертання вала 5 лопаті 6 будуть змішувати матеріал у вертикальній площині, а додаткові лопаті 11 будуть змішувати матеріал у горизонтальній площині. Після приготування суміші необхідної якості, вимикають віброзбуджувач 4 і електромеханічний привод 10 та розвантажують суміш із корпусу 1, відкриваючи засувку (на кресленні не показана) у нижній частині корпусу 1. Підвищення інтенсивності процесу змішування компонентів суміші, у порівнянні з прототипом, досягається за рахунок одночасної дії вібрацій, зумовлених дією віброзбуджувача 4, та турбулізацією процесу, у двох взаємно перпендикулярних площинах, котру утворюють лопаті 6 та додаткові лопаті 11 за обертання їх разом з валом 5. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Вібраційний змішувач, що містить корпус, який пружними елементами з'єднаними з рамою, закріплений до корпусу віброзбуджувач, всередині корпусу, у горизонтальній площині, уміщений вал з лопатями, котрі нерухомо закріплені у радіальному до вала напрямку, поміж корпусом і валом є зазори, котрі закриті еластичними ущільненнями, а опори вала винесені за межі корпусу і нерухомо закріплені до рами, при цьому зовні корпусу вал з лопатями муфтою з'єднаний з електромеханічним приводом, нерухомо закріпленим до рами, який відрізняється тим, що до лопатей нерухомо закріплені додаткові лопаті у горизонтальних площинах, причому додаткові лопаті розташовані на різних відстанях від осі вала, з можливістю обертання вала і турбулізації компонентів суміші у горизонтальній площині. Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
