Вібраційний змішувач

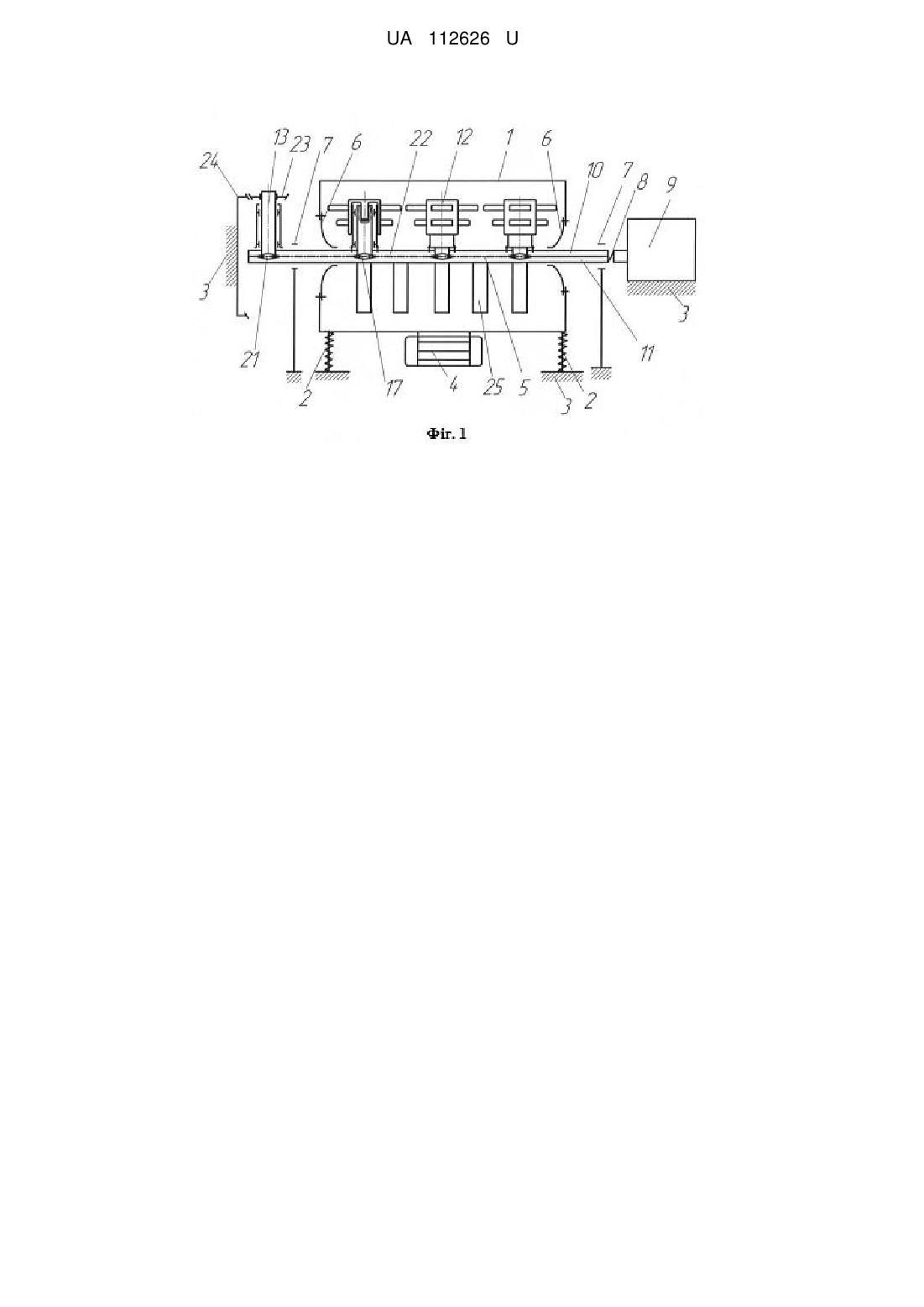

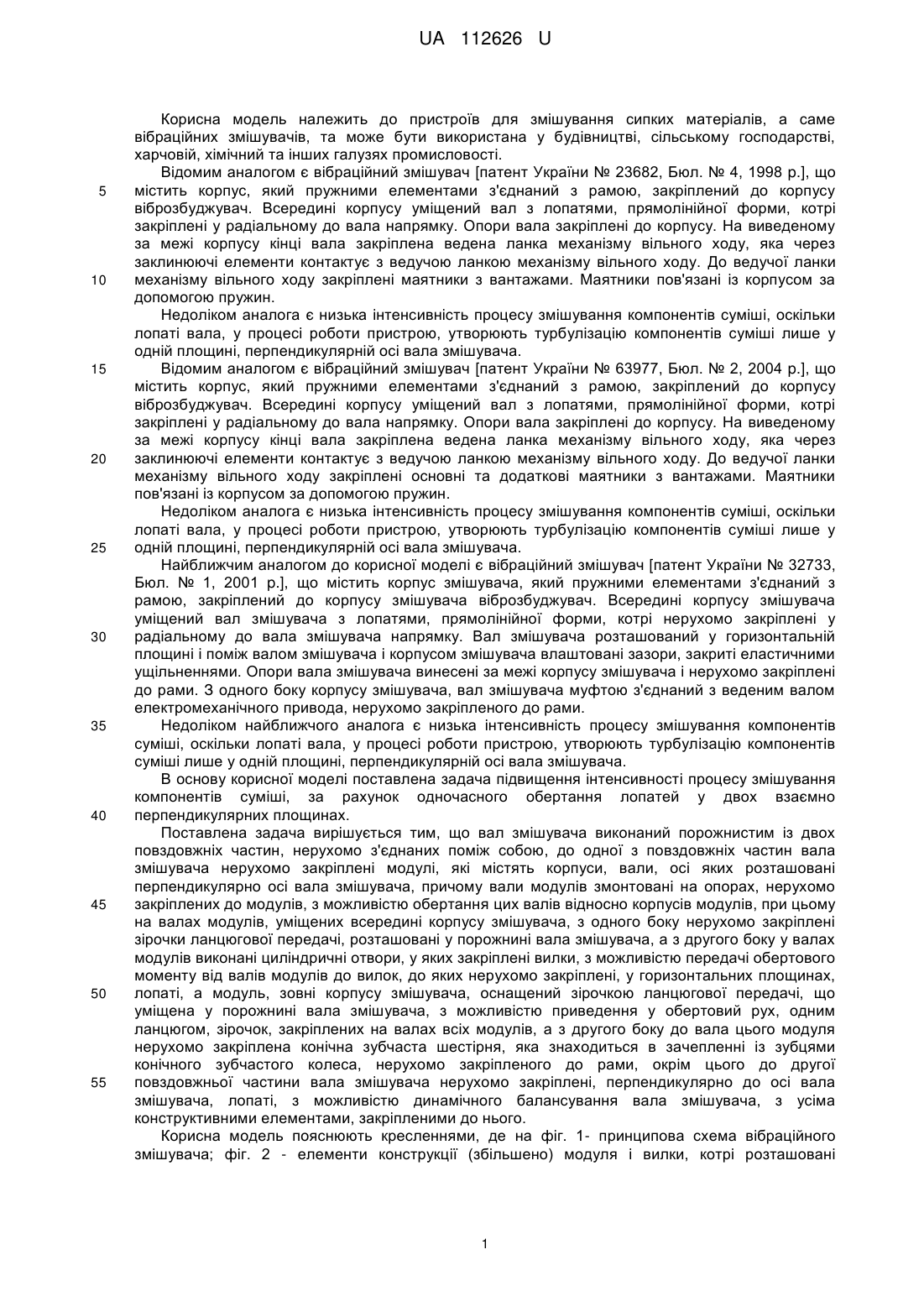

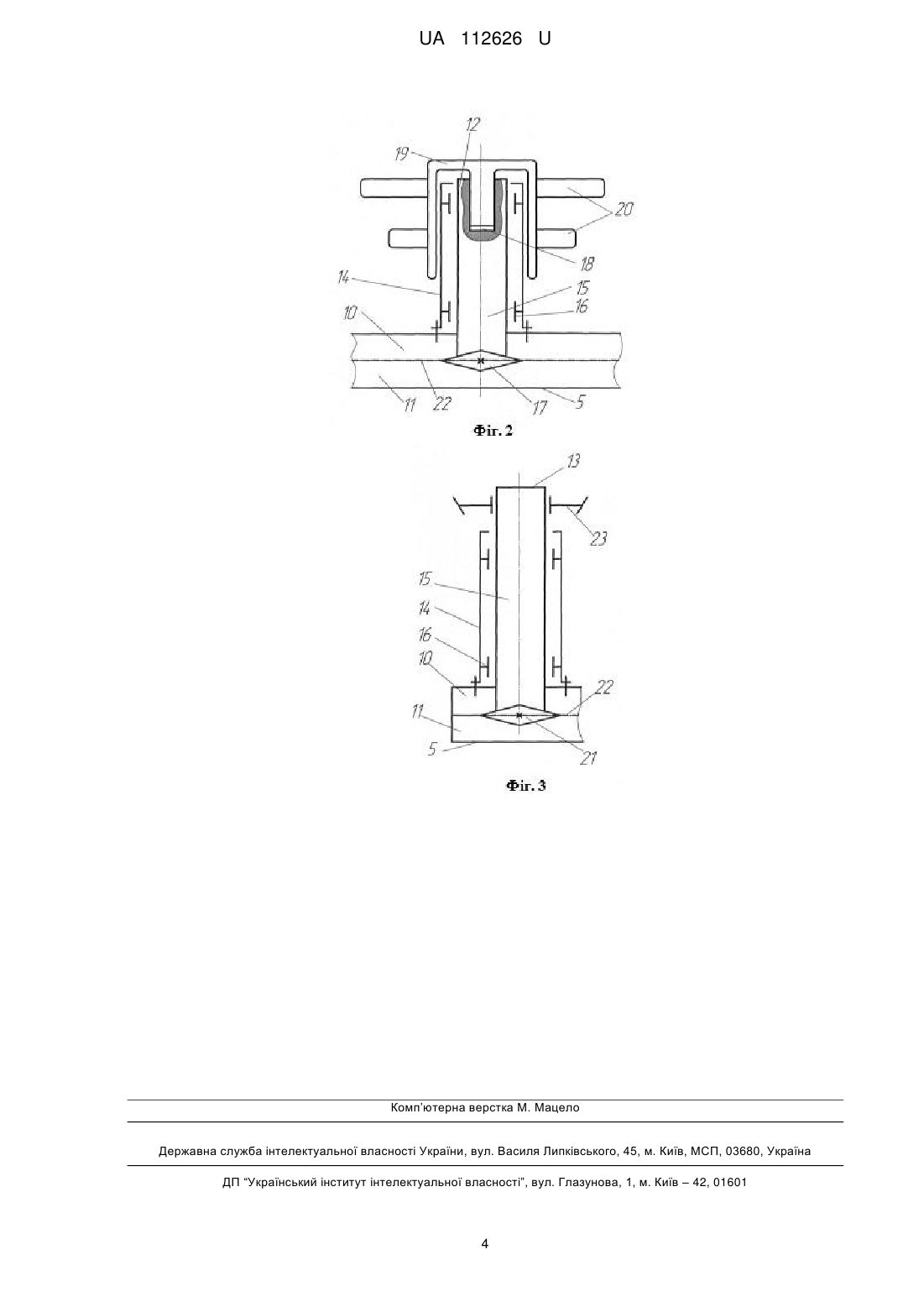

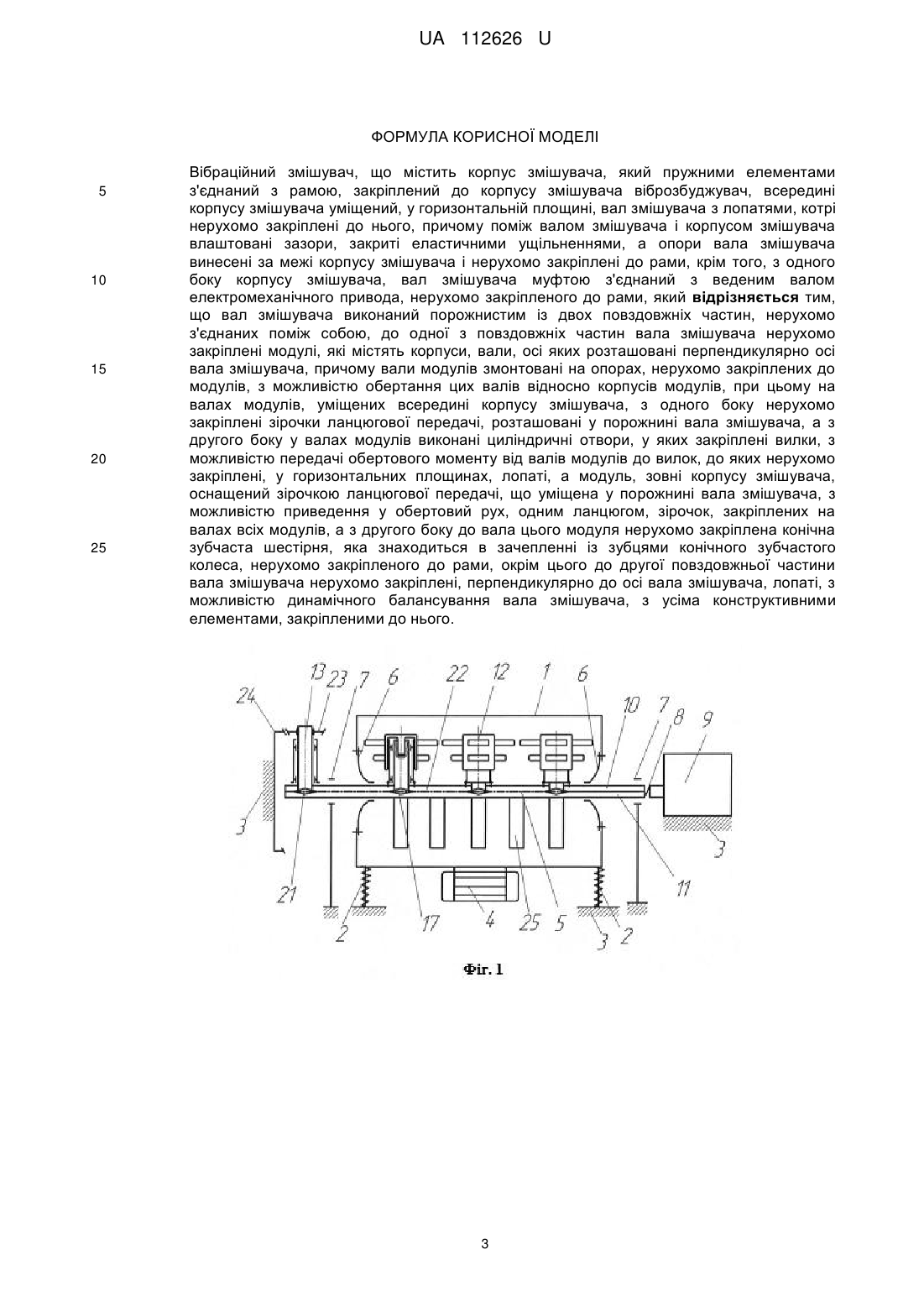

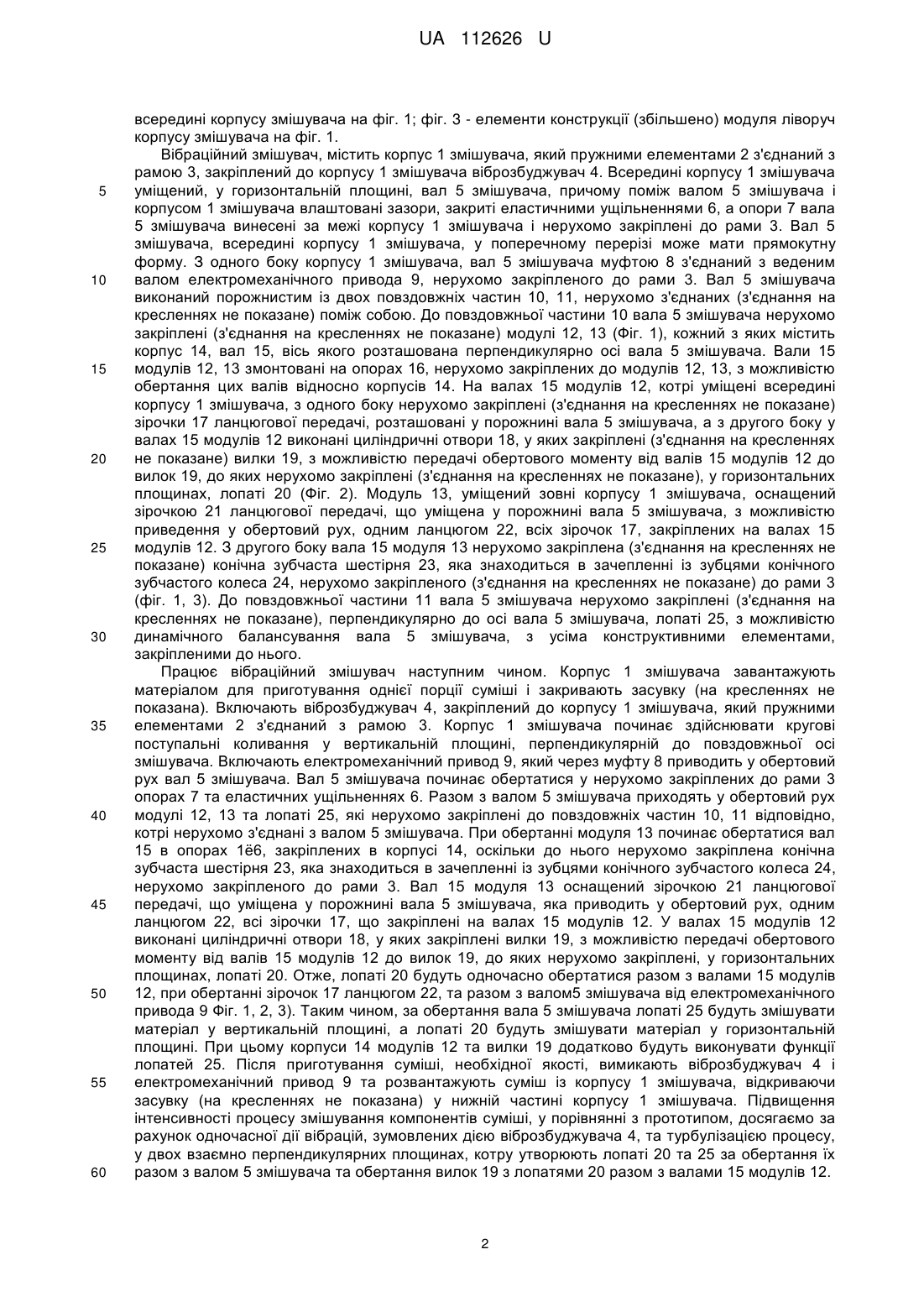

Реферат: Вібраційний змішувач містить корпус змішувача, який пружними елементами з'єднаний з рамою, закріплений до корпусу змішувача віброзбуджувач, всередині корпусу змішувача уміщений, у горизонтальній площині, вал змішувача з лопатями, котрі нерухомо закріплені до нього. Між валом змішувача і корпусом змішувача влаштовані зазори, закриті еластичними ущільненнями. Опори вала змішувача винесені за межі корпусу змішувача і нерухомо закріплені до рами. З одного боку корпусу змішувача, вал змішувача муфтою з'єднаний з веденим валом електромеханічного привода, нерухомо закріпленого до рами. Вал змішувача виконаний порожнистим із двох повздовжніх частин, нерухомо з'єднаних між собою. До одної з повздовжніх частин вала змішувача нерухомо закріплені модулі, які містять корпуси, вали, осі яких розташовані перпендикулярно осі вала змішувача. Вали модулів змонтовані на опорах, нерухомо закріплених до модулів, з можливістю обертання цих валів відносно корпусів модулів. На валах модулів, уміщених всередині корпусу змішувача, з одного боку нерухомо закріплені зірочки ланцюгової передачі, розташовані у порожнині вала змішувача. З другого боку у валах модулів виконані циліндричні отвори, у яких закріплені вилки, з можливістю передачі обертового моменту від валів модулів до вилок, до яких нерухомо закріплені, у горизонтальних площинах, лопаті. Модуль, зовні корпусу змішувача, оснащений зірочкою ланцюгової передачі, що уміщена у порожнині вала змішувача, з можливістю приведення у обертовий рух, одним ланцюгом, зірочок, закріплених на валах всіх модулів. З другого боку до вала цього модуля нерухомо закріплена конічна зубчаста шестірня, яка знаходиться в зачепленні із зубцями конічного зубчастого колеса, нерухомо закріпленого до рами. До другої повздовжньої частини вала змішувача нерухомо закріплені, перпендикулярно до осі вала змішувача, лопаті, з можливістю динамічного балансування вала змішувача, з усіма конструктивними елементами, закріпленими до нього. UA 112626 U (12) UA 112626 U UA 112626 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для змішування сипких матеріалів, а саме вібраційних змішувачів, та може бути використана у будівництві, сільському господарстві, харчовій, хімічний та інших галузях промисловості. Відомим аналогом є вібраційний змішувач [патент України № 23682, Бюл. № 4, 1998 p.], що містить корпус, який пружними елементами з'єднаний з рамою, закріплений до корпусу віброзбуджувач. Всередині корпусу уміщений вал з лопатями, прямолінійної форми, котрі закріплені у радіальному до вала напрямку. Опори вала закріплені до корпусу. На виведеному за межі корпусу кінці вала закріплена ведена ланка механізму вільного ходу, яка через заклинюючі елементи контактує з ведучою ланкою механізму вільного ходу. До ведучої ланки механізму вільного ходу закріплені маятники з вантажами. Маятники пов'язані із корпусом за допомогою пружин. Недоліком аналога є низька інтенсивність процесу змішування компонентів суміші, оскільки лопаті вала, у процесі роботи пристрою, утворюють турбулізацію компонентів суміші лише у одній площині, перпендикулярній осі вала змішувача. Відомим аналогом є вібраційний змішувач [патент України № 63977, Бюл. № 2, 2004 p.], що містить корпус, який пружними елементами з'єднаний з рамою, закріплений до корпусу віброзбуджувач. Всередині корпусу уміщений вал з лопатями, прямолінійної форми, котрі закріплені у радіальному до вала напрямку. Опори вала закріплені до корпусу. На виведеному за межі корпусу кінці вала закріплена ведена ланка механізму вільного ходу, яка через заклинюючі елементи контактує з ведучою ланкою механізму вільного ходу. До ведучої ланки механізму вільного ходу закріплені основні та додаткові маятники з вантажами. Маятники пов'язані із корпусом за допомогою пружин. Недоліком аналога є низька інтенсивність процесу змішування компонентів суміші, оскільки лопаті вала, у процесі роботи пристрою, утворюють турбулізацію компонентів суміші лише у одній площині, перпендикулярній осі вала змішувача. Найближчим аналогом до корисної моделі є вібраційний змішувач [патент України № 32733, Бюл. № 1, 2001 p.], що містить корпус змішувача, який пружними елементами з'єднаний з рамою, закріплений до корпусу змішувача віброзбуджувач. Всередині корпусу змішувача уміщений вал змішувача з лопатями, прямолінійної форми, котрі нерухомо закріплені у радіальному до вала змішувача напрямку. Вал змішувача розташований у горизонтальній площині і поміж валом змішувача і корпусом змішувача влаштовані зазори, закриті еластичними ущільненнями. Опори вала змішувача винесені за межі корпусу змішувача і нерухомо закріплені до рами. З одного боку корпусу змішувача, вал змішувача муфтою з'єднаний з веденим валом електромеханічного привода, нерухомо закріпленого до рами. Недоліком найближчого аналога є низька інтенсивність процесу змішування компонентів суміші, оскільки лопаті вала, у процесі роботи пристрою, утворюють турбулізацію компонентів суміші лише у одній площині, перпендикулярній осі вала змішувача. В основу корисної моделі поставлена задача підвищення інтенсивності процесу змішування компонентів суміші, за рахунок одночасного обертання лопатей у двох взаємно перпендикулярних площинах. Поставлена задача вирішується тим, що вал змішувача виконаний порожнистим із двох повздовжніх частин, нерухомо з'єднаних поміж собою, до одної з повздовжніх частин вала змішувача нерухомо закріплені модулі, які містять корпуси, вали, осі яких розташовані перпендикулярно осі вала змішувача, причому вали модулів змонтовані на опорах, нерухомо закріплених до модулів, з можливістю обертання цих валів відносно корпусів модулів, при цьому на валах модулів, уміщених всередині корпусу змішувача, з одного боку нерухомо закріплені зірочки ланцюгової передачі, розташовані у порожнині вала змішувача, а з другого боку у валах модулів виконані циліндричні отвори, у яких закріплені вилки, з можливістю передачі обертового моменту від валів модулів до вилок, до яких нерухомо закріплені, у горизонтальних площинах, лопаті, а модуль, зовні корпусу змішувача, оснащений зірочкою ланцюгової передачі, що уміщена у порожнині вала змішувача, з можливістю приведення у обертовий рух, одним ланцюгом, зірочок, закріплених на валах всіх модулів, а з другого боку до вала цього модуля нерухомо закріплена конічна зубчаста шестірня, яка знаходиться в зачепленні із зубцями конічного зубчастого колеса, нерухомо закріпленого до рами, окрім цього до другої повздовжньої частини вала змішувача нерухомо закріплені, перпендикулярно до осі вала змішувача, лопаті, з можливістю динамічного балансування вала змішувача, з усіма конструктивними елементами, закріпленими до нього. Корисна модель пояснюють кресленнями, де на фіг. 1- принципова схема вібраційного змішувача; фіг. 2 - елементи конструкції (збільшено) модуля і вилки, котрі розташовані 1 UA 112626 U 5 10 15 20 25 30 35 40 45 50 55 60 всередині корпусу змішувача на фіг. 1; фіг. 3 - елементи конструкції (збільшено) модуля ліворуч корпусу змішувача на фіг. 1. Вібраційний змішувач, містить корпус 1 змішувача, який пружними елементами 2 з'єднаний з рамою 3, закріплений до корпусу 1 змішувача віброзбуджувач 4. Всередині корпусу 1 змішувача уміщений, у горизонтальній площині, вал 5 змішувача, причому поміж валом 5 змішувача і корпусом 1 змішувача влаштовані зазори, закриті еластичними ущільненнями 6, а опори 7 вала 5 змішувача винесені за межі корпусу 1 змішувача і нерухомо закріплені до рами 3. Вал 5 змішувача, всередині корпусу 1 змішувача, у поперечному перерізі може мати прямокутну форму. З одного боку корпусу 1 змішувача, вал 5 змішувача муфтою 8 з'єднаний з веденим валом електромеханічного привода 9, нерухомо закріпленого до рами 3. Вал 5 змішувача виконаний порожнистим із двох повздовжніх частин 10, 11, нерухомо з'єднаних (з'єднання на кресленнях не показане) поміж собою. До повздовжньої частини 10 вала 5 змішувача нерухомо закріплені (з'єднання на кресленнях не показане) модулі 12, 13 (Фіг. 1), кожний з яких містить корпус 14, вал 15, вісь якого розташована перпендикулярно осі вала 5 змішувача. Вали 15 модулів 12, 13 змонтовані на опорах 16, нерухомо закріплених до модулів 12, 13, з можливістю обертання цих валів відносно корпусів 14. На валах 15 модулів 12, котрі уміщені всередині корпусу 1 змішувача, з одного боку нерухомо закріплені (з'єднання на кресленнях не показане) зірочки 17 ланцюгової передачі, розташовані у порожнині вала 5 змішувача, а з другого боку у валах 15 модулів 12 виконані циліндричні отвори 18, у яких закріплені (з'єднання на кресленнях не показане) вилки 19, з можливістю передачі обертового моменту від валів 15 модулів 12 до вилок 19, до яких нерухомо закріплені (з'єднання на кресленнях не показане), у горизонтальних площинах, лопаті 20 (Фіг. 2). Модуль 13, уміщений зовні корпусу 1 змішувача, оснащений зірочкою 21 ланцюгової передачі, що уміщена у порожнині вала 5 змішувача, з можливістю приведення у обертовий рух, одним ланцюгом 22, всіх зірочок 17, закріплених на валах 15 модулів 12. З другого боку вала 15 модуля 13 нерухомо закріплена (з'єднання на кресленнях не показане) конічна зубчаста шестірня 23, яка знаходиться в зачепленні із зубцями конічного зубчастого колеса 24, нерухомо закріпленого (з'єднання на кресленнях не показане) до рами 3 (фіг. 1, 3). До повздовжньої частини 11 вала 5 змішувача нерухомо закріплені (з'єднання на кресленнях не показане), перпендикулярно до осі вала 5 змішувача, лопаті 25, з можливістю динамічного балансування вала 5 змішувача, з усіма конструктивними елементами, закріпленими до нього. Працює вібраційний змішувач наступним чином. Корпус 1 змішувача завантажують матеріалом для приготування однієї порції суміші і закривають засувку (на кресленнях не показана). Включають віброзбуджувач 4, закріплений до корпусу 1 змішувача, який пружними елементами 2 з'єднаний з рамою 3. Корпус 1 змішувача починає здійснювати кругові поступальні коливання у вертикальній площині, перпендикулярній до повздовжньої осі змішувача. Включають електромеханічний привод 9, який через муфту 8 приводить у обертовий рух вал 5 змішувача. Вал 5 змішувача починає обертатися у нерухомо закріплених до рами 3 опорах 7 та еластичних ущільненнях 6. Разом з валом 5 змішувача приходять у обертовий рух модулі 12, 13 та лопаті 25, які нерухомо закріплені до повздовжніх частин 10, 11 відповідно, котрі нерухомо з'єднані з валом 5 змішувача. При обертанні модуля 13 починає обертатися вал 15 в опорах 1ё6, закріплених в корпусі 14, оскільки до нього нерухомо закріплена конічна зубчаста шестірня 23, яка знаходиться в зачепленні із зубцями конічного зубчастого колеса 24, нерухомо закріпленого до рами 3. Вал 15 модуля 13 оснащений зірочкою 21 ланцюгової передачі, що уміщена у порожнині вала 5 змішувача, яка приводить у обертовий рух, одним ланцюгом 22, всі зірочки 17, що закріплені на валах 15 модулів 12. У валах 15 модулів 12 виконані циліндричні отвори 18, у яких закріплені вилки 19, з можливістю передачі обертового моменту від валів 15 модулів 12 до вилок 19, до яких нерухомо закріплені, у горизонтальних площинах, лопаті 20. Отже, лопаті 20 будуть одночасно обертатися разом з валами 15 модулів 12, при обертанні зірочок 17 ланцюгом 22, та разом з валом5 змішувача від електромеханічного привода 9 Фіг. 1, 2, 3). Таким чином, за обертання вала 5 змішувача лопаті 25 будуть змішувати матеріал у вертикальній площині, а лопаті 20 будуть змішувати матеріал у горизонтальній площині. При цьому корпуси 14 модулів 12 та вилки 19 додатково будуть виконувати функції лопатей 25. Після приготування суміші, необхідної якості, вимикають віброзбуджувач 4 і електромеханічний привод 9 та розвантажують суміш із корпусу 1 змішувача, відкриваючи засувку (на кресленнях не показана) у нижній частині корпусу 1 змішувача. Підвищення інтенсивності процесу змішування компонентів суміші, у порівнянні з прототипом, досягаємо за рахунок одночасної дії вібрацій, зумовлених дією віброзбуджувача 4, та турбулізацією процесу, у двох взаємно перпендикулярних площинах, котру утворюють лопаті 20 та 25 за обертання їх разом з валом 5 змішувача та обертання вилок 19 з лопатями 20 разом з валами 15 модулів 12. 2 UA 112626 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 Вібраційний змішувач, що містить корпус змішувача, який пружними елементами з'єднаний з рамою, закріплений до корпусу змішувача віброзбуджувач, всередині корпусу змішувача уміщений, у горизонтальній площині, вал змішувача з лопатями, котрі нерухомо закріплені до нього, причому поміж валом змішувача і корпусом змішувача влаштовані зазори, закриті еластичними ущільненнями, а опори вала змішувача винесені за межі корпусу змішувача і нерухомо закріплені до рами, крім того, з одного боку корпусу змішувача, вал змішувача муфтою з'єднаний з веденим валом електромеханічного привода, нерухомо закріпленого до рами, який відрізняється тим, що вал змішувача виконаний порожнистим із двох повздовжніх частин, нерухомо з'єднаних поміж собою, до одної з повздовжніх частин вала змішувача нерухомо закріплені модулі, які містять корпуси, вали, осі яких розташовані перпендикулярно осі вала змішувача, причому вали модулів змонтовані на опорах, нерухомо закріплених до модулів, з можливістю обертання цих валів відносно корпусів модулів, при цьому на валах модулів, уміщених всередині корпусу змішувача, з одного боку нерухомо закріплені зірочки ланцюгової передачі, розташовані у порожнині вала змішувача, а з другого боку у валах модулів виконані циліндричні отвори, у яких закріплені вилки, з можливістю передачі обертового моменту від валів модулів до вилок, до яких нерухомо закріплені, у горизонтальних площинах, лопаті, а модуль, зовні корпусу змішувача, оснащений зірочкою ланцюгової передачі, що уміщена у порожнині вала змішувача, з можливістю приведення у обертовий рух, одним ланцюгом, зірочок, закріплених на валах всіх модулів, а з другого боку до вала цього модуля нерухомо закріплена конічна зубчаста шестірня, яка знаходиться в зачепленні із зубцями конічного зубчастого колеса, нерухомо закріпленого до рами, окрім цього до другої повздовжньої частини вала змішувача нерухомо закріплені, перпендикулярно до осі вала змішувача, лопаті, з можливістю динамічного балансування вала змішувача, з усіма конструктивними елементами, закріпленими до нього. 3 UA 112626 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
