Установка автоматичного пожежогасіння
Номер патенту: 11622
Опубліковано: 25.12.1996
Автори: Кирилюк Анатолій Якович, Лапин Кузьма Іванович, Поздняков Костянтин Іванович
Формула / Реферат
Установка автоматического пожаротушения, содержащая установленное в линии подачи огнетушащей жидкости запорно-пусковое устройство, узел пуска, соединенный линией связи с пожарными извещателями, и секционный трубопровод с отводами, отличающаяся тем, что, с целью повышения эффективности тушения и снижения металлоемкости установки, каждая секция имеет один отвод, установленный на ее конце перпендикулярно трубопроводу, а диаметр трубы каждой секции определяется из выражения
где Di, Di+1 - диаметры труб предыдущей и последующей секций, м;
Q - расход воды через установку, л/с;
q - расход воды через отвод в секции, л/с;
і - порядковый номер секции, считая по ходу движения потока жидкости.

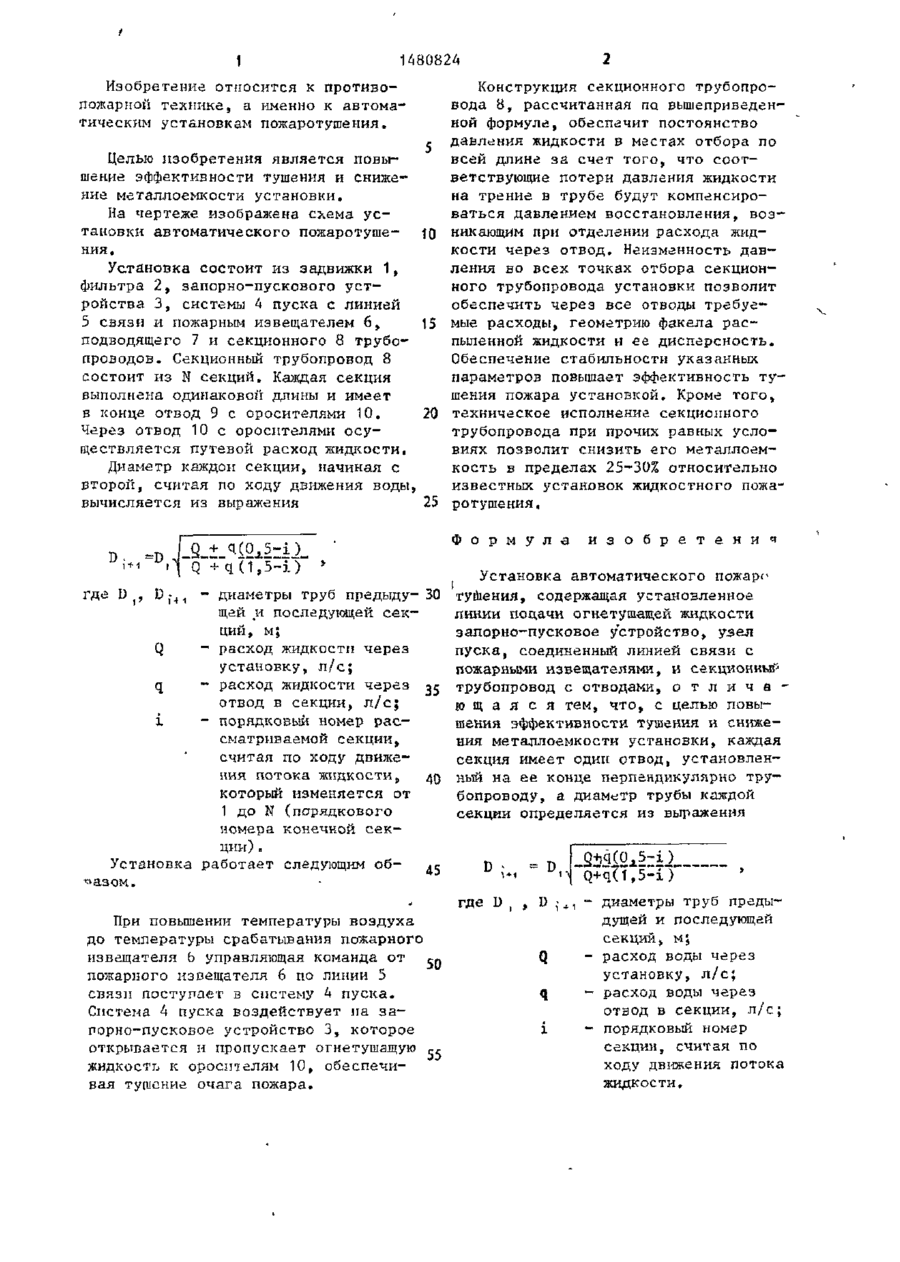

Текст
Изобретение относится к противопожарной технике, а именно к автоматическим установкам пожаротушения, и позволяет повысить эффективность у * тушения и снизить металлоемкость установки. Установка содержит установленное в линии подачи огнетушащей жидкости эапорно-пусковое устройство 3, систему спуска 4 с пожарными извещателями 6 и секционный трубопровод В, снабженный отводами 9, при~ чем каждая секция трубопровода снабжена одним отводом, установленным на ее конце. Оси отвода и трубопровода взаимно перпендикулярны, а диаметр трубы каждой секции определяется из выражения D,-+1=D, -{о+ъСО ,5 0,5-i), где D } , D itl диаметры трубопроводов предыдущей и последующей секций, м; Q - расход жидкости через установку, л/с;
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for automatic fire-extinguishing
Автори англійськоюPozdniakov Kostiantyn Ivanovych, Lapin Kuzma Ivanovych, Kyryliuk Anatolii Yakovych
Назва патенту російськоюУстановка автоматического пожаротушения
Автори російськоюПоздняков Константин Иванович, Лапин Кузьма Иванович, Кирилюк Анатолий Яковлевич
МПК / Мітки
МПК: A62C 35/00
Мітки: установка, пожежогасіння, автоматичного
