Пристрій для 3d-друкування

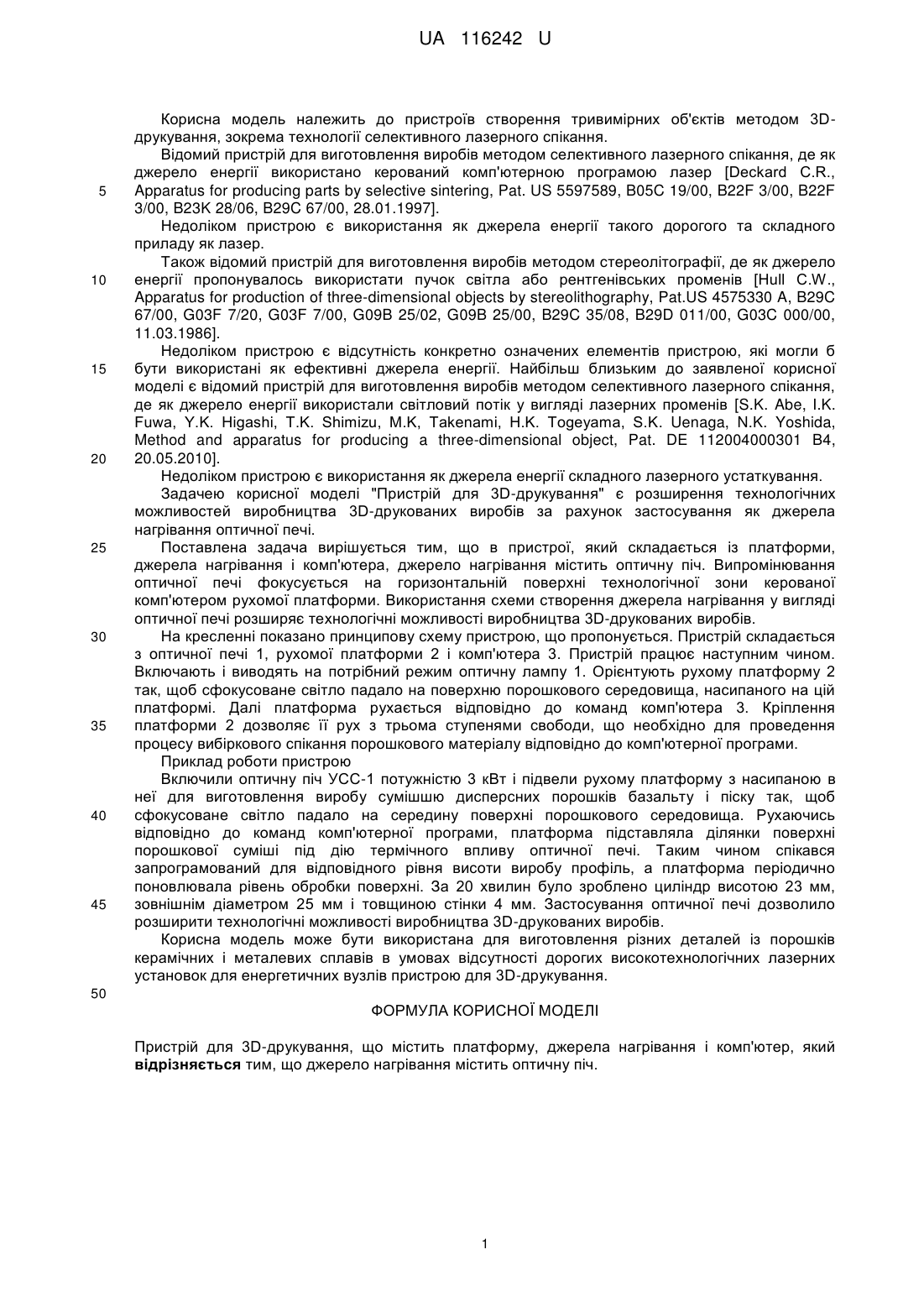

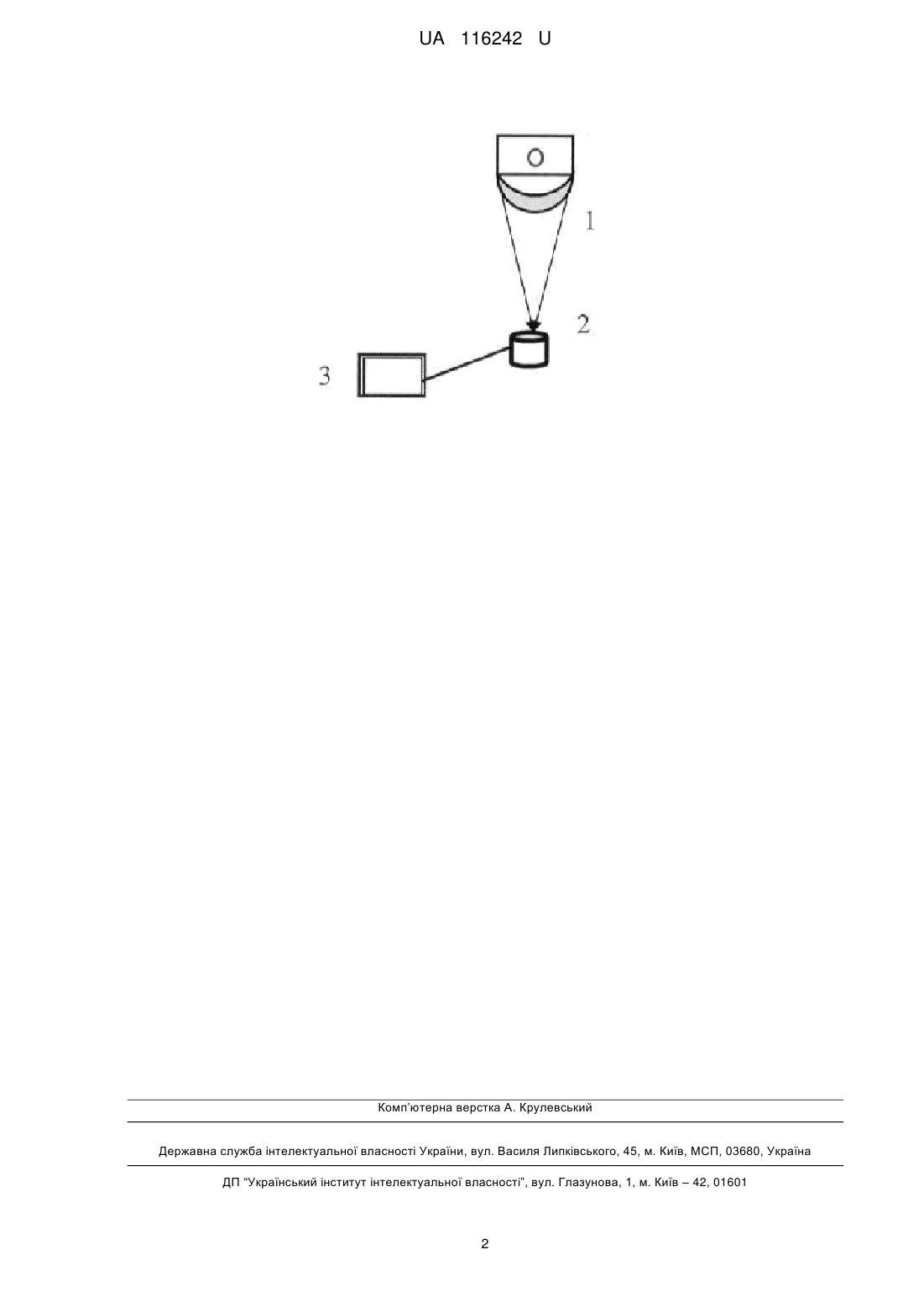

Реферат: Пристрій для 3D-друкування містить платформу, джерело нагрівання і комп'ютер. Джерело нагрівання містить оптичну піч. UA 116242 U (12) UA 116242 U UA 116242 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до пристроїв створення тривимірних об'єктів методом 3Dдрукування, зокрема технології селективного лазерного спікання. Відомий пристрій для виготовлення виробів методом селективного лазерного спікання, де як джерело енергії використано керований комп'ютерною програмою лазер [Deckard C.R., Apparatus for producing parts by selective sintering, Pat. US 5597589, B05C 19/00, B22F 3/00, B22F 3/00, B23K 28/06, B29C 67/00, 28.01.1997]. Недоліком пристрою є використання як джерела енергії такого дорогого та складного приладу як лазер. Також відомий пристрій для виготовлення виробів методом стереолітографії, де як джерело енергії пропонувалось використати пучок світла або рентгенівських променів [Hull C.W., Apparatus for production of three-dimensional objects by stereolithography, Pat.US 4575330 A, B29C 67/00, G03F 7/20, G03F 7/00, G09B 25/02, G09B 25/00, B29C 35/08, B29D 011/00, G03C 000/00, 11.03.1986]. Недоліком пристрою є відсутність конкретно означених елементів пристрою, які могли б бути використані як ефективні джерела енергії. Найбільш близьким до заявленої корисної моделі є відомий пристрій для виготовлення виробів методом селективного лазерного спікання, де як джерело енергії використали світловий потік у вигляді лазерних променів [S.K. Abe, I.K. Fuwa, Y.K. Higashi, T.K. Shimizu, M.K, Takenami, Η.Κ. Togeyama, S.K. Uenaga, N.K. Yoshida, Method and apparatus for producing a three-dimensional object, Pat. DE 112004000301 B4, 20.05.2010]. Недоліком пристрою є використання як джерела енергії складного лазерного устаткування. Задачею корисної моделі "Пристрій для 3D-друкування" є розширення технологічних можливостей виробництва 3D-друкованих виробів за рахунок застосування як джерела нагрівання оптичної печі. Поставлена задача вирішується тим, що в пристрої, який складається із платформи, джерела нагрівання і комп'ютера, джерело нагрівання містить оптичну піч. Випромінювання оптичної печі фокусується на горизонтальній поверхні технологічної зони керованої комп'ютером рухомої платформи. Використання схеми створення джерела нагрівання у вигляді оптичної печі розширяє технологічні можливості виробництва 3D-друкованих виробів. На кресленні показано принципову схему пристрою, що пропонується. Пристрій складається з оптичної печі 1, рухомої платформи 2 і комп'ютера 3. Пристрій працює наступним чином. Включають і виводять на потрібний режим оптичну лампу 1. Орієнтують рухому платформу 2 так, щоб сфокусоване світло падало на поверхню порошкового середовища, насипаного на цій платформі. Далі платформа рухається відповідно до команд комп'ютера 3. Кріплення платформи 2 дозволяє її рух з трьома ступенями свободи, що необхідно для проведення процесу вибіркового спікання порошкового матеріалу відповідно до комп'ютерної програми. Приклад роботи пристрою Включили оптичну піч УСС-1 потужністю 3 кВт і підвели рухому платформу з насипаною в неї для виготовлення виробу сумішшю дисперсних порошків базальту і піску так, щоб сфокусоване світло падало на середину поверхні порошкового середовища. Рухаючись відповідно до команд комп'ютерної програми, платформа підставляла ділянки поверхні порошкової суміші під дію термічного впливу оптичної печі. Таким чином спікався запрограмований для відповідного рівня висоти виробу профіль, а платформа періодично поновлювала рівень обробки поверхні. За 20 хвилин було зроблено циліндр висотою 23 мм, зовнішнім діаметром 25 мм і товщиною стінки 4 мм. Застосування оптичної печі дозволило розширити технологічні можливості виробництва 3D-друкованих виробів. Корисна модель може бути використана для виготовлення різних деталей із порошків керамічних і металевих сплавів в умовах відсутності дорогих високотехнологічних лазерних установок для енергетичних вузлів пристрою для 3D-друкування. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для 3D-друкування, що містить платформу, джерела нагрівання і комп'ютер, який відрізняється тим, що джерело нагрівання містить оптичну піч. 1 UA 116242 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
