Пристрій для друкування мультиформатних зображень на світлочутливій плівці

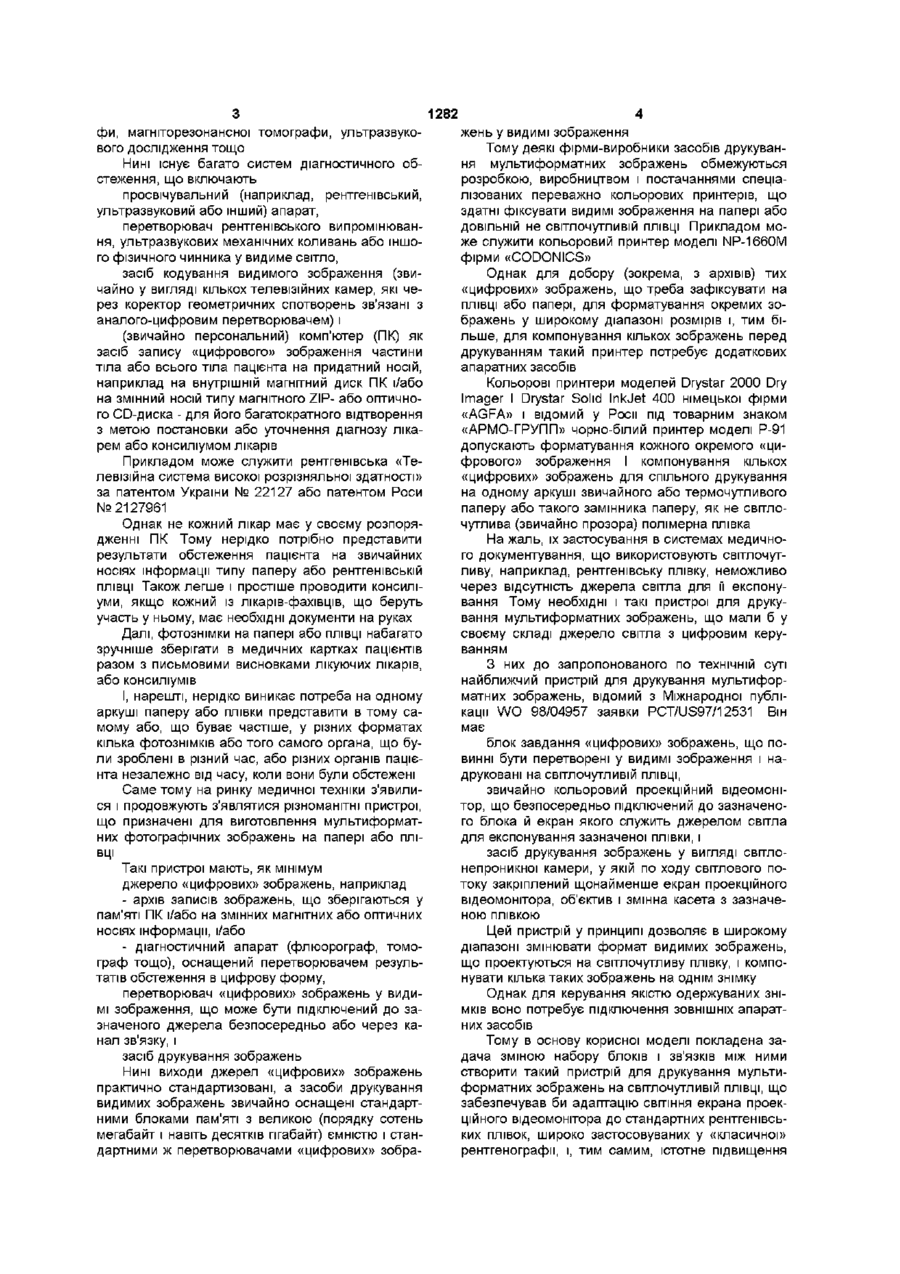

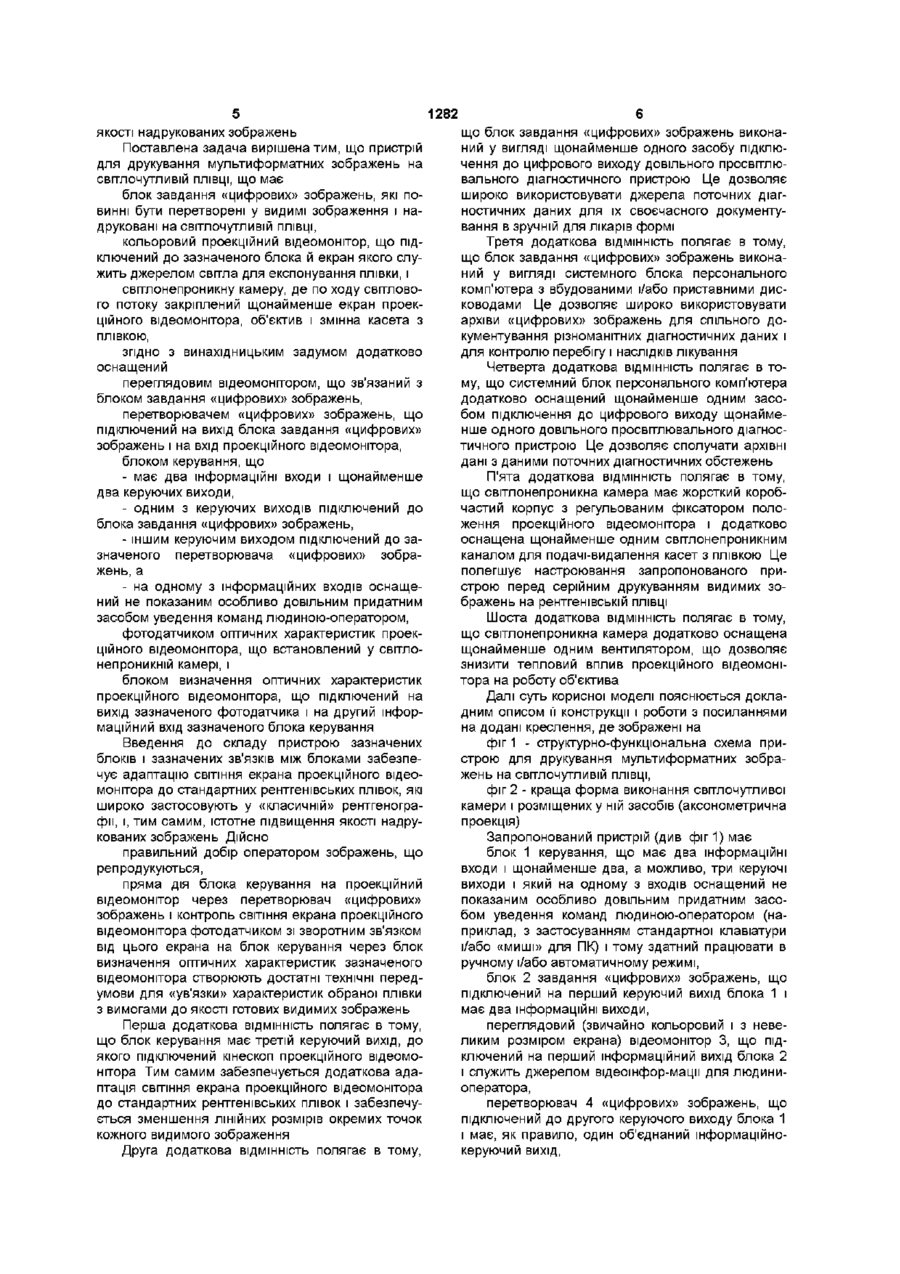

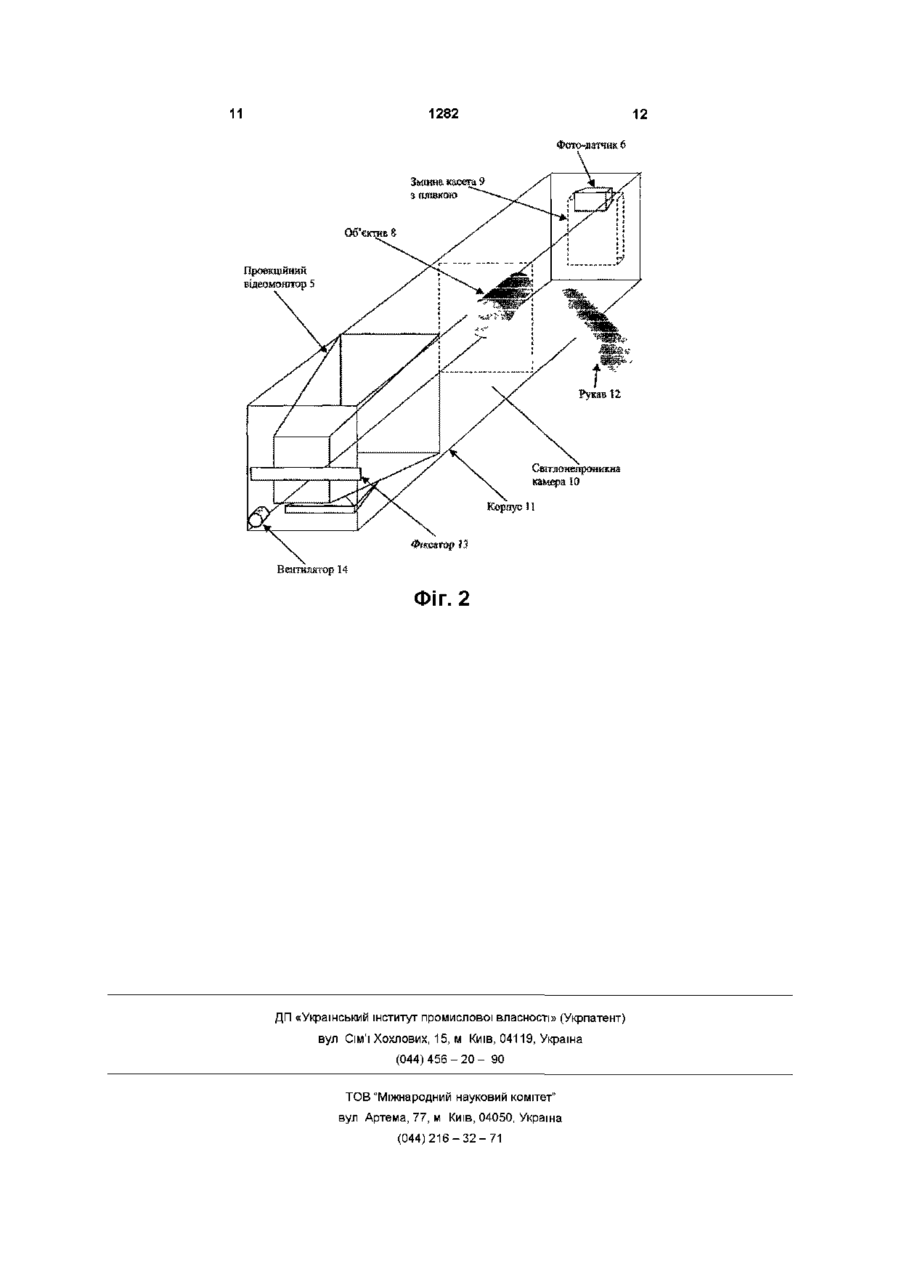

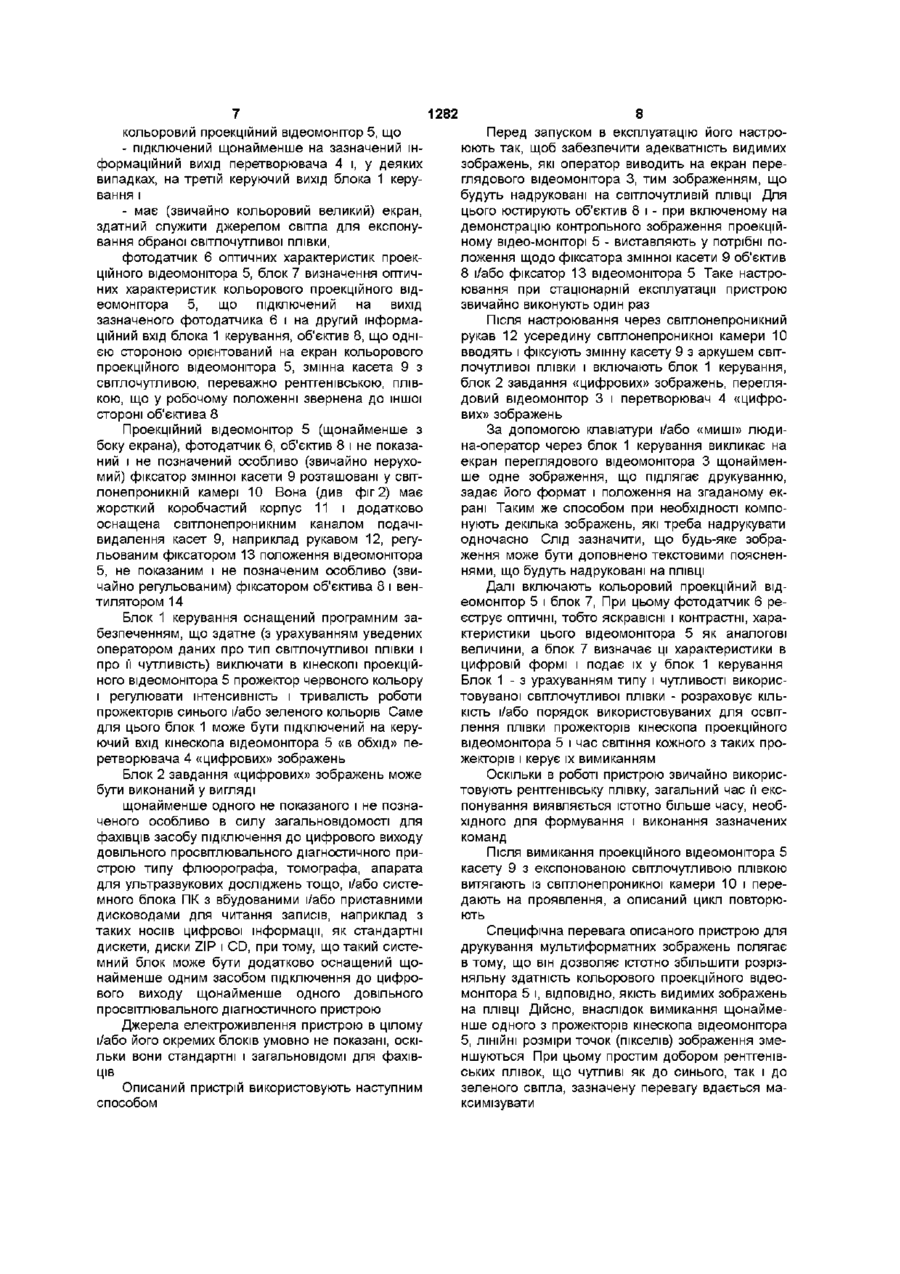

1 Пристрій для друкування мул ьти фор мати их переглядовим відеомонітором, що зв'язаний з блоком завдання «цифрових» зображень, перетворювачем «цифрових» зображень, що підключений на вихід блока завдання «цифрових» зображень і на вхід проекційного відеомонітора, блоком керування, що - має два інформаційні входи і щонайменше два керуючих виходи, - одним з керуючих виходів підключений до блока завдання «цифрових» зображень, - іншим керуючим виходом підключений до зазначеного перетворювача «цифрових» зображень, а - на одному з інформаційних входів оснащений придатним засобом уведення команд людиноюоператором, фотодатчиком оптичних характеристик проекційного відеомонітора, що встановлений у світлонепроникній камері, і блоком визначення оптичних характеристик проекційного відеомонітора, що підключений на вихід зазначеного фотодатчика і на другий інформаційний вхід зазначеного блока керування 2 Пристрій за п 1, який відрізняється тим, що блок керування має третій керуючий вихід, до якого підключений кінескоп проекційного відеомонітора 3 Пристрій за п 1, який відрізняється тим, що блок завдання «цифрових» зображень виконаний у вигляді щонайменше одного засобу підключення до цифрового виходу довільного просвітлювального діагностичного пристрою 4 Пристрій за п 1, який відрізняється тим, що блок завдання «цифрових» зображень виконаний у вигляді системного блока персонального комп'ютера з вбудованими і/або приставними дисководами 5 Пристрій за п 4, який відрізняється тим, що системний блок персонального комп'ютера додатково оснащений щонайменше одним засобом підключення до цифрового виходу щонайменше одного довільного просвітлювального діагностичного пристрою 6 Пристрій за п 1, який відрізняється тим, що світлонепроникна камера має жорсткий коробчастий корпус з регульованим фіксатором положення проекційного відеомонітора і додатково оснащена щонайменше одним світлонепроникним каналом для подачі-видалення касет з плівкою 7 Пристрій за п 6, який відрізняється тим, що світлонепроникна камера додатково оснащена щонайменше одним вентилятором Корисна модель відноситься до конструкції пристроїв на основі фотографічних камер для одержання мул ьти фор мати их зображень з екрана відеомонітора переважно персонального комп'ютера Ці пристрої можуть бути використані для документування на світлочутливій переважно рентгенівській ПЛІВЦІ таких результатів обстеження частин тіла людини або тварини, що були отримані шляхом цифрової рентгенографи, цифрової субстракційної ангіографії, комп'ютерної томогра зображень на світлочутливій ПЛІВЦІ, ЩО має блок завдання «цифрових» зображень, що повинні бути перетворені у видимі зображення і надруковані на зазначеній світлочутливій ПЛІВЦІ, кольоровий проекційний відеомонітор, що підключений до зазначеного блока й екран якого служить джерелом світла для експонування плівки, і світлонепроникну камеру, де по ходу світлового потоку закріплений щонайменше екран проекційного відеомонітора, об'єктив і змінна касета з плівкою, який відрізняється тим, що воно додатково оснащено 00 1282 4 фи, магніторезонансної томографи, ультразвукожень у видимі зображення вого дослідження тощо Тому деякі фірми-виробники засобів друкування мультиформатних зображень обмежуються Нині існує багато систем діагностичного оброзробкою, виробництвом і постачаннями спеціастеження, що включають лізованих переважно кольорових принтерів, що просвічувальний (наприклад, рентгенівський, здатні фіксувати видимі зображення на папері або ультразвуковий або інший) апарат, ДОВІЛЬНІЙ не світлочутливій ПЛІВЦІ Прикладом моперетворювач рентгенівського випромінюванже служити кольоровий принтер моделі NP-1660M ня, ультразвукових механічних коливань або іншофірми «CODONICS» го фізичного чинника у видиме світло, засіб кодування видимого зображення (звиОднак для добору (зокрема, з архівів) тих чайно у вигляді кількох телевізійних камер, які че«цифрових» зображень, що треба зафіксувати на рез коректор геометричних спотворень зв'язані з ПЛІВЦІ або папері, для форматування окремих зоаналого-цифровим перетворювачем) і бражень у широкому діапазоні розмірів і, тим більше, для компонування кількох зображень перед (звичайно персональний) комп'ютер (ПК) як друкуванням такий принтер потребує додаткових засіб запису «цифрового» зображення частини апаратних засобів тіла або всього тіла пацієнта на придатний носій, наприклад на внутрішній магнітний диск ПК і/або Кольорові принтери моделей Drystar 2000 Dry на змінний носій типу магнітного ZIP- або оптичноImager I Drystar Solid InkJet 400 німецької фірми го CD-диска - для його багатократного відтворення «AGFA» і відомий у Роси під товарним знаком з метою постановки або уточнення діагнозу ліка«АРМО-ГРУПП» чорно-білий принтер моделі Р-91 рем або консиліумом лікарів допускають форматування кожного окремого «цифрового» зображення І компонування кількох Прикладом може служити рентгенівська «Те«цифрових» зображень для спільного друкування левізійна система високої розрізняльної здатності» на одному аркуші звичайного або термочутливого за патентом України № 22127 або патентом Роси паперу або такого замінника паперу, як не світло№2127961 чутлива (звичайно прозора) полімерна плівка Однак не кожний лікар має у своєму розпорядженні ПК Тому нерідко потрібно представити На жаль, їх застосування в системах медичнорезультати обстеження пацієнта на звичайних го документування, що використовують світлочутносіях інформації типу паперу або рентгенівській ливу, наприклад, рентгенівську плівку, неможливо ПЛІВЦІ Також легше і простіше проводити консилічерез відсутність джерела світла для її експонууми, якщо кожний із лікарів-фахівців, що беруть вання Тому необхідні і такі пристрої для друкуучасть у ньому, має необхідні документи на руках вання мультиформатних зображень, що мали б у своєму складі джерело світла з цифровим керуДалі, фотознімки на папері або ПЛІВЦІ набагато ванням зручніше зберігати в медичних картках пацієнтів разом з письмовими висновками лікуючих лікарів, З них до запропонованого по технічній суті або консиліумів найближчий пристрій для друкування мультиформатних зображень, відомий з Міжнародної публіІ, нарешті, нерідко виникає потреба на одному кації WO 98/04957 заявки PCT/US97/12531 Він аркуші паперу або плівки представити в тому самає мому або, що буває частіше, у різних форматах кілька фотознімків або того самого органа, що бублок завдання «цифрових» зображень, що поли зроблені в різний час, або різних органів пацієвинні бути перетворені у видимі зображення і нанта незалежно від часу, коли вони були обстежені друковані на світлочутливій ПЛІВЦІ, Саме тому на ринку медичної техніки з'явилизвичайно кольоровий проекційний відеомоніся і продовжують з'являтися різноманітні пристрої, тор, що безпосередньо підключений до зазначенощо призначені для виготовлення мультиформатго блока й екран якого служить джерелом світла них фотографічних зображень на папері або ПЛІдля експонування зазначеної плівки, і ВЦІ засіб друкування зображень у вигляді світлонепроникної камери, у якій по ходу світлового поТакі пристрої мають, як мінімум току закріплений щонайменше екран проекційного джерело «цифрових» зображень, наприклад відеомонітора, об'єктив і змінна касета з зазначе- архів записів зображень, що зберігаються у ною плівкою пам'яті ПК і/або на змінних магнітних або оптичних носіях інформації, і/або Цей пристрій у принципі дозволяє в широкому діапазоні змінювати формат видимих зображень, - діагностичний апарат (флюорограф, томощо проектуються на світлочутливу плівку, і компограф тощо), оснащений перетворювачем резульнувати кілька таких зображень на однім знімку татів обстеження в цифрову форму, перетворювач «цифрових» зображень у видиОднак для керування якістю одержуваних ЗНІмі зображення, що може бути підключений до заМКІВ воно потребує підключення ЗОВНІШНІХ апаратзначеного джерела безпосередньо або через каних засобів нал зв'язку, і Тому в основу корисної моделі покладена задача зміною набору блоків і зв'язків між ними засіб друкування зображень створити такий пристрій для друкування мультиНині ВИХОДИ джерел «цифрових» зображень форматних зображень на світлочутливій ПЛІВЦІ, ЩО практично стандартизовані, а засоби друкування забезпечував би адаптацію СВІТІННЯ екрана проеквидимих зображень звичайно оснащені стандартційного відеомонітора до стандартних рентгенівсьними блоками пам'яті з великою (порядку сотень ких плівок, широко застосовуваних у «класичної» мегабайт і навіть десятків гігабайт) ємністю і станрентгенографи, і, тим самим, істотне підвищення дартними ж перетворювачами «цифрових» зобра 1282 якості надрукованих зображень Поставлена задача вирішена тим, що пристрій для друкування мул ьти фор мати их зображень на світлочутливій ПЛІВЦІ, що має блок завдання «цифрових» зображень, які повинні бути перетворені у видимі зображення і надруковані на світлочутливій ПЛІВЦІ, кольоровий проекційний відеомонітор, що підключений до зазначеного блока й екран якого служить джерелом світла для експонування плівки, і світлонепроникну камеру, де по ходу світлового потоку закріплений щонайменше екран проекційного відеомонітора, об'єктив і змінна касета з плівкою, згідно з винахідницьким задумом додатково оснащений переглядовим відеомонітором, що зв'язаний з блоком завдання «цифрових» зображень, перетворювачем «цифрових» зображень, що підключений на вихід блока завдання «цифрових» зображень і на вхід проекційного відеомонітора, блоком керування, що - має два інформаційні входи і щонайменше два керуючих виходи, - одним з керуючих виходів підключений до блока завдання «цифрових» зображень, - іншим керуючим виходом підключений до зазначеного перетворювача «цифрових» зображень, а - на одному з інформаційних входів оснащений не показаним особливо довільним придатним засобом уведення команд людиною-оператором, фотодатчиком оптичних характеристик проекційного відеомонітора, що встановлений у світлонепроникній камері, і блоком визначення оптичних характеристик проекційного відеомонітора, що підключений на вихід зазначеного фотодатчика і на другий інформаційний вхід зазначеного блока керування Введення до складу пристрою зазначених блоків і зазначених зв'язків між блоками забезпечує адаптацію СВІТІННЯ екрана проекційного відеомонітора до стандартних рентгенівських плівок, які широко застосовують у «класичній» рентгенографи, і, тим самим, істотне підвищення якості надрукованих зображень Дійсно правильний добір оператором зображень, що репродукуються, пряма дія блока керування на проекційний відеомонітор через перетворювач «цифрових» зображень і контроль СВІТІННЯ екрана проекційного відеомонітора фотодатчиком зі зворотним зв'язком від цього екрана на блок керування через блок визначення оптичних характеристик зазначеного відеомонітора створюють достатні технічні передумови для «ув'язки» характеристик обраної плівки з вимогами до якості готових видимих зображень Перша додаткова ВІДМІННІСТЬ полягає в тому, що блок керування має третій керуючий вихід, до якого підключений кінескоп проекційного відеомонітора Тим самим забезпечується додаткова адаптація СВІТІННЯ екрана проекційного відеомонітора до стандартних рентгенівських плівок і забезпечується зменшення ЛІНІЙНИХ розмірів окремих точок кожного видимого зображення Друга додаткова ВІДМІННІСТЬ полягає в тому, 6 що блок завдання «цифрових» зображень виконаний у вигляді щонайменше одного засобу підключення до цифрового виходу довільного просвітлювального діагностичного пристрою Це дозволяє широко використовувати джерела поточних діагностичних даних для їх своєчасного документування в зручній для лікарів формі Третя додаткова ВІДМІННІСТЬ полягає в тому, що блок завдання «цифрових» зображень виконаний у вигляді системного блока персонального комп'ютера з вбудованими і/або приставними дисководами Це дозволяє широко використовувати архіви «цифрових» зображень для спільного документування різноманітних діагностичних даних і для контролю перебігу і наслідків лікування Четверта додаткова ВІДМІННІСТЬ полягає в тому, що системний блок персонального комп'ютера додатково оснащений щонайменше одним засобом підключення до цифрового виходу щонайменше одного довільного просвітлювального діагностичного пристрою Це дозволяє сполучати архівні дані з даними поточних діагностичних обстежень П'ята додаткова ВІДМІННІСТЬ полягає в тому, що світлонепроникна камера має жорсткий коробчастий корпус з регульованим фіксатором положення проекційного відеомонітора і додатково оснащена щонайменше одним світлонепроникним каналом для подачі-видалення касет з плівкою Це полегшує настроювання запропонованого пристрою перед серійним друкуванням видимих зображень на рентгенівській ПЛІВЦІ Шоста додаткова ВІДМІННІСТЬ полягає в тому, що світлонепроникна камера додатково оснащена щонайменше одним вентилятором, що дозволяє знизити тепловий вплив проекційного відеомонітора на роботу об'єктива Далі суть корисної моделі пояснюється докладним описом її конструкції і роботи з посиланнями на додані креслення, де зображені на фіг 1 - структурно-функціональна схема пристрою для друкування мул ьти фор мати их зображень на світлочутливій ПЛІВЦІ, фіг 2 - краща форма виконання світлочутливої камери і розміщених у ній засобів (аксонометрична проекція) Запропонований пристрій (див фіг 1) має блок 1 керування, що має два інформаційні входи і щонайменше два, а можливо, три керуючі виходи і який на одному з входів оснащений не показаним особливо довільним придатним засобом уведення команд людиною-оператором (наприклад, з застосуванням стандартної клавіатури і/або «миші» для ПК) і тому здатний працювати в ручному і/або автоматичному режимі, блок 2 завдання «цифрових» зображень, що підключений на перший керуючий вихід блока 1 і має два інформаційні виходи, переглядовий (звичайно кольоровий і з невеликим розміром екрана) відеомонітор 3, що підключений на перший інформаційний вихід блока 2 і служить джерелом відеоінфор-мацм для людиниоператора, перетворювач 4 «цифрових» зображень, що підключений до другого керуючого виходу блока 1 і має, як правило, один об'єднаний інформаційнокеруючий вихід, 1282 кольоровий проекційний відеомонітор 5, що - підключений щонайменше на зазначений інформаційний вихід перетворювача 4 і, у деяких випадках, на третій керуючий вихід блока 1 керування і - має (звичайно кольоровий великий) екран, здатний служити джерелом світла для експонування обраної світлочутливої плівки, фотодатчик 6 оптичних характеристик проекційного відеомонітора 5, блок 7 визначення оптичних характеристик кольорового проекційного відеомонітора 5, що підключений на вихід зазначеного фотодатчика 6 і на другий інформаційний вхід блока 1 керування, об'єктив 8, що однією стороною орієнтований на екран кольорового проекційного відеомонітора 5, змінна касета 9 з світлочутливою, переважно рентгенівською, плівкою, що у робочому положенні звернена до іншої стороні об'єктива 8 Проекційний відеомонітор 5 (щонайменше з боку екрана), фотодатчик 6, об'єктив 8 і не показаний і не позначений особливо (звичайно нерухомий) фіксатор змінної касети 9 розташовані у світлонепроникній камері 10 Вона (див фіг 2) має жорсткий коробчастий корпус 11 і додатково оснащена світлонепроникним каналом подачівидалення касет 9, наприклад рукавом 12, регульованим фіксатором 13 положення відеомонітора 5, не показаним і не позначеним особливо (звичайно регульованим) фіксатором об'єктива 8 і вентилятором 14 Блок 1 керування оснащений програмним забезпеченням, що здатне (з урахуванням уведених оператором даних про тип світлочутливої плівки і про її чутливість) виключати в кінескопі проекційного відеомонітора 5 прожектор червоного кольору і регулювати інтенсивність і тривалість роботи прожекторів синього і/або зеленого кольорів Саме для цього блок 1 може бути підключений на керуючий вхід кінескопа відеомонітора 5 «в обхід» перетворювача 4 «цифрових» зображень Блок 2 завдання «цифрових» зображень може бути виконаний у вигляді щонайменше одного не показаного і не позначеного особливо в силу загальновідомості для фахівців засобу підключення до цифрового виходу довільного просвітлювального діагностичного пристрою типу флюорографа, томографа, апарата для ультразвукових досліджень тощо, і/або системного блока ПК з вбудованими і/або приставними дисководами для читання записів, наприклад з таких носив цифрової інформації, як стандартні дискети, диски ZIP і CD, при тому, що такий системний блок може бути додатково оснащений щонайменше одним засобом підключення до цифрового виходу щонайменше одного довільного просвітлювального діагностичного пристрою Джерела електроживлення пристрою в цілому і/або його окремих блоків умовно не показані, оскільки вони стандартні і загальновідомі для фахівців Описаний пристрій використовують наступним способом 8 Перед запуском в експлуатацію його настроюють так, щоб забезпечити адекватність видимих зображень, які оператор виводить на екран переглядового відеомонітора 3, тим зображенням, що будуть надруковані на світлочутливій ПЛІВЦІ ДЛЯ цього юстирують об'єктив 8 і - при включеному на демонстрацію контрольного зображення проекційному відео-моніторі 5 - виставляють у потрібні положення щодо фіксатора змінної касети 9 об'єктив 8 і/або фіксатор 13 відеомонітора 5 Таке настроювання при стаціонарній експлуатації пристрою звичайно виконують один раз Після настроювання через світлонепроникний рукав 12 усередину світлонепроникної камери 10 вводять і фіксують змінну касету 9 з аркушем світлочутливої плівки і включають блок 1 керування, блок 2 завдання «цифрових» зображень, переглядовий відеомонітор 3 і перетворювач 4 «цифрових» зображень За допомогою клавіатури і/або «миші» людина-оператор через блок 1 керування викликає на екран переглядового відеомонітора 3 щонайменше одне зображення, що підлягає друкуванню, задає його формат і положення на згаданому екрані Таким же способом при необхідності компонують декілька зображень, які треба надрукувати одночасно Слід зазначити, що будь-яке зображення може бути доповнено текстовими поясненнями, що будуть надруковані на ПЛІВЦІ Далі включають кольоровий проекційний відеомонітор 5 і блок 7, При цьому фотодатчик 6 реєструє оптичні, тобто яскравісні і контрастні, характеристики цього відеомонітора 5 як аналогові величини, а блок 7 визначає ці характеристики в цифровій формі і подає їх у блок 1 керування Блок 1 - з урахуванням типу і чутливості використовуваної світлочутливої плівки - розраховує КІЛЬКІСТЬ і/або порядок використовуваних для освітлення плівки прожекторів кінескопа проекційного відеомонітора 5 і час СВІТІННЯ КОЖНОГО З таких про жекторів і керує їх вимиканням Оскільки В роботі пристрою звичайно використовують рентгенівську плівку, загальний час її експонування виявляється істотно більше часу, необхідного для формування і виконання зазначених команд Після вимикання проекційного відеомонітора 5 касету 9 з експонованою світлочутливою плівкою витягають із світлонепроникної камери 10 і передають на проявлення, а описаний цикл повторюють Специфічна перевага описаного пристрою для друкування мул ьти фор мати их зображень полягає в тому, що він дозволяє істотно збільшити розрізняльну здатність кольорового проекційного відеомонітора 5 і, ВІДПОВІДНО, якість видимих зображень на ПЛІВЦІ Дійсно, внаслідок вимикання щонайменше одного з прожекторів кінескопа відеомонітора 5, ЛІНІЙНІ розміри точок (пікселів) зображення зменшуються При цьому простим добором рентгенівських плівок, що чутливі як до синього, так і до зеленого світла, зазначену перевагу вдається максимізувати 1282 10 Блок визначення оптичних хйракте риетак проекційного відеомоттора Переглядовий вщеомоштор Блок задания «цифрових» зображень Перетворювач «цифрових» зображень Фіг. 1 11 1282 12 Фото-датчик б Змінна касета 9 з плівкою Об'єктив 8 Проекційний вшеомонітор 5 Світлонепроникна камера Ш Корпус 11 Фіксатор 13 Венткмтор 14 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
