Магнітна пружина

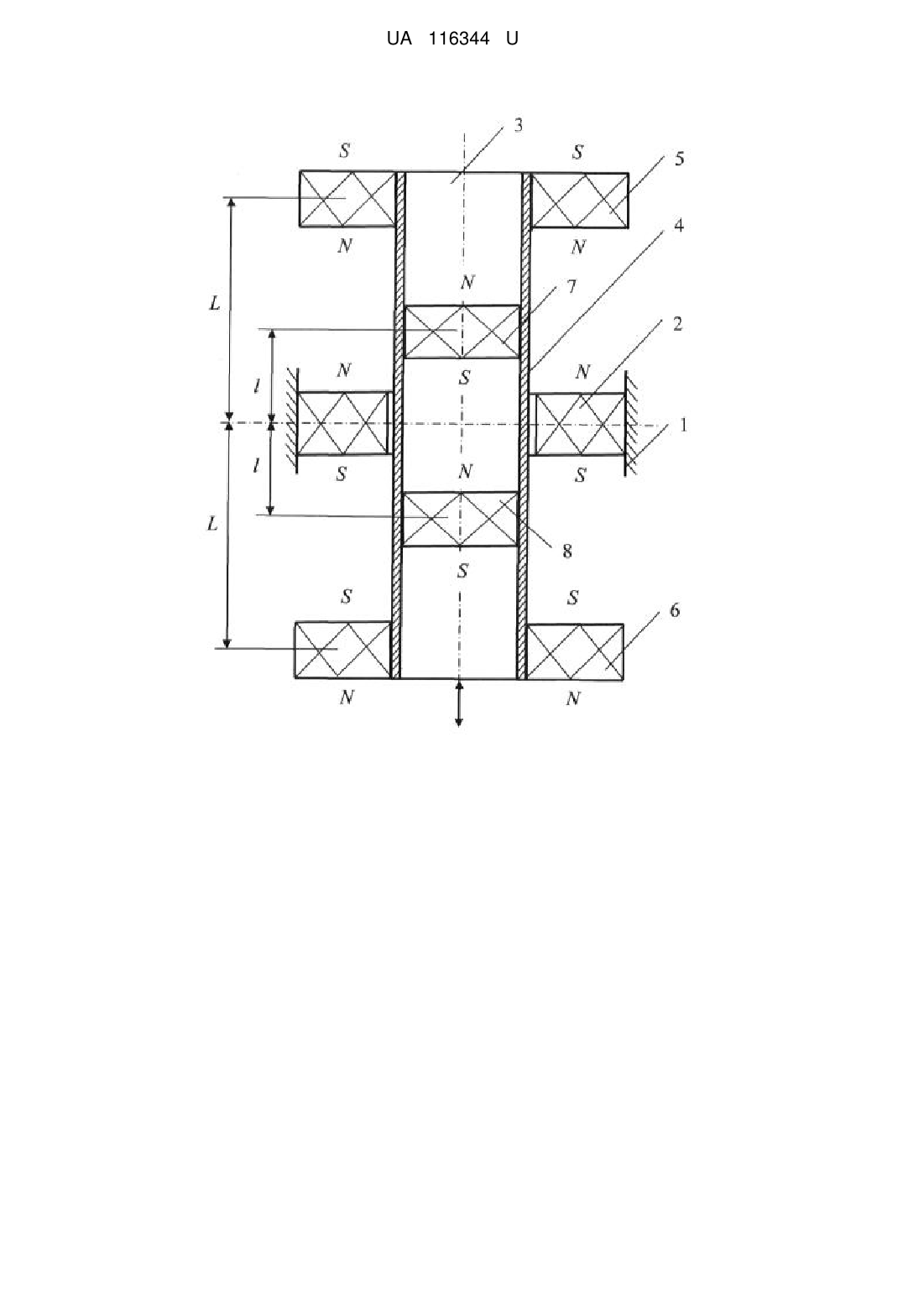

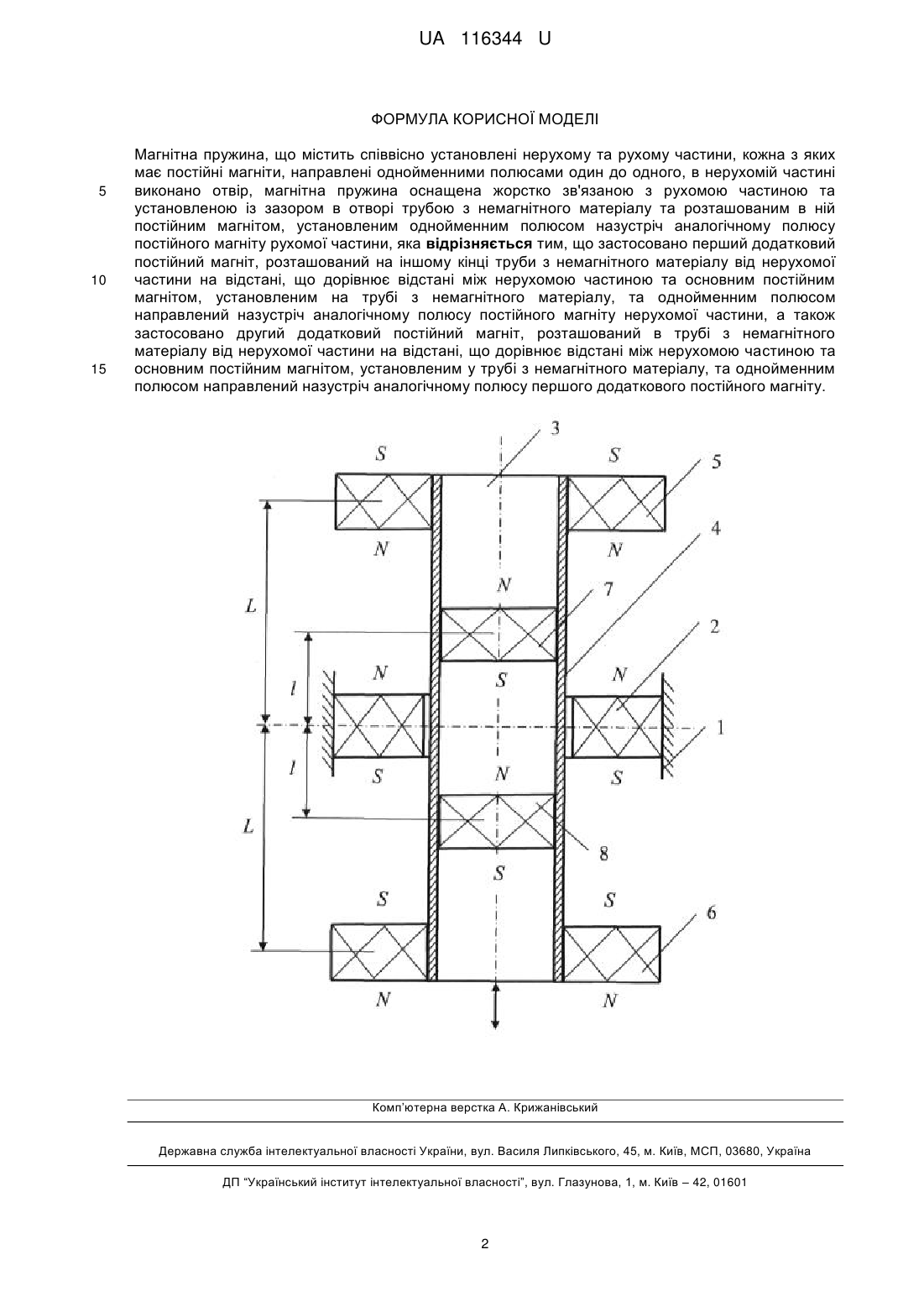

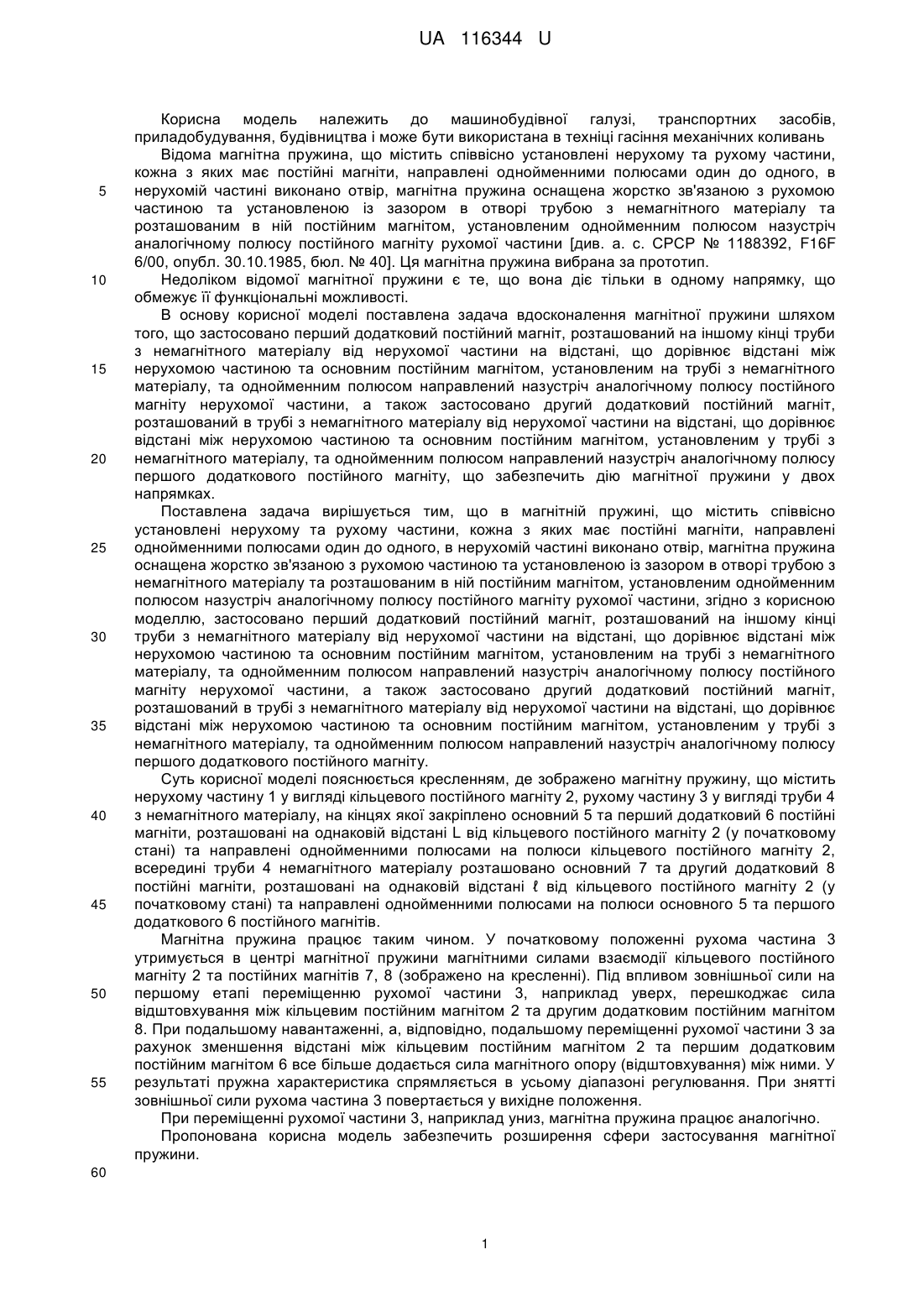

Реферат: Магнітна пружина містить співвісно установлені нерухому та рухому частини, кожна з яких має постійні магніти, направлені однойменними полюсами один до одного. В нерухомій частині виконано отвір. Магнітна пружина оснащена жорстко зв'язаною з рухомою частиною та установленою із зазором в отворі трубою з немагнітного матеріалу та розташованим в ній постійним магнітом, установленим однойменним полюсом назустріч аналогічному полюсу постійного магніту рухомої частини. Застосовано перший додатковий постійний магніт, розташований на іншому кінці труби з немагнітного матеріалу від нерухомої частини на відстані, що дорівнює відстані між нерухомою частиною та основним постійним магнітом, установленим на трубі з немагнітного матеріалу, та однойменним полюсом направлений назустріч аналогічному полюсу постійного магніту нерухомої частини. Додатково пружина має другий постійний магніт, розташований в трубі з немагнітного матеріалу від нерухомої частини на відстані, що дорівнює відстані між нерухомою частиною та основним постійним магнітом, установленим у трубі з немагнітного матеріалу, та однойменним полюсом направлений назустріч аналогічному полюсу першого додаткового постійного магніту. UA 116344 U (12) UA 116344 U UA 116344 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудівної галузі, транспортних засобів, приладобудування, будівництва і може бути використана в техніці гасіння механічних коливань Відома магнітна пружина, що містить співвісно установлені нерухому та рухому частини, кожна з яких має постійні магніти, направлені однойменними полюсами один до одного, в нерухомій частині виконано отвір, магнітна пружина оснащена жорстко зв'язаною з рухомою частиною та установленою із зазором в отворі трубою з немагнітного матеріалу та розташованим в ній постійним магнітом, установленим однойменним полюсом назустріч аналогічному полюсу постійного магніту рухомої частини [див. а. с. СРСР № 1188392, F16F 6/00, опубл. 30.10.1985, бюл. № 40]. Ця магнітна пружина вибрана за прототип. Недоліком відомої магнітної пружини є те, що вона діє тільки в одному напрямку, що обмежує її функціональні можливості. В основу корисної моделі поставлена задача вдосконалення магнітної пружини шляхом того, що застосовано перший додатковий постійний магніт, розташований на іншому кінці труби з немагнітного матеріалу від нерухомої частини на відстані, що дорівнює відстані між нерухомою частиною та основним постійним магнітом, установленим на трубі з немагнітного матеріалу, та однойменним полюсом направлений назустріч аналогічному полюсу постійного магніту нерухомої частини, а також застосовано другий додатковий постійний магніт, розташований в трубі з немагнітного матеріалу від нерухомої частини на відстані, що дорівнює відстані між нерухомою частиною та основним постійним магнітом, установленим у трубі з немагнітного матеріалу, та однойменним полюсом направлений назустріч аналогічному полюсу першого додаткового постійного магніту, що забезпечить дію магнітної пружини у двох напрямках. Поставлена задача вирішується тим, що в магнітній пружині, що містить співвісно установлені нерухому та рухому частини, кожна з яких має постійні магніти, направлені однойменними полюсами один до одного, в нерухомій частині виконано отвір, магнітна пружина оснащена жорстко зв'язаною з рухомою частиною та установленою із зазором в отворі трубою з немагнітного матеріалу та розташованим в ній постійним магнітом, установленим однойменним полюсом назустріч аналогічному полюсу постійного магніту рухомої частини, згідно з корисною моделлю, застосовано перший додатковий постійний магніт, розташований на іншому кінці труби з немагнітного матеріалу від нерухомої частини на відстані, що дорівнює відстані між нерухомою частиною та основним постійним магнітом, установленим на трубі з немагнітного матеріалу, та однойменним полюсом направлений назустріч аналогічному полюсу постійного магніту нерухомої частини, а також застосовано другий додатковий постійний магніт, розташований в трубі з немагнітного матеріалу від нерухомої частини на відстані, що дорівнює відстані між нерухомою частиною та основним постійним магнітом, установленим у трубі з немагнітного матеріалу, та однойменним полюсом направлений назустріч аналогічному полюсу першого додаткового постійного магніту. Суть корисної моделі пояснюється кресленням, де зображено магнітну пружину, що містить нерухому частину 1 у вигляді кільцевого постійного магніту 2, рухому частину 3 у вигляді труби 4 з немагнітного матеріалу, на кінцях якої закріплено основний 5 та перший додатковий 6 постійні магніти, розташовані на однаковій відстані L від кільцевого постійного магніту 2 (у початковому стані) та направлені однойменними полюсами на полюси кільцевого постійного магніту 2, всередині труби 4 немагнітного матеріалу розташовано основний 7 та другий додатковий 8 постійні магніти, розташовані на однаковій відстані ℓ від кільцевого постійного магніту 2 (у початковому стані) та направлені однойменними полюсами на полюси основного 5 та першого додаткового 6 постійного магнітів. Магнітна пружина працює таким чином. У початковому положенні рухома частина 3 утримується в центрі магнітної пружини магнітними силами взаємодії кільцевого постійного магніту 2 та постійних магнітів 7, 8 (зображено на кресленні). Під впливом зовнішньої сили на першому етапі переміщенню рухомої частини 3, наприклад уверх, перешкоджає сила відштовхування між кільцевим постійним магнітом 2 та другим додатковим постійним магнітом 8. При подальшому навантаженні, а, відповідно, подальшому переміщенні рухомої частини 3 за рахунок зменшення відстані між кільцевим постійним магнітом 2 та першим додатковим постійним магнітом 6 все більше додається сила магнітного опору (відштовхування) між ними. У результаті пружна характеристика спрямляється в усьому діапазоні регулювання. При знятті зовнішньої сили рухома частина 3 повертається у вихідне положення. При переміщенні рухомої частини 3, наприклад униз, магнітна пружина працює аналогічно. Пропонована корисна модель забезпечить розширення сфери застосування магнітної пружини. 60 1 UA 116344 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Магнітна пружина, що містить співвісно установлені нерухому та рухому частини, кожна з яких має постійні магніти, направлені однойменними полюсами один до одного, в нерухомій частині виконано отвір, магнітна пружина оснащена жорстко зв'язаною з рухомою частиною та установленою із зазором в отворі трубою з немагнітного матеріалу та розташованим в ній постійним магнітом, установленим однойменним полюсом назустріч аналогічному полюсу постійного магніту рухомої частини, яка відрізняється тим, що застосовано перший додатковий постійний магніт, розташований на іншому кінці труби з немагнітного матеріалу від нерухомої частини на відстані, що дорівнює відстані між нерухомою частиною та основним постійним магнітом, установленим на трубі з немагнітного матеріалу, та однойменним полюсом направлений назустріч аналогічному полюсу постійного магніту нерухомої частини, а також застосовано другий додатковий постійний магніт, розташований в трубі з немагнітного матеріалу від нерухомої частини на відстані, що дорівнює відстані між нерухомою частиною та основним постійним магнітом, установленим у трубі з немагнітного матеріалу, та однойменним полюсом направлений назустріч аналогічному полюсу першого додаткового постійного магніту. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
