Фібра для дисперсного армування дрібнозернистого бетону

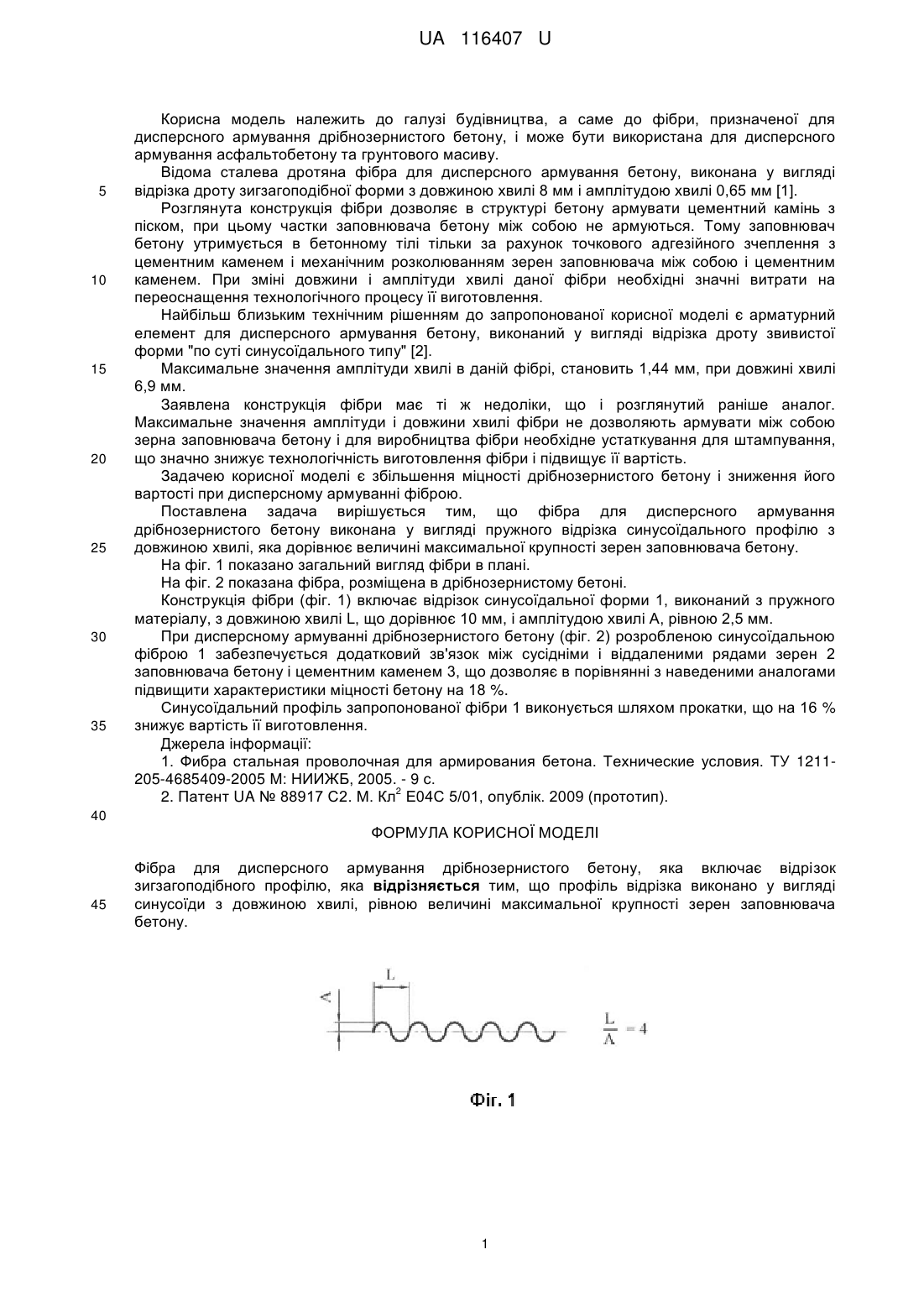

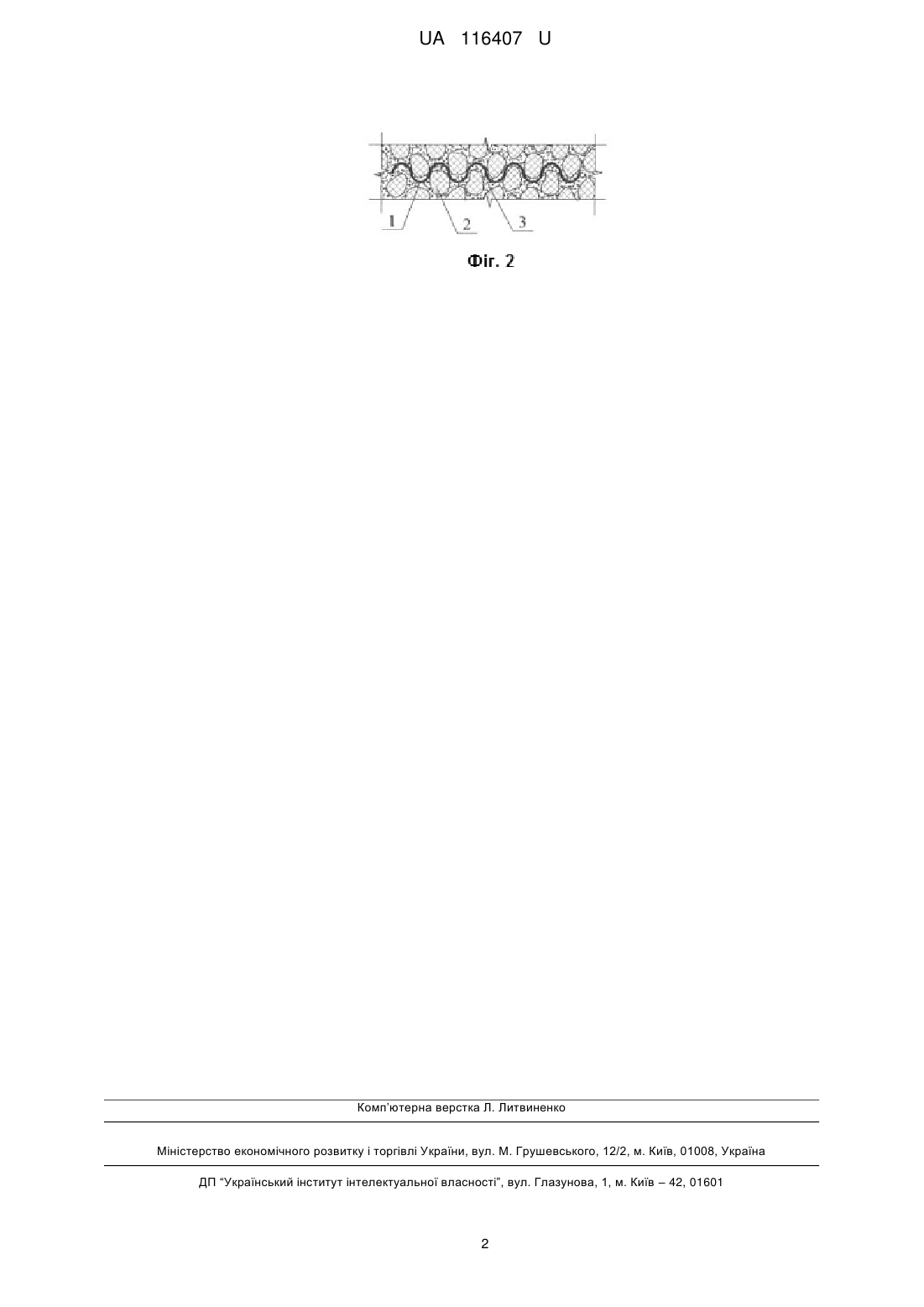

Реферат: Фібра для дисперсного армування дрібнозернистого бетону, яка включає відрізок зигзагоподібного профілю, причому профіль відрізка виконано у вигляді синусоїди з довжиною хвилі, рівною величині максимальної крупності зерен заповнювача бетону. UA 116407 U (12) UA 116407 U UA 116407 U 5 10 15 20 25 30 35 Корисна модель належить до галузі будівництва, а саме до фібри, призначеної для дисперсного армування дрібнозернистого бетону, і може бути використана для дисперсного армування асфальтобетону та грунтового масиву. Відома сталева дротяна фібра для дисперсного армування бетону, виконана у вигляді відрізка дроту зигзагоподібної форми з довжиною хвилі 8 мм і амплітудою хвилі 0,65 мм [1]. Розглянута конструкція фібри дозволяє в структурі бетону армувати цементний камінь з піском, при цьому частки заповнювача бетону між собою не армуються. Тому заповнювач бетону утримується в бетонному тілі тільки за рахунок точкового адгезійного зчеплення з цементним каменем і механічним розколюванням зерен заповнювача між собою і цементним каменем. При зміні довжини і амплітуди хвилі даної фібри необхідні значні витрати на переоснащення технологічного процесу її виготовлення. Найбільш близьким технічним рішенням до запропонованої корисної моделі є арматурний елемент для дисперсного армування бетону, виконаний у вигляді відрізка дроту звивистої форми "по суті синусоїдального типу" [2]. Максимальне значення амплітуди хвилі в даній фібрі, становить 1,44 мм, при довжині хвилі 6,9 мм. Заявлена конструкція фібри має ті ж недоліки, що і розглянутий раніше аналог. Максимальне значення амплітуди і довжини хвилі фібри не дозволяють армувати між собою зерна заповнювача бетону і для виробництва фібри необхідне устаткування для штампування, що значно знижує технологічність виготовлення фібри і підвищує її вартість. Задачею корисної моделі є збільшення міцності дрібнозернистого бетону і зниження його вартості при дисперсному армуванні фіброю. Поставлена задача вирішується тим, що фібра для дисперсного армування дрібнозернистого бетону виконана у вигляді пружного відрізка синусоїдального профілю з довжиною хвилі, яка дорівнює величині максимальної крупності зерен заповнювача бетону. На фіг. 1 показано загальний вигляд фібри в плані. На фіг. 2 показана фібра, розміщена в дрібнозернистому бетоні. Конструкція фібри (фіг. 1) включає відрізок синусоїдальної форми 1, виконаний з пружного матеріалу, з довжиною хвилі L, що дорівнює 10 мм, і амплітудою хвилі А, рівною 2,5 мм. При дисперсному армуванні дрібнозернистого бетону (фіг. 2) розробленою синусоїдальною фіброю 1 забезпечується додатковий зв'язок між сусідніми і віддаленими рядами зерен 2 заповнювача бетону і цементним каменем 3, що дозволяє в порівнянні з наведеними аналогами підвищити характеристики міцності бетону на 18 %. Синусоїдальний профіль запропонованої фібри 1 виконується шляхом прокатки, що на 16 % знижує вартість її виготовлення. Джерела інформації: 1. Фибра стальная проволочная для армирования бетона. Технические условия. ТУ 1211205-4685409-2005 М: НИИЖБ, 2005. - 9 с. 2 2. Патент UA № 88917 С2. М. Кл Е04С 5/01, опублік. 2009 (прототип). 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Фібра для дисперсного армування дрібнозернистого бетону, яка включає відрізок зигзагоподібного профілю, яка відрізняється тим, що профіль відрізка виконано у вигляді синусоїди з довжиною хвилі, рівною величині максимальної крупності зерен заповнювача бетону. 1 UA 116407 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
