Армуючий елемент для дисперсного армування бетону

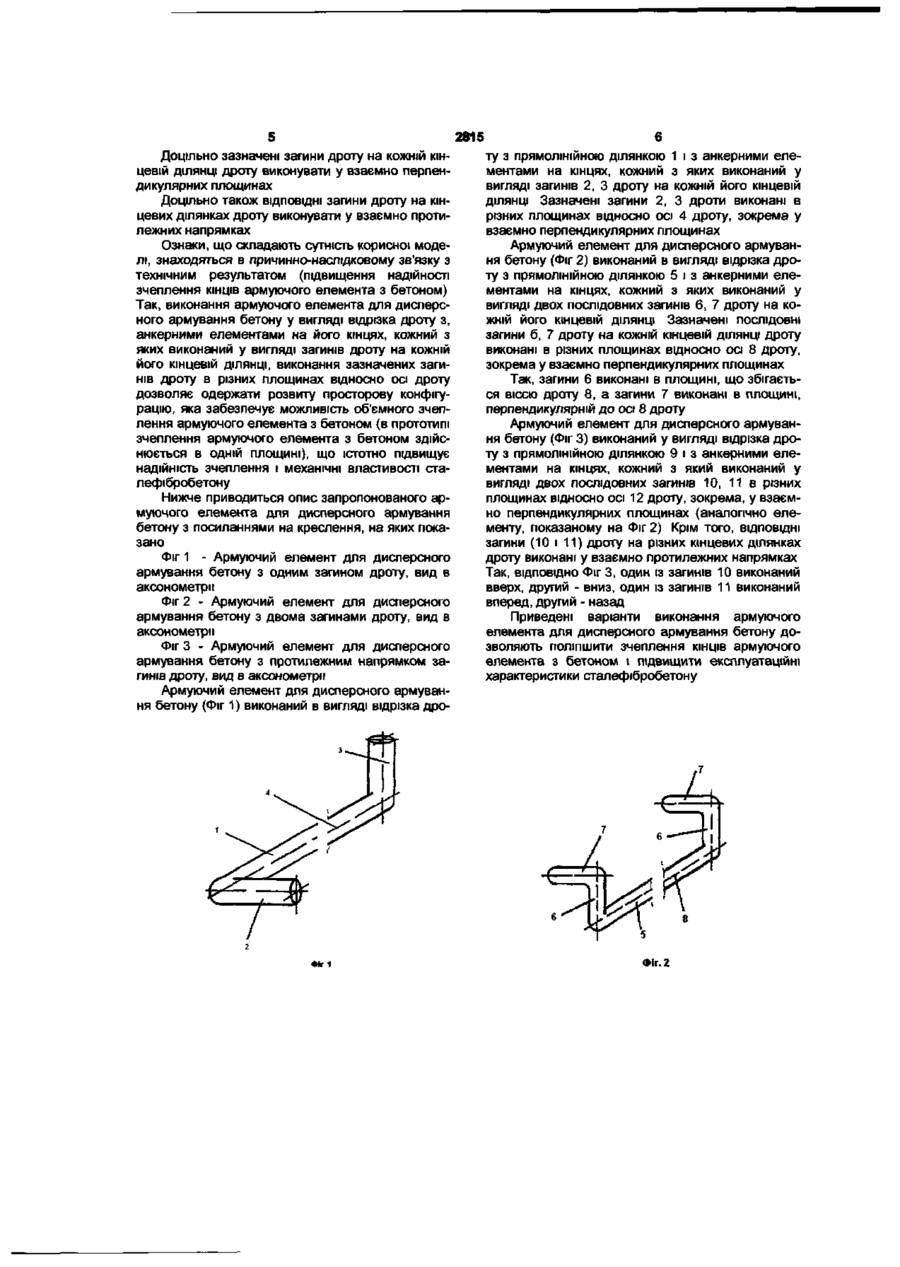

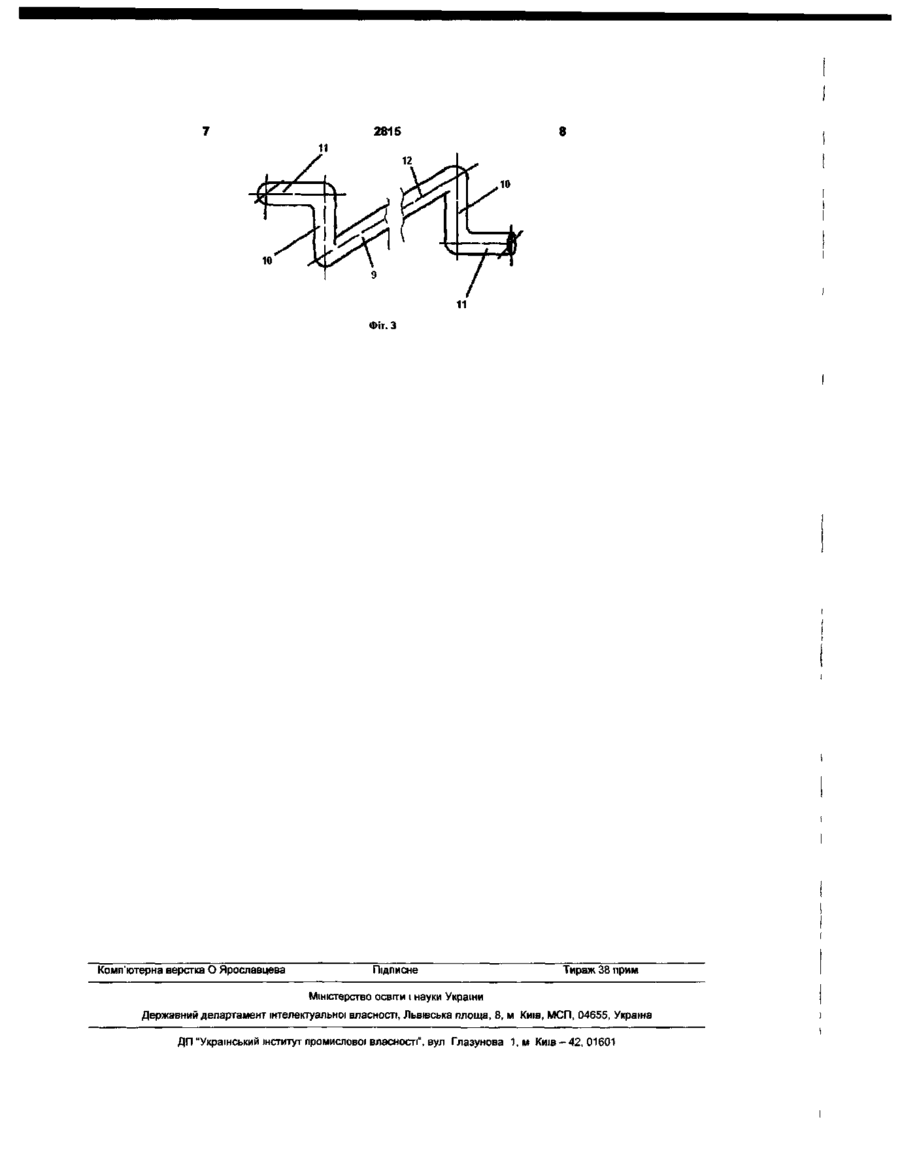

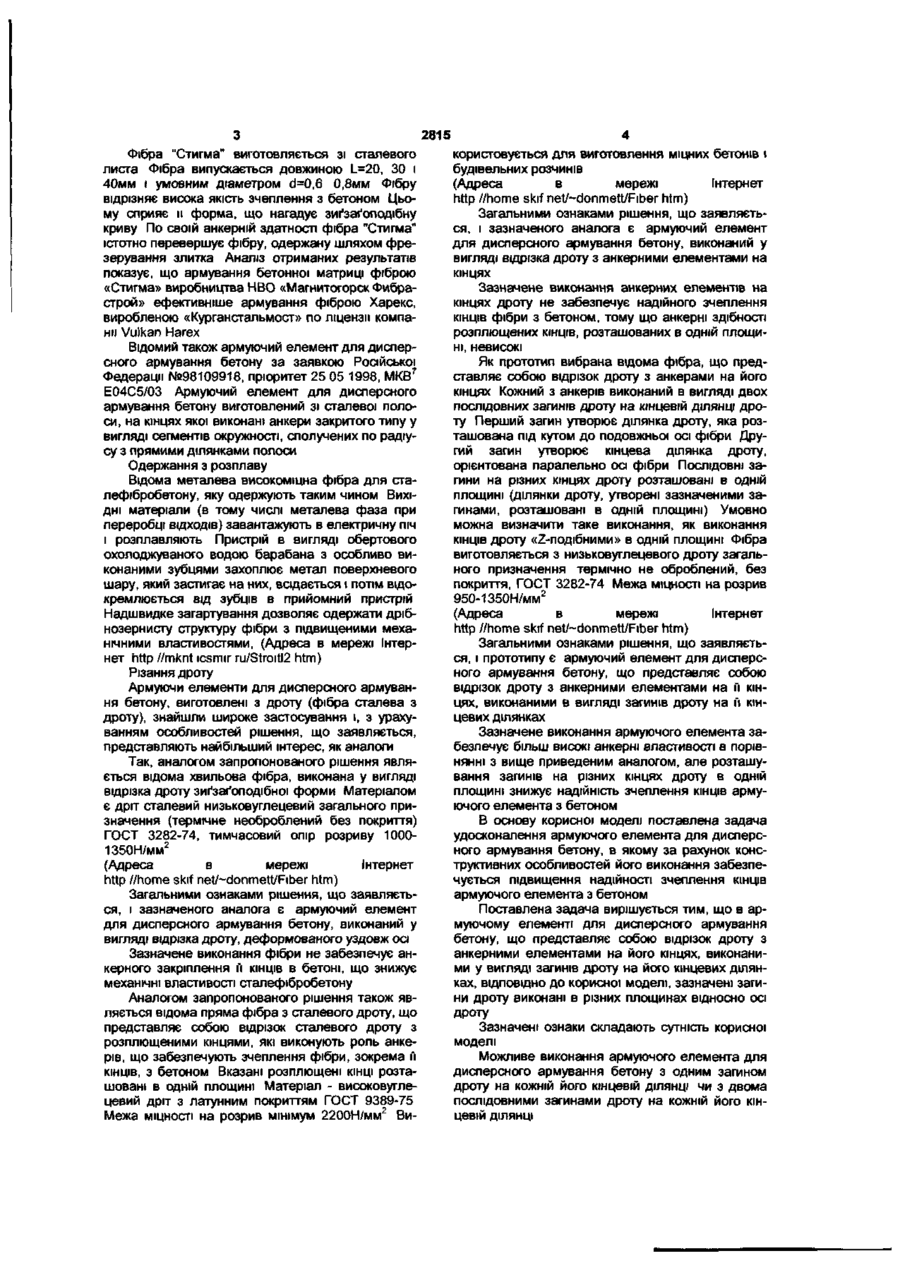

1 Армуючий елемент для дисперсного армування бетону, що являє собою відрізок дроту з анкерними елементами на його кінцях, виконаними у вигляді загинів дроту на його кінцевих ділянках, який відрізняється тим, що зазначені загини дроту виконані в різних площинах відносно осі дроту 2 Армуючий елемент для дисперсного армування бетону за п 1, який відрізняється тим, що на ко жній кінцевій ДІЛЯНЦІ дроту виконано по одному загину 3 Армуючий елемент для дисперсного армування бетону за п 1, який відрізняється тим, що на кожній кінцевій ДІЛЯНЦІ дроту виконано по два послідовних загини 4 Армуючий елемент для дисперсного армування бетону за п 3, який відрізняється тим, що зазначені ПОСЛІДОВНІ загини дроту на кожній кінцевій ДІЛЯНЦІ дроту виконані у взаємно перпендикулярних площинах 5 Армуючий елемент для дисперсного армування бетону за п 4, який відрізняється тим, що ВІДПОВІДНІ загини дроту на кінцевих ділянках дроту виконані у взаємно протилежних напрямках Корисна модель відноситься до елементів будівельних конструкцій, зокрема до арматури для дисперсного армування бетонних виробів Зазначена арматура використовується в сталефібробетоні, який застосовують при виробництві, будівництві і ремонті конструкцій з високими вимогами по тріщиностійкості, ЗНОСОСТІЙКОСТІ, ударній МІЦНОСТІ і пружності Найбільш широко сталефібробетон застосовують в дорожніх і аеродромних покриттях, гідротехнічних і берегозахісних спорудах, промислових підлогах, тунелях і шахтах, фундаментах під обладнання ударної і динамічної ди Так, конструкції з сталефібробетону використані в перегінних і колекторних тунелях метрополітенів (Норвегія, Німеччина, Франція), в тунелі Хеггура і газопровідних тунелях під дном ПІВНІЧНОГО моря (Норвегія), в залізничних тунелях (Канада), в автодорожніх тунелях, в дорожніх покриттях, греблях, мостах (Японія), В МОНОЛІТНИХ конструкціях підлог промислових будівель (США, Чехія, Німеччина), в тротуарах, дорожніх покриттях (Австралія) Це не є вичерпним переліком застосування сталефібробетону Конструктивні особливості арматури для дисперсного армування бетонних виробів (фібри) у першу чергу визначаються технологією й виготовлення В даний час на світовому ринку пропону ється сталева арматура для дисперсного армування бетонних виробів (фібра), виготовлена, в основному такими способами - фрезеруванням заготовки, - різанням листа, - одержанням з розплаву, - різанням дроту Фрезерування заготовки Так, ЗАТ «Курганстальмост» освоїло виробництво фібри з сталевих заготовок - слябів, за технологією компанії Vulkan Harex (Німеччина), за допомогою спеціалізованих фрезерних станків Будучи трикутною в перерізі, фібра має дві шорсткуваті поверхні, одну - гладку На кінцях фібри виконані зачепи довжиною 2мм Такі геометричні особливості фрезерованої фібри збільшують її зчеплення з бетоном і істотно впливають на експлуатаційні характеристики бетону (Адреса в мережі Інтернет http //www stroypress ru/pr/00-04-l-2 shtml) Різання листа Відомий армуючий елемент для дисперсного армування бетону - фібра "Стигма" - виробництво якого освоєне Науково-виробничим об'єднанням «Магнитогорск Фибра-строй» (Адреса в мережі Інтернет http //www fibre ru/fibra html) in 00 CM 2815 Фібра "Стигма" виготовляється зі сталевого листа Фібра випускається довжиною L=20, ЗО і 40мм і умовним діаметром d=0,6 0,8мм Фібру відрізняє висока якість зчеплення з бетоном Цьому сприяє п форма, що нагадує зиґзаґоподібну криву По своїй анкерній здатності фібра "Стигма" істотно перевершує фібру, одержану шляхом фрезерування злитка Аналіз отриманих результатів показує, що армування бетонної матриці фіброю «Стигма» виробництва НВО «Магнитогорск Фибрастрой» ефективніше армування фіброю Харекс, виробленою «Курганстальмост» по ліцензії компанії Vulkan Harex Відомий також армуючий елемент для дисперсного армування бетону за заявкою Російської Федерації №98109918, пріоритет 25 05 1998, МКВ7 Е04С5/03 Армуючий елемент для дисперсного армування бетону виготовлений зі сталевої полоси, на кінцях якої виконані анкери закритого типу у вигляді сегментів окружності, сполучених по радіусу з прямими ділянками полоси Одержання з розплаву Відома металева високоміцна фібра для сталефібробетону, яку одержують таким чином ВИХІДНІ матеріали (в тому числі металева фаза при переробці ВІДХОДІВ) завантажують в електричну піч і розплавляють Пристрій в вигляді обертового охолоджуваного водою барабана з особливо виконаними зубцями захоплює метал поверхневого шару, який застигає на них, всідається і потім відокремлюється від зубців в прийомний пристрій Надшвидке загартування дозволяє одержати дрібнозернисту структуру фібри з підвищеними механічними властивостями, (Адреса в мережі Інтернет http //mknt icsmir ru/Stroitl2 htm) Різання дроту Армуючи елементи для дисперсного армування бетону, виготовлені з дроту (фібра сталева з дроту), знайшли широке застосування і, з урахуванням особливостей рішення, що заявляється, представляють найбільший інтерес, як аналоги Так, аналогом запропонованого рішення являється відома хвильова фібра, виконана у вигляді відрізка дроту зиґзаґоподібної форми Матеріалом є дріт сталевий низьковуглецевий загального призначення (термічне необроблений без покриття) ГОСТ 3282-74, тимчасовий опір розриву 10001350Н/ММ2 (Адреса в мережі Інтернет http //home skif net/~donmett/Fiber htm) Загальними ознаками рішення, що заявляється, і зазначеного аналога є армуючий елемент для дисперсного армування бетону, виконаний у вигляді відрізка дроту, деформованого уздовж осі Зазначене виконання фібри не забезпечує анкерного закріплення й КІНЦІВ в бетоні, що знижує механічні властивості сталефібробетону Аналогом запропонованого рішення також являється відома пряма фібра з сталевого дроту, що представляє собою відрізок сталевого дроту з розплющеними кінцями, які виконують роль анкерів, що забезпечують зчеплення фібри, зокрема її КІНЦІВ, з бетоном Вказані розплющені КІНЦІ розташовані в одній площині Матеріал - високовуглецевий дріт з латунним покриттям ГОСТ 9389-75 Межа МІЦНОСТІ на розрив мінімум 2200Н/мм2 Ви користовується для виготовлення міцних бетонів і будівельних розчинів (Адреса в мережі Інтернет http //home skif net/~donmett/Fiber htm) Загальними ознаками рішення, що заявляється, і зазначеного аналога є армуючий елемент для дисперсного армування бетону, виконаний у вигляді відрізка дроту з анкерними елементами на кінцях Зазначене виконання анкерних елементів на кінцях дроту не забезпечує надійного зчеплення КІНЦІВ фібри з бетоном, тому що анкерні здібності розплющених КІНЦІВ, розташованих в одній площині, невисокі Як прототип вибрана відома фібра, що представляє собою відрізок дроту з анкерами на його кінцях Кожний з анкерів виконаний в вигляді двох послідовних загинів дроту на кінцевій ДІЛЯНЦІ дроту Перший загин утворює ділянка дроту, яка розташована під кутом до подовжньої осі фібри Другий загин утворює кінцева ділянка дроту, орієнтована паралельно осі фібри ПОСЛІДОВНІ загини на різних кінцях дроту розташовані в одній площині (ділянки дроту, утворені зазначеними загинами, розташовані в одній площині) Умовно можна визначити таке виконання, як виконання КІНЦІВ дроту «Z-подібними» в одній площині Фібра виготовляється з низьковуглецевого дроту загального призначення термічно не оброблений, без покриття, ГОСТ 3282-74 Межа МІЦНОСТІ на розрив 950-1350Н/ММ2 (Адреса в мережі Інтернет http //home skif net/~donmett/Fiber htm) Загальними ознаками рішення, що заявляється, і прототипу є армуючий елемент для дисперсного армування бетону, що представляє собою відрізок дроту з анкерними елементами на її кінцях, виконаними в вигляді загинів дроту на й кінцевих ділянках Зазначене виконання армуючого елемента забезпечує більш високі анкерні властивості в порівнянні з вище приведеним аналогом, але розташування загинів на різних кінцях дроту в одній площині знижує надійність зчеплення КІНЦІВ армуючого елемента з бетоном В основу корисної моделі поставлена задача удосконалення армуючого елемента для дисперсного армування бетону, в якому за рахунок конструктивних особливостей його виконання забезпечується підвищення надійності зчеплення КІНЦІВ армуючого елемента з бетоном Поставлена задача вирішується тим, що в армуючому елементі для дисперсного армування бетону, що представляє собою відрізок дроту з анкерними елементами на його кінцях, виконаними у вигляді загинів дроту на його кінцевих ділянках, ВІДПОВІДНО до корисної моделі, зазначені загини дроту виконані в різних площинах відносно осі дроту Зазначені ознаки складають сутність корисної моделі Можливе виконання армуючого елемента для дисперсного армування бетону з одним загином дроту на кожній його кінцевій ДІЛЯНЦІ ЧИ З двома послідовними загинами дроту на кожній його кінцевій ДІЛЯНЦІ 2815 Доцільно зазначені загини дроту на кожній кінцевій ДІЛЯНЦІ дроту виконувати у взаємно перпендикулярних площинах Доцільно також ВІДПОВІДНІ загини дроту на кінцевих ділянках дроту виконувати у взаємно протилежних напрямках Ознаки, що складають сутність корисної моделі, знаходяться в причинно-наслідковому зв'язку з технічним результатом (підвищення надійності зчеплення КІНЦІВ армуючого елемента з бетоном) Так, виконання армуючого елемента для дисперсного армування бетону у вигляді відрізка дроту з, анкерними елементами на його кінцях, кожний з яких виконаний у вигляді загинів дроту на кожній його кінцевій ДІЛЯНЦІ, виконання зазначених загинів дроту в різних площинах відносно осі дроту дозволяє одержати розвиту просторову конфігурацію, яка забезпечує можливість об'ємного зчеплення армуючого елемента з бетоном (в прототипі зчеплення армуючого елемента з бетоном здійснюється в одній площині), ЩО ІСТОТНО підвищує надійність зчеплення і механічні властивості сталефібробетону Нижче приводиться опис запропонованого армуючого елемента для дисперсного армування бетону з посиланнями на креслення, на яких показано Фіг 1 - Армуючий елемент для дисперсного армування бетону з одним загином дроту, вид в аксонометрії Фіг 2 - Армуючий елемент для дисперсного армування бетону з двома загинами дроту, вид в аксонометрії Фіг 3 - Армуючий елемент для дисперсного армування бетону з протилежним напрямком загинів дроту, вид в аксонометрії Армуючий елемент для дисперсного армування бетону (Фіг 1) виконаний в вигляді відрізка дро ту з прямолінійною ділянкою 1 і з анкерними елементами на кінцях, кожний з яких виконаний у вигляді загинів 2, 3 дроту на кожній його кінцевій ДІЛЯНЦІ Зазначені загини 2, 3 дроти виконані в різних площинах відносно осі 4 дроту, зокрема у взаємно перпендикулярних площинах Армуючий елемент для дисперсного армування бетону (Фіг 2) виконаний в вигляді відрізка дроту з прямолінійною ділянкою 5 і з анкерними елементами на кінцях, кожний з яких виконаний у вигляді двох послідовних загинів 6, 7 дроту на кожній його кінцевій ділянці Зазначені ПОСЛІДОВНІ загини б, 7 дроту на кожній кінцевій ДІЛЯНЦІ дроту виконані в різних площинах відносно осі 8 дроту, зокрема у взаємно перпендикулярних площинах Так, загини 6 виконані в площині, що збігається віссю дроту 8, а загини 7 виконані в площині, перпендикулярній до осі 8 дроту Армуючий елемент для дисперсного армування бетону (Фіг 3) виконаний у вигляді відрізка дроту з прямолінійною ділянкою 9 і з анкерними елементами на кінцях, кожний з який виконаний у вигляді двох послідовних загинів 10, 11 в різних площинах відносно осі 12 дроту, зокрема, у взаємно перпендикулярних площинах (аналогічно елементу, показаному на Фіг 2) Крім того, ВІДПОВІДНІ загини (10 і 11) дроту на різних кінцевих ділянках дроту виконані у взаємно протилежних напрямках Так, ВІДПОВІДНО Фіг 3, один із загинів 10 виконаний вверх, другий - вниз, один із загинів 11 виконаний вперед, другий - назад Приведені варіанти виконання армуючого елемента для дисперсного армування бетону дозволяють поліпшити зчеплення КІНЦІВ армуючого елемента з бетоном і підвищити експлуатаційні характеристики сталефібробетону 2815 10 10 Фіг. З Комп'ютерна верстка О Ярославцева Підписне Тираж 38 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Глазунова 1, м Київ - 42, 01601
