Формула / Реферат

Волокно для розсіяного армування великозернистого бетону, що виконано у вигляді об'ємного спірального пружного відрізка, яке відрізняється тим, що відрізок має колоциліндричну форму з діаметром циліндра більше 10 мм і кроком, який дорівнює середньому розміру фракції заповнювача бетону.

Текст

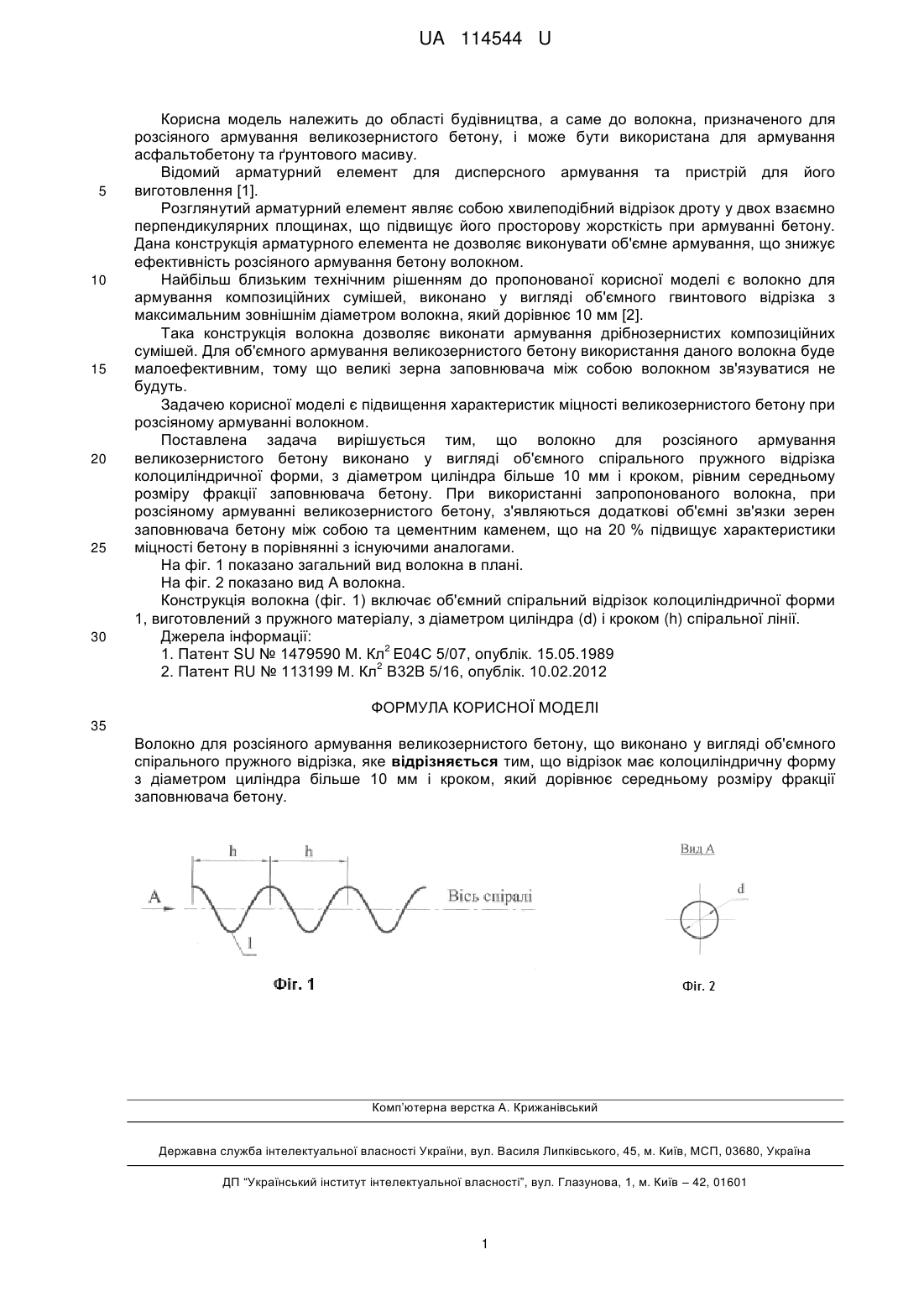

Реферат: Волокно для розсіяного армування великозернистого бетону виконано у вигляді об'ємного спірального пружного відрізка. Відрізок має колоциліндричну форму з діаметром циліндра більше 10 мм і кроком, який дорівнює середньому розміру фракції заповнювача бетону. UA 114544 U (12) UA 114544 U UA 114544 U 5 10 15 20 25 30 Корисна модель належить до області будівництва, а саме до волокна, призначеного для розсіяного армування великозернистого бетону, і може бути використана для армування асфальтобетону та ґрунтового масиву. Відомий арматурний елемент для дисперсного армування та пристрій для його виготовлення [1]. Розглянутий арматурний елемент являє собою хвилеподібний відрізок дроту у двох взаємно перпендикулярних площинах, що підвищує його просторову жорсткість при армуванні бетону. Дана конструкція арматурного елемента не дозволяє виконувати об'ємне армування, що знижує ефективність розсіяного армування бетону волокном. Найбільш близьким технічним рішенням до пропонованої корисної моделі є волокно для армування композиційних сумішей, виконано у вигляді об'ємного гвинтового відрізка з максимальним зовнішнім діаметром волокна, який дорівнює 10 мм [2]. Така конструкція волокна дозволяє виконати армування дрібнозернистих композиційних сумішей. Для об'ємного армування великозернистого бетону використання даного волокна буде малоефективним, тому що великі зерна заповнювача між собою волокном зв'язуватися не будуть. Задачею корисної моделі є підвищення характеристик міцності великозернистого бетону при розсіяному армуванні волокном. Поставлена задача вирішується тим, що волокно для розсіяного армування великозернистого бетону виконано у вигляді об'ємного спірального пружного відрізка колоциліндричної форми, з діаметром циліндра більше 10 мм і кроком, рівним середньому розміру фракції заповнювача бетону. При використанні запропонованого волокна, при розсіяному армуванні великозернистого бетону, з'являються додаткові об'ємні зв'язки зерен заповнювача бетону між собою та цементним каменем, що на 20 % підвищує характеристики міцності бетону в порівнянні з існуючими аналогами. На фіг. 1 показано загальний вид волокна в плані. На фіг. 2 показано вид А волокна. Конструкція волокна (фіг. 1) включає об'ємний спіральний відрізок колоциліндричної форми 1, виготовлений з пружного матеріалу, з діаметром циліндра (d) і кроком (h) спіральної лінії. Джерела інформації: 2 1. Патент SU № 1479590 М. Кл Е04С 5/07, опублік. 15.05.1989 2 2. Патент RU № 113199 М. Кл В32B 5/16, опублік. 10.02.2012 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Волокно для розсіяного армування великозернистого бетону, що виконано у вигляді об'ємного спірального пружного відрізка, яке відрізняється тим, що відрізок має колоциліндричну форму з діаметром циліндра більше 10 мм і кроком, який дорівнює середньому розміру фракції заповнювача бетону. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1

Дивитися

Додаткова інформація

МПК / Мітки

МПК: E01C 11/16, E04C 5/01

Мітки: волокно, бетону, великозернистого, армування, розсіяного
