Штекерний з’єднувач

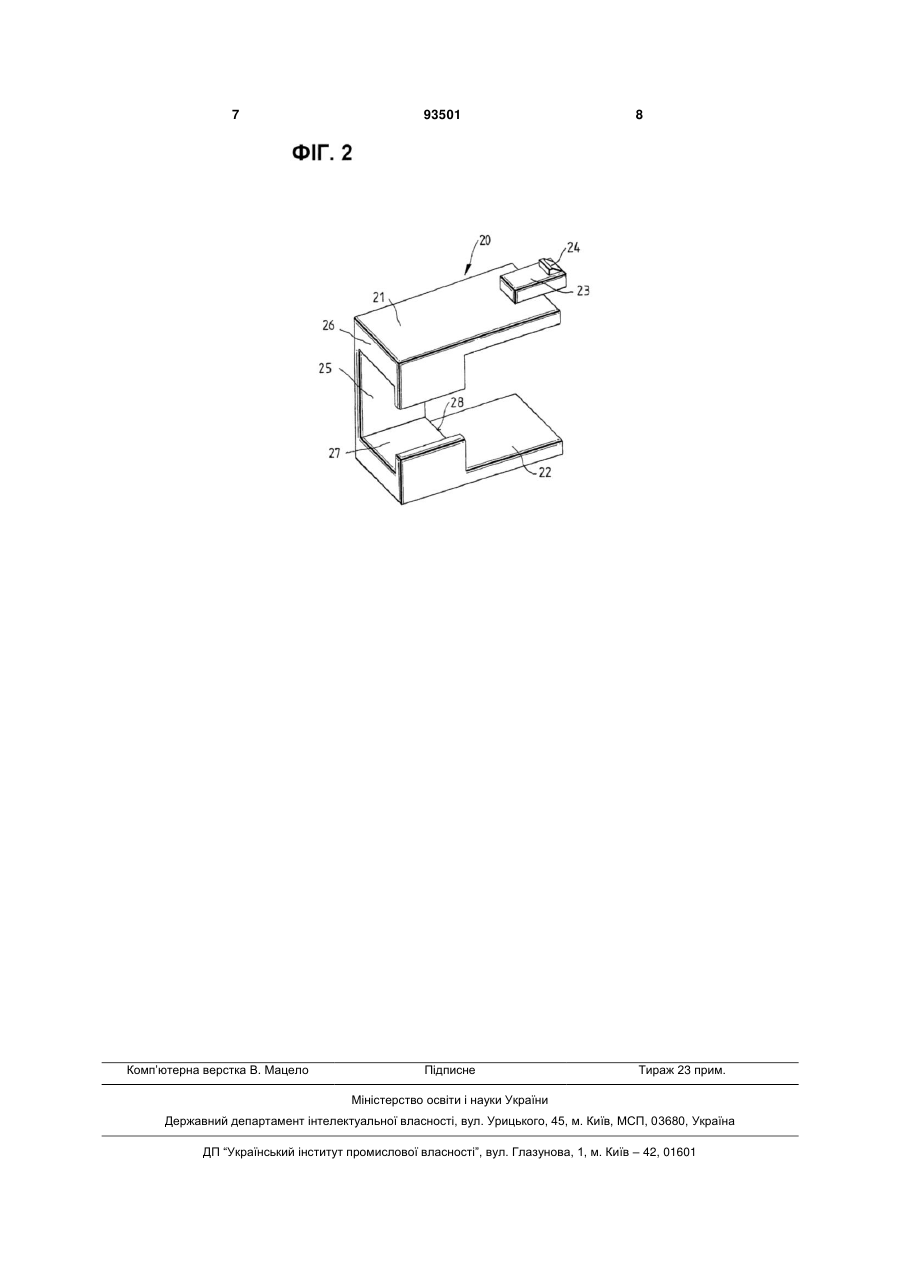

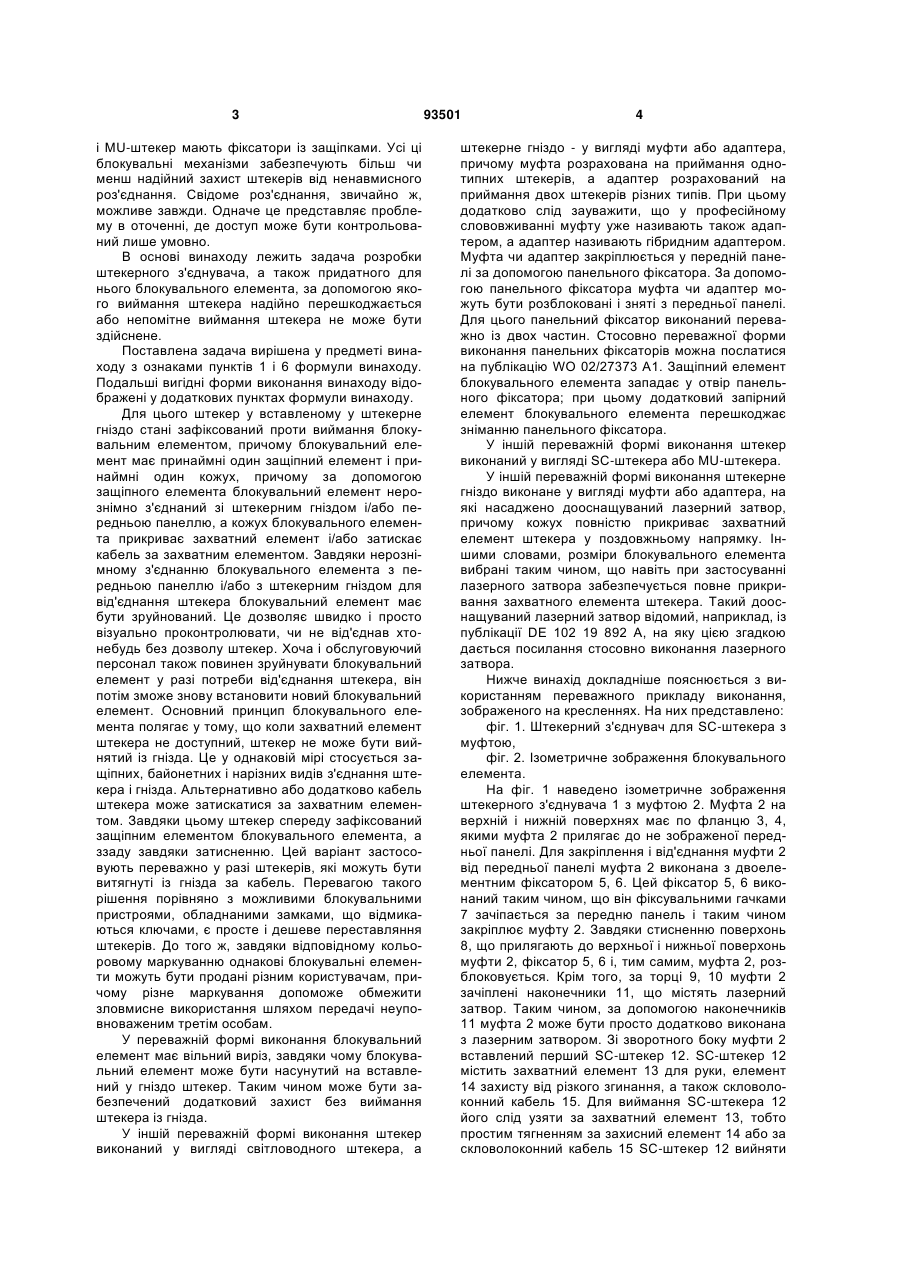

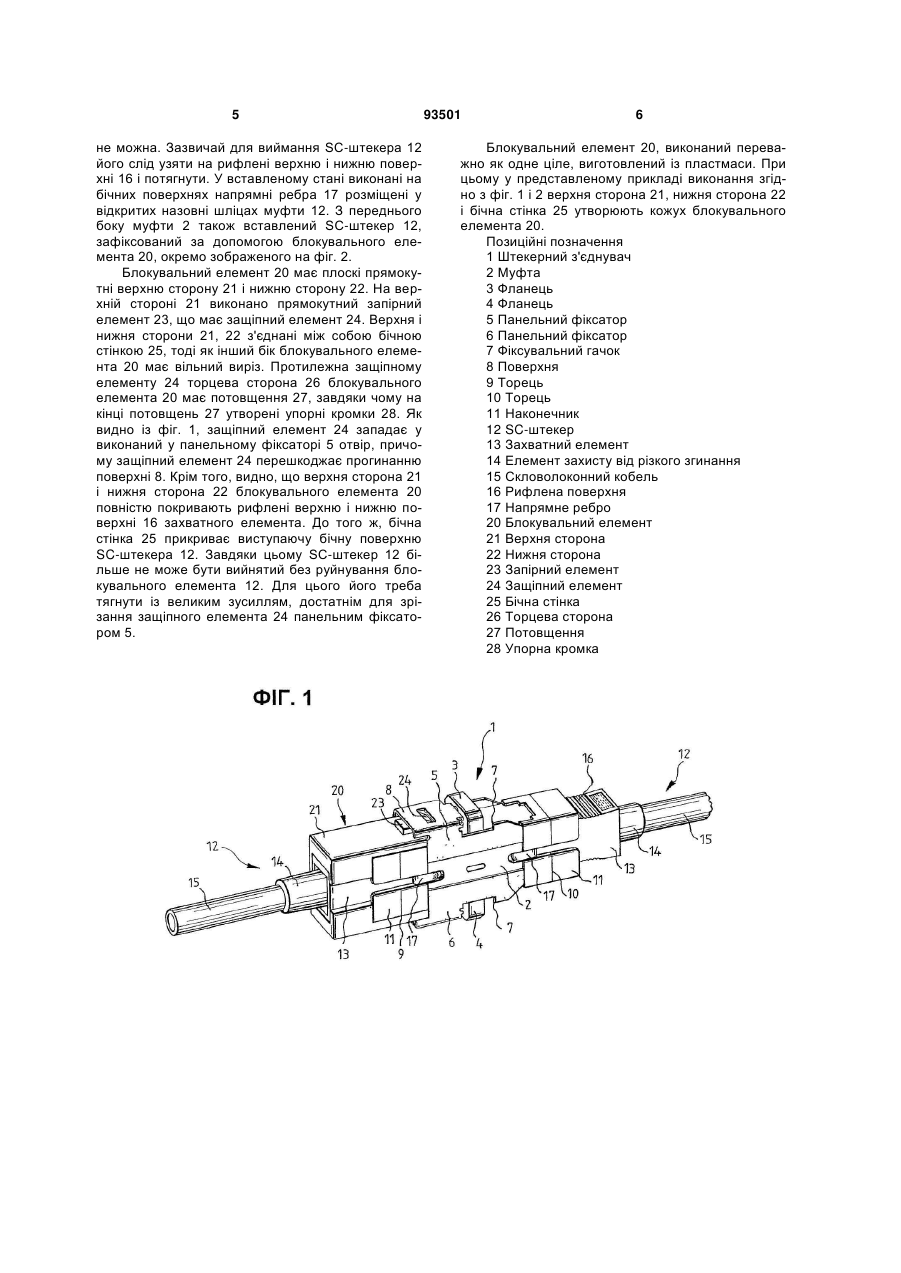

1. Штекерний з'єднувач, що містить штекер і відповідне штекерне гніздо, закріплене на передній панелі, причому у вставленому у штекерне гніздо стані штекер зафіксований проти виймання блокувальним елементом (20), причому блокувальний елемент (20) має принаймні один защіпний елемент (24) і принаймні один кожух, причому за допомогою защіпного елемента (24) блокувальний елемент (20) нерознімно з'єднаний зі штекерним гніздом і/або передньою панеллю, а кожух блокувального елемента (20) прикриває захватний елемент (13) і/або затискає кабель (15) за захватним елементом (13), який відрізняється тим, що штекер виконаний у вигляді світловодного штекера, а штекерне гніздо виконане у вигляді муфти (2) або C2 2 (19) 1 3 і MU-штекер мають фіксатори із защіпками. Усі ці блокувальні механізми забезпечують більш чи менш надійний захист штекерів від ненавмисного роз'єднання. Свідоме роз'єднання, звичайно ж, можливе завжди. Одначе це представляє проблему в оточенні, де доступ може бути контрольований лише умовно. В основі винаходу лежить задача розробки штекерного з'єднувача, а також придатного для нього блокувального елемента, за допомогою якого виймання штекера надійно перешкоджається або непомітне виймання штекера не може бути здійснене. Поставлена задача вирішена у предметі винаходу з ознаками пунктів 1 і 6 формули винаходу. Подальші вигідні форми виконання винаходу відображені у додаткових пунктах формули винаходу. Для цього штекер у вставленому у штекерне гніздо стані зафіксований проти виймання блокувальним елементом, причому блокувальний елемент має принаймні один защіпний елемент і принаймні один кожух, причому за допомогою защіпного елемента блокувальний елемент нерознімно з'єднаний зі штекерним гніздом і/або передньою панеллю, а кожух блокувального елемента прикриває захватний елемент і/або затискає кабель за захватним елементом. Завдяки нерознімному з'єднанню блокувального елемента з передньою панеллю і/або з штекерним гніздом для від'єднання штекера блокувальний елемент має бути зруйнований. Це дозволяє швидко і просто візуально проконтролювати, чи не від'єднав хтонебудь без дозволу штекер. Хоча і обслуговуючий персонал також повинен зруйнувати блокувальний елемент у разі потреби від'єднання штекера, він потім зможе знову встановити новий блокувальний елемент. Основний принцип блокувального елемента полягає у тому, що коли захватний елемент штекера не доступний, штекер не може бути вийнятий із гнізда. Це у однаковій мірі стосується защіпних, байонетних і нарізних видів з'єднання штекера і гнізда. Альтернативно або додатково кабель штекера може затискатися за захватним елементом. Завдяки цьому штекер спереду зафіксований защіпним елементом блокувального елемента, а ззаду завдяки затисненню. Цей варіант застосовують переважно у разі штекерів, які можуть бути витягнуті із гнізда за кабель. Перевагою такого рішення порівняно з можливими блокувальними пристроями, обладнаними замками, що відмикаються ключами, є просте і дешеве переставляння штекерів. До того ж, завдяки відповідному кольоровому маркуванню однакові блокувальні елементи можуть бути продані різним користувачам, причому різне маркування допоможе обмежити зловмисне використання шляхом передачі неуповноваженим третім особам. У переважній формі виконання блокувальний елемент має вільний виріз, завдяки чому блокувальний елемент може бути насунутий на вставлений у гніздо штекер. Таким чином може бути забезпечений додатковий захист без виймання штекера із гнізда. У іншій переважній формі виконання штекер виконаний у вигляді світловодного штекера, а 93501 4 штекерне гніздо - у вигляді муфти або адаптера, причому муфта розрахована на приймання однотипних штекерів, а адаптер розрахований на приймання двох штекерів різних типів. При цьому додатково слід зауважити, що у професійному слововживанні муфту уже називають також адаптером, а адаптер називають гібридним адаптером. Муфта чи адаптер закріплюється у передній панелі за допомогою панельного фіксатора. За допомогою панельного фіксатора муфта чи адаптер можуть бути розблоковані і зняті з передньої панелі. Для цього панельний фіксатор виконаний переважно із двох частин. Стосовно переважної форми виконання панельних фіксаторів можна послатися на публікацію WO 02/27373 А1. Защіпний елемент блокувального елемента западає у отвір панельного фіксатора; при цьому додатковий запірний елемент блокувального елемента перешкоджає зніманню панельного фіксатора. У іншій переважній формі виконання штекер виконаний у вигляді SC-штекера або МU-штекера. У іншій переважній формі виконання штекерне гніздо виконане у вигляді муфти або адаптера, на які насаджено дооснащуваний лазерний затвор, причому кожух повністю прикриває захватний елемент штекера у поздовжньому напрямку. Іншими словами, розміри блокувального елемента вибрані таким чином, що навіть при застосуванні лазерного затвора забезпечується повне прикривання захватного елемента штекера. Такий дооснащуваний лазерний затвор відомий, наприклад, із публікації DE 102 19 892 А, на яку цією згадкою дається посилання стосовно виконання лазерного затвора. Нижче винахід докладніше пояснюється з використанням переважного прикладу виконання, зображеного на кресленнях. На них представлено: фіг. 1. Штекерний з'єднувач для SC-штекера з муфтою, фіг. 2. Ізометричне зображення блокувального елемента. На фіг. 1 наведено ізометричне зображення штекерного з'єднувача 1 з муфтою 2. Муфта 2 на верхній і нижній поверхнях має по фланцю 3, 4, якими муфта 2 прилягає до не зображеної передньої панелі. Для закріплення і від'єднання муфти 2 від передньої панелі муфта 2 виконана з двоелементним фіксатором 5, 6. Цей фіксатор 5, 6 виконаний таким чином, що він фіксувальними гачками 7 зачіпається за передню панель і таким чином закріплює муфту 2. Завдяки стисненню поверхонь 8, що прилягають до верхньої і нижньої поверхонь муфти 2, фіксатор 5, 6 і, тим самим, муфта 2, розблоковується. Крім того, за торці 9, 10 муфти 2 зачіплені наконечники 11, що містять лазерний затвор. Таким чином, за допомогою наконечників 11 муфта 2 може бути просто додатково виконана з лазерним затвором. Зі зворотного боку муфти 2 вставлений перший SC-штекер 12. SC-штекер 12 містить захватний елемент 13 для руки, елемент 14 захисту від різкого згинання, а також скловолоконний кабель 15. Для виймання SC-штекера 12 його слід узяти за захватний елемент 13, тобто простим тягненням за захисний елемент 14 або за скловолоконний кабель 15 SC-штекер 12 вийняти 5 не можна. Зазвичай для виймання SC-штекера 12 його слід узяти на рифлені верхню і нижню поверхні 16 і потягнути. У вставленому стані виконані на бічних поверхнях напрямні ребра 17 розміщені у відкритих назовні шліцах муфти 12. З переднього боку муфти 2 також вставлений SC-штекер 12, зафіксований за допомогою блокувального елемента 20, окремо зображеного на фіг. 2. Блокувальний елемент 20 має плоскі прямокутні верхню сторону 21 і нижню сторону 22. На верхній стороні 21 виконано прямокутний запірний елемент 23, що має защіпний елемент 24. Верхня і нижня сторони 21, 22 з'єднані між собою бічною стінкою 25, тоді як інший бік блокувального елемента 20 має вільний виріз. Протилежна защіпному елементу 24 торцева сторона 26 блокувального елемента 20 має потовщення 27, завдяки чому на кінці потовщень 27 утворені упорні кромки 28. Як видно із фіг. 1, защіпний елемент 24 западає у виконаний у панельному фіксаторі 5 отвір, причому защіпний елемент 24 перешкоджає прогинанню поверхні 8. Крім того, видно, що верхня сторона 21 і нижня сторона 22 блокувального елемента 20 повністю покривають рифлені верхню і нижню поверхні 16 захватного елемента. До того ж, бічна стінка 25 прикриває виступаючу бічну поверхню SC-штекера 12. Завдяки цьому SC-штекер 12 більше не може бути вийнятий без руйнування блокувального елемента 12. Для цього його треба тягнути із великим зусиллям, достатнім для зрізання защіпного елемента 24 панельним фіксатором 5. 93501 6 Блокувальний елемент 20, виконаний переважно як одне ціле, виготовлений із пластмаси. При цьому у представленому прикладі виконання згідно з фіг. 1 і 2 верхня сторона 21, нижня сторона 22 і бічна стінка 25 утворюють кожух блокувального елемента 20. Позиційні позначення 1 Штекерний з'єднувач 2 Муфта 3 Фланець 4 Фланець 5 Панельний фіксатор 6 Панельний фіксатор 7 Фіксувальний гачок 8 Поверхня 9 Торець 10 Торець 11 Наконечник 12 SC-штекер 13 Захватний елемент 14 Елемент захисту від різкого згинання 15 Скловолоконний кобель 16 Рифлена поверхня 17 Напрямне ребро 20 Блокувальний елемент 21 Верхня сторона 22 Нижня сторона 23 Запірний елемент 24 Защіпний елемент 25 Бічна стінка 26 Торцева сторона 27 Потовщення 28 Упорна кромка 7 Комп’ютерна верстка В. Мацело 93501 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
