Об’єктив з захисним оптичним вікном

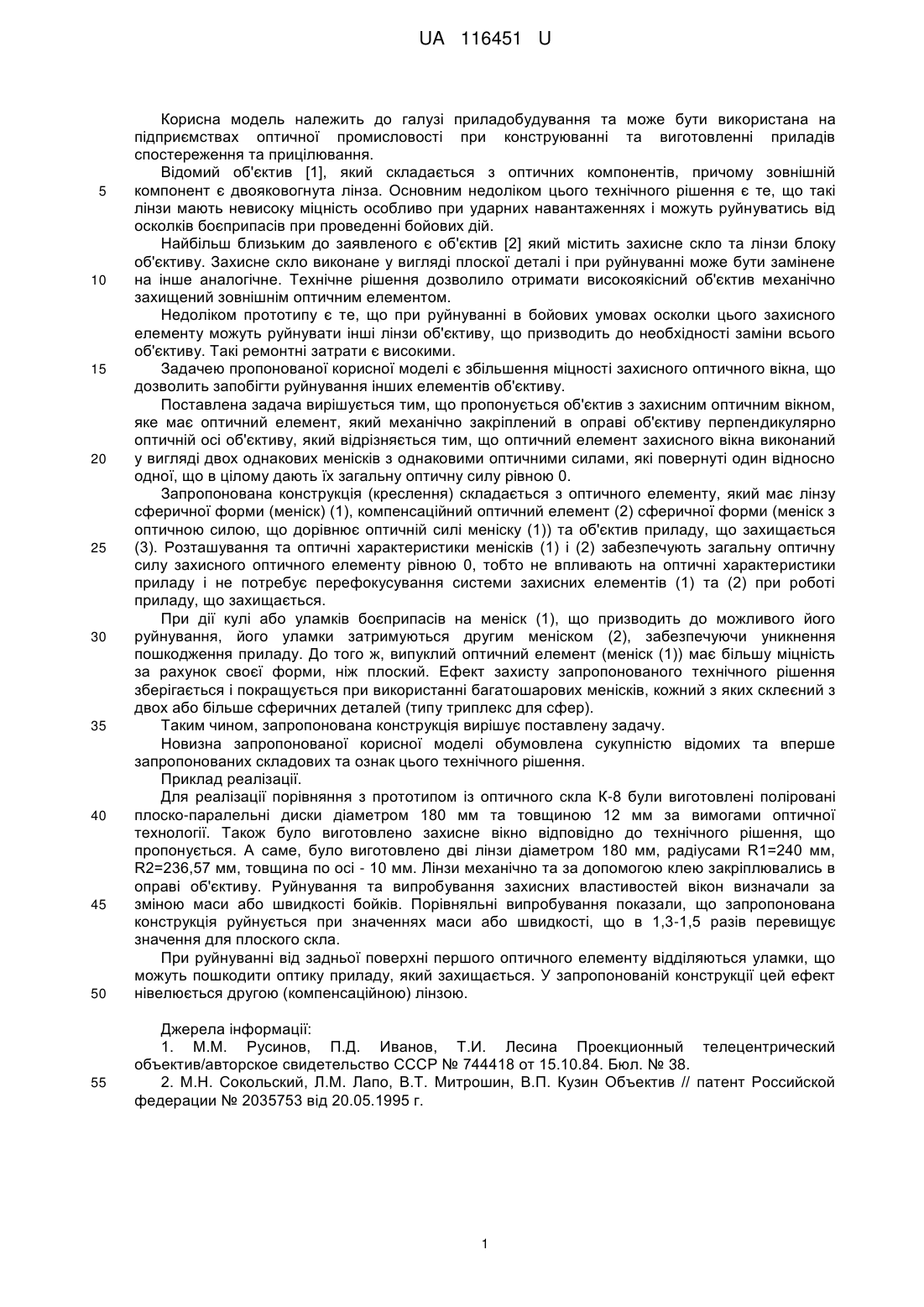

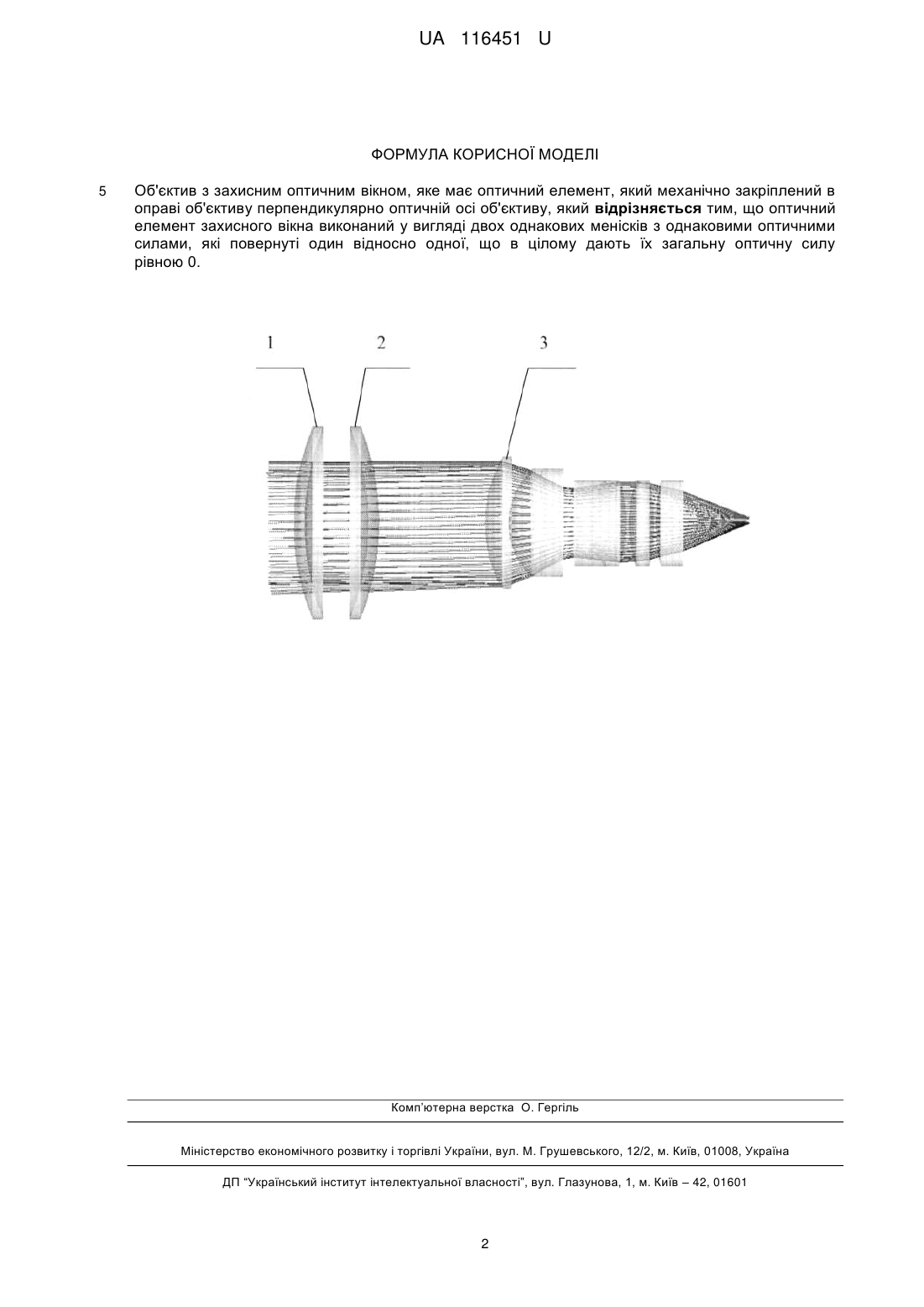

Реферат: Об'єктив з захисним оптичним вікном, яке має оптичний елемент, механічно закріплений в оправі об'єктиву перпендикулярно оптичній осі об'єктиву. При цьому, оптичний елемент захисного вікна виконаний у вигляді двох однакових менісків з однаковими оптичними силами, які повернуті один відносно одної, що в цілому дають їх загальну оптичну силу рівною 0. UA 116451 U (54) ОБ'ЄКТИВ З ЗАХИСНИМ ОПТИЧНИМ ВІКНОМ UA 116451 U UA 116451 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі приладобудування та може бути використана на підприємствах оптичної промисловості при конструюванні та виготовленні приладів спостереження та прицілювання. Відомий об'єктив [1], який складається з оптичних компонентів, причому зовнішній компонент є двояковогнута лінза. Основним недоліком цього технічного рішення є те, що такі лінзи мають невисоку міцність особливо при ударних навантаженнях і можуть руйнуватись від осколків боєприпасів при проведенні бойових дій. Найбільш близьким до заявленого є об'єктив [2] який містить захисне скло та лінзи блоку об'єктиву. Захисне скло виконане у вигляді плоскої деталі і при руйнуванні може бути замінене на інше аналогічне. Технічне рішення дозволило отримати високоякісний об'єктив механічно захищений зовнішнім оптичним елементом. Недоліком прототипу є те, що при руйнуванні в бойових умовах осколки цього захисного елементу можуть руйнувати інші лінзи об'єктиву, що призводить до необхідності заміни всього об'єктиву. Такі ремонтні затрати є високими. Задачею пропонованої корисної моделі є збільшення міцності захисного оптичного вікна, що дозволить запобігти руйнування інших елементів об'єктиву. Поставлена задача вирішується тим, що пропонується об'єктив з захисним оптичним вікном, яке має оптичний елемент, який механічно закріплений в оправі об'єктиву перпендикулярно оптичній осі об'єктиву, який відрізняється тим, що оптичний елемент захисного вікна виконаний у вигляді двох однакових менісків з однаковими оптичними силами, які повернуті один відносно одної, що в цілому дають їх загальну оптичну силу рівною 0. Запропонована конструкція (креслення) складається з оптичного елементу, який має лінзу сферичної форми (меніск) (1), компенсаційний оптичний елемент (2) сферичної форми (меніск з оптичною силою, що дорівнює оптичній силі меніску (1)) та об'єктив приладу, що захищається (3). Розташування та оптичні характеристики менісків (1) і (2) забезпечують загальну оптичну силу захисного оптичного елементу рівною 0, тобто не впливають на оптичні характеристики приладу і не потребує перефокусування системи захисних елементів (1) та (2) при роботі приладу, що захищається. При дії кулі або уламків боєприпасів на меніск (1), що призводить до можливого його руйнування, його уламки затримуються другим меніском (2), забезпечуючи уникнення пошкодження приладу. До того ж, випуклий оптичний елемент (меніск (1)) має більшу міцність за рахунок своєї форми, ніж плоский. Ефект захисту запропонованого технічного рішення зберігається і покращується при використанні багатошарових менісків, кожний з яких склеєний з двох або більше сферичних деталей (типу триплекс для сфер). Таким чином, запропонована конструкція вирішує поставлену задачу. Новизна запропонованої корисної моделі обумовлена сукупністю відомих та вперше запропонованих складових та ознак цього технічного рішення. Приклад реалізації. Для реалізації порівняння з прототипом із оптичного скла К-8 були виготовлені поліровані плоско-паралельні диски діаметром 180 мм та товщиною 12 мм за вимогами оптичної технології. Також було виготовлено захисне вікно відповідно до технічного рішення, що пропонується. А саме, було виготовлено дві лінзи діаметром 180 мм, радіусами R1=240 мм, R2=236,57 мм, товщина по осі - 10 мм. Лінзи механічно та за допомогою клею закріплювались в оправі об'єктиву. Руйнування та випробування захисних властивостей вікон визначали за зміною маси або швидкості бойків. Порівняльні випробування показали, що запропонована конструкція руйнується при значеннях маси або швидкості, що в 1,3-1,5 разів перевищує значення для плоского скла. При руйнуванні від задньої поверхні першого оптичного елементу відділяються уламки, що можуть пошкодити оптику приладу, який захищається. У запропонованій конструкції цей ефект нівелюється другою (компенсаційною) лінзою. Джерела інформації: 1. М.М. Русинов, П.Д. Иванов, Т.И. Лесина Проекционный телецентрический объектив/авторское свидетельство СССР № 744418 от 15.10.84. Бюл. № 38. 2. М.Н. Сокольский, Л.М. Лапо, В.Т. Митрошин, В.П. Кузин Объектив // патент Российской федерации № 2035753 від 20.05.1995 г. 1 UA 116451 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Об'єктив з захисним оптичним вікном, яке має оптичний елемент, який механічно закріплений в оправі об'єктиву перпендикулярно оптичній осі об'єктиву, який відрізняється тим, що оптичний елемент захисного вікна виконаний у вигляді двох однакових менісків з однаковими оптичними силами, які повернуті один відносно одної, що в цілому дають їх загальну оптичну силу рівною 0. Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
