H01R 43/06 — виготовлення колекторів

Номер патенту: 109758

Опубліковано: 25.09.2015

Автор: Тимофієва Надія Костянтинівна

МПК: H04M 3/62, H01R 43/06

Мітки: комутатор, координатний, об'ємний

Формула / Реферат:

Об'ємний координатний комутатор, що являє собою матрицю ортогональних електричних шин, яка містить входи та виходи із з'єднувальним елементом в точках їхнього перетину, який відрізняється тим, що матриця виконана багатошаровою з кількістю шарів , кожен шар якої складається з діелектрика з розміщеними на ньому ортогональними шинами, в точках перетину яких знаходиться...

Номер патенту: 109757

Опубліковано: 25.09.2015

Автор: Тимофієва Надія Костянтинівна

МПК: H04M 3/62, H01R 43/06

Мітки: перемикачем, оптичним, комутатор, координатний, об'ємний

Формула / Реферат:

Об'ємний координатний комутатор з оптичним перемикачем, що являє собою матрицю ортогональних електричних шин, яка містить входи та виходи із з'єднувальним елементом в точках їх перерізу, який відрізняється тим, що матриця виконана багатошаровою з кількістю шарів , кожен шар якої складається з діелектрика з розміщеними на ньому ортогональними шинами, в точках перерізу яких...

Номер патенту: 99750

Опубліковано: 25.06.2015

Автор: Тимофієва Надія Костянтинівна

МПК: H04M 3/62, H01R 43/06

Мітки: координатний, комутатор, об'ємний

Формула / Реферат:

Об'ємний координатний комутатор, що являє собою матрицю ортогональних електричних шин, яка містить входи та виходи із з'єднувальним елементом в точках їхнього перетину, який відрізняється тим, що матриця виконана багатошаровою з кількістю шарів , кожен шар якої складається з діелектрика з розміщеними на ньому ортогональними шинами, в точках перетину яких знаходиться спільний...

Номер патенту: 99749

Опубліковано: 25.06.2015

Автор: Тимофієва Надія Костянтинівна

МПК: H03K 17/00, H01R 43/06

Мітки: комутатор, об'ємний, оптичним, координатний, перемикачем

Формула / Реферат:

Об'ємний координатний комутатор з оптичним перемикачем, що являє собою матрицю ортогональних електричних шин, яка містить входи та виходи із з'єднувальним елементом в точках їхнього перерізу, який відрізняється тим, що матриця виконана багатошаровою з кількістю шарів , кожен шар якої складається з діелектрика з розміщеними на ньому ортогональними шинами, в точках перерізу...

Номер патенту: 90859

Опубліковано: 10.06.2010

Автори: Поточнік Йосе, Коґей Боріс

МПК: H01R 39/00, H01R 43/06

Мітки: спосіб, виготовлення, такого, плоского, комутатора, заготовки, провідників

Формула / Реферат:

1. Спосіб виготовлення плоского комутатора (23), який має виготовлений з пресувального матеріалу корпус (28), певну кількість електропровідних сегментів (3), рівномірно розташованих навколо осі (2) і закріплених у корпусі, і таку ж кількість електрично з'єднаних з ними вугільних сегментів (29), які утворюють поверхню (24) контакту з щітками, який включає такі операції:попереднє виготовлення кільцевої заготовки (1) провідників з...

Номер патенту: 86252

Опубліковано: 10.04.2009

Автор: Кумар Людвік

МПК: H01R 39/00, H01R 43/06

Мітки: колектора, спосіб, колектор, виготовлення, відповідний

Формула / Реферат:

1. Спосіб виготовлення колектора, який має цільний корпус (1), виготовлений з ізоляційного пресувального матеріалу, певну кількість рівномірно розташованих навколо осі (5) металевих електропровідних сегментів (13) і зрівнювальний пристрій (18), утворений зрівнювальними елементами (17), причому електропровідні сегменти закріплені у корпусі і парами або групами електрично з'єднані між собою через вбудовані у корпус зрівнювальні...

Номер патенту: 83809

Опубліковано: 26.08.2008

Автор: Поточнік Йозе

МПК: H01R 43/06, H01R 39/00

Мітки: машини, виготовлення, спосіб, електричної, колектор

Формула / Реферат:

1. Колектор електричної машини, який має виготовлений з формувальної маси циліндричний несучий корпус (1) і сукупність рівномірно розташованих на ньому навколо осі (2) колектора металевих провідних сегментів (3) з встановленими на одному кінці приєднувальними елементами (6), причому між кожними двома суміжними провідними елементами існує повітряний ізоляційний проміжок, який відрізняється тим, що несучий корпус (1) включає виготовлені з двох...

Номер патенту: 74049

Опубліковано: 17.10.2005

Автор: Поточнік Йозе

МПК: H01R 43/06, H01R 39/00

Мітки: комутатор, спосіб, виготовлення, барабанний

Формула / Реферат:

1. Спосіб виготовлення барабанного комутатора, який має бочкоподібне тіло (1) основи, виготовлене з ізолюючого пресувального матеріалу, сукупність металевих електропровідних сегментів (3, 3') і таку ж кількість вугільних сегментів (4), електрично приєднаних до електропровідних сегментів (3, 3'),який включає операції:- виготовлення металевої електропровідної заготовки, що включає сукупність електропровідних сегментів, кожні два...

Номер патенту: 73262

Опубліковано: 15.06.2005

Автори: Клімченкова Наталія Валеріївна, Клімченков Валерій Тимофійович

МПК: H02K 15/00, H01R 43/06

Мітки: пристрій, статичного, колектора, формування, здійснення, спосіб

Формула / Реферат:

1. Спосіб статичного формування колектора, що збирають з кільця струмопровідних пластин з ізоляційними прокладками і складовими частинами металевого корпуса, від яких кільце ізолюють манжетами і закріплюють між ними за допомогою стяжних елементів корпуса, що включає збирання конструкції з запресовуванням і затягуванням стяжних елементів корпуса, нагрівання до заданої температури, витримку при заданих температурі і тиску, охолодження і...

Номер патенту: 71182

Опубліковано: 15.11.2004

Автори: Клімченкова Наталія Валеріївна, Клімченков Валерій Тимофійович

МПК: H01R 43/06, H02K 15/00

Мітки: електричної, колектора, динамічного, спосіб, формування, машини

Формула / Реферат:

Спосіб динамічного формування колектора, що збирається з кільця струмопровідних пластин з ізоляційними прокладками і складових частин металевого корпуса, від яких кільце ізолюють манжетами і закріплюють між ними за допомогою стяжних елементів корпуса, що включає обертання з заданою частотою, нагрівання до заданої температури з обертанням, ослаблення затяга стяжних елементів корпуса, витримування при заданих температурі і частоті обертання,...

Номер патенту: 71181

Опубліковано: 15.11.2004

Автори: Клімченков Валерій Тимофійович, Клімченкова Наталія Валеріївна

МПК: H01R 43/06, H02K 15/00

Мітки: виробництва, колектора, спосіб

Формула / Реферат:

Спосіб виробництва колектора, що збирається з кільця мідних пластин з ізоляційними прокладками і складових частин металевого корпуса, від яких кільце ізолюють манжетами і закріплюють між ними за допомогою стяжних елементів корпуса, що включає виготовлення деталей конструкції, збирання конструкції зі складових деталей, обертання колектора з іспитовою частотою, одночасне випікання прокладок і манжет у зібраному обертаючому колекторі, який...

Номер патенту: 63644

Опубліковано: 15.01.2004

Автори: Клімченкова Наталія Валеріївна, Клімченков Валерій Тимофійович

МПК: H02K 15/00, H01R 43/06

Мітки: виробництва, спосіб, колектора

Формула / Реферат:

Спосіб виробництва колектора, що збирається з кільця мідних пластин з ізоляційними прокладками і складових частин металевого корпуса, від яких кільце ізолюють манжетами і закріплюють між ними за допомогою стяжних елементів, що включає виготовлення деталей конструкції, зборку кільця, статичне формування кільця, зборку колектора, статичне формування колектора, динамічне формування колектора, який відрізняється тим, що при зборці кільця і...

Номер патенту: 42958

Опубліковано: 15.11.2001

Автори: Клімченкова Наталія Валеріївна, Клімченков Валерій Тимофійович

МПК: H02K 15/00, H01R 43/06

Мітки: виробництва, спосіб, колектора

Формула / Реферат:

Спосіб виробництва колектора, що збирається з кільця мідних пластин з ізоляційними прокладками і складових частин металевого корпуса, від яких кільце ізолюють манжетами і закріплюють між ними за допомогою стяжних елементів корпуса, що включає виготовлення деталей конструкції, збирання кільця і випікання прокладок у зібраному кільці, збирання колектора і випікання манжет у зібраному колекторі, обертання з випробувальною частотою і нагріванням...

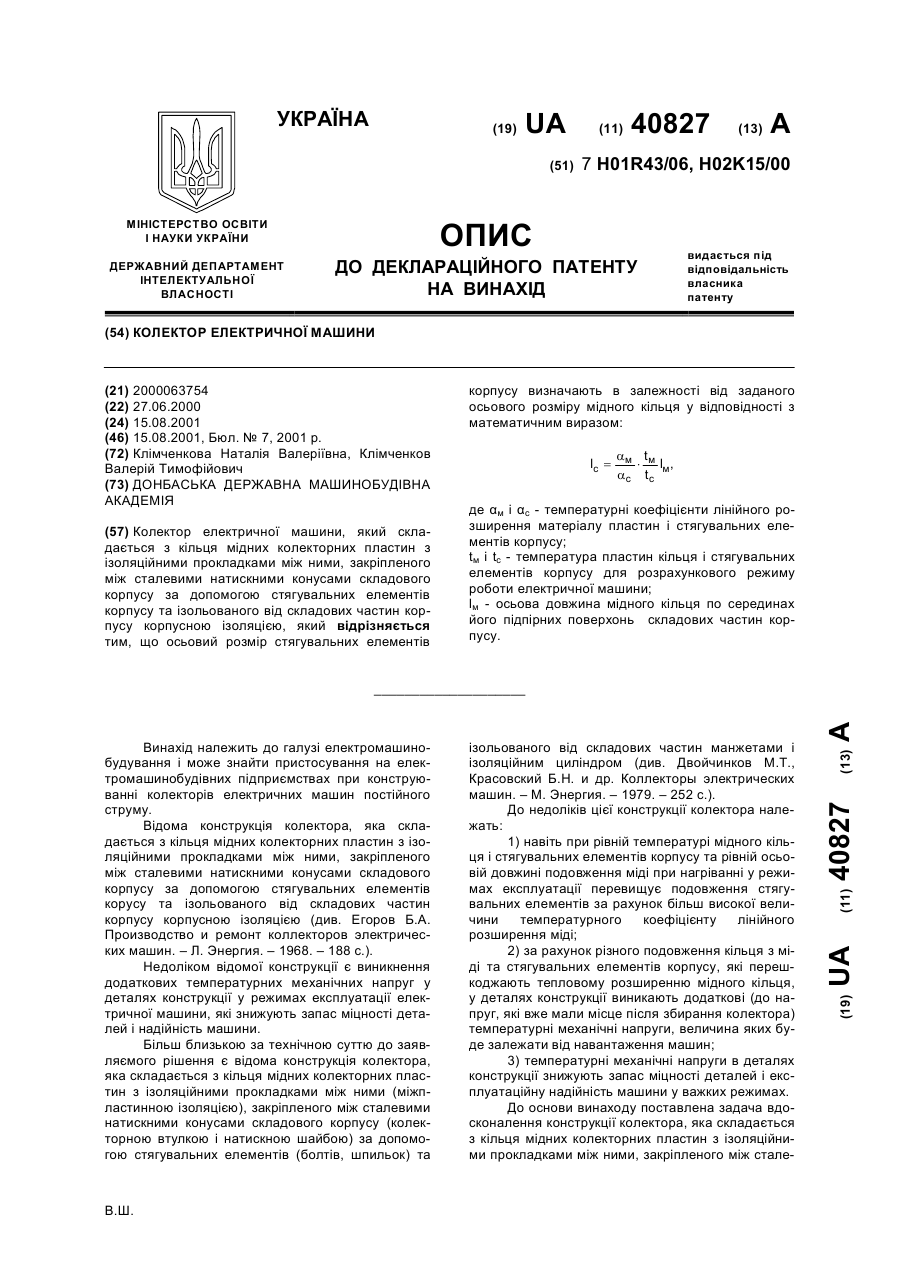

Номер патенту: 40827

Опубліковано: 15.08.2001

Автори: Клімченков Валерій Тимофійович, Клімченкова Наталія Валеріївна

МПК: H01R 43/06, H02K 15/00

Мітки: електричної, машини, колектор

Формула / Реферат:

Колектор електричної машини, який складається з кільця мідних колекторних пластин з ізоляційними прокладками між ними;, закріпленого між сталевими натискними конусами складового корпусу за допомогою стягувальних елементів корпусу та ізольованого від складових частин корпусу корпусною ізоляцією, який відрізняється тим, що осьовий розмір стягувальних елементів корпусу визначають в залежності від заданого осьового розміру мідного кільця у...

Номер патенту: 40121

Опубліковано: 16.07.2001

Автори: Клімченков Валерій Тимофійович, Клімченкова Наталія Валеріївна

МПК: H02K 15/00, H01R 43/06

Мітки: формовки, елементів, пластин, складається, сталевих, кріпильних, електричної, машини, ізоляційними, кільця, мідних, колекторних, прокладками, ними, спосіб, колектора, динамічної

Формула / Реферат:

Спосіб динамічної формовки колектора електричної машини, який складається з кільця мідних колекторних пластин з ізоляційними прокладками між ними і сталевих кріпильних елементів, що вміщує обертальний рух з частотою, яка перевищує максимальну конструктивну, нагрівання до заданої температури, витримку при цій температурі упродовж часу формування і підтягування кріпильних елементів, який відрізняється тим, що під час підвищення температури...

Номер патенту: 35878

Опубліковано: 16.04.2001

Автори: Чуйко Віктор Андрійович, Мунтянов Олександр Федосійович

МПК: H01R 43/06

Мітки: пристрій, токарного, продорожування, верстата, колекторів

Формула / Реферат:

Пристрій до токарного верстата для продорожування колекторів, який  включає корпус і фрезу з приводом, що встановлені на супорті, який відрізняється тим, що нижня частина корпусу виконана у вигляді різцевої оправки, а фреза встановлена на рівні передньої грані оправки і з допомогою проміжного вала і муфти з’єднана з високообертовим електродвигуном приводу.

Номер патенту: 13010

Опубліковано: 28.02.1997

Автор: Топорін Василь Сергійович

МПК: H01R 43/06

Мітки: пластин, комплекту, складання, колекторних, обпресовування, пристрій

Формула / Реферат:

Устройство для сборки и опрессовки комплекта коллекторных пластин, содержащее гребенчатую плиту, сегментные плашки с конусной наружной поверхностью фиксирующее кольцо с конусной внутренней поверхностью и распорные элементы, размещенные между сегментными плашками и фиксирующим кольцом, отличающееся тем, что распорные элементы выполнены в виде клиньев, а на конусных поверхностях фиксирующего кольца и сегментных плашек выполнено равное число...

Номер патенту: 11259

Опубліковано: 25.12.1996

Автори: Альтшулер Ігор Борисович, Осічев Василь Петрович

МПК: H01R 43/06

Мітки: півниками, стрічковими, колектор

Текст:

...в изготовлении обеспечивается тем, что дистанционные прокладки и кольцевом поясе устанавливают при сборке свободно, совмещая выступ на петушке и паз и прокладке, уплотнительмую же прокладку вводят между смежными петушками в нескольких местах равномерно по окружности, где дистанционные прокладки не установлены При это..] уплотмительные п р о к л а д к и вводят между 11259 петушками в осевом направлении на меньшем радиусе, чем расположен...

Номер патенту: 8912

Опубліковано: 30.09.1996

Автори: Череп Дмитро Олексійович, Грім Владислав Тимофійович, Богуславський Адольф Ілліч, Ткачев Віктор Ігнатович, Єлін Володимир Афанасійович

МПК: H01R 43/06

Мітки: спосіб, ізоляційних, виготовлення, прокладок, колекторів

Формула / Реферат:

1. Способ изготовления изоляционных про­кладок для коллекторов, включающий вырубку прокладок из листа изоляционного материала, их проталкивание через матрицу штампа и последу­ющее удаление из штампа, отличающийся тем, что, с целью уменьшения отходов за счет рацио­нального раскроя и повышения качества изготав­ливаемых изделий за счет исключения расслоения материала по контуру прокладки, перед вырубкой прокладок вырубают заготовку с контуром,...

Номер патенту: 9007

Опубліковано: 30.09.1996

Автори: Будіщев Михайло Сергійович, Захаров Сергій Володимирович, Завгородня Таісія Іванівна, Калитка Мирон Іванович

МПК: H01R 43/06

Мітки: вуглеграфітового, колектора, спосіб, виготовлення, машини, електричної

Формула / Реферат:

Способ изготовления углеграфитового коллекто­ра электрической машины, включающий выполнение диэлектрического основания с металлизированными отверстиями, выполнение углеграфитовых пластин, отличающийся тем, что, с целью уменьшения расхода углеграфитового материала, упрощения технологии изготовления и повышение надежности, на диэлек­трическом основании выполняют металлизиро­ванные участки по размеру коллекторных пластин и соединенные с...
