Високовольтний кабель з волоконно-оптичним термодатчиком

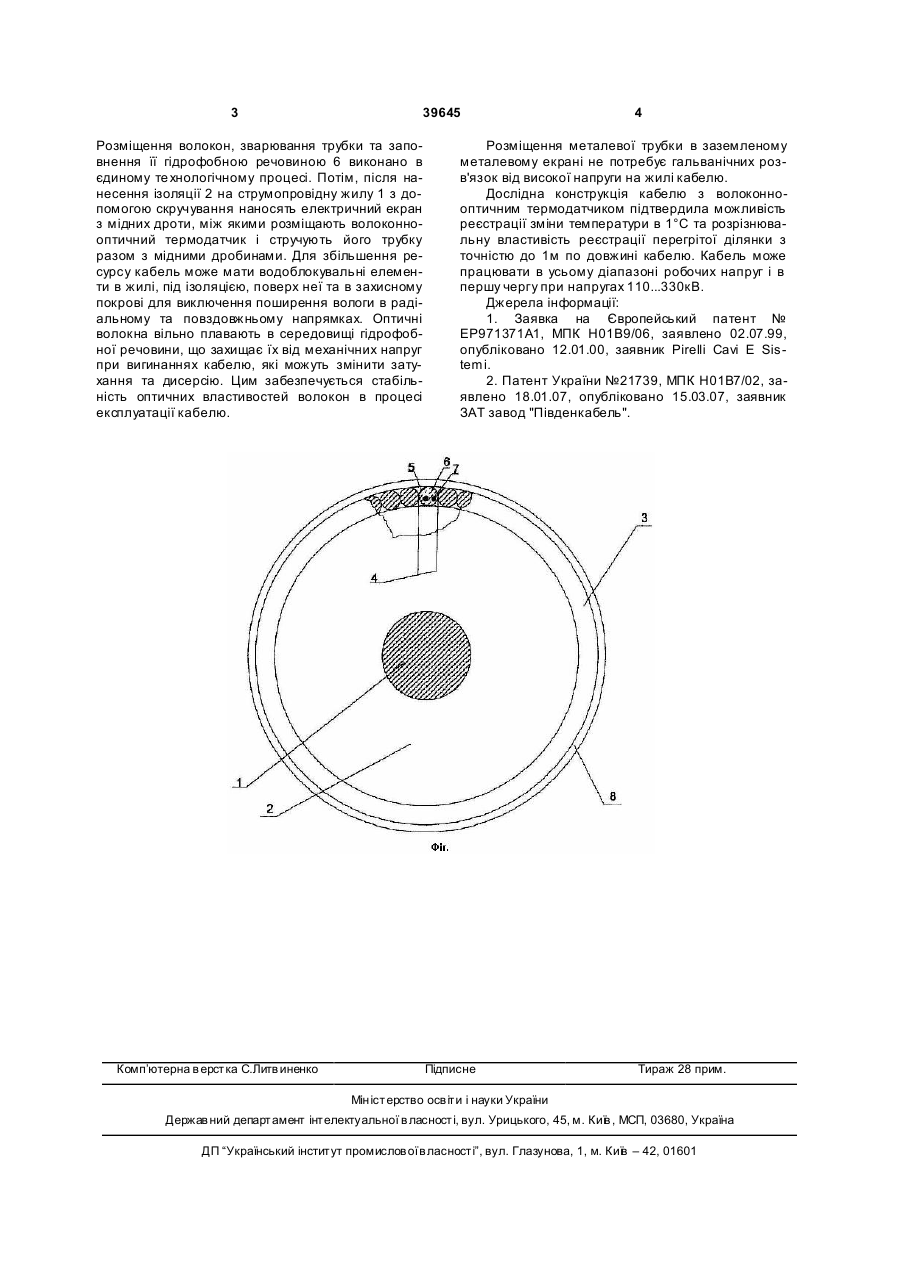

Високовольтний кабель з волоконно-оптичним термодатчиком, який складається з металевої струмопровідної жили, ізоляції з вулканізованого поліетилену, металевого електричного екрана та захисного покриття, який відрізняється тим, що додатково містить розміщений в екрані волоконнооптичний датчик у вигляді суцільної стальної трубки та двох оптичних волокон, причому трубка заповнена гідрофобною речовиною, а оптичні волокна вільно плавають в ній. (19) (21) u200809997 (22) 01.08.2008 (24) 10.03.2009 (46) 10.03.2009, Бюл.№ 5, 2009 р. (72) ЗОЛОТАРЬОВ ВОЛОДИ МИР МИ ХАЙЛОВИЧ, UA, КАРПУШЕНКО ВАСИЛЬ ПЕТРОВИЧ, UA, АНТОНЕЦЬ ЮРІЙ ПАНАСОВИЧ, U A, ЗОЛОТАРЬОВ ВОЛОДИМИР ВОЛОДИ МИРОВИЧ, UA, ЧОПОВ ЄВГЕН ЮРІЙОВИЧ, UA, ОБОЗНИЙ АНДРІЙ ЛЕОНІДОВИЧ, UA, НАУ МЕНКО ОЛЕКСІЙ АНТОНОВИЧ, UA, ЧАЙКА ВОЛОДИ МИР ДМИТРОВИЧ, UA 3 39645 Розміщення волокон, зварювання трубки та заповнення її гідрофобною речовиною 6 виконано в єдиному те хнологічному процесі. Потім, після нанесення ізоляції 2 на струмопровідну жилу 1 з допомогою скручування наносять електричний екран з мідних дроти, між якими розміщають волоконнооптичний термодатчик і стручують його трубку разом з мідними дробинами. Для збільшення ресурсу кабель може мати водоблокувальні елементи в жилі, під ізоляцією, поверх неї та в захисному покрові для виключення поширення вологи в радіальному та повздовжньому напрямках. Оптичні волокна вільно плавають в середовищі гідрофобної речовини, що захищає їх від механічних напруг при вигинаннях кабелю, які можуть змінити затухання та дисерсію. Цим забезпечується стабільність оптичних властивостей волокон в процесі експлуатації кабелю. Комп’ютерна в ерстка C.Литв иненко 4 Розміщення металевої трубки в заземленому металевому екрані не потребує гальванічних розв'язок від високої напруги на жилі кабелю. Дослідна конструкція кабелю з волоконнооптичним термодатчиком підтвердила можливість реєстрації зміни температури в 1°С та розрізнювальну властивість реєстрації перегрітої ділянки з точністю до 1м по довжині кабелю. Кабель може працювати в усьому діапазоні робочих напруг і в першу чергу при напругах 110...330кВ. Джерела інформації: 1. Заявка на Європейський патент № ЕР971371А1, МПК Н01В9/06, заявлено 02.07.99, опубліковано 12.01.00, заявник Pirelli Cavi E Sistemi. 2. Патент України №21739, МПК Н01В7/02, заявлено 18.01.07, опубліковано 15.03.07, заявник ЗАТ завод "Південкабель". Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
