Спосіб контролю параметрів структури конструкційних матеріалів

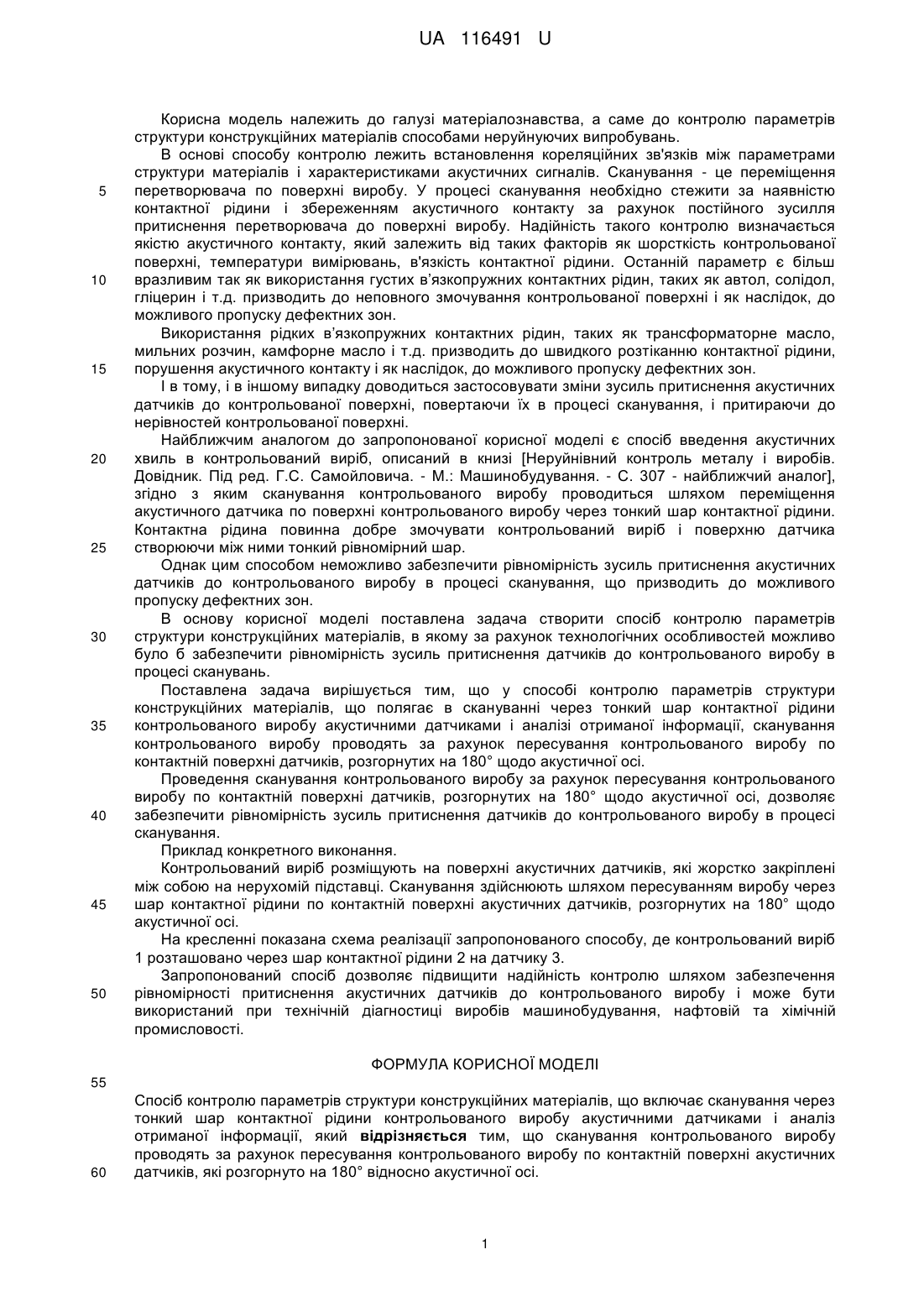

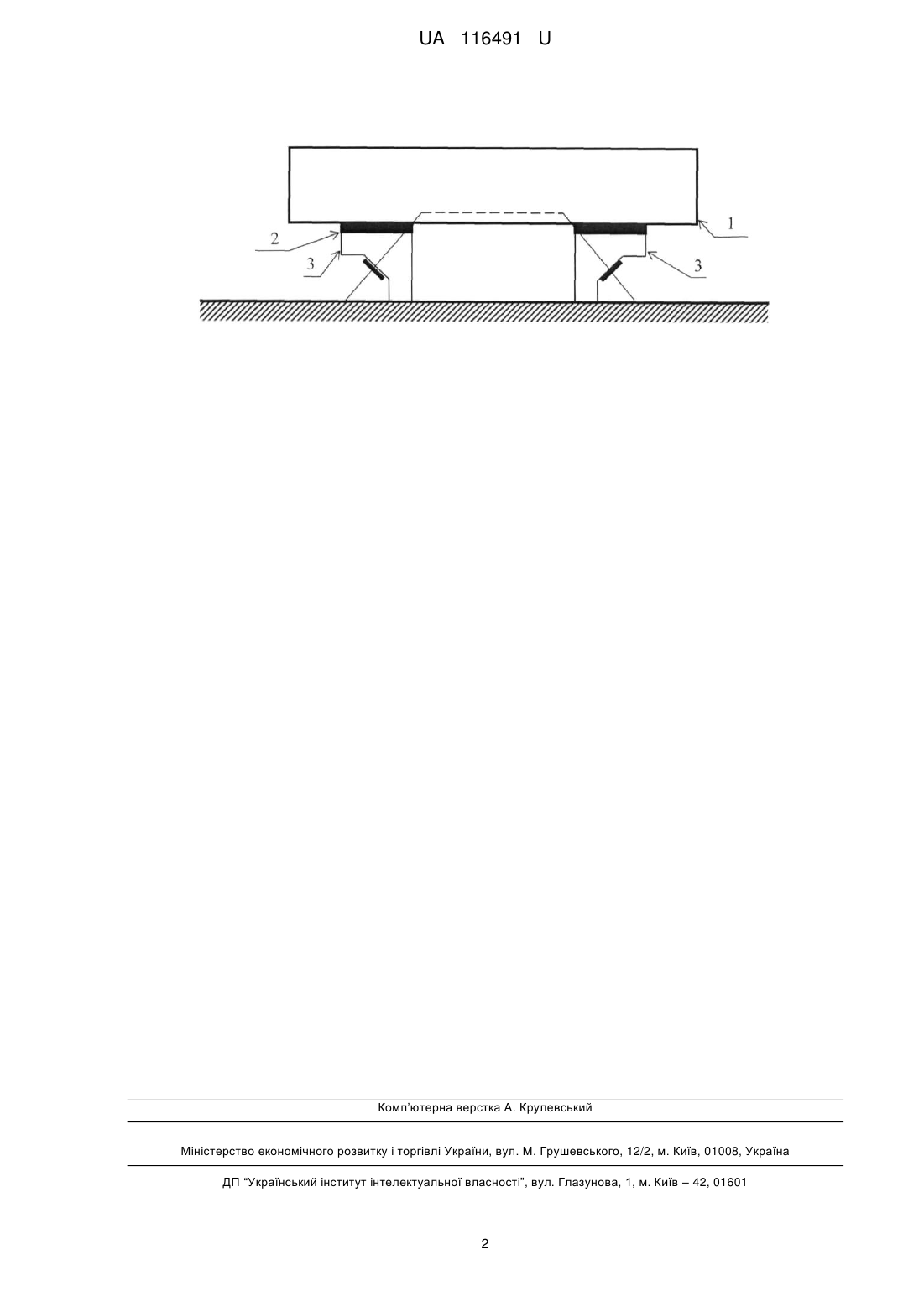

Реферат: UA 116491 U UA 116491 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі матеріалознавства, а саме до контролю параметрів структури конструкційних матеріалів способами неруйнуючих випробувань. В основі способу контролю лежить встановлення кореляційних зв'язків між параметрами структури матеріалів і характеристиками акустичних сигналів. Сканування - це переміщення перетворювача по поверхні виробу. У процесі сканування необхідно стежити за наявністю контактної рідини і збереженням акустичного контакту за рахунок постійного зусилля притиснення перетворювача до поверхні виробу. Надійність такого контролю визначається якістю акустичного контакту, який залежить від таких факторів як шорсткість контрольованої поверхні, температури вимірювань, в'язкість контактної рідини. Останній параметр є більш вразливим так як використання густих в’язкопружних контактних рідин, таких як автол, солідол, гліцерин і т.д. призводить до неповного змочування контрольованої поверхні і як наслідок, до можливого пропуску дефектних зон. Використання рідких в’язкопружних контактних рідин, таких як трансформаторне масло, мильних розчин, камфорне масло і т.д. призводить до швидкого розтіканню контактної рідини, порушення акустичного контакту і як наслідок, до можливого пропуску дефектних зон. І в тому, і в іншому випадку доводиться застосовувати зміни зусиль притиснення акустичних датчиків до контрольованої поверхні, повертаючи їх в процесі сканування, і притираючи до нерівностей контрольованої поверхні. Найближчим аналогом до запропонованої корисної моделі є спосіб введення акустичних хвиль в контрольований виріб, описаний в книзі [Неруйнівний контроль металу і виробів. Довідник. Під ред. Г.С. Самойловича. - М.: Машинобудування. - С. 307 - найближчий аналог], згідно з яким сканування контрольованого виробу проводиться шляхом переміщення акустичного датчика по поверхні контрольованого виробу через тонкий шар контактної рідини. Контактна рідина повинна добре змочувати контрольований виріб і поверхню датчика створюючи між ними тонкий рівномірний шар. Однак цим способом неможливо забезпечити рівномірність зусиль притиснення акустичних датчиків до контрольованого виробу в процесі сканування, що призводить до можливого пропуску дефектних зон. В основу корисної моделі поставлена задача створити спосіб контролю параметрів структури конструкційних матеріалів, в якому за рахунок технологічних особливостей можливо було б забезпечити рівномірність зусиль притиснення датчиків до контрольованого виробу в процесі сканувань. Поставлена задача вирішується тим, що у способі контролю параметрів структури конструкційних матеріалів, що полягає в скануванні через тонкий шар контактної рідини контрольованого виробу акустичними датчиками і аналізі отриманої інформації, сканування контрольованого виробу проводять за рахунок пересування контрольованого виробу по контактній поверхні датчиків, розгорнутих на 180° щодо акустичної осі. Проведення сканування контрольованого виробу за рахунок пересування контрольованого виробу по контактній поверхні датчиків, розгорнутих на 180° щодо акустичної осі, дозволяє забезпечити рівномірність зусиль притиснення датчиків до контрольованого виробу в процесі сканування. Приклад конкретного виконання. Контрольований виріб розміщують на поверхні акустичних датчиків, які жорстко закріплені між собою на нерухомій підставці. Сканування здійснюють шляхом пересуванням виробу через шар контактної рідини по контактній поверхні акустичних датчиків, розгорнутих на 180° щодо акустичної осі. На кресленні показана схема реалізації запропонованого способу, де контрольований виріб 1 розташовано через шар контактної рідини 2 на датчику 3. Запропонований спосіб дозволяє підвищити надійність контролю шляхом забезпечення рівномірності притиснення акустичних датчиків до контрольованого виробу і може бути використаний при технічній діагностиці виробів машинобудування, нафтовій та хімічній промисловості. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Спосіб контролю параметрів структури конструкційних матеріалів, що включає сканування через тонкий шар контактної рідини контрольованого виробу акустичними датчиками і аналіз отриманої інформації, який відрізняється тим, що сканування контрольованого виробу проводять за рахунок пересування контрольованого виробу по контактній поверхні акустичних датчиків, які розгорнуто на 180° відносно акустичної осі. 1 UA 116491 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
