Дамба обвалування з дренуючим елементом

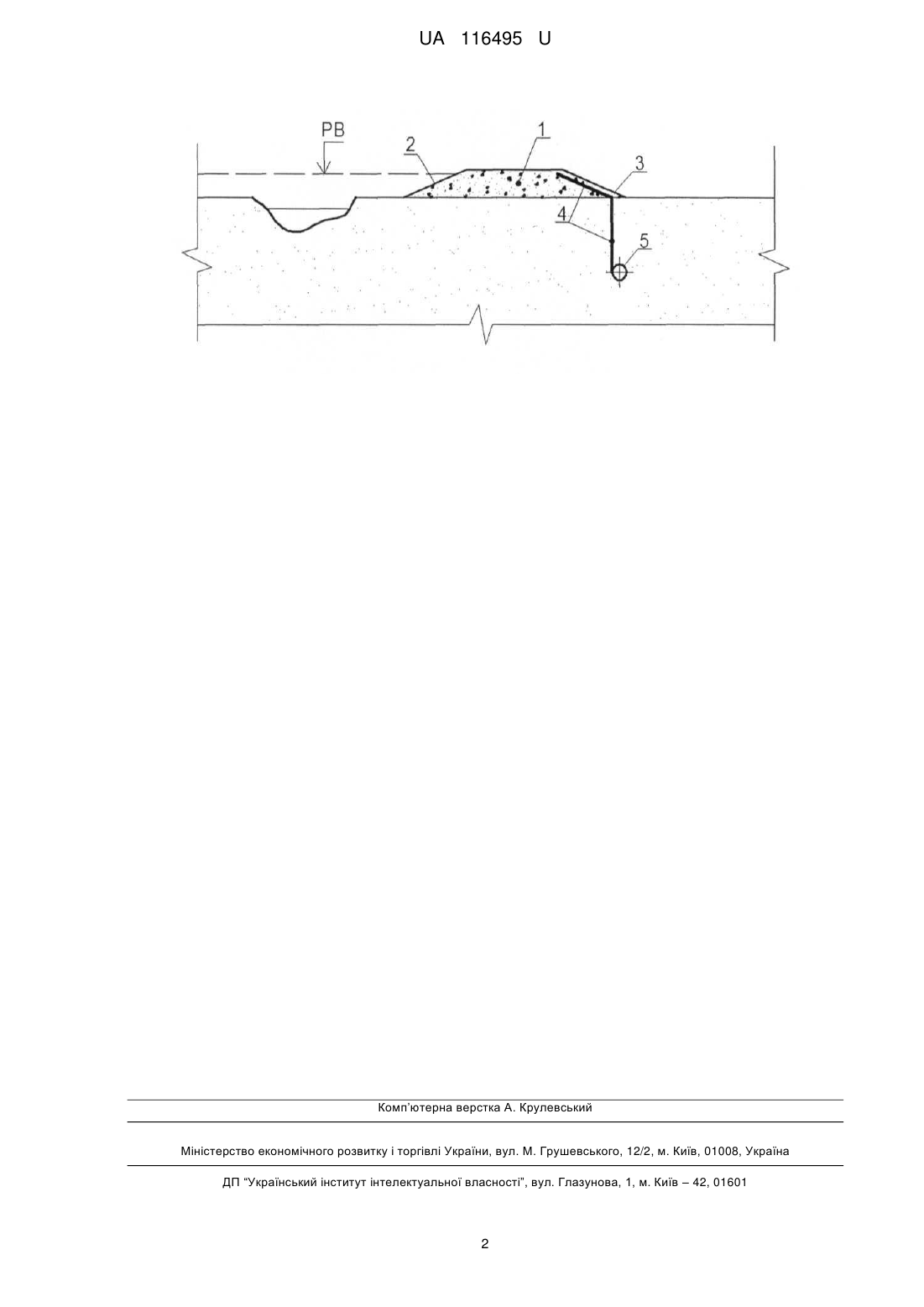

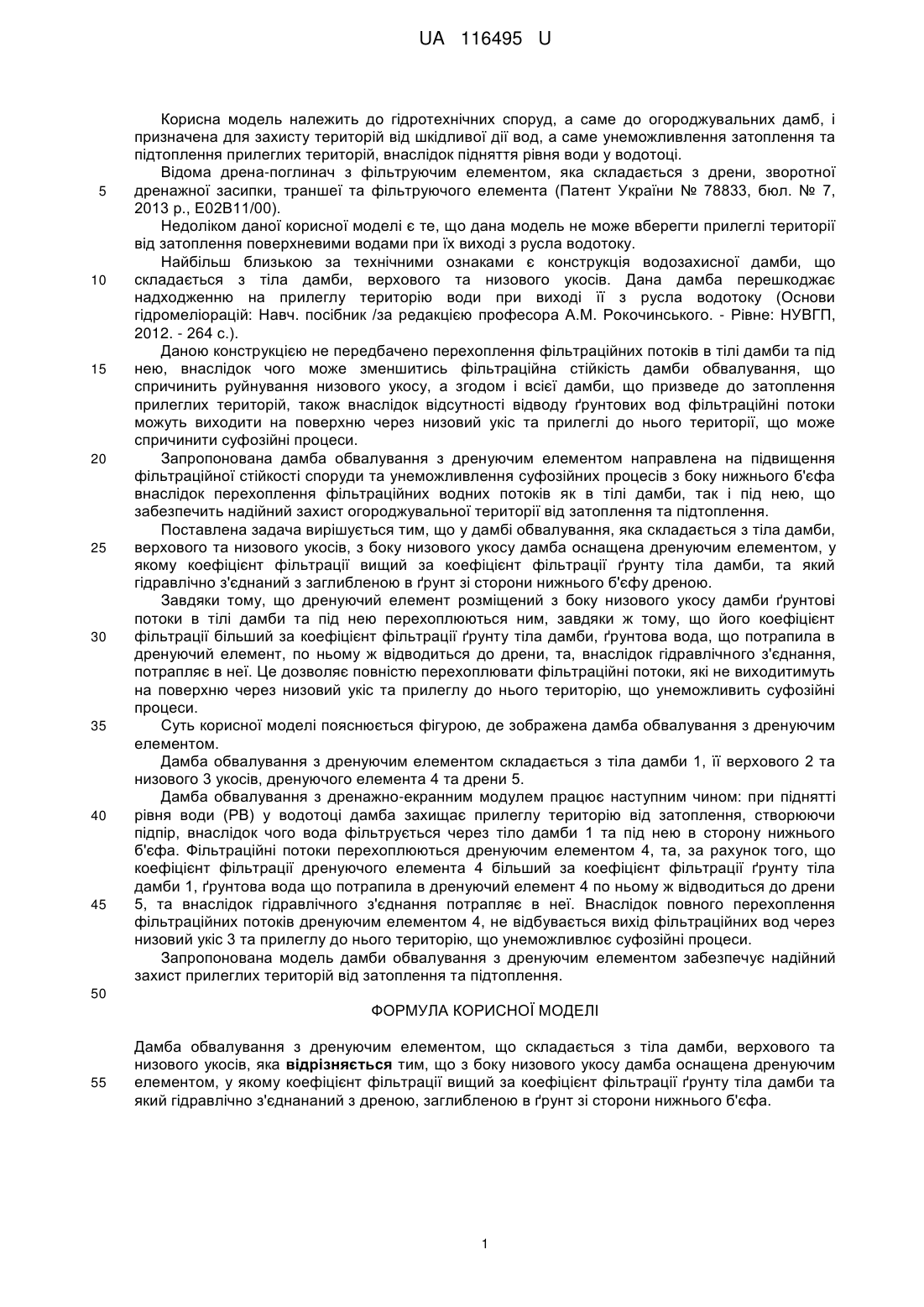

Реферат: Дамба обвалування з дренуючим елементом, що складається з тіла дамби, верхового та низового укосів, причому з боку низового укосу дамба оснащена дренуючим елементом, у якому коефіцієнт фільтрації вищий за коефіцієнт фільтрації ґрунту тіла дамби та який гідравлічно з'єднаний з дреною, заглибленою в ґрунт зі сторони нижнього б'єфа. UA 116495 U (54) ДАМБА ОБВАЛУВАННЯ З ДРЕНУЮЧИМ ЕЛЕМЕНТОМ UA 116495 U UA 116495 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до гідротехнічних споруд, а саме до огороджувальних дамб, і призначена для захисту територій від шкідливої дії вод, а саме унеможливлення затоплення та підтоплення прилеглих територій, внаслідок підняття рівня води у водотоці. Відома дрена-поглинач з фільтруючим елементом, яка складається з дрени, зворотної дренажної засипки, траншеї та фільтруючого елемента (Патент України № 78833, бюл. № 7, 2013 р., Е02В11/00). Недоліком даної корисної моделі є те, що дана модель не може вберегти прилеглі території від затоплення поверхневими водами при їх виході з русла водотоку. Найбільш близькою за технічними ознаками є конструкція водозахисної дамби, що складається з тіла дамби, верхового та низового укосів. Дана дамба перешкоджає надходженню на прилеглу територію води при виході її з русла водотоку (Основи гідромеліорацій: Навч. посібник /за редакцією професора A.M. Рокочинського. - Рівне: НУВГП, 2012. - 264 с.). Даною конструкцією не передбачено перехоплення фільтраційних потоків в тілі дамби та під нею, внаслідок чого може зменшитись фільтраційна стійкість дамби обвалування, що спричинить руйнування низового укосу, а згодом і всієї дамби, що призведе до затоплення прилеглих територій, також внаслідок відсутності відводу ґрунтових вод фільтраційні потоки можуть виходити на поверхню через низовий укіс та прилеглі до нього території, що може спричинити суфозійні процеси. Запропонована дамба обвалування з дренуючим елементом направлена на підвищення фільтраційної стійкості споруди та унеможливлення суфозійних процесів з боку нижнього б'єфа внаслідок перехоплення фільтраційних водних потоків як в тілі дамби, так і під нею, що забезпечить надійний захист огороджувальної території від затоплення та підтоплення. Поставлена задача вирішується тим, що у дамбі обвалування, яка складається з тіла дамби, верхового та низового укосів, з боку низового укосу дамба оснащена дренуючим елементом, у якому коефіцієнт фільтрації вищий за коефіцієнт фільтрації ґрунту тіла дамби, та який гідравлічно з'єднаний з заглибленою в ґрунт зі сторони нижнього б'єфу дреною. Завдяки тому, що дренуючий елемент розміщений з боку низового укосу дамби ґрунтові потоки в тілі дамби та під нею перехоплюються ним, завдяки ж тому, що його коефіцієнт фільтрації більший за коефіцієнт фільтрації ґрунту тіла дамби, ґрунтова вода, що потрапила в дренуючий елемент, по ньому ж відводиться до дрени, та, внаслідок гідравлічного з'єднання, потрапляє в неї. Це дозволяє повністю перехоплювати фільтраційні потоки, які не виходитимуть на поверхню через низовий укіс та прилеглу до нього територію, що унеможливить суфозійні процеси. Суть корисної моделі пояснюється фігурою, де зображена дамба обвалування з дренуючим елементом. Дамба обвалування з дренуючим елементом складається з тіла дамби 1, її верхового 2 та низового 3 укосів, дренуючого елемента 4 та дрени 5. Дамба обвалування з дренажно-екранним модулем працює наступним чином: при піднятті рівня води (РВ) у водотоці дамба захищає прилеглу територію від затоплення, створюючи підпір, внаслідок чого вода фільтрується через тіло дамби 1 та під нею в сторону нижнього б'єфа. Фільтраційні потоки перехоплюються дренуючим елементом 4, та, за рахунок того, що коефіцієнт фільтрації дренуючого елемента 4 більший за коефіцієнт фільтрації ґрунту тіла дамби 1, ґрунтова вода що потрапила в дренуючий елемент 4 по ньому ж відводиться до дрени 5, та внаслідок гідравлічного з'єднання потрапляє в неї. Внаслідок повного перехоплення фільтраційних потоків дренуючим елементом 4, не відбувається вихід фільтраційних вод через низовий укіс 3 та прилеглу до нього територію, що унеможливлює суфозійні процеси. Запропонована модель дамби обвалування з дренуючим елементом забезпечує надійний захист прилеглих територій від затоплення та підтоплення. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Дамба обвалування з дренуючим елементом, що складається з тіла дамби, верхового та низового укосів, яка відрізняється тим, що з боку низового укосу дамба оснащена дренуючим елементом, у якому коефіцієнт фільтрації вищий за коефіцієнт фільтрації ґрунту тіла дамби та який гідравлічно з'єднананий з дреною, заглибленою в ґрунт зі сторони нижнього б'єфа. 1 UA 116495 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
