Дренажна система з дренуючим простором
Номер патенту: 75233
Опубліковано: 26.11.2012
Автори: Малюга Віталій Володимирович, Бабіцька Олена Анатоліївна, Савчук Дмитро Петрович
Формула / Реферат
Дренажна система з дренуючим простором, що складається з закритих центрального і бокових дренуючих колекторів, дрен, яка відрізняється тим, що у зоні центрального дренуючого колектора на одному висотному рівні і з підвищеною щільністю влаштовано дрени, які формують дренуючий простір і забезпечують інтенсифікацію ґрунтового стоку.
Текст

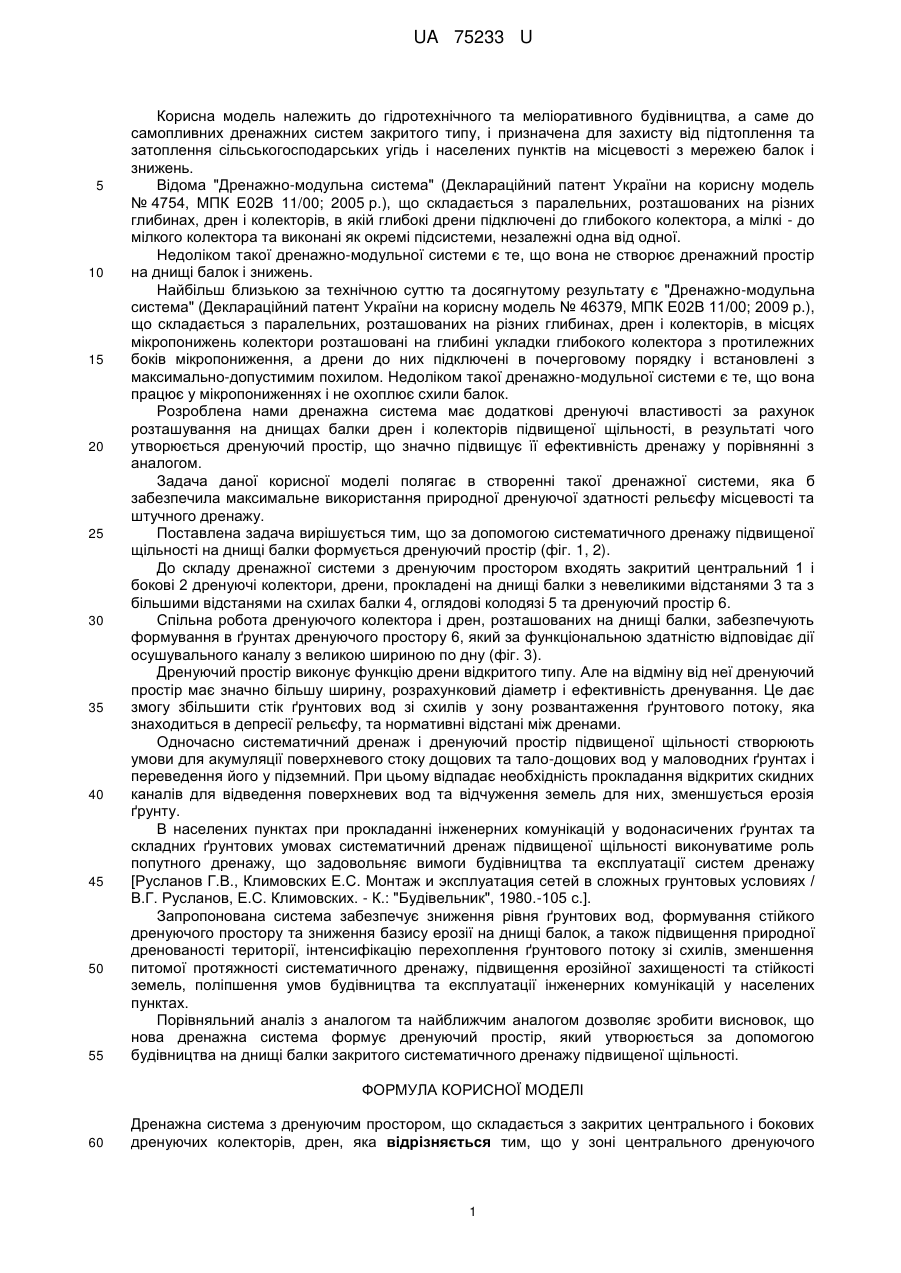

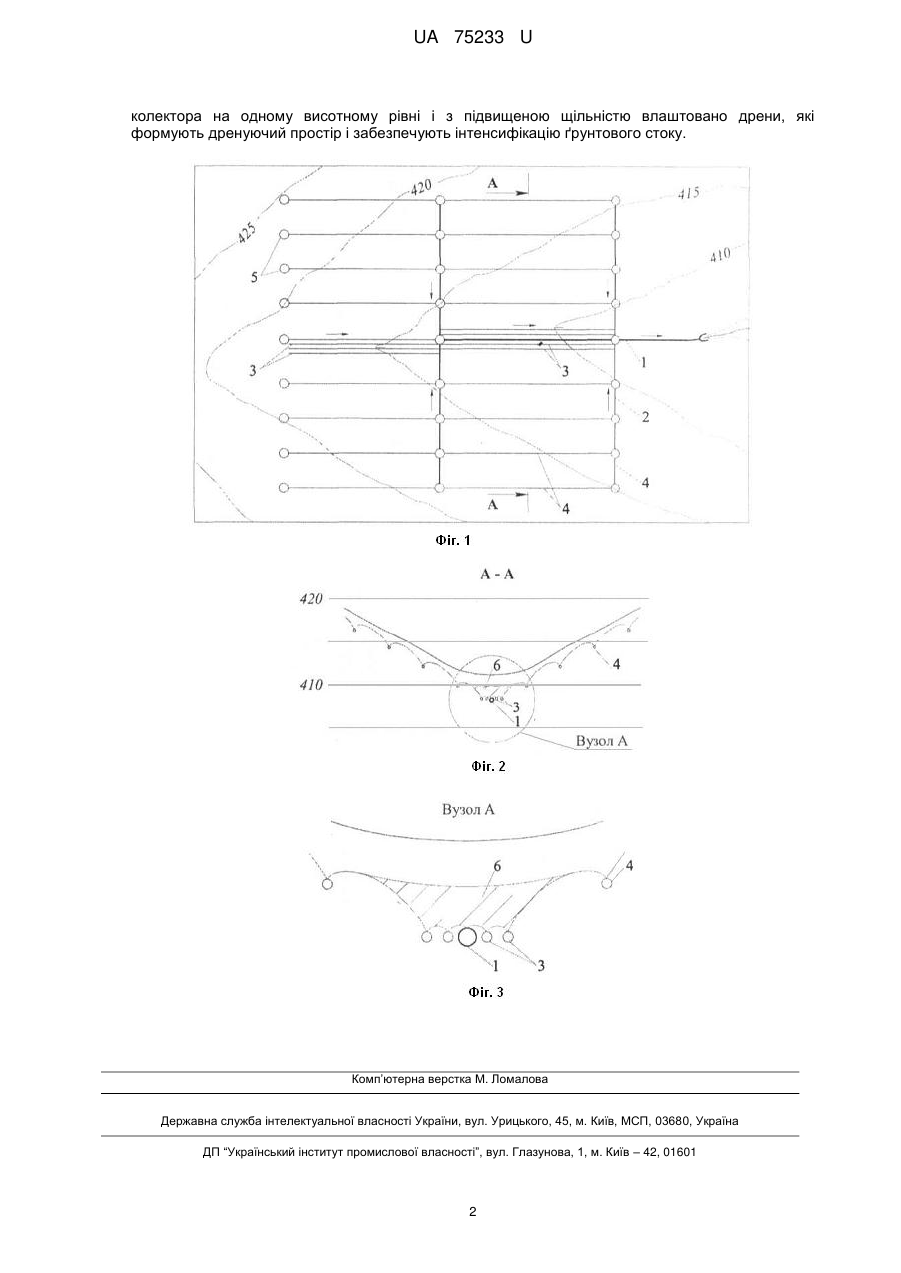

Реферат: Дренажна система складається з закритих центрального і бокових дренуючих колекторів. У зоні центрального дренуючого колектора на одному висотному рівні і з підвищеною щільністю влаштовано дрени, які формують дренуючий простір і забезпечують інтенсифікацію ґрунтового стоку. UA 75233 U (12) UA 75233 U UA 75233 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гідротехнічного та меліоративного будівництва, а саме до самопливних дренажних систем закритого типу, і призначена для захисту від підтоплення та затоплення сільськогосподарських угідь і населених пунктів на місцевості з мережею балок і знижень. Відома "Дренажно-модульна система" (Деклараційний патент України на корисну модель № 4754, МПК Е02В 11/00; 2005 p.), що складається з паралельних, розташованих на різних глибинах, дрен і колекторів, в якій глибокі дрени підключені до глибокого колектора, а мілкі - до мілкого колектора та виконані як окремі підсистеми, незалежні одна від одної. Недоліком такої дренажно-модульної системи є те, що вона не створює дренажний простір на днищі балок і знижень. Найбільш близькою за технічною суттю та досягнутому результату є "Дренажно-модульна система" (Деклараційний патент України на корисну модель № 46379, МПК Е02В 11/00; 2009 p.), що складається з паралельних, розташованих на різних глибинах, дрен і колекторів, в місцях мікропонижень колектори розташовані на глибині укладки глибокого колектора з протилежних боків мікропониження, а дрени до них підключені в почерговому порядку і встановлені з максимально-допустимим похилом. Недоліком такої дренажно-модульної системи є те, що вона працює у мікропониженнях і не охоплює схили балок. Розроблена нами дренажна система має додаткові дренуючі властивості за рахунок розташування на днищах балки дрен і колекторів підвищеної щільності, в результаті чого утворюється дренуючий простір, що значно підвищує її ефективність дренажу у порівнянні з аналогом. Задача даної корисної моделі полягає в створенні такої дренажної системи, яка б забезпечила максимальне використання природної дренуючої здатності рельєфу місцевості та штучного дренажу. Поставлена задача вирішується тим, що за допомогою систематичного дренажу підвищеної щільності на днищі балки формується дренуючий простір (фіг. 1, 2). До складу дренажної системи з дренуючим простором входять закритий центральний 1 і бокові 2 дренуючі колектори, дрени, прокладені на днищі балки з невеликими відстанями 3 та з більшими відстанями на схилах балки 4, оглядові колодязі 5 та дренуючий простір 6. Спільна робота дренуючого колектора і дрен, розташованих на днищі балки, забезпечують формування в ґрунтах дренуючого простору 6, який за функціональною здатністю відповідає дії осушувального каналу з великою шириною по дну (фіг. 3). Дренуючий простір виконує функцію дрени відкритого типу. Але на відміну від неї дренуючий простір має значно більшу ширину, розрахунковий діаметр і ефективність дренування. Це дає змогу збільшити стік ґрунтових вод зі схилів у зону розвантаження ґрунтового потоку, яка знаходиться в депресії рельєфу, та нормативні відстані між дренами. Одночасно систематичний дренаж і дренуючий простір підвищеної щільності створюють умови для акумуляції поверхневого стоку дощових та тало-дощових вод у маловодних ґрунтах і переведення його у підземний. При цьому відпадає необхідність прокладання відкритих скидних каналів для відведення поверхневих вод та відчуження земель для них, зменшується ерозія ґрунту. В населених пунктах при прокладанні інженерних комунікацій у водонасичених ґрунтах та складних ґрунтових умовах систематичний дренаж підвищеної щільності виконуватиме роль попутного дренажу, що задовольняє вимоги будівництва та експлуатації систем дренажу [Русланов Г.В., Климовских Ε.С. Монтаж и эксплуатация сетей в сложных грунтовых условиях / В.Г. Русланов, Е.С. Климовских. - К.: "Будівельник", 1980.-105 с.]. Запропонована система забезпечує зниження рівня ґрунтових вод, формування стійкого дренуючого простору та зниження базису ерозії на днищі балок, а також підвищення природної дренованості території, інтенсифікацію перехоплення ґрунтового потоку зі схилів, зменшення питомої протяжності систематичного дренажу, підвищення ерозійної захищеності та стійкості земель, поліпшення умов будівництва та експлуатації інженерних комунікацій у населених пунктах. Порівняльний аналіз з аналогом та найближчим аналогом дозволяє зробити висновок, що нова дренажна система формує дренуючий простір, який утворюєтьсяза допомогою будівництва на днищі балки закритого систематичного дренажу підвищеної щільності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Дренажна система з дренуючим простором, що складається з закритих центрального і бокових дренуючих колекторів, дрен, яка відрізняється тим, що у зоні центрального дренуючого 1 UA 75233 U колектора на одному висотному рівні і з підвищеною щільністю влаштовано дрени, які формують дренуючий простір і забезпечують інтенсифікацію ґрунтового стоку. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюDraining system with draining space
Автори англійськоюSavchuk Dmytro Petrovych, Babitska Olena Anatoliivna, Maliuha Vitalii Volodymyrovych
Назва патенту російськоюДренажная система с дренирующим пространством
Автори російськоюСавчук Дмитрий Петрович, Бабицкая Елена Анатолиевна, Малюга Виталий Владимирович
МПК / Мітки
МПК: E02B 11/00
Мітки: простором, система, дренажна, дренуючим
