Стіновий блок

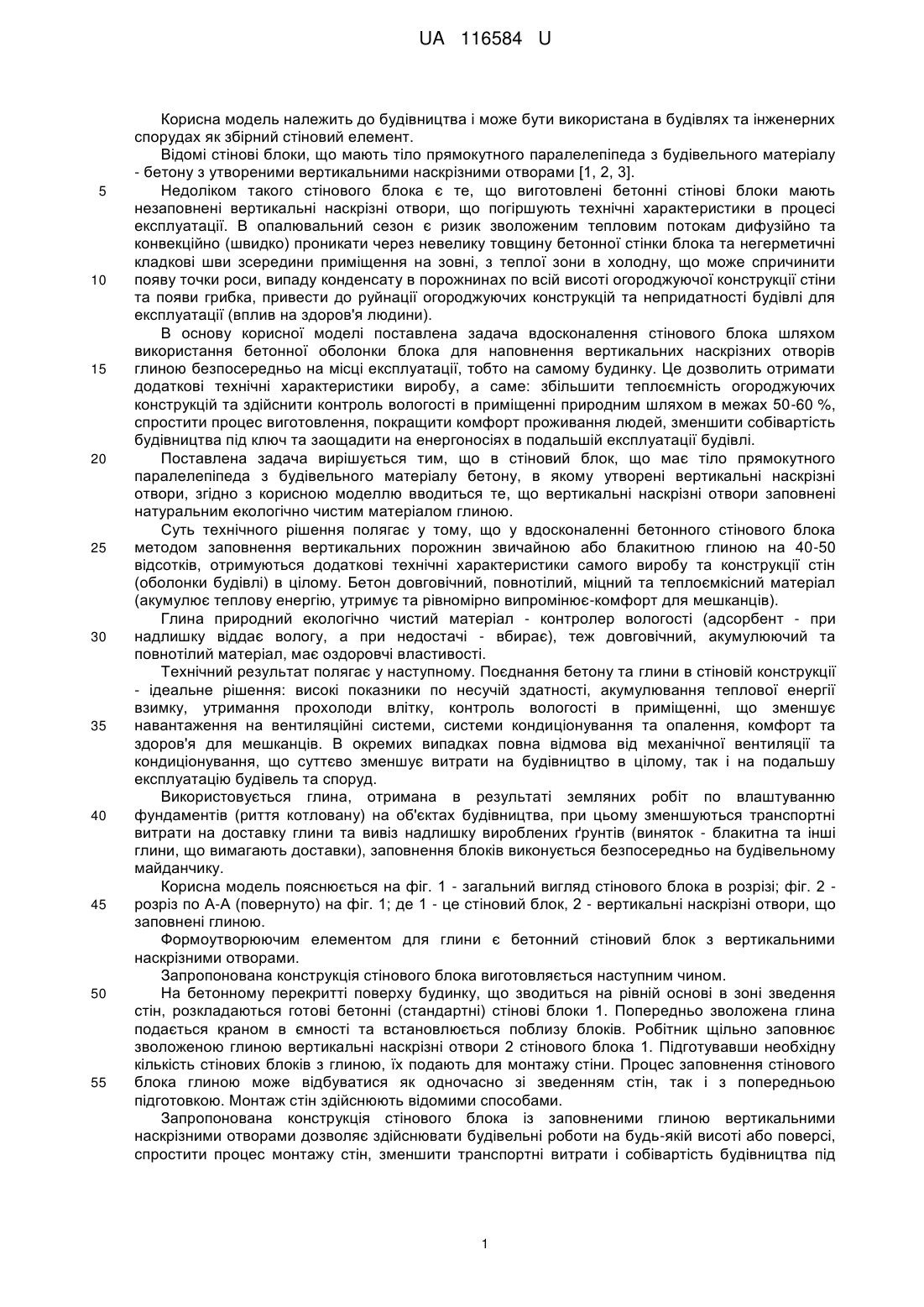

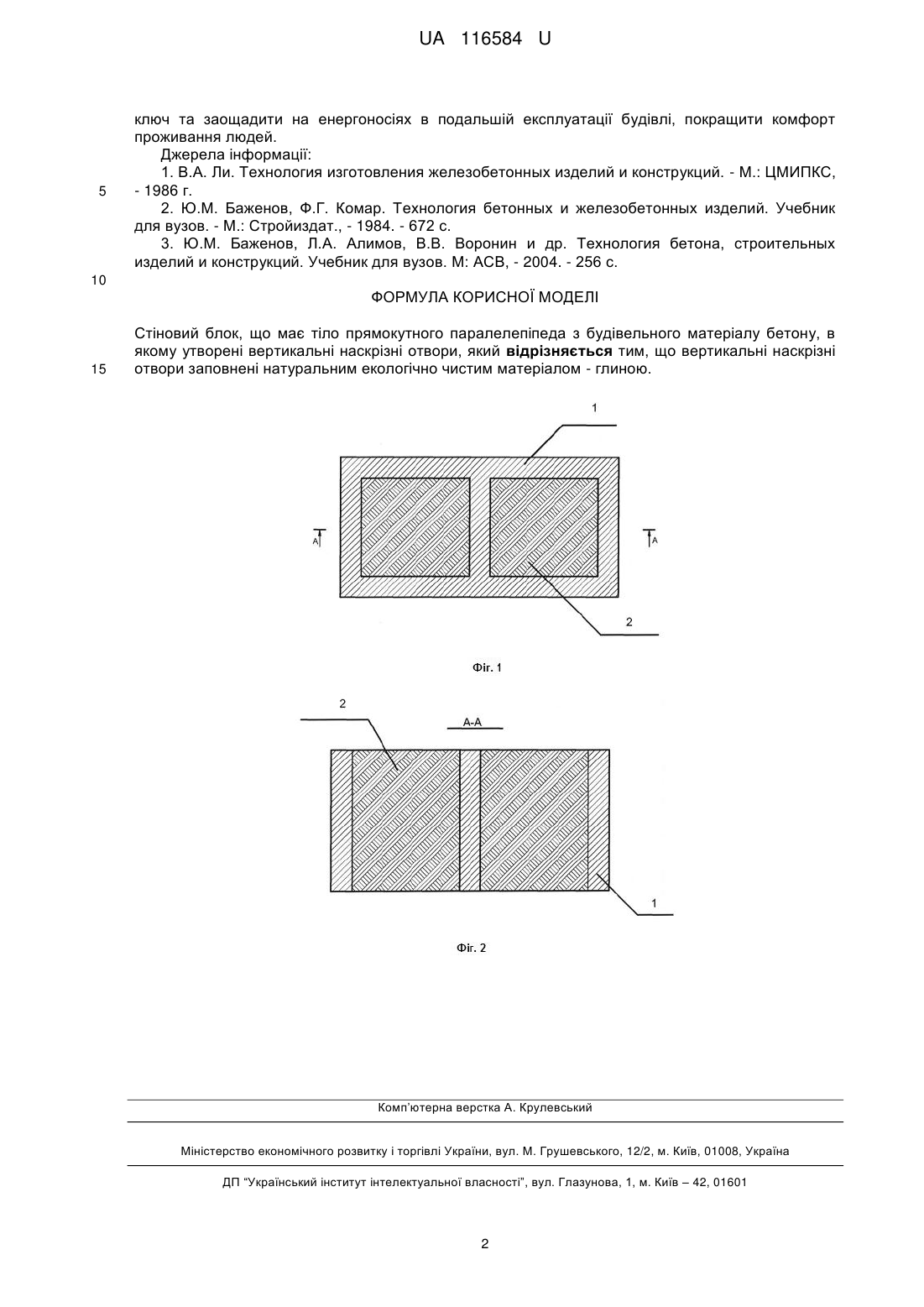

Реферат: Стіновий блок, що має тіло прямокутного паралелепіпеда з будівельного матеріалу бетону, в якому утворені вертикальні наскрізні отвори. Наскрізні отвори заповнені натуральним екологічно чистим матеріалом - глиною. UA 116584 U (54) СТІНОВИЙ БЛОК UA 116584 U UA 116584 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівництва і може бути використана в будівлях та інженерних спорудах як збірний стіновий елемент. Відомі стінові блоки, що мають тіло прямокутного паралелепіпеда з будівельного матеріалу - бетону з утвореними вертикальними наскрізними отворами [1, 2, 3]. Недоліком такого стінового блока є те, що виготовлені бетонні стінові блоки мають незаповнені вертикальні наскрізні отвори, що погіршують технічні характеристики в процесі експлуатації. В опалювальний сезон є ризик зволоженим тепловим потокам дифузійно та конвекційно (швидко) проникати через невелику товщину бетонної стінки блока та негерметичні кладкові шви зсередини приміщення на зовні, з теплої зони в холодну, що може спричинити появу точки роси, випаду конденсату в порожнинах по всій висоті огороджуючої конструкції стіни та появи грибка, привести до руйнації огороджуючих конструкцій та непридатності будівлі для експлуатації (вплив на здоров'я людини). В основу корисної моделі поставлена задача вдосконалення стінового блока шляхом використання бетонної оболонки блока для наповнення вертикальних наскрізних отворів глиною безпосередньо на місці експлуатації, тобто на самому будинку. Це дозволить отримати додаткові технічні характеристики виробу, а саме: збільшити теплоємність огороджуючих конструкцій та здійснити контроль вологості в приміщенні природним шляхом в межах 50-60 %, спростити процес виготовлення, покращити комфорт проживання людей, зменшити собівартість будівництва під ключ та заощадити на енергоносіях в подальшій експлуатації будівлі. Поставлена задача вирішується тим, що в стіновий блок, що має тіло прямокутного паралелепіпеда з будівельного матеріалу бетону, в якому утворені вертикальні наскрізні отвори, згідно з корисною моделлю вводиться те, що вертикальні наскрізні отвори заповнені натуральним екологічно чистим матеріалом глиною. Суть технічного рішення полягає у тому, що у вдосконаленні бетонного стінового блока методом заповнення вертикальних порожнин звичайною або блакитною глиною на 40-50 відсотків, отримуються додаткові технічні характеристики самого виробу та конструкції стін (оболонки будівлі) в цілому. Бетон довговічний, повнотілий, міцний та теплоємкісний матеріал (акумулює теплову енергію, утримує та рівномірно випромінює-комфорт для мешканців). Глина природний екологічно чистий матеріал - контролер вологості (адсорбент - при надлишку віддає вологу, а при недостачі - вбирає), теж довговічний, акумулюючий та повнотілий матеріал, має оздоровчі властивості. Технічний результат полягає у наступному. Поєднання бетону та глини в стіновій конструкції - ідеальне рішення: високі показники по несучій здатності, акумулювання теплової енергії взимку, утримання прохолоди влітку, контроль вологості в приміщенні, що зменшує навантаження на вентиляційні системи, системи кондиціонування та опалення, комфорт та здоров'я для мешканців. В окремих випадках повна відмова від механічної вентиляції та кондиціонування, що суттєво зменшує витрати на будівництво в цілому, так і на подальшу експлуатацію будівель та споруд. Використовується глина, отримана в результаті земляних робіт по влаштуванню фундаментів (риття котловану) на об'єктах будівництва, при цьому зменшуються транспортні витрати на доставку глини та вивіз надлишку вироблених ґрунтів (виняток - блакитна та інші глини, що вимагають доставки), заповнення блоків виконується безпосередньо на будівельному майданчику. Корисна модель пояснюється на фіг. 1 - загальний вигляд стінового блока в розрізі; фіг. 2 розріз по А-А (повернуто) на фіг. 1; де 1 - це стіновий блок, 2 - вертикальні наскрізні отвори, що заповнені глиною. Формоутворюючим елементом для глини є бетонний стіновий блок з вертикальними наскрізними отворами. Запропонована конструкція стінового блока виготовляється наступним чином. На бетонному перекритті поверху будинку, що зводиться на рівній основі в зоні зведення стін, розкладаються готові бетонні (стандартні) стінові блоки 1. Попередньо зволожена глина подається краном в ємності та встановлюється поблизу блоків. Робітник щільно заповнює зволоженою глиною вертикальні наскрізні отвори 2 стінового блока 1. Підготувавши необхідну кількість стінових блоків з глиною, їх подають для монтажу стіни. Процес заповнення стінового блока глиною може відбуватися як одночасно зі зведенням стін, так і з попередньою підготовкою. Монтаж стін здійснюють відомими способами. Запропонована конструкція стінового блока із заповненими глиною вертикальними наскрізними отворами дозволяє здійснювати будівельні роботи на будь-якій висоті або поверсі, спростити процес монтажу стін, зменшити транспортні витрати і собівартість будівництва під 1 UA 116584 U 5 ключ та заощадити на енергоносіях в подальшій експлуатації будівлі, покращити комфорт проживання людей. Джерела інформації: 1. В.А. Ли. Технология изготовления железобетонных изделий и конструкций. - М.: ЦМИПКС, - 1986 г. 2. Ю.М. Баженов, Ф.Г. Комар. Технология бетонных и железобетонных изделий. Учебник для вузов. - М.: Стройиздат., - 1984. - 672 с. 3. Ю.М. Баженов, Л.А. Алимов, В.В. Воронин и др. Технология бетона, строительных изделий и конструкций. Учебник для вузов. М: АСВ, - 2004. - 256 с. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Стіновий блок, що має тіло прямокутного паралелепіпеда з будівельного матеріалу бетону, в якому утворені вертикальні наскрізні отвори, який відрізняється тим, що вертикальні наскрізні отвори заповнені натуральним екологічно чистим матеріалом - глиною. Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
