Стіновий камінь

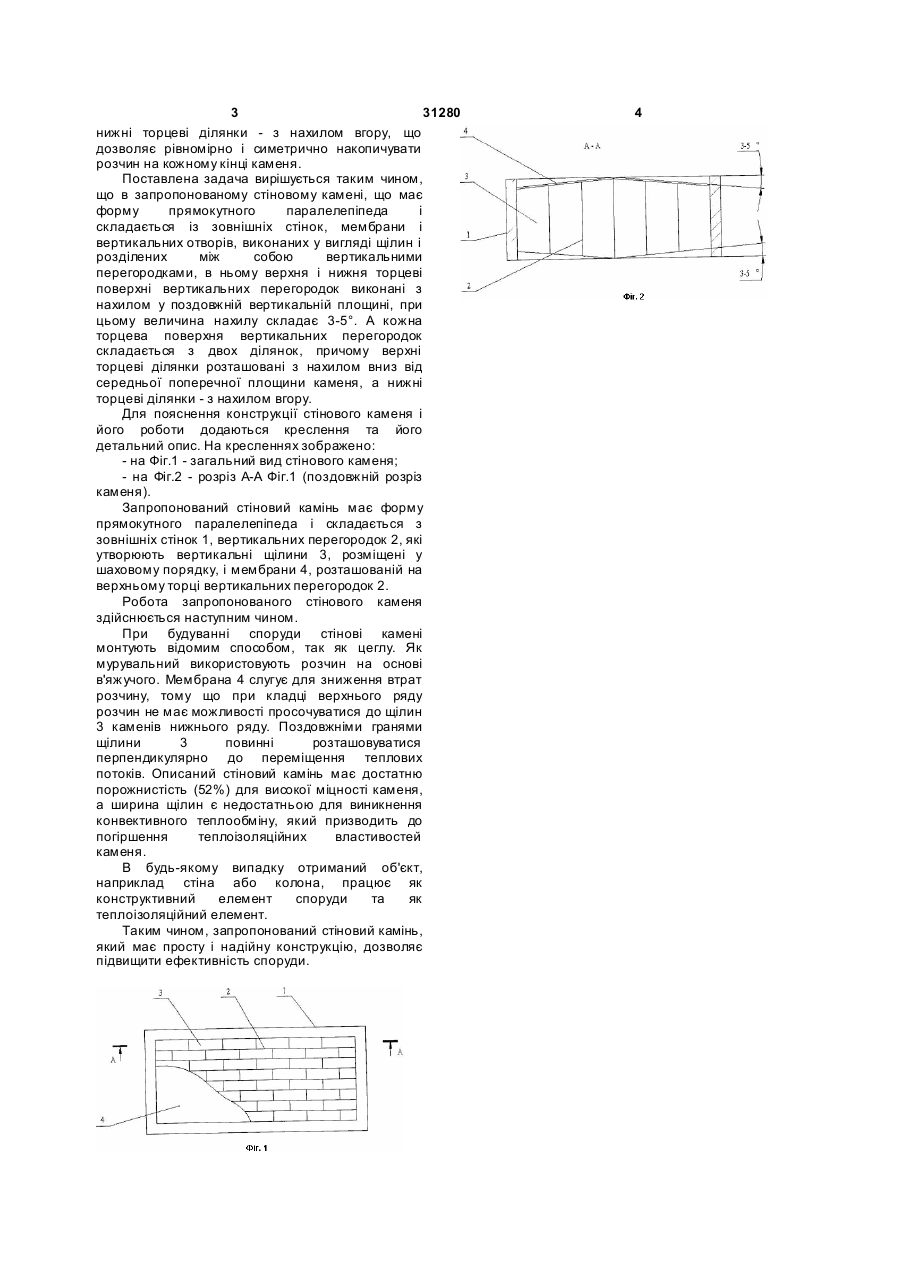

1. Стіновий камінь, що має форму прямокутного паралелепіпеда і складається з зовнішніх стінок, мембрани і вертикальних отворів, виконаних у вигляді щілин і розділених між собою 3 31280 нижні торцеві ділянки - з нахилом вгору, що дозволяє рівномірно і симетрично накопичувати розчин на кожному кінці каменя. Поставлена задача вирішується таким чином, що в запропонованому стіновому камені, що має форму прямокутного паралелепіпеда і складається із зовнішніх стінок, мембрани і вертикальних отворів, виконаних у вигляді щілин і розділених між собою вертикальними перегородками, в ньому верхня і нижня торцеві поверхні вертикальних перегородок виконані з нахилом у поздовжній вертикальній площині, при цьому величина нахилу складає 3-5°. А кожна торцева поверхня вертикальних перегородок складається з двох ділянок, причому верхні торцеві ділянки розташовані з нахилом вниз від середньої поперечної площини каменя, а нижні торцеві ділянки - з нахилом вгору. Для пояснення конструкції стінового каменя і його роботи додаються креслення та його детальний опис. На кресленнях зображено: - на Фіг.1 - загальний вид стінового каменя; - на Фіг.2 - розріз А-А Фіг.1 (поздовжній розріз каменя). Запропонований стіновий камінь має форму прямокутного паралелепіпеда і складається з зовнішніх стінок 1, вертикальних перегородок 2, які утворюють вертикальні щілини 3, розміщені у шаховому порядку, і мембрани 4, розташованій на верхньому торці вертикальних перегородок 2. Робота запропонованого стінового каменя здійснюється наступним чином. При будуванні споруди стінові камені монтують відомим способом, так як цеглу. Як мурувальний використовують розчин на основі в'яжучого. Мембрана 4 слугує для зниження втрат розчину, тому що при кладці верхнього ряду розчин не має можливості просочуватися до щілин 3 каменів нижнього ряду. Поздовжніми гранями щілини 3 повинні розташовуватися перпендикулярно до переміщення теплових потоків. Описаний стіновий камінь має достатню порожнистість (52%) для високої міцності каменя, а ширина щілин є недостатньою для виникнення конвективного теплообміну, який призводить до погіршення теплоізоляційних властивостей каменя. В будь-якому випадку отриманий об'єкт, наприклад стіна або колона, працює як конструктивний елемент споруди та як теплоізоляційний елемент. Таким чином, запропонований стіновий камінь, який має просту і надійну конструкцію, дозволяє підвищити ефективність споруди. 4
