Центр маточних культур комах

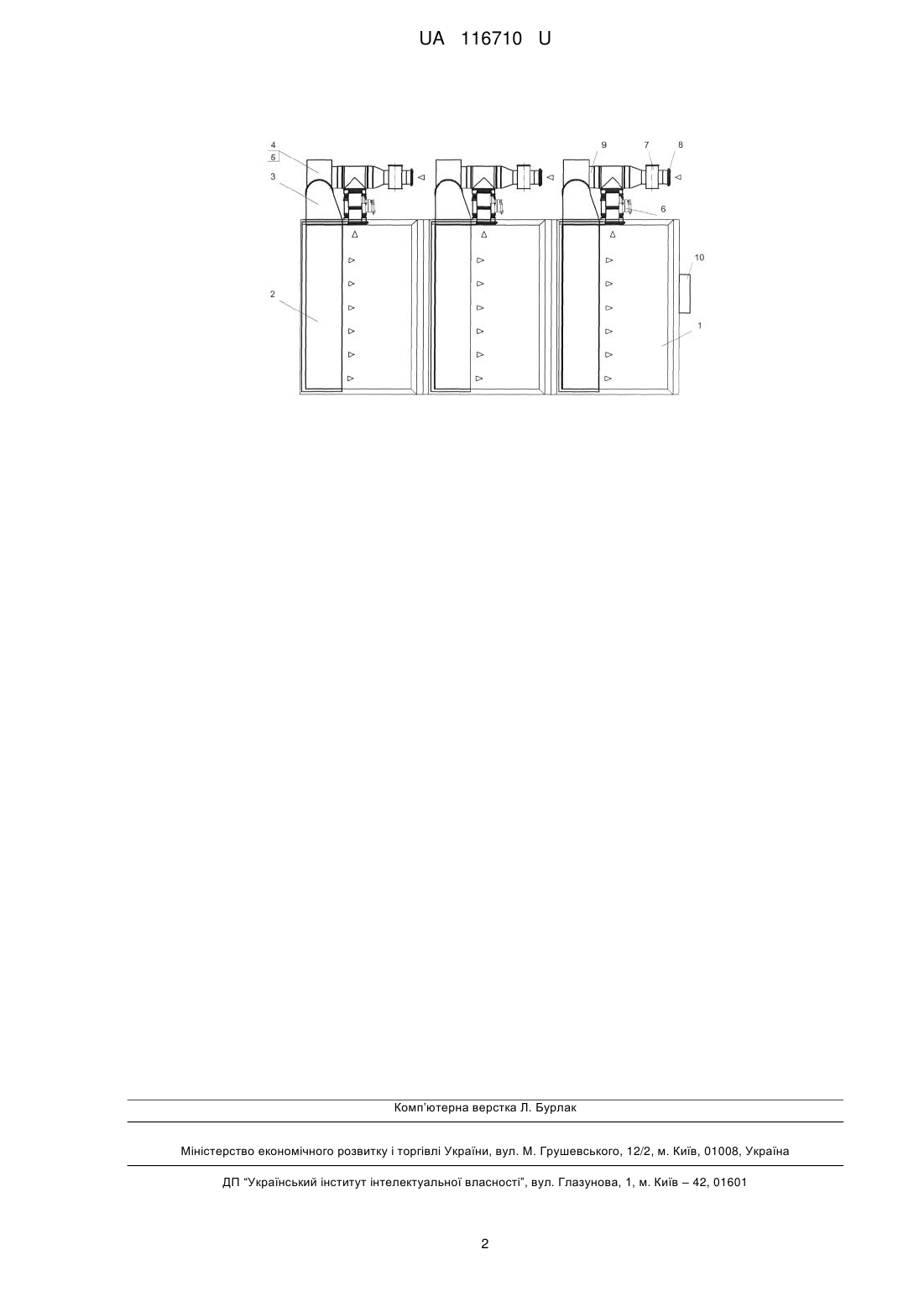

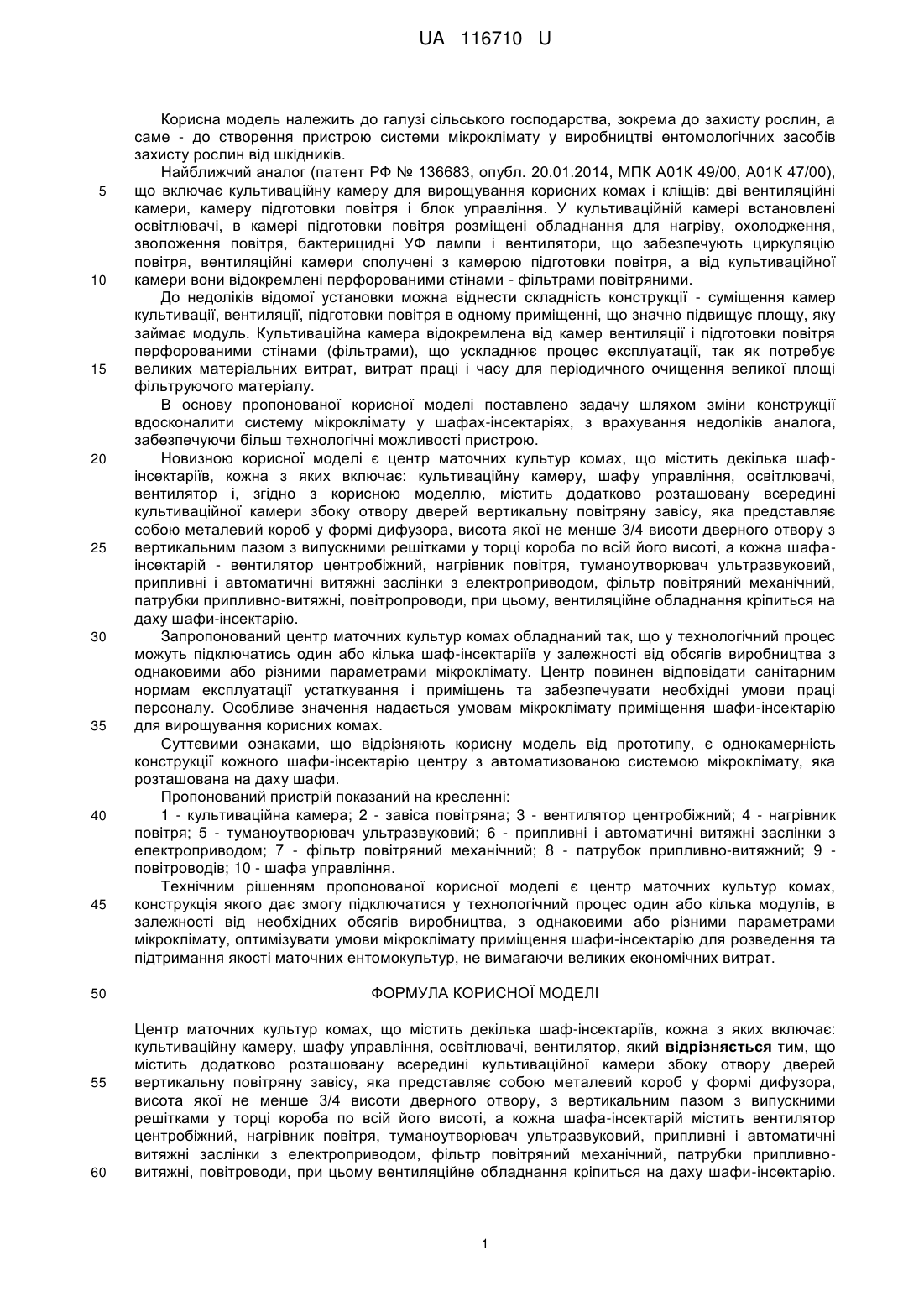

Реферат: Центр маточних культур комах містить декілька шаф-інсектаріїв, кожна з яких включає: культиваційну камеру, шафу управління, освітлювачі, вентилятор. Додатково містить розташовану всередині культиваційної камери збоку отвору дверей вертикальну повітряну завісу, яка представляє собою металевий короб у формі дифузора, висота якої не менше 3/4 висоти дверного отвору з вертикальним пазом з випускними решітками у торці короба по всій його висоті. Кожна шафа-інсектарій містить вентилятор центробіжний, нагрівник повітря, туманоутворювач ультразвуковий, припливні і автоматичні витяжні заслінки з електроприводом, фільтр повітряний механічний, патрубки припливно-витяжні, повітроводи. Вентиляційне обладнання кріпиться на даху шафи-інсектарію. UA 116710 U (12) UA 116710 U UA 116710 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільського господарства, зокрема до захисту рослин, а саме - до створення пристрою системи мікроклімату у виробництві ентомологічних засобів захисту рослин від шкідників. Найближчий аналог (патент РФ № 136683, опубл. 20.01.2014, МПК А01К 49/00, А01К 47/00), що включає культиваційну камеру для вирощування корисних комах і кліщів: дві вентиляційні камери, камеру підготовки повітря і блок управління. У культиваційній камері встановлені освітлювачі, в камері підготовки повітря розміщені обладнання для нагріву, охолодження, зволоження повітря, бактерицидні УФ лампи і вентилятори, що забезпечують циркуляцію повітря, вентиляційні камери сполучені з камерою підготовки повітря, а від культиваційної камери вони відокремлені перфорованими стінами - фільтрами повітряними. До недоліків відомої установки можна віднести складність конструкції - суміщення камер культивації, вентиляції, підготовки повітря в одному приміщенні, що значно підвищує площу, яку займає модуль. Культиваційна камера відокремлена від камер вентиляції і підготовки повітря перфорованими стінами (фільтрами), що ускладнює процес експлуатації, так як потребує великих матеріальних витрат, витрат праці і часу для періодичного очищення великої площі фільтруючого матеріалу. В основу пропонованої корисної моделі поставлено задачу шляхом зміни конструкції вдосконалити систему мікроклімату у шафах-інсектаріях, з врахування недоліків аналога, забезпечуючи більш технологічні можливості пристрою. Новизною корисної моделі є центр маточних культур комах, що містить декілька шафінсектаріїв, кожна з яких включає: культиваційну камеру, шафу управління, освітлювачі, вентилятор і, згідно з корисною моделлю, містить додатково розташовану всередині культиваційної камери збоку отвору дверей вертикальну повітряну завісу, яка представляє собою металевий короб у формі дифузора, висота якої не менше 3/4 висоти дверного отвору з вертикальним пазом з випускними решітками у торці короба по всій його висоті, а кожна шафаінсектарій - вентилятор центробіжний, нагрівник повітря, туманоутворювач ультразвуковий, припливні і автоматичні витяжні заслінки з електроприводом, фільтр повітряний механічний, патрубки припливно-витяжні, повітропроводи, при цьому, вентиляційне обладнання кріпиться на даху шафи-інсектарію. Запропонований центр маточних культур комах обладнаний так, що у технологічний процес можуть підключатись один або кілька шаф-інсектаріїв у залежності від обсягів виробництва з однаковими або різними параметрами мікроклімату. Центр повинен відповідати санітарним нормам експлуатації устаткування і приміщень та забезпечувати необхідні умови праці персоналу. Особливе значення надається умовам мікроклімату приміщення шафи-інсектарію для вирощування корисних комах. Суттєвими ознаками, що відрізняють корисну модель від прототипу, є однокамерність конструкції кожного шафи-інсектарію центру з автоматизованою системою мікроклімату, яка розташована на даху шафи. Пропонований пристрій показаний на кресленні: 1 - культиваційна камера; 2 - завіса повітряна; 3 - вентилятор центробіжний; 4 - нагрівник повітря; 5 - туманоутворювач ультразвуковий; 6 - припливні і автоматичні витяжні заслінки з електроприводом; 7 - фільтр повітряний механічний; 8 - патрубок припливно-витяжний; 9 повітроводів; 10 - шафа управління. Технічним рішенням пропонованої корисної моделі є центр маточних культур комах, конструкція якого дає змогу підключатися у технологічний процес один або кілька модулів, в залежності від необхідних обсягів виробництва, з однаковими або різними параметрами мікроклімату, оптимізувати умови мікроклімату приміщення шафи-інсектарію для розведення та підтримання якості маточних ентомокультур, не вимагаючи великих економічних витрат. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Центр маточних культур комах, що містить декілька шаф-інсектаріїв, кожна з яких включає: культиваційну камеру, шафу управління, освітлювачі, вентилятор, який відрізняється тим, що містить додатково розташовану всередині культиваційної камери збоку отвору дверей вертикальну повітряну завісу, яка представляє собою металевий короб у формі дифузора, висота якої не менше 3/4 висоти дверного отвору, з вертикальним пазом з випускними решітками у торці короба по всій його висоті, а кожна шафа-інсектарій містить вентилятор центробіжний, нагрівник повітря, туманоутворювач ультразвуковий, припливні і автоматичні витяжні заслінки з електроприводом, фільтр повітряний механічний, патрубки припливновитяжні, повітроводи, при цьому вентиляційне обладнання кріпиться на даху шафи-інсектарію. 1 UA 116710 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
