Індентор для визначення ударної мікротвердості кольорових металів та їх сплавів за котречком

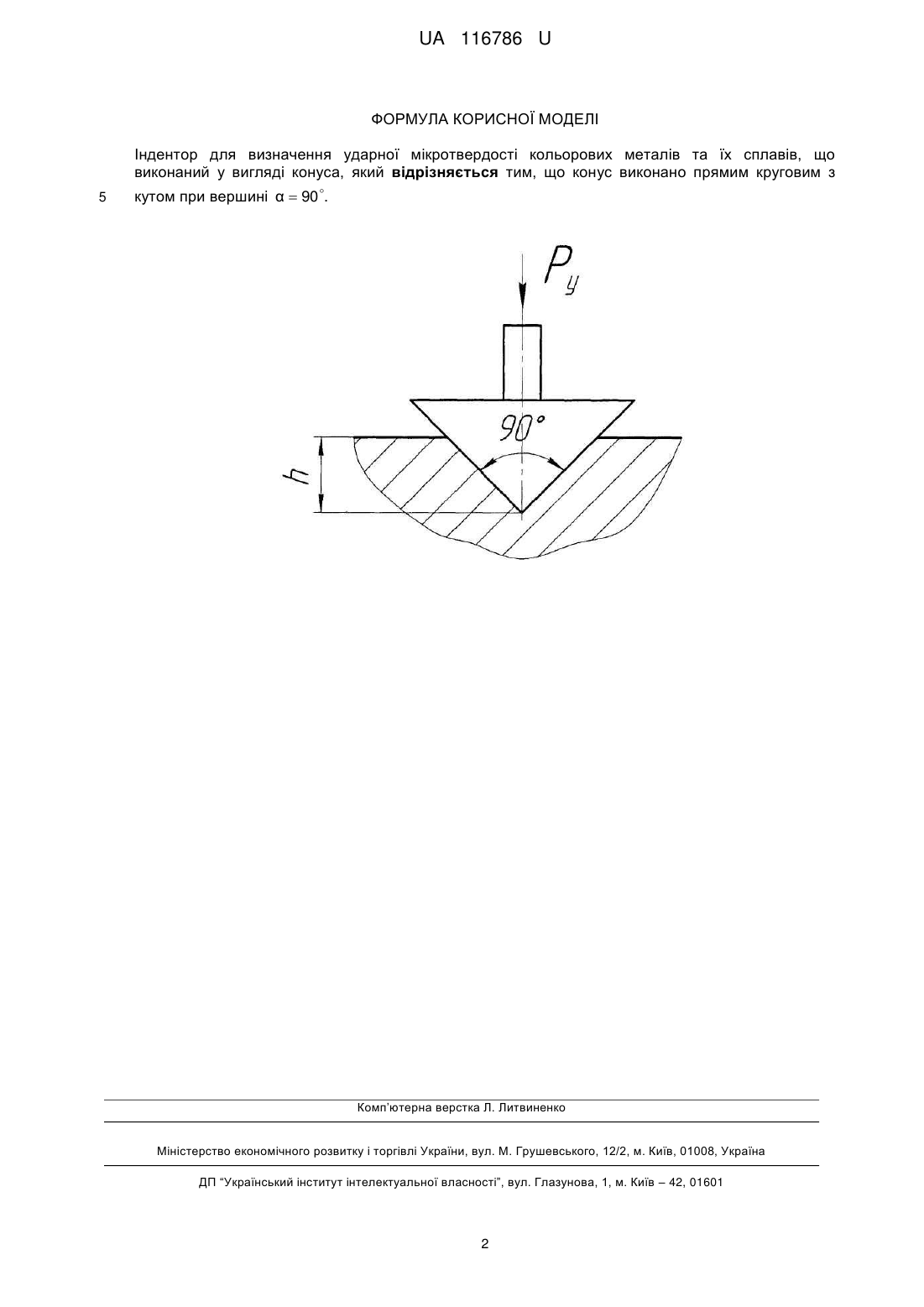

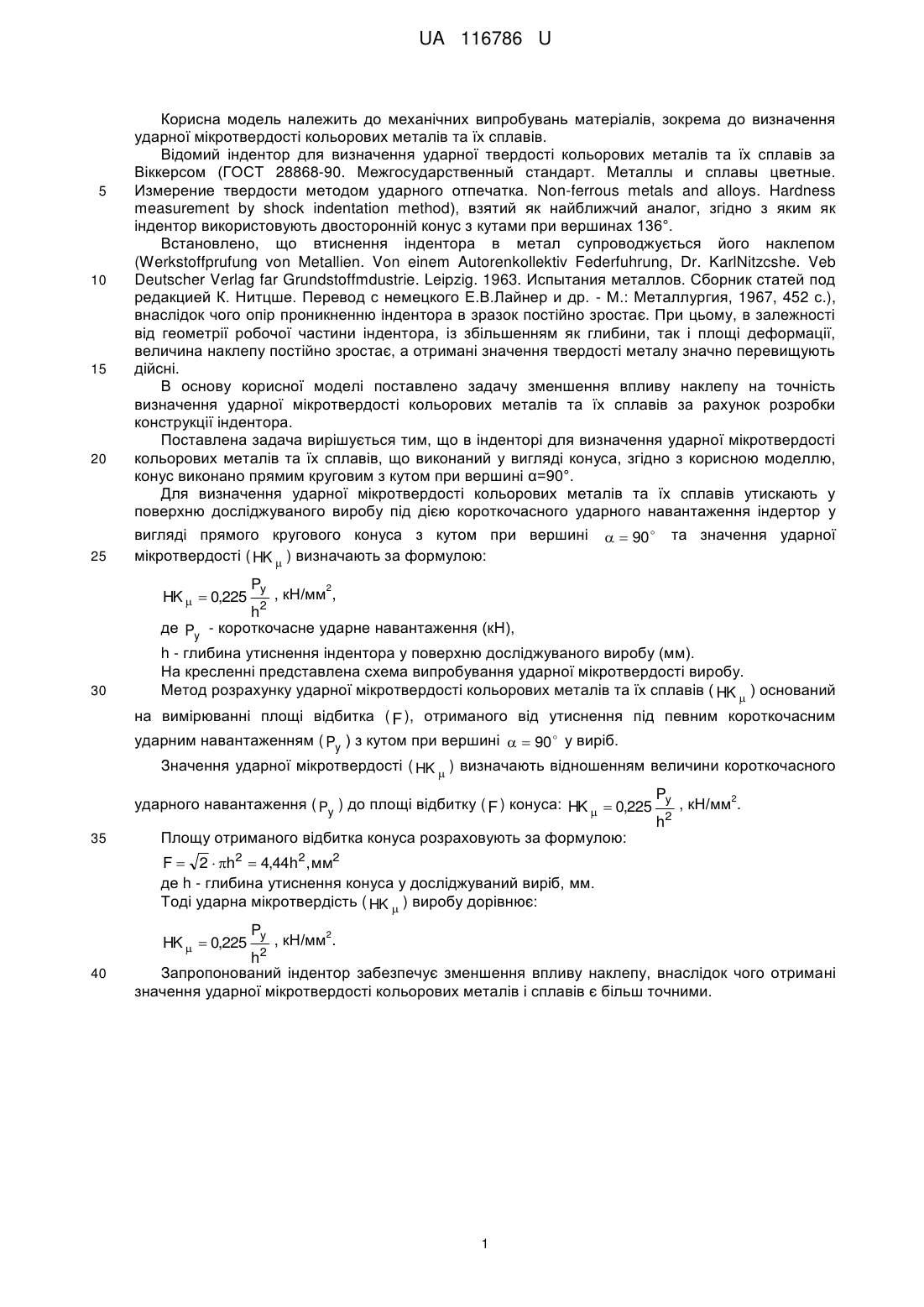

Реферат: Індентор для визначення ударної мікротвердості кольорових металів та їх сплавів виконаний у вигляді конуса, при цьому конус виконано прямим круговим з кутом при вершині α  90 . UA 116786 U (54) ІНДЕНТОР ДЛЯ ВИЗНАЧЕННЯ УДАРНОЇ МІКРОТВЕРДОСТІ КОЛЬОРОВИХ МЕТАЛІВ ТА ЇХ СПЛАВІВ ЗА КОТРЕЧКОМ UA 116786 U UA 116786 U 5 10 15 20 25 Корисна модель належить до механічних випробувань матеріалів, зокрема до визначення ударної мікротвердості кольорових металів та їх сплавів. Відомий індентор для визначення ударної твердості кольорових металів та їх сплавів за Віккерсом (ГОСТ 28868-90. Межгосударственный стандарт. Металлы и сплавы цветные. Измерение твердости методом ударного отпечатка. Non-ferrous metals and alloys. Hardness measurement by shock indentation method), взятий як найближчий аналог, згідно з яким як індентор використовують двосторонній конус з кутами при вершинах 136°. Встановлено, що втиснення індентора в метал супроводжується його наклепом (Werkstoffprufung von Metallien. Von einem Autorenkollektiv Federfuhrung, Dr. KarlNitzcshe. Veb Deutscher Verlag far Grundstoffmdustrie. Leipzig. 1963. Испытания металлов. Сборник статей под редакцией К. Нитцше. Перевод с немецкого Е.В.Лайнер и др. - М.: Металлургия, 1967, 452 с.), внаслідок чого опір проникненню індентора в зразок постійно зростає. При цьому, в залежності від геометрії робочої частини індентора, із збільшенням як глибини, так і площі деформації, величина наклепу постійно зростає, а отримані значення твердості металу значно перевищують дійсні. В основу корисної моделі поставлено задачу зменшення впливу наклепу на точність визначення ударної мікротвердості кольорових металів та їх сплавів за рахунок розробки конструкції індентора. Поставлена задача вирішується тим, що в інденторі для визначення ударної мікротвердості кольорових металів та їх сплавів, що виконаний у вигляді конуса, згідно з корисною моделлю, конус виконано прямим круговим з кутом при вершині α=90°. Для визначення ударної мікротвердості кольорових металів та їх сплавів утискають у поверхню досліджуваного виробу під дією короткочасного ударного навантаження індертор у вигляді прямого кругового конуса з кутом при вершині мікротвердості ( HK  ) визначають за формулою: HK   0,225 30 Py 2   90  та значення ударної 2 , кН/мм , h де Py - короткочасне ударне навантаження (кН), h - глибина утиснення індентора у поверхню досліджуваного виробу (мм). На кресленні представлена схема випробування ударної мікротвердості виробу. Метод розрахунку ударної мікротвердості кольорових металів та їх сплавів ( HK  ) оснований на вимірюванні площі відбитка ( F ), отриманого від утиснення під певним короткочасним ударним навантаженням ( Py ) з кутом при вершині   90  у виріб. Значення ударної мікротвердості ( HK  ) визначають відношенням величини короткочасного 35 P 2 ударного навантаження ( Py ) до площі відбитку ( F ) конуса: HK   0,225 y , кН/мм . 2 h Площу отриманого відбитка конуса розраховують за формулою: F  2  h2  4,44h2 , мм2 де h - глибина утиснення конуса у досліджуваний виріб, мм. Тоді ударна мікротвердість ( HK  ) виробу дорівнює: HK   0,225 40 Py 2 2 , кН/мм . h Запропонований індентор забезпечує зменшення впливу наклепу, внаслідок чого отримані значення ударної мікротвердості кольорових металів і сплавів є більш точними. 1 UA 116786 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ Індентор для визначення ударної мікротвердості кольорових металів та їх сплавів, що виконаний у вигляді конуса, який відрізняється тим, що конус виконано прямим круговим з 5 кутом при вершині α  90 . Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
