Покрівельний лист

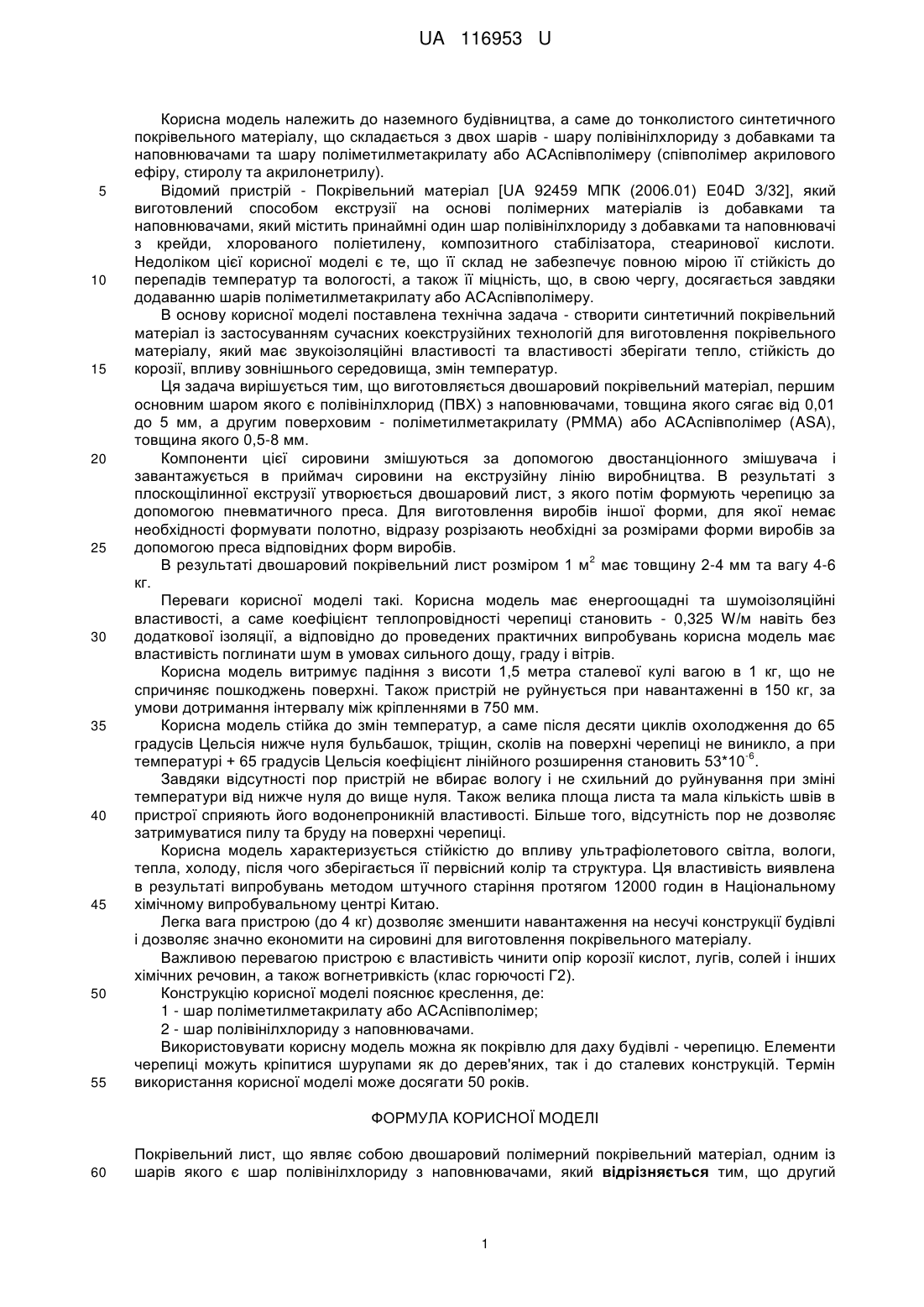

Реферат: UA 116953 U UA 116953 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до наземного будівництва, а саме до тонколистого синтетичного покрівельного матеріалу, що складається з двох шарів - шару полівінілхлориду з добавками та наповнювачами та шару поліметилметакрилату або АСАспівполімеру (співполімер акрилового ефіру, стиролу та акрилонетрилу). Відомий пристрій - Покрівельний матеріал [UA 92459 МПК (2006.01) E04D 3/32], який виготовлений способом екструзії на основі полімерних матеріалів із добавками та наповнювачами, який містить принаймні один шар полівінілхлориду з добавками та наповнювачі з крейди, хлорованого поліетилену, композитного стабілізатора, стеаринової кислоти. Недоліком цієї корисної моделі є те, що її склад не забезпечує повною мірою її стійкість до перепадів температур та вологості, а також її міцність, що, в свою чергу, досягається завдяки додаванню шарів поліметилметакрилату або АСАспівполімеру. В основу корисної моделі поставлена технічна задача - створити синтетичний покрівельний матеріал із застосуванням сучасних коекструзійних технологій для виготовлення покрівельного матеріалу, який має звукоізоляційні властивості та властивості зберігати тепло, стійкість до корозії, впливу зовнішнього середовища, змін температур. Ця задача вирішується тим, що виготовляється двошаровий покрівельний матеріал, першим основним шаром якого є полівінілхлорид (ПВХ) з наповнювачами, товщина якого сягає від 0,01 до 5 мм, а другим поверховим - поліметилметакрилату (РММА) або АСАспівполімер (ASA), товщина якого 0,5-8 мм. Компоненти цієї сировини змішуються за допомогою двостанціонного змішувача і завантажується в приймач сировини на екструзійну лінію виробництва. В результаті з плоскощілинної екструзії утворюється двошаровий лист, з якого потім формують черепицю за допомогою пневматичного преса. Для виготовлення виробів іншої форми, для якої немає необхідності формувати полотно, відразу розрізають необхідні за розмірами форми виробів за допомогою преса відповідних форм виробів. 2 В результаті двошаровий покрівельний лист розміром 1 м має товщину 2-4 мм та вагу 4-6 кг. Переваги корисної моделі такі. Корисна модель має енергоощадні та шумоізоляційні властивості, а саме коефіцієнт теплопровідності черепиці становить - 0,325 W/м навіть без додаткової ізоляції, а відповідно до проведених практичних випробувань корисна модель має властивість поглинати шум в умовах сильного дощу, граду і вітрів. Корисна модель витримує падіння з висоти 1,5 метра сталевої кулі вагою в 1 кг, що не спричиняє пошкоджень поверхні. Також пристрій не руйнується при навантаженні в 150 кг, за умови дотримання інтервалу між кріпленнями в 750 мм. Корисна модель стійка до змін температур, а саме після десяти циклів охолодження до 65 градусів Цельсія нижче нуля бульбашок, тріщин, сколів на поверхні черепиці не виникло, а при -6 температурі + 65 градусів Цельсія коефіцієнт лінійного розширення становить 53*10 . Завдяки відсутності пор пристрій не вбирає вологу і не схильний до руйнування при зміні температури від нижче нуля до вище нуля. Також велика площа листа та мала кількість швів в пристрої сприяють його водонепроникній властивості. Більше того, відсутність пор не дозволяє затримуватися пилу та бруду на поверхні черепиці. Корисна модель характеризується стійкістю до впливу ультрафіолетового світла, вологи, тепла, холоду, після чого зберігається її первісний колір та структура. Ця властивість виявлена в результаті випробувань методом штучного старіння протягом 12000 годин в Національному хімічному випробувальному центрі Китаю. Легка вага пристрою (до 4 кг) дозволяє зменшити навантаження на несучі конструкції будівлі і дозволяє значно економити на сировині для виготовлення покрівельного матеріалу. Важливою перевагою пристрою є властивість чинити опір корозії кислот, лугів, солей і інших хімічних речовин, а також вогнетривкість (клас горючості Г2). Конструкцію корисної моделі пояснює креслення, де: 1 - шар поліметилметакрилату або АСАспівполімер; 2 - шар полівінілхлориду з наповнювачами. Використовувати корисну модель можна як покрівлю для даху будівлі - черепицю. Елементи черепиці можуть кріпитися шурупами як до дерев'яних, так і до сталевих конструкцій. Термін використання корисної моделі може досягати 50 років. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Покрівельний лист, що являє собою двошаровий полімерний покрівельний матеріал, одним із шарів якого є шар полівінілхлориду з наповнювачами, який відрізняється тим, що другий 1 UA 116953 U поверховий шар містить поєднання поліметилметакрилату (РММА) або АСАспівполімер (співполімер акрилового ефіру, стиролу та акрилонетрилу) (ASA). Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
