Покрівельний матеріал

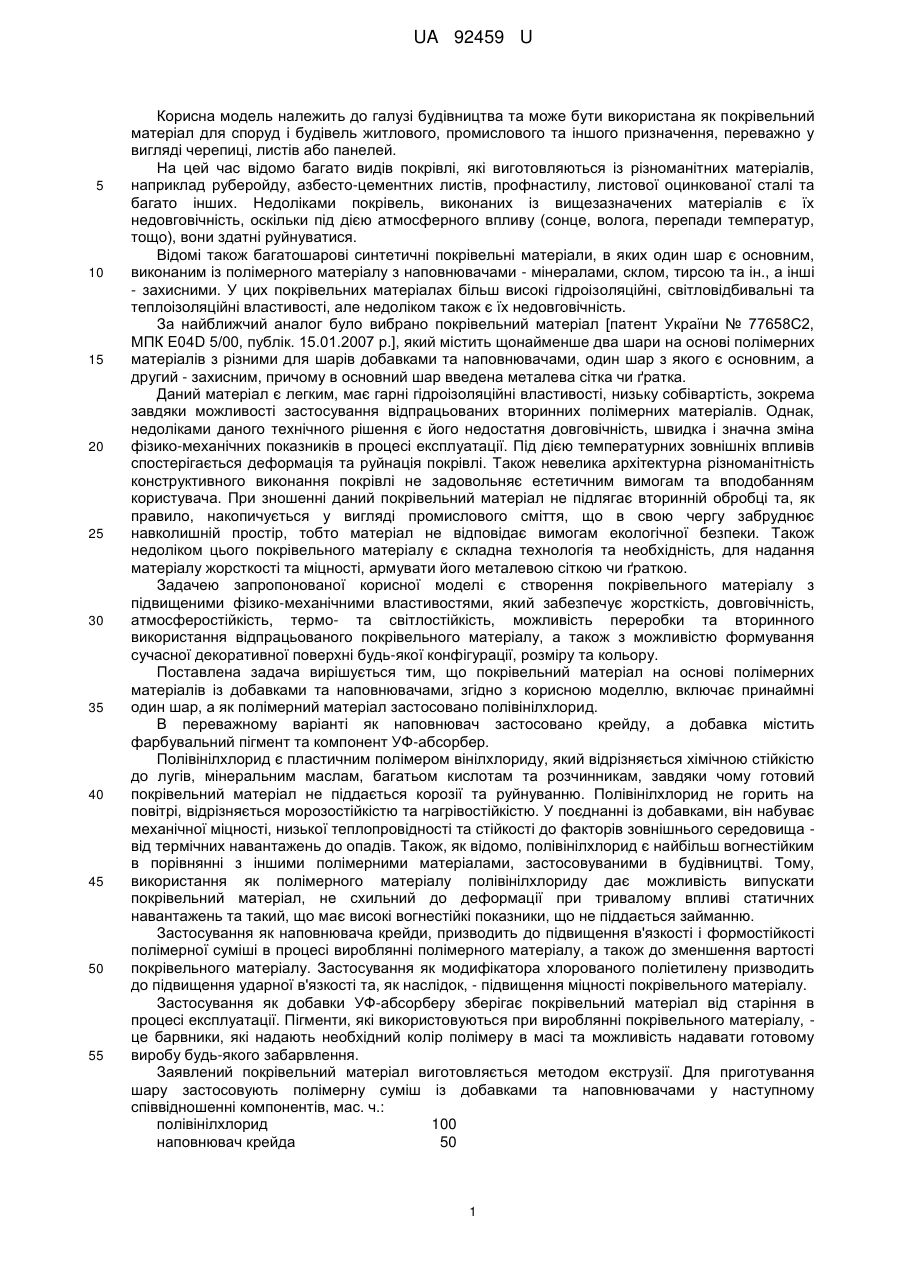

Реферат: UA 92459 U UA 92459 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівництва та може бути використана як покрівельний матеріал для споруд і будівель житлового, промислового та іншого призначення, переважно у вигляді черепиці, листів або панелей. На цей час відомо багато видів покрівлі, які виготовляються із різноманітних матеріалів, наприклад руберойду, азбесто-цементних листів, профнастилу, листової оцинкованої сталі та багато інших. Недоліками покрівель, виконаних із вищезазначених матеріалів є їх недовговічність, оскільки під дією атмосферного впливу (сонце, волога, перепади температур, тощо), вони здатні руйнуватися. Відомі також багатошарові синтетичні покрівельні матеріали, в яких один шар є основним, виконаним із полімерного матеріалу з наповнювачами - мінералами, склом, тирсою та ін., а інші - захисними. У цих покрівельних матеріалах більш високі гідроізоляційні, світловідбивальні та теплоізоляційні властивості, але недоліком також є їх недовговічність. За найближчий аналог було вибрано покрівельний матеріал [патент України № 77658С2, МПК E04D 5/00, публік. 15.01.2007 р.], який містить щонайменше два шари на основі полімерних матеріалів з різними для шарів добавками та наповнювачами, один шар з якого є основним, а другий - захисним, причому в основний шар введена металева сітка чи ґратка. Даний матеріал є легким, має гарні гідроізоляційні властивості, низьку собівартість, зокрема завдяки можливості застосування відпрацьованих вторинних полімерних матеріалів. Однак, недоліками даного технічного рішення є його недостатня довговічність, швидка і значна зміна фізико-механічних показників в процесі експлуатації. Під дією температурних зовнішніх впливів спостерігається деформація та руйнація покрівлі. Також невелика архітектурна різноманітність конструктивного виконання покрівлі не задовольняє естетичним вимогам та вподобанням користувача. При зношенні даний покрівельний матеріал не підлягає вторинній обробці та, як правило, накопичується у вигляді промислового сміття, що в свою чергу забруднює навколишній простір, тобто матеріал не відповідає вимогам екологічної безпеки. Також недоліком цього покрівельного матеріалу є складна технологія та необхідність, для надання матеріалу жорсткості та міцності, армувати його металевою сіткою чи ґраткою. Задачею запропонованої корисної моделі є створення покрівельного матеріалу з підвищеними фізико-механічними властивостями, який забезпечує жорсткість, довговічність, атмосферостійкість, термо- та світлостійкість, можливість переробки та вторинного використання відпрацьованого покрівельного матеріалу, а також з можливістю формування сучасної декоративної поверхні будь-якої конфігурації, розміру та кольору. Поставлена задача вирішується тим, що покрівельний матеріал на основі полімерних матеріалів із добавками та наповнювачами, згідно з корисною моделлю, включає принаймні один шар, а як полімерний матеріал застосовано полівінілхлорид. В переважному варіанті як наповнювач застосовано крейду, а добавка містить фарбувальний пігмент та компонент УФ-абсорбер. Полівінілхлорид є пластичним полімером вінілхлориду, який відрізняється хімічною стійкістю до лугів, мінеральним маслам, багатьом кислотам та розчинникам, завдяки чому готовий покрівельний матеріал не піддається корозії та руйнуванню. Полівінілхлорид не горить на повітрі, відрізняється морозостійкістю та нагрівостійкістю. У поєднанні із добавками, він набуває механічної міцності, низької теплопровідності та стійкості до факторів зовнішнього середовища від термічних навантажень до опадів. Також, як відомо, полівінілхлорид є найбільш вогнестійким в порівнянні з іншими полімерними матеріалами, застосовуваними в будівництві. Тому, використання як полімерного матеріалу полівінілхлориду дає можливість випускати покрівельний матеріал, не схильний до деформації при тривалому впливі статичних навантажень та такий, що має високі вогнестійкі показники, що не піддається займанню. Застосування як наповнювача крейди, призводить до підвищення в'язкості і формостійкості полімерної суміші в процесі вироблянні полімерного матеріалу, а також до зменшення вартості покрівельного матеріалу. Застосування як модифікатора хлорованого поліетилену призводить до підвищення ударної в'язкості та, як наслідок, - підвищення міцності покрівельного матеріалу. Застосування як добавки УФ-абсорберу зберігає покрівельний матеріал від старіння в процесі експлуатації. Пігменти, які використовуються при вироблянні покрівельного матеріалу, це барвники, які надають необхідний колір полімеру в масі та можливість надавати готовому виробу будь-якого забарвлення. Заявлений покрівельний матеріал виготовляється методом екструзії. Для приготування шару застосовують полімерну суміш із добавками та наповнювачами у наступному співвідношенні компонентів, мас. ч.: полівінілхлорид 100 наповнювач крейда 50 1 UA 92459 U 5 10 15 хлорований поліетилен 4 УФ-абсорбер 1,2 пігменти 0,4. Технологія виконання заявленого полімерного матеріалу дозволяє в процесі виробництва надавати йому різноманітної форми, товщини, розміру та рельєфу, (наприклад, у вигляді черепиці, хвилястого або рівного полотна тощо), а завдяки додаванню пігментів надати матеріалу будь-якого забарвлення. Фізико-механічні показники покрівельного матеріалу: 3 щільність 1,47 г/см температура розм'якшення 90,6 °C відносне подовження при розриві 32 % температура прогину під дією згинального навантаження 71,9 °C водопоглинання 0,07 % кисневий індекс 38 % 2 межа міцності при розриві 410 кг/см інтенсивність згоряння < 5 мм 2 коефіцієнт теплопровідності 0,104 Вт/м К вогнетривкість не горить 2 опір теплопередачі 0,190 Вт/м К світлостійкість 3 ч. Позитивний ефект даної корисної моделі виражається в створенні покрівельного матеріалу з виключно високими фізико-технічними властивостями, що характеризуються відмінною морозостійкістю, вогнестійкістю, стійкістю до дії атмосферних факторів, з високими деформаційно-міцнісними властивостями, що відповідають галузевим вимогам, які пред'являються до покрівельних матеріалів на полімерній основі, а також високими естетичними властивостями. Також, покрівельні матеріали, що були деформовані або закінчився їх термін експлуатації, можуть піддаватися вторинній переробці, що призводить до екологічної безпеки та економії матеріальних та ергономічних ресурсів. Також використання запропонованого покрівельного матеріалу, який може бути вироблений будь-якої форми, товщини, розміру, рельєфу та кольору, значно розширює можливості споживача, задовольняє його дизайнерські та естетичні потреби. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Покрівельний матеріал на основі полімерних матеріалів із добавками та наповнювачами, який відрізняється тим, що містить принаймні один шар, а як полімерний матеріал застосовано полівінілхлорид. 2. Покрівельний матеріал за п. 1, який відрізняється тим, що як наповнювач застосовано крейду. 3. Покрівельний матеріал за п. 1, який відрізняється тим, що добавка містить фарбувальний пігмент. 4. Покрівельний матеріал за п. 1, який відрізняється тим, що добавка містить УФ-абсорбер. 5. Покрівельний матеріал за п. 1, який відрізняється тим, що добавка містить модифікатори удароміцності та переробності, зокрема хлорований поліетилен. 30 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
