Пристрій для відведення конденсату

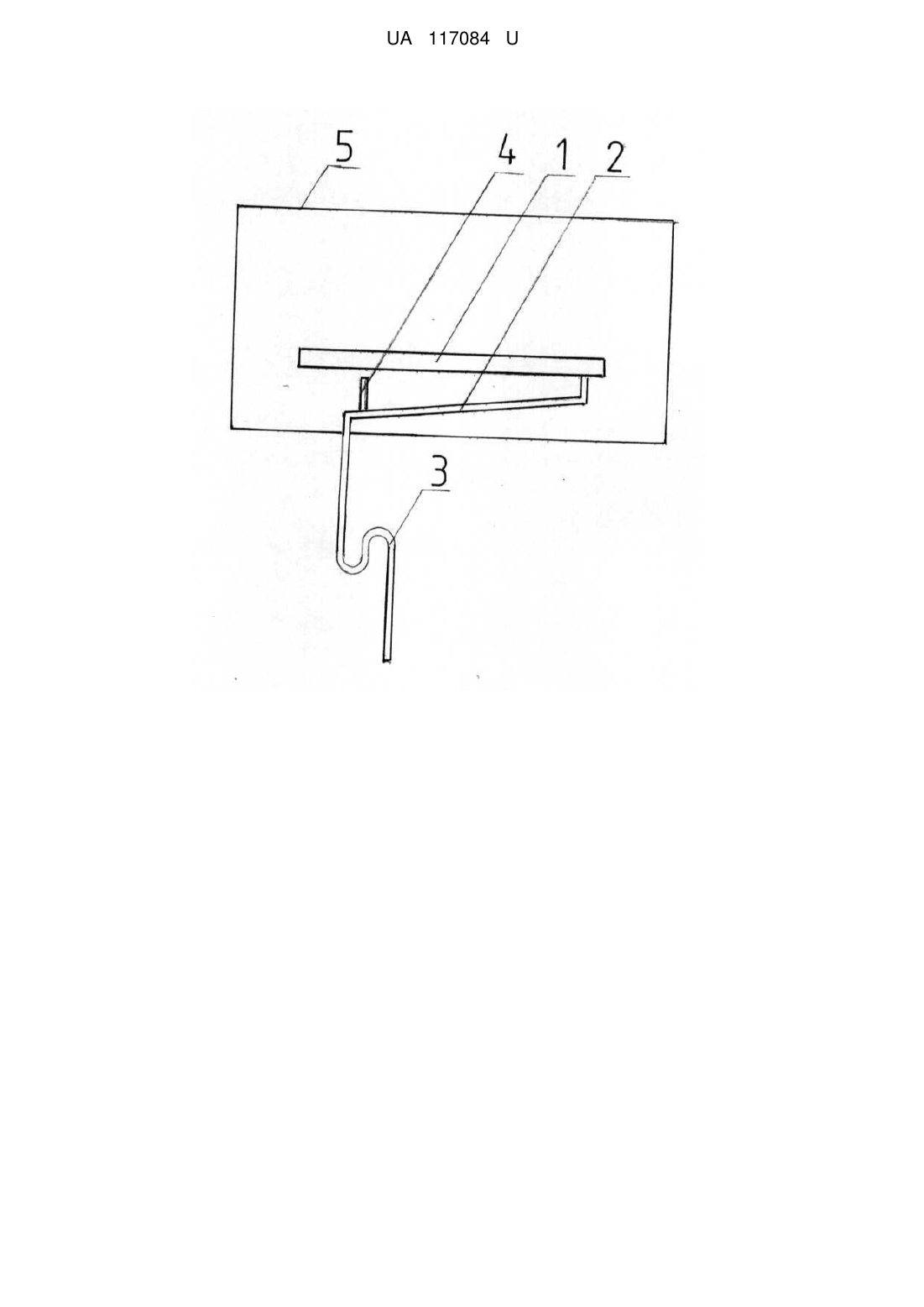

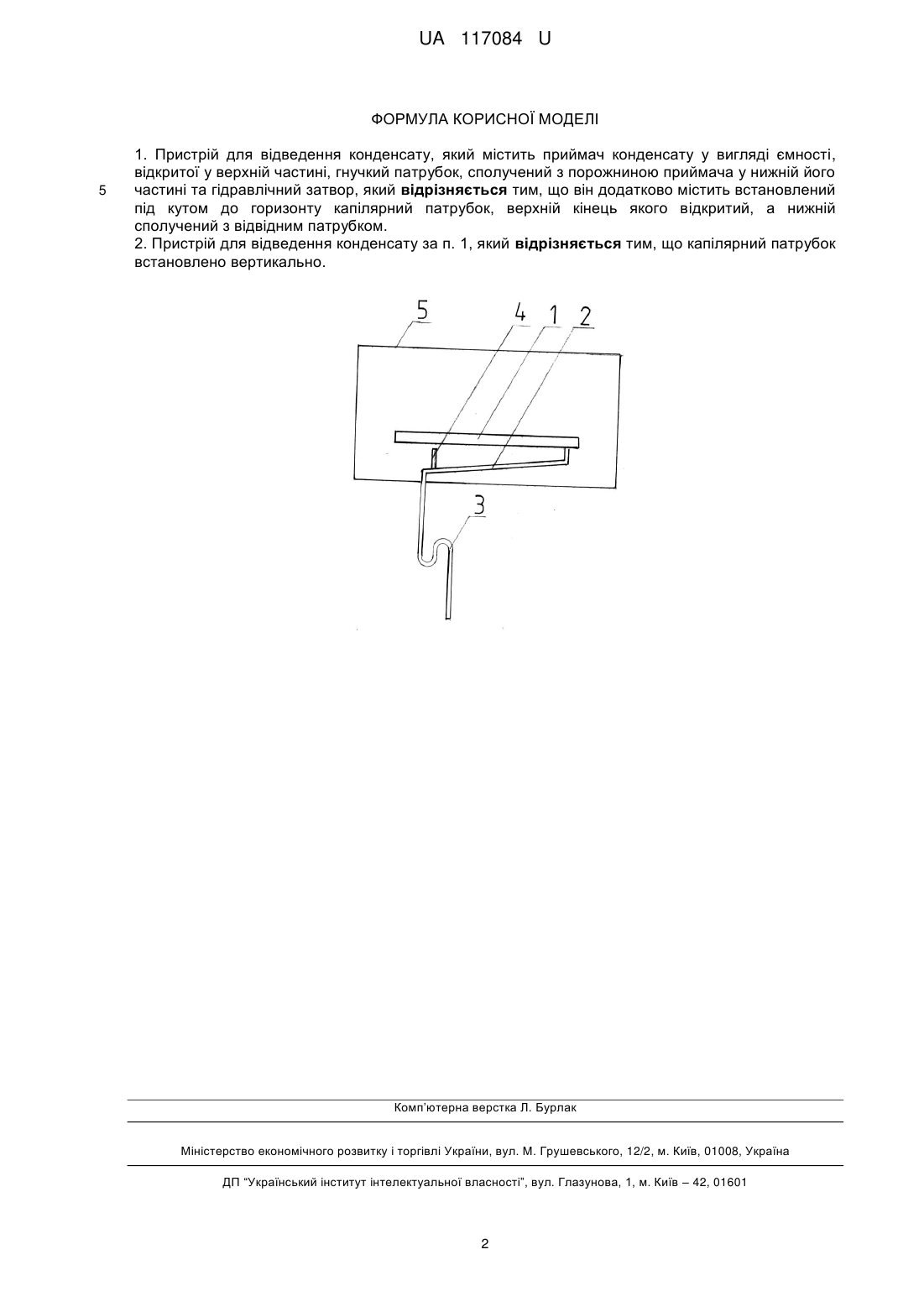

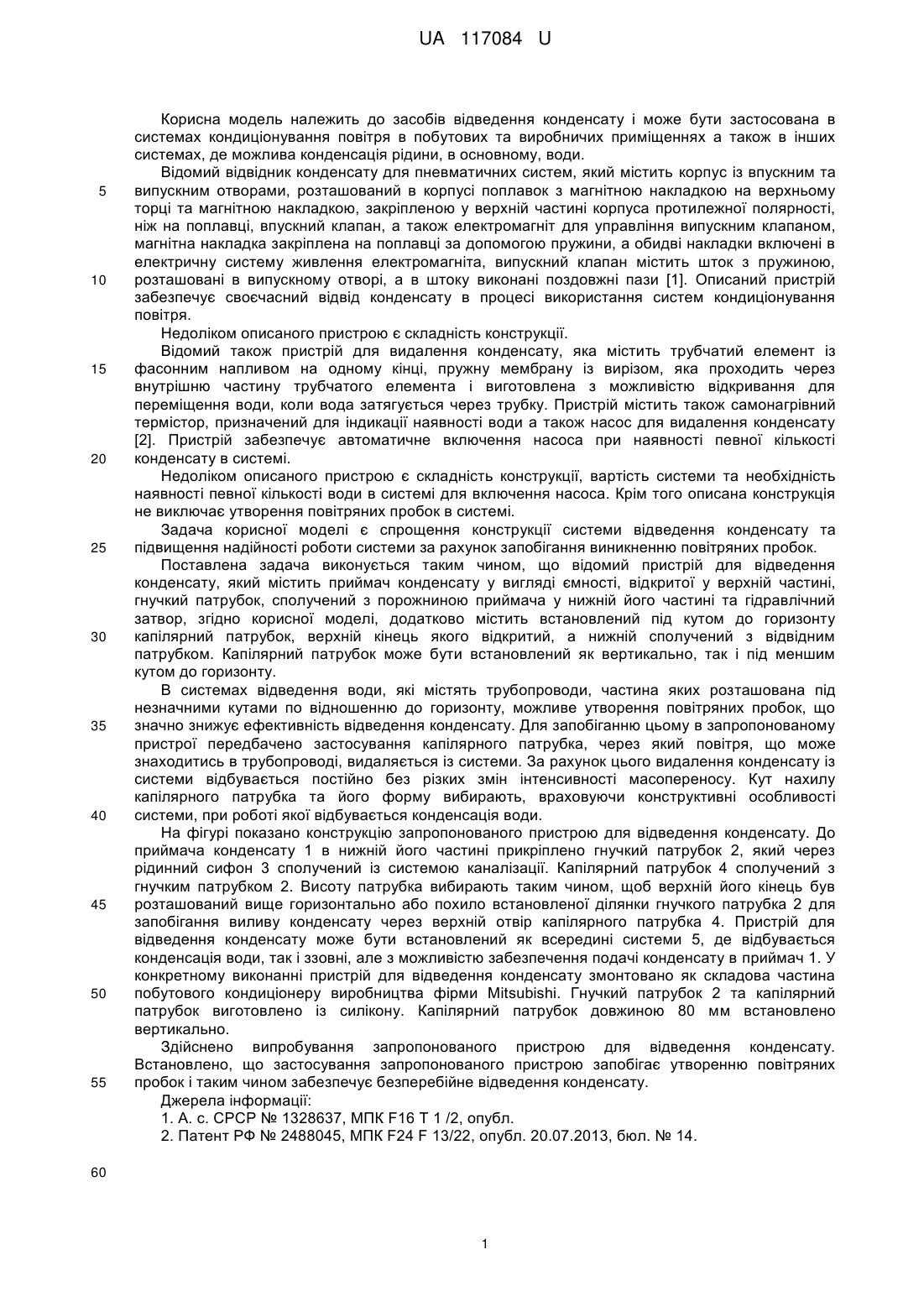

Реферат: Пристрій для відведення конденсату містить приймач конденсату у вигляді ємності, відкритої у верхній частині, гнучкий патрубок, сполучений з порожниною приймача у нижній його частині та гідравлічний затвор. При цьому, він додатково містить встановлений під кутом до горизонту капілярний патрубок, верхній кінець якого відкритий, а нижній сполучений з відвідним патрубком. UA 117084 U (54) ПРИСТРІЙ ДЛЯ ВІДВЕДЕННЯ КОНДЕНСАТУ UA 117084 U UA 117084 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до засобів відведення конденсату і може бути застосована в системах кондиціонування повітря в побутових та виробничих приміщеннях а також в інших системах, де можлива конденсація рідини, в основному, води. Відомий відвідник конденсату для пневматичних систем, який містить корпус із впускним та випускним отворами, розташований в корпусі поплавок з магнітною накладкою на верхньому торці та магнітною накладкою, закріпленою у верхній частині корпуса протилежної полярності, ніж на поплавці, впускний клапан, а також електромагніт для управління випускним клапаном, магнітна накладка закріплена на поплавці за допомогою пружини, а обидві накладки включені в електричну систему живлення електромагніта, випускний клапан містить шток з пружиною, розташовані в випускному отворі, а в штоку виконані поздовжні пази [1]. Описаний пристрій забезпечує своєчасний відвід конденсату в процесі використання систем кондиціонування повітря. Недоліком описаного пристрою є складність конструкції. Відомий також пристрій для видалення конденсату, яка містить трубчатий елемент із фасонним напливом на одному кінці, пружну мембрану із вирізом, яка проходить через внутрішню частину трубчатого елемента і виготовлена з можливістю відкривання для переміщення води, коли вода затягується через трубку. Пристрій містить також самонагрівний термістор, призначений для індикації наявності води а також насос для видалення конденсату [2]. Пристрій забезпечує автоматичне включення насоса при наявності певної кількості конденсату в системі. Недоліком описаного пристрою є складність конструкції, вартість системи та необхідність наявності певної кількості води в системі для включення насоса. Крім того описана конструкція не виключає утворення повітряних пробок в системі. Задача корисної моделі є спрощення конструкції системи відведення конденсату та підвищення надійності роботи системи за рахунок запобігання виникненню повітряних пробок. Поставлена задача виконується таким чином, що відомий пристрій для відведення конденсату, який містить приймач конденсату у вигляді ємності, відкритої у верхній частині, гнучкий патрубок, сполучений з порожниною приймача у нижній його частині та гідравлічний затвор, згідно корисної моделі, додатково містить встановлений під кутом до горизонту капілярний патрубок, верхній кінець якого відкритий, а нижній сполучений з відвідним патрубком. Капілярний патрубок може бути встановлений як вертикально, так і під меншим кутом до горизонту. В системах відведення води, які містять трубопроводи, частина яких розташована під незначними кутами по відношенню до горизонту, можливе утворення повітряних пробок, що значно знижує ефективність відведення конденсату. Для запобіганню цьому в запропонованому пристрої передбачено застосування капілярного патрубка, через який повітря, що може знаходитись в трубопроводі, видаляється із системи. За рахунок цього видалення конденсату із системи відбувається постійно без різких змін інтенсивності масопереносу. Кут нахилу капілярного патрубка та його форму вибирають, враховуючи конструктивні особливості системи, при роботі якої відбувається конденсація води. На фігурі показано конструкцію запропонованого пристрою для відведення конденсату. До приймача конденсату 1 в нижній його частині прикріплено гнучкий патрубок 2, який через рідинний сифон 3 сполучений із системою каналізації. Капілярний патрубок 4 сполучений з гнучким патрубком 2. Висоту патрубка вибирають таким чином, щоб верхній його кінець був розташований вище горизонтально або похило встановленої ділянки гнучкого патрубка 2 для запобігання виливу конденсату через верхній отвір капілярного патрубка 4. Пристрій для відведення конденсату може бути встановлений як всередині системи 5, де відбувається конденсація води, так і ззовні, але з можливістю забезпечення подачі конденсату в приймач 1. У конкретному виконанні пристрій для відведення конденсату змонтовано як складова частина побутового кондиціонеру виробництва фірми Mitsubishi. Гнучкий патрубок 2 та капілярний патрубок виготовлено із силікону. Капілярний патрубок довжиною 80 мм встановлено вертикально. Здійснено випробування запропонованого пристрою для відведення конденсату. Встановлено, що застосування запропонованого пристрою запобігає утворенню повітряних пробок і таким чином забезпечує безперебійне відведення конденсату. Джерела інформації: 1. А. с. СРСР № 1328637, МПК F16 Т 1 /2, опубл. 2. Патент РФ № 2488045, МПК F24 F 13/22, опубл. 20.07.2013, бюл. № 14. 60 1 UA 117084 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 1. Пристрій для відведення конденсату, який містить приймач конденсату у вигляді ємності, відкритої у верхній частині, гнучкий патрубок, сполучений з порожниною приймача у нижній його частині та гідравлічний затвор, який відрізняється тим, що він додатково містить встановлений під кутом до горизонту капілярний патрубок, верхній кінець якого відкритий, а нижній сполучений з відвідним патрубком. 2. Пристрій для відведення конденсату за п. 1, який відрізняється тим, що капілярний патрубок встановлено вертикально. Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
