Пристрій для відведення конденсату з резервуару

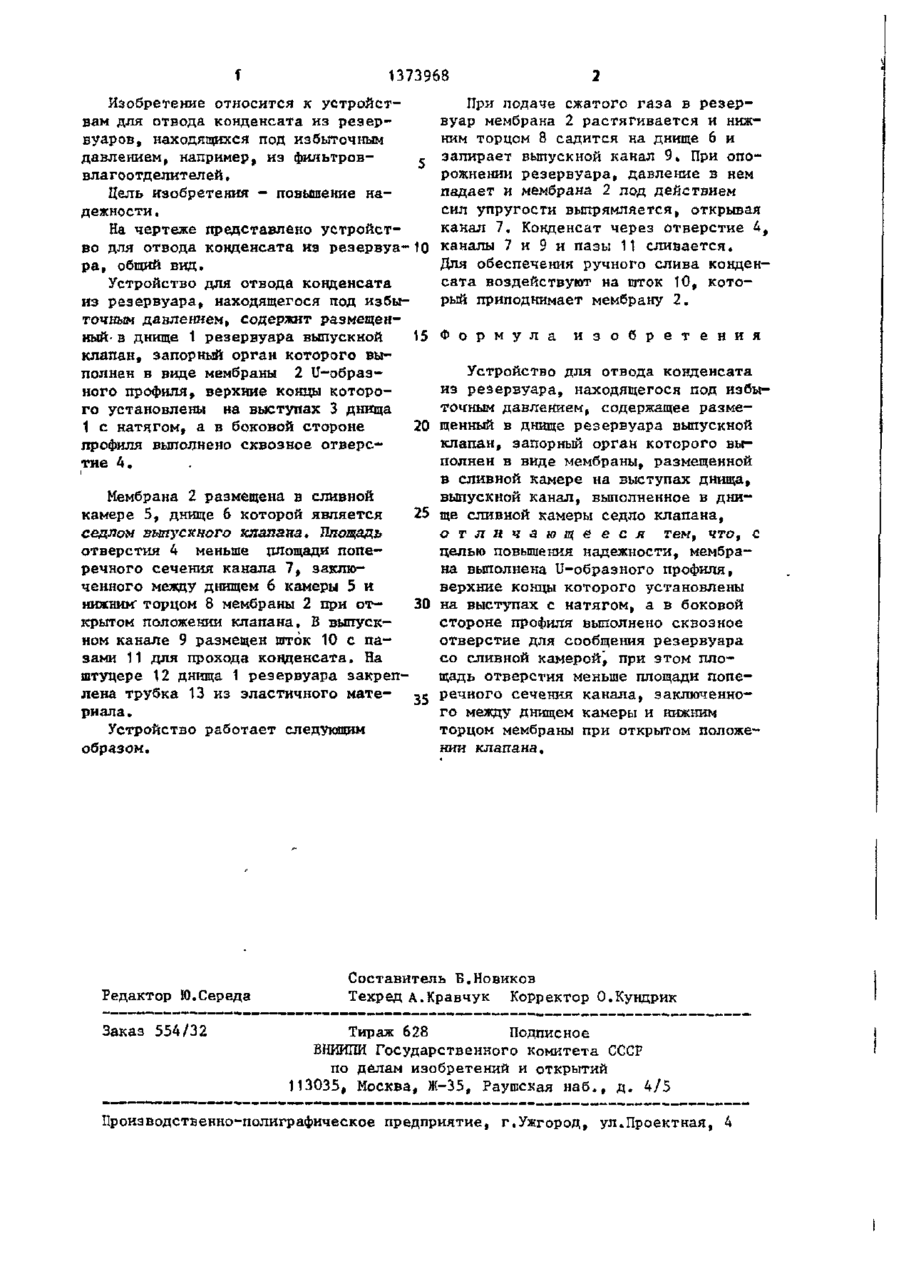

Изобретение позволяет повысить надежность устройства. Мембрана 2 выполнена U-образного профиля, верхние концы которого установлены на выступах 3 с натягом, а в боковой стороне профиля выполнено сквозное отверстие 4. При подаче сжатого газа мембрана растягивается и запирает выпускной канал 9. Для обеспечения ручного слива конденсата воздействуют на шток Ю , который приподнимает мембрану. 1 ил. і 09 W 9» 00 • * * • f 1373968 Изобретение относится к устройствам для отвода конденсата из резервуаров, находящихся под избыточным давлением, например, из фильтров_ влагоотделителей. Цель изобретения - повышение надежности. На чертеже представлено устройство для отвода конденсата из резервуа- to ра, общий вид. Устройство для отвода конденсата из резервуара, находящегося под избыточным давлением, содержит размещен15 ный- в днище 1 резервуара выпускной клапан, запорный орган которого выполнен в виде мембраны 2 U-образного профиля, верхние концы которого установлены на выступах 3 днища 1 с натягом, а в боковой стороне 20 профиля выполнено сквозное отверстие 4. При подаче сжатого газа в резервуар мембрана 2 растягивается и нижним торцом 8 садится на днище 6 и запирает выпускной канал 9, При опорожнении резервуара, давление в нем падает и мембрана 2 под действием сил упругости выпрямляется, открывая канал 7. Конденсат через отверстие 4, каналы 7 и 9 и пазы 11 сливается. Для обеспечения ручного слива конденсата воздействуют на шток 10, который приподнимает мембрану 2. Ф о р м у л а и з о б р е т е н и я Устройство для отвода конденсата из резервуара, находящегося под избыточным давлением, содержащее размещенный в днище резервуара выпускной клапан, запорный орган которого выполнен в виде мембраны, размещенной I в сливной камере на выступах днища, Мембрана 2 размещена в сливной выпускной канал, выполненное в дникамере 5, днище 6 которой является 25 ще сливной камеры седло клапана, седлом выпускного клапана. Площадь о т л и ч а ю щ е е с я тем, что, с отверстия 4 меньше площади попецелью повышения надежности, мембраречного сечения канала 7 t заклюна выполнена U-образного профиля, ченного между днищем 6 камеры 5 и верхние концы которого установлены нижним" торцом 8 мембраны 2 при от30 на выступах с натягом, а в боковой крытом положении клапана. В выпускстороне профиля выполнено сквозное ном канале 9 размещен шток 10 с паотверстие для сообщения резервуара зами 11 для прохода конденсата. На со сливной камерой^ при этом плоштуцере 12 днища 1 резервуара закрепщадь отверстия меньше площади попелена трубка 13 из эластичного мате- 25 речного сечения канала, заключеннориала. го между днищем камеры и нижним Устройство работает следующим торцом мембраны при открытом положеобразом. нии клапана. Редактор Ю.Середа Заказ 554/32 Составитель Б.Новиков Техред А.Кравчук Корректор О.Кундрик Тираж 628 Подписное ВНИИГШ Государственного комитета СССР по делам изобретений и открытий 113035, Москва» Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная, 4
