Спосіб виключення прососів з камер коксування скрізь перекриття вертикалів коксових батарей

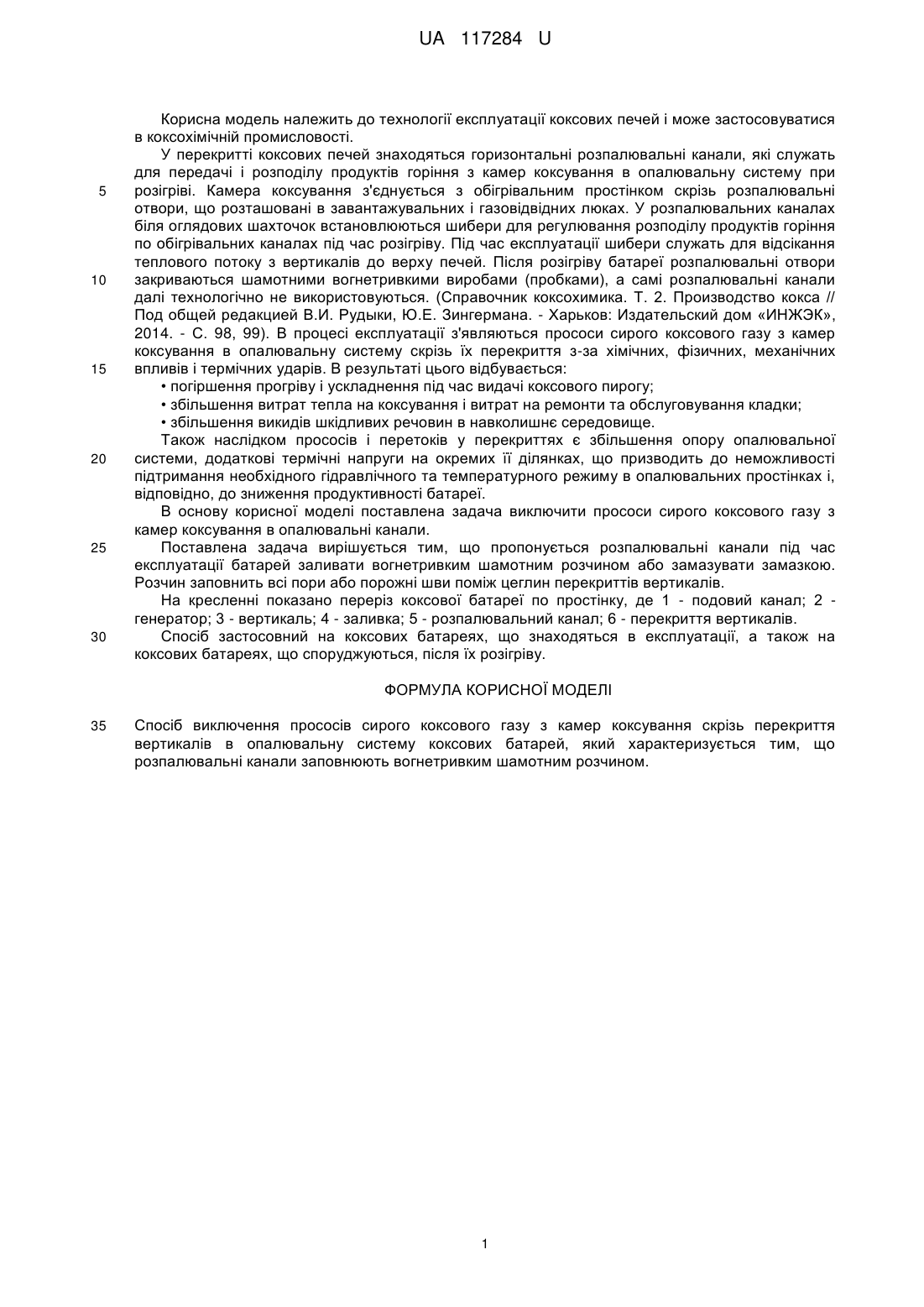

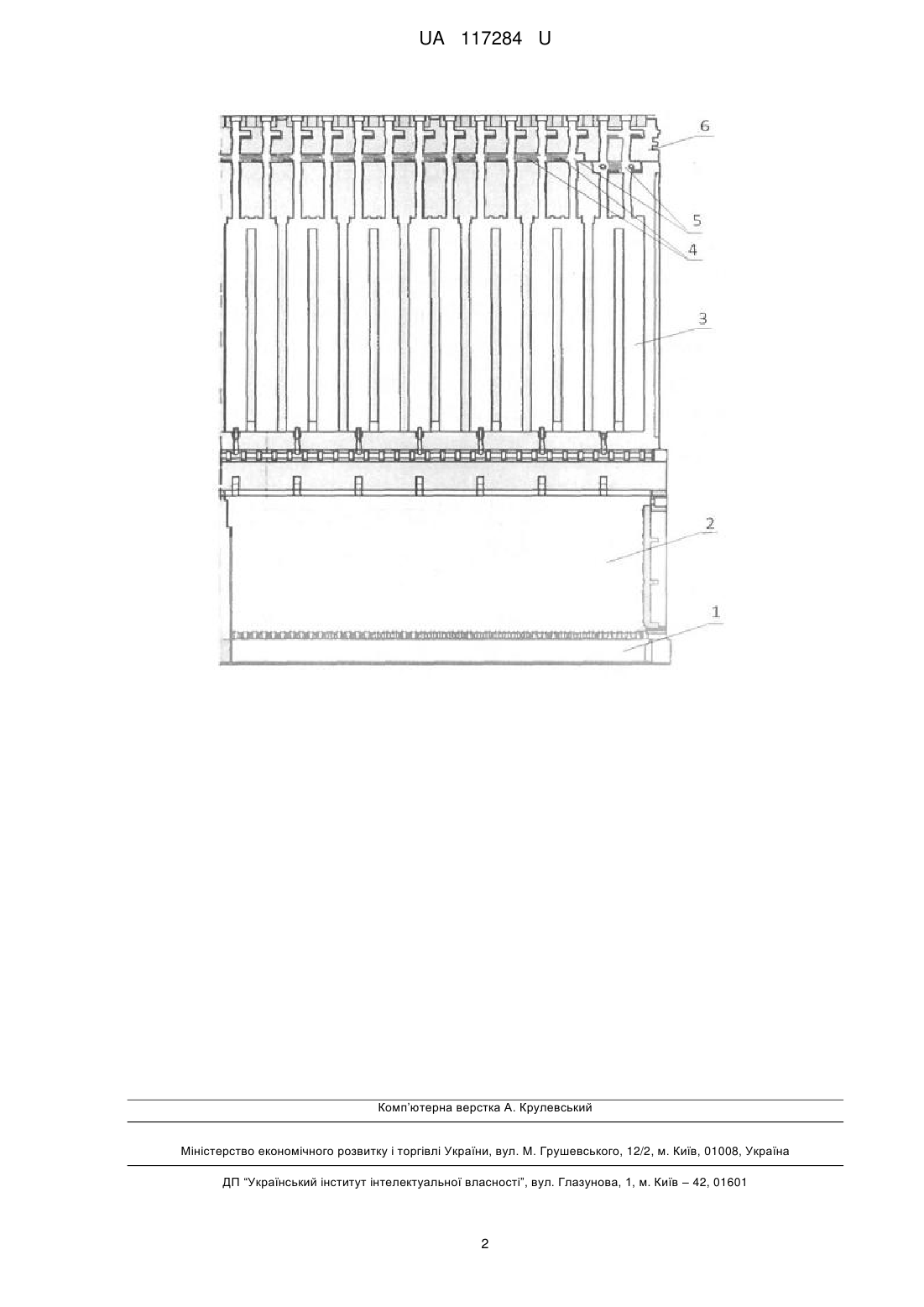

Реферат: UA 117284 U UA 117284 U 5 10 15 20 25 30 Корисна модель належить до технології експлуатації коксових печей і може застосовуватися в коксохімічній промисловості. У перекритті коксових печей знаходяться горизонтальні розпалювальні канали, які служать для передачі і розподілу продуктів горіння з камер коксування в опалювальну систему при розігріві. Камера коксування з'єднується з обігрівальним простінком скрізь розпалювальні отвори, що розташовані в завантажувальних і газовідвідних люках. У розпалювальних каналах біля оглядових шахточок встановлюються шибери для регулювання розподілу продуктів горіння по обігрівальних каналах під час розігріву. Під час експлуатації шибери служать для відсікання теплового потоку з вертикалів до верху печей. Після розігріву батареї розпалювальні отвори закриваються шамотними вогнетривкими виробами (пробками), а самі розпалювальні канали далі технологічно не використовуються. (Справочник коксохимика. Т. 2. Производство кокса // Под общей редакцией В.И. Рудыки, Ю.Е. Зингермана. - Харьков: Издательский дом «ИНЖЭК», 2014. - С. 98, 99). В процесі експлуатації з'являються прососи сирого коксового газу з камер коксування в опалювальну систему скрізь їх перекриття з-за хімічних, фізичних, механічних впливів і термічних ударів. В результаті цього відбувається: • погіршення прогріву і ускладнення під час видачі коксового пирогу; • збільшення витрат тепла на коксування і витрат на ремонти та обслуговування кладки; • збільшення викидів шкідливих речовин в навколишнє середовище. Також наслідком прососів і перетоків у перекриттях є збільшення опору опалювальної системи, додаткові термічні напруги на окремих її ділянках, що призводить до неможливості підтримання необхідного гідравлічного та температурного режиму в опалювальних простінках і, відповідно, до зниження продуктивності батареї. В основу корисної моделі поставлена задача виключити прососи сирого коксового газу з камер коксування в опалювальні канали. Поставлена задача вирішується тим, що пропонується розпалювальні канали під час експлуатації батарей заливати вогнетривким шамотним розчином або замазувати замазкою. Розчин заповнить всі пори або порожні шви поміж цеглин перекриттів вертикалів. На кресленні показано переріз коксової батареї по простінку, де 1 - подовий канал; 2 генератор; 3 - вертикаль; 4 - заливка; 5 - розпалювальний канал; 6 - перекриття вертикалів. Спосіб застосовний на коксових батареях, що знаходяться в експлуатації, а також на коксових батареях, що споруджуються, після їх розігріву. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Спосіб виключення прососів сирого коксового газу з камер коксування скрізь перекриття вертикалів в опалювальну систему коксових батарей, який характеризується тим, що розпалювальні канали заповнюють вогнетривким шамотним розчином. 1 UA 117284 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
