Протекторний захист системи опалення

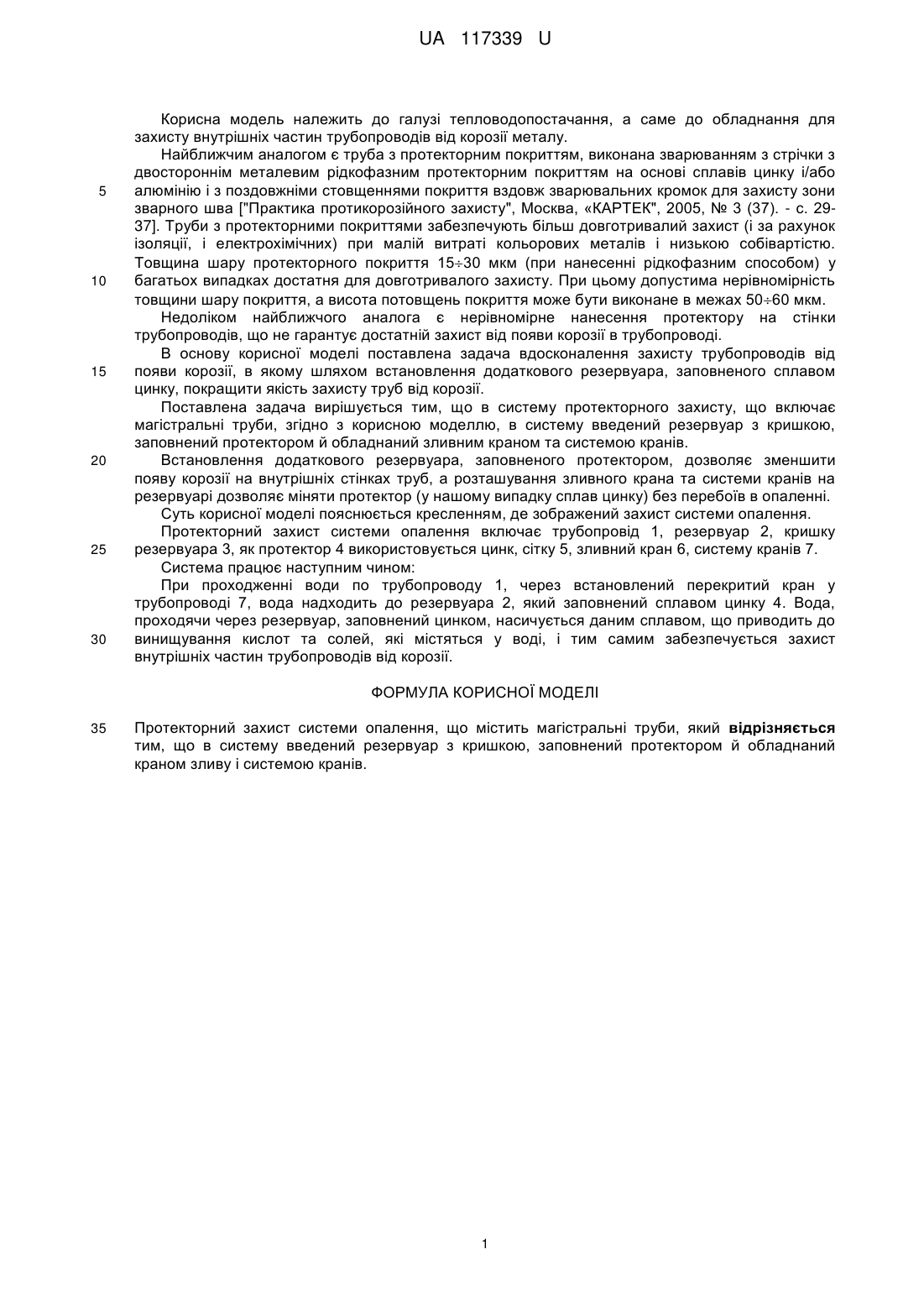

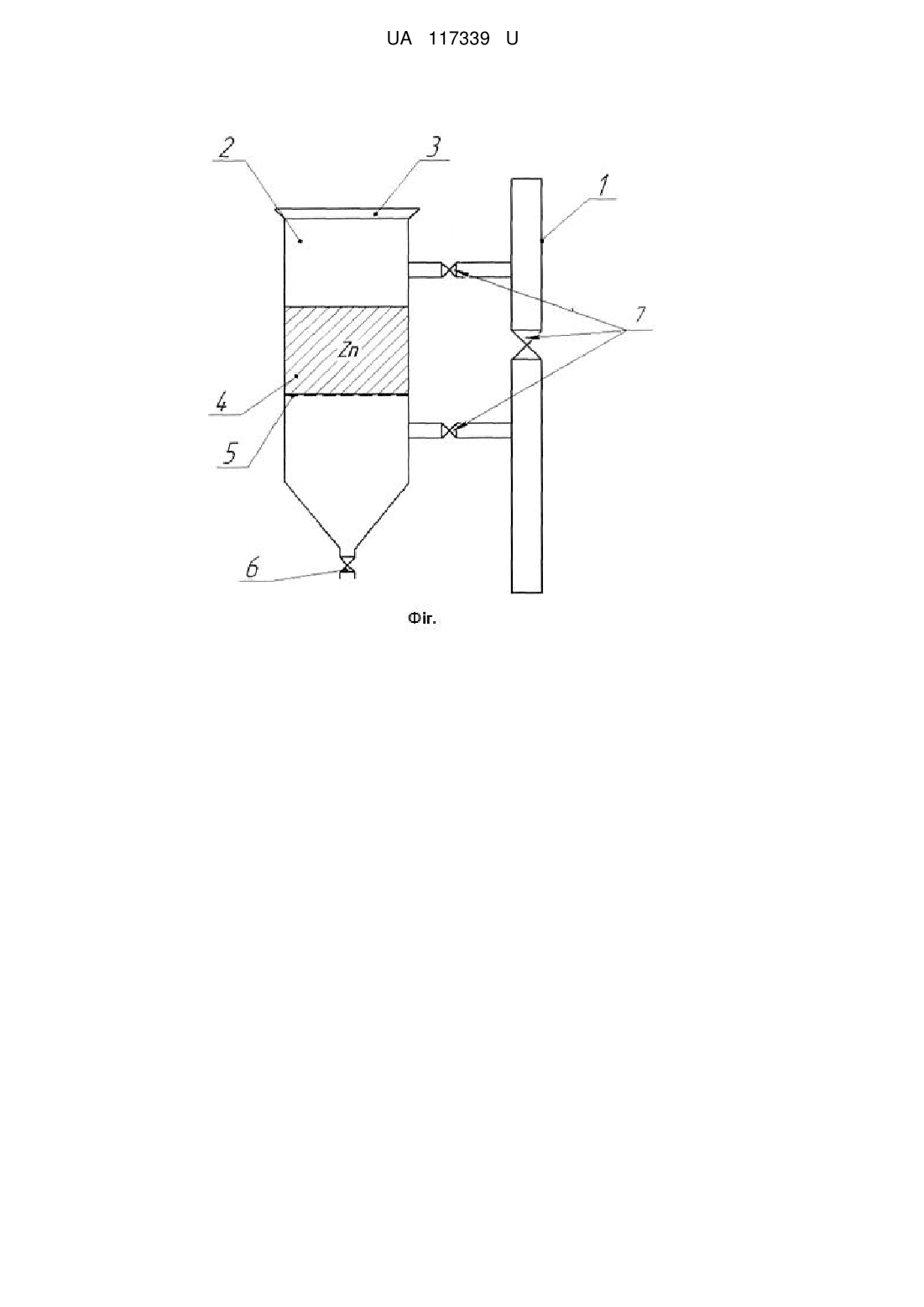

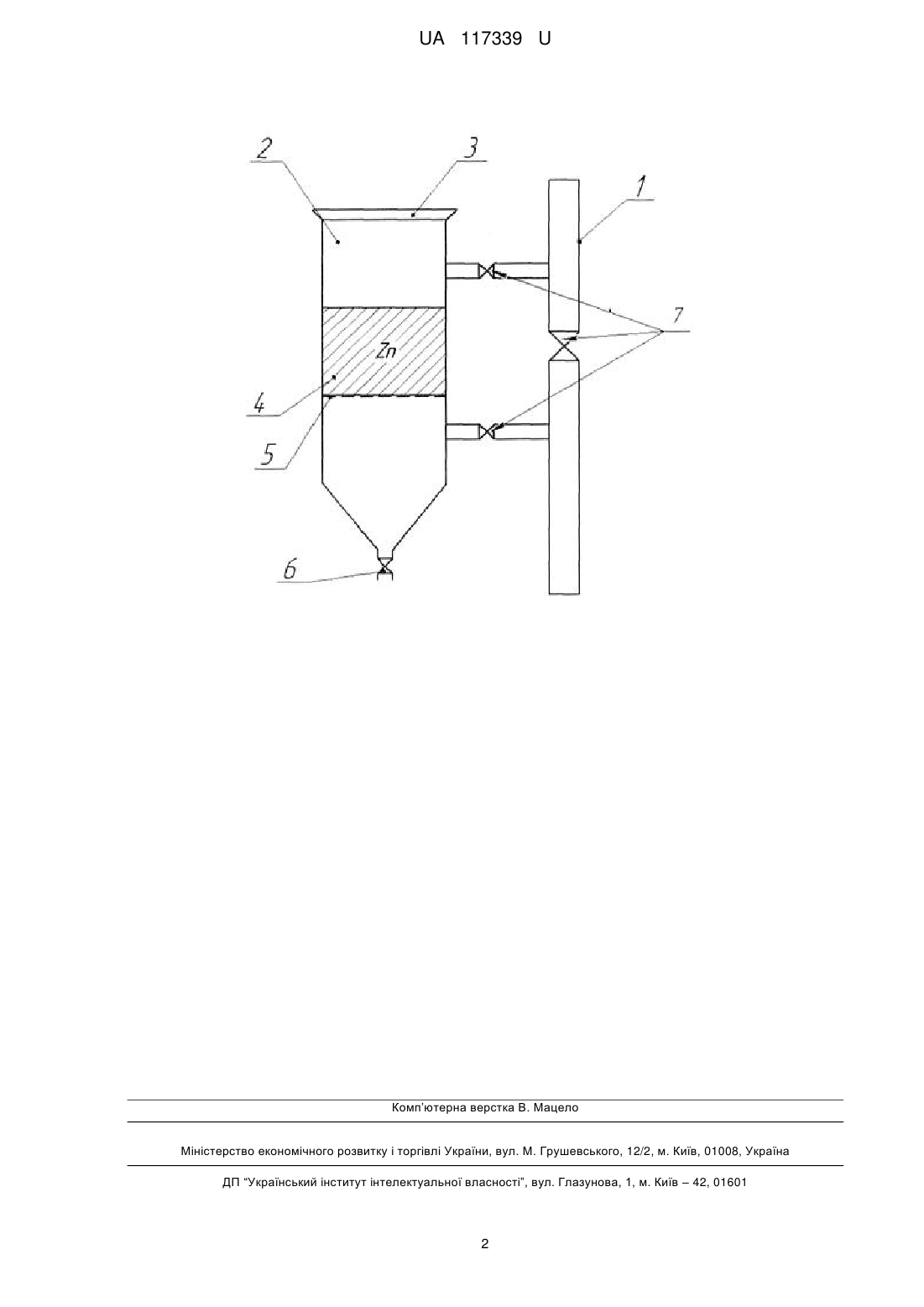

Реферат: Протекторний захист системи опалення містить магістральні труби. В систему введений резервуар з кришкою, заповнений протектором й обладнаний краном зливу і системою кранів. UA 117339 U (54) ПРОТЕКТОРНИЙ ЗАХИСТ СИСТЕМИ ОПАЛЕННЯ UA 117339 U UA 117339 U 5 10 15 20 25 30 Корисна модель належить до галузі тепловодопостачання, а саме до обладнання для захисту внутрішніх частин трубопроводів від корозії металу. Найближчим аналогом є труба з протекторним покриттям, виконана зварюванням з стрічки з двостороннім металевим рідкофазним протекторним покриттям на основі сплавів цинку і/або алюмінію і з поздовжніми стовщеннями покриття вздовж зварювальних кромок для захисту зони зварного шва ["Практика протикорозійного захисту", Москва, «КАРТЕК", 2005, № 3 (37). - с. 2937]. Труби з протекторними покриттями забезпечують більш довготривалий захист (і за рахунок ізоляції, і електрохімічних) при малій витраті кольорових металів і низькою собівартістю. Товщина шару протекторного покриття 1530 мкм (при нанесенні рідкофазним способом) у багатьох випадках достатня для довготривалого захисту. При цьому допустима нерівномірність товщини шару покриття, а висота потовщень покриття може бути виконане в межах 5060 мкм. Недоліком найближчого аналога є нерівномірне нанесення протектору на стінки трубопроводів, що не гарантує достатній захист від появи корозії в трубопроводі. В основу корисної моделі поставлена задача вдосконалення захисту трубопроводів від появи корозії, в якому шляхом встановлення додаткового резервуара, заповненого сплавом цинку, покращити якість захисту труб від корозії. Поставлена задача вирішується тим, що в систему протекторного захисту, що включає магістральні труби, згідно з корисною моделлю, в систему введений резервуар з кришкою, заповнений протектором й обладнаний зливним краном та системою кранів. Встановлення додаткового резервуара, заповненого протектором, дозволяє зменшити появу корозії на внутрішніх стінках труб, а розташування зливного крана та системи кранів на резервуарі дозволяє міняти протектор (у нашому випадку сплав цинку) без перебоїв в опаленні. Суть корисної моделі пояснюється кресленням, де зображений захист системи опалення. Протекторний захист системи опалення включає трубопровід 1, резервуар 2, кришку резервуара 3, як протектор 4 використовується цинк, сітку 5, зливний кран 6, систему кранів 7. Система працює наступним чином: При проходженні води по трубопроводу 1, через встановлений перекритий кран у трубопроводі 7, вода надходить до резервуара 2, який заповнений сплавом цинку 4. Вода, проходячи через резервуар, заповнений цинком, насичується даним сплавом, що приводить до винищування кислот та солей, які містяться у воді, і тим самим забезпечується захист внутрішніх частин трубопроводів від корозії. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Протекторний захист системи опалення, що містить магістральні труби, який відрізняється тим, що в систему введений резервуар з кришкою, заповнений протектором й обладнаний краном зливу і системою кранів. 1 UA 117339 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
