Пристрій подачі дуття і відновлювальних газів в доменну піч

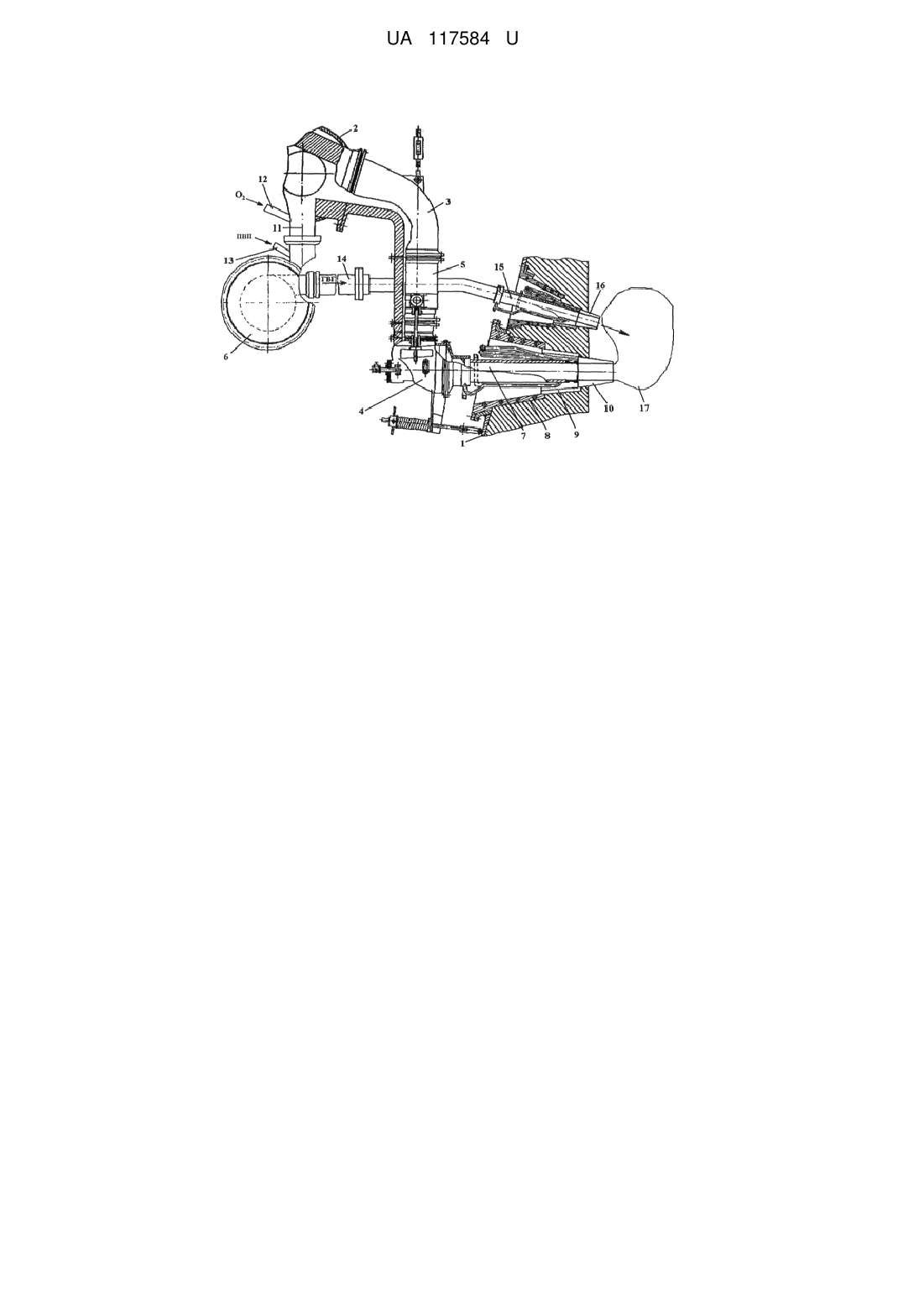

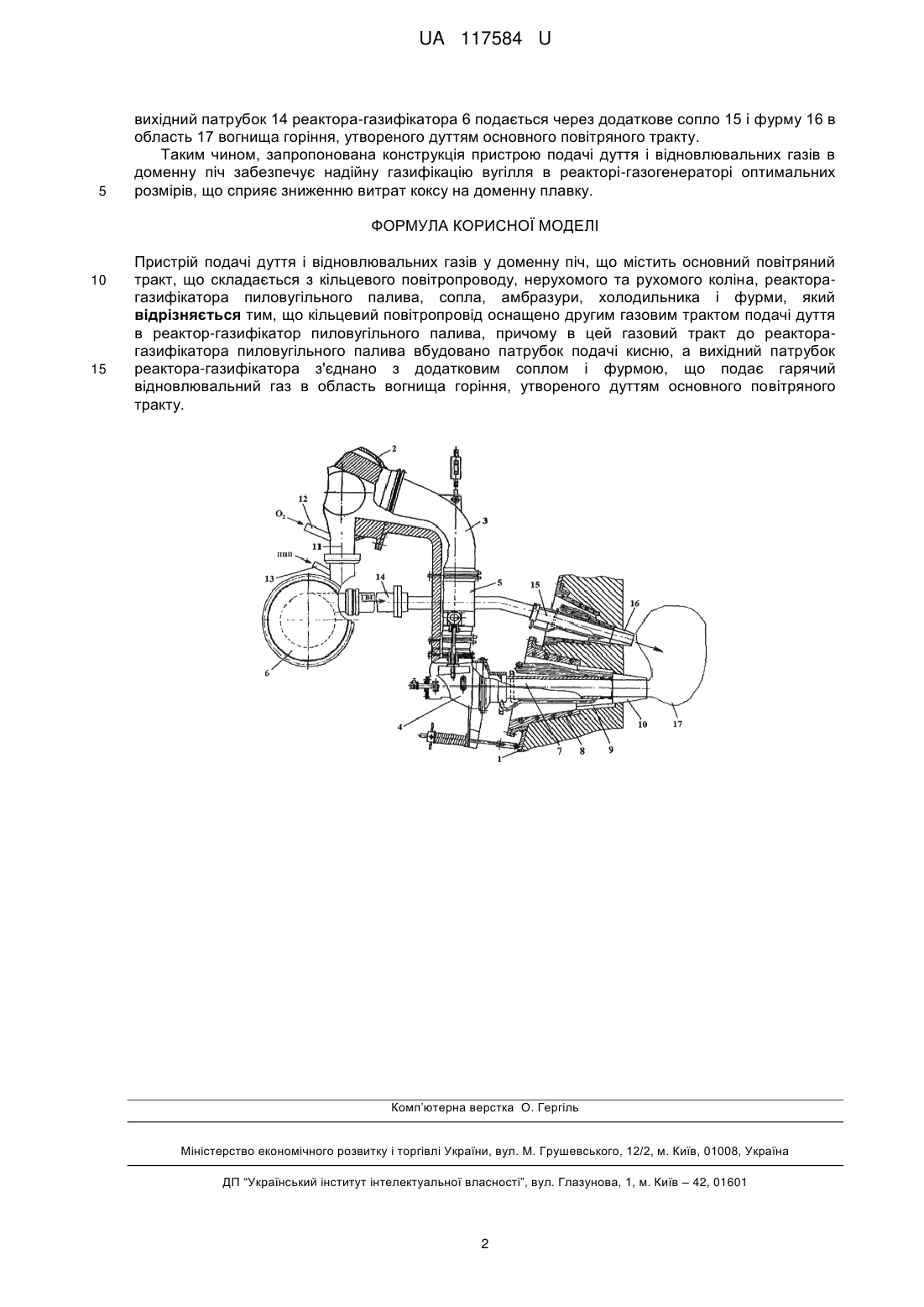

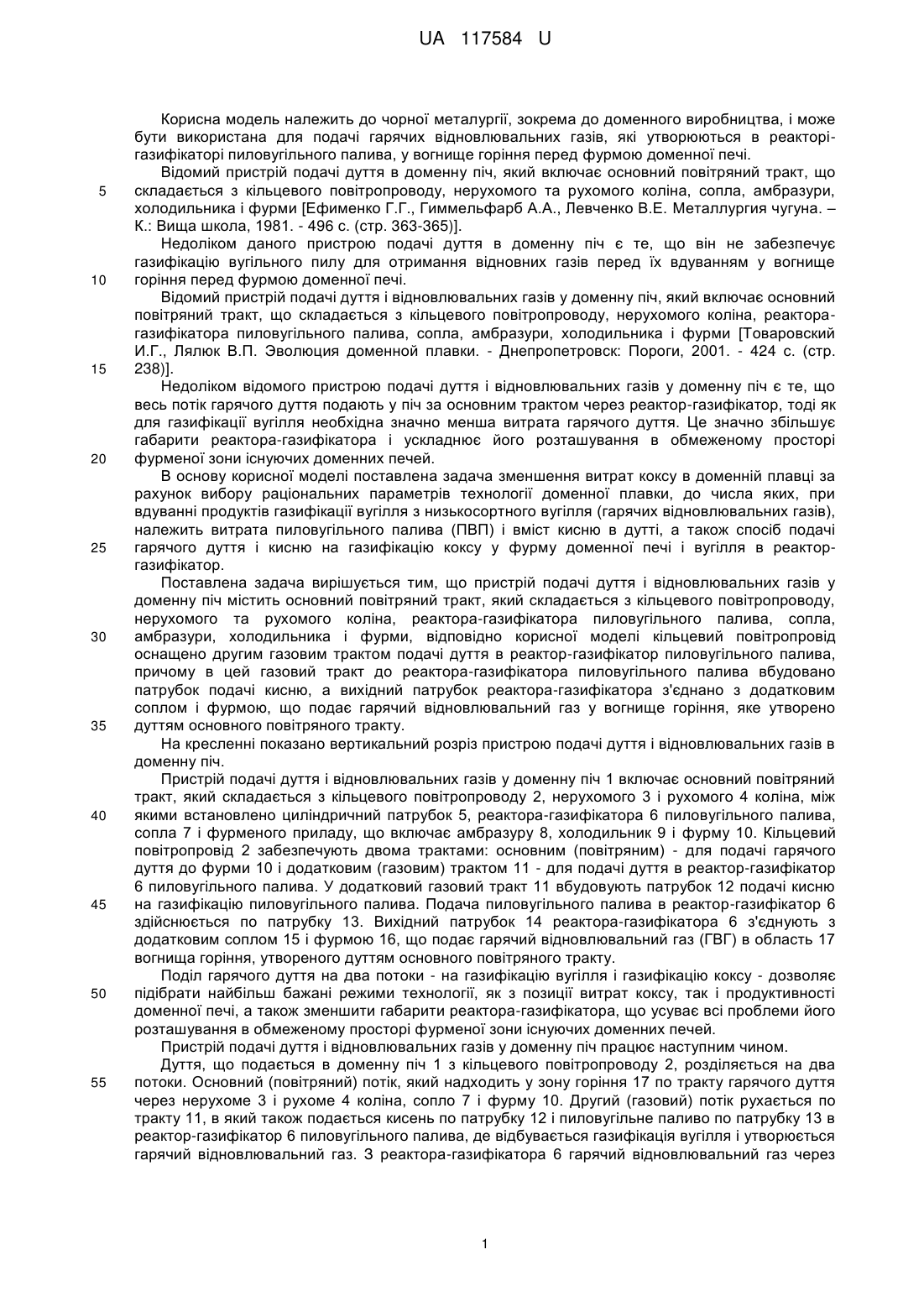

Реферат: Пристрій подачі дуття і відновлювальних газів у доменну піч містить основний повітряний тракт, що складається з кільцевого повітропроводу, нерухомого та рухомого коліна, реакторагазифікатора пиловугільного палива, сопла, амбразури, холодильника і фурми. Кільцевий повітропровід оснащено другим газовим трактом подачі дуття в реактор-газифікатор пиловугільного палива, причому в цей газовий тракт до реактора-газифікатора пиловугільного палива вбудовано патрубок подачі кисню, а вихідний патрубок реактора-газифікатора з'єднано з додатковим соплом і фурмою, що подає гарячий відновлювальний газ в область вогнища горіння, утвореного дуттям основного повітряного тракту. UA 117584 U (12) UA 117584 U UA 117584 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до чорної металургії, зокрема до доменного виробництва, і може бути використана для подачі гарячих відновлювальних газів, які утворюються в реакторігазифікаторі пиловугільного палива, у вогнище горіння перед фурмою доменної печі. Відомий пристрій подачі дуття в доменну піч, який включає основний повітряний тракт, що складається з кільцевого повітропроводу, нерухомого та рухомого коліна, сопла, амбразури, холодильника і фурми [Ефименко Г.Г., Гиммельфарб А.А., Левченко В.Е. Металлургия чугуна. – К.: Вища школа, 1981. - 496 с. (стр. 363-365)]. Недоліком даного пристрою подачі дуття в доменну піч є те, що він не забезпечує газифікацію вугільного пилу для отримання відновних газів перед їх вдуванням у вогнище горіння перед фурмою доменної печі. Відомий пристрій подачі дуття і відновлювальних газів у доменну піч, який включає основний повітряний тракт, що складається з кільцевого повітропроводу, нерухомого коліна, реакторагазифікатора пиловугільного палива, сопла, амбразури, холодильника і фурми [Товаровский И.Г., Лялюк В.П. Эволюция доменной плавки. - Днепропетровск: Пороги, 2001. - 424 с. (стр. 238)]. Недоліком відомого пристрою подачі дуття і відновлювальних газів у доменну піч є те, що весь потік гарячого дуття подають у піч за основним трактом через реактор-газифікатор, тоді як для газифікації вугілля необхідна значно менша витрата гарячого дуття. Це значно збільшує габарити реактора-газифікатора і ускладнює його розташування в обмеженому просторі фурменої зони існуючих доменних печей. В основу корисної моделі поставлена задача зменшення витрат коксу в доменній плавці за рахунок вибору раціональних параметрів технології доменної плавки, до числа яких, при вдуванні продуктів газифікації вугілля з низькосортного вугілля (гарячих відновлювальних газів), належить витрата пиловугільного палива (ПВП) і вміст кисню в дутті, а також спосіб подачі гарячого дуття і кисню на газифікацію коксу у фурму доменної печі і вугілля в реакторгазифікатор. Поставлена задача вирішується тим, що пристрій подачі дуття і відновлювальних газів у доменну піч містить основний повітряний тракт, який складається з кільцевого повітропроводу, нерухомого та рухомого коліна, реактора-газифікатора пиловугільного палива, сопла, амбразури, холодильника і фурми, відповідно корисної моделі кільцевий повітропровід оснащено другим газовим трактом подачі дуття в реактор-газифікатор пиловугільного палива, причому в цей газовий тракт до реактора-газифікатора пиловугільного палива вбудовано патрубок подачі кисню, а вихідний патрубок реактора-газифікатора з'єднано з додатковим соплом і фурмою, що подає гарячий відновлювальний газ у вогнище горіння, яке утворено дуттям основного повітряного тракту. На кресленні показано вертикальний розріз пристрою подачі дуття і відновлювальних газів в доменну піч. Пристрій подачі дуття і відновлювальних газів у доменну піч 1 включає основний повітряний тракт, який складається з кільцевого повітропроводу 2, нерухомого 3 і рухомого 4 коліна, між якими встановлено циліндричний патрубок 5, реактора-газифікатора 6 пиловугільного палива, сопла 7 і фурменого приладу, що включає амбразуру 8, холодильник 9 і фурму 10. Кільцевий повітропровід 2 забезпечують двома трактами: основним (повітряним) - для подачі гарячого дуття до фурми 10 і додатковим (газовим) трактом 11 - для подачі дуття в реактор-газифікатор 6 пиловугільного палива. У додатковий газовий тракт 11 вбудовують патрубок 12 подачі кисню на газифікацію пиловугільного палива. Подача пиловугільного палива в реактор-газифікатор 6 здійснюється по патрубку 13. Вихідний патрубок 14 реактора-газифікатора 6 з'єднують з додатковим соплом 15 і фурмою 16, що подає гарячий відновлювальний газ (ГВГ) в область 17 вогнища горіння, утвореного дуттям основного повітряного тракту. Поділ гарячого дуття на два потоки - на газифікацію вугілля і газифікацію коксу - дозволяє підібрати найбільш бажані режими технології, як з позиції витрат коксу, так і продуктивності доменної печі, а також зменшити габарити реактора-газифікатора, що усуває всі проблеми його розташування в обмеженому просторі фурменої зони існуючих доменних печей. Пристрій подачі дуття і відновлювальних газів у доменну піч працює наступним чином. Дуття, що подається в доменну піч 1 з кільцевого повітропроводу 2, розділяється на два потоки. Основний (повітряний) потік, який надходить у зону горіння 17 по тракту гарячого дуття через нерухоме 3 і рухоме 4 коліна, сопло 7 і фурму 10. Другий (газовий) потік рухається по тракту 11, в який також подається кисень по патрубку 12 і пиловугільне паливо по патрубку 13 в реактор-газифікатор 6 пиловугільного палива, де відбувається газифікація вугілля і утворюється гарячий відновлювальний газ. З реактора-газифікатора 6 гарячий відновлювальний газ через 1 UA 117584 U 5 вихідний патрубок 14 реактора-газифікатора 6 подається через додаткове сопло 15 і фурму 16 в область 17 вогнища горіння, утвореного дуттям основного повітряного тракту. Таким чином, запропонована конструкція пристрою подачі дуття і відновлювальних газів в доменну піч забезпечує надійну газифікацію вугілля в реакторі-газогенераторі оптимальних розмірів, що сприяє зниженню витрат коксу на доменну плавку. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Пристрій подачі дуття і відновлювальних газів у доменну піч, що містить основний повітряний тракт, що складається з кільцевого повітропроводу, нерухомого та рухомого коліна, реакторагазифікатора пиловугільного палива, сопла, амбразури, холодильника і фурми, який відрізняється тим, що кільцевий повітропровід оснащено другим газовим трактом подачі дуття в реактор-газифікатор пиловугільного палива, причому в цей газовий тракт до реакторагазифікатора пиловугільного палива вбудовано патрубок подачі кисню, а вихідний патрубок реактора-газифікатора з'єднано з додатковим соплом і фурмою, що подає гарячий відновлювальний газ в область вогнища горіння, утвореного дуттям основного повітряного тракту. Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
