Духовка-воскотопка

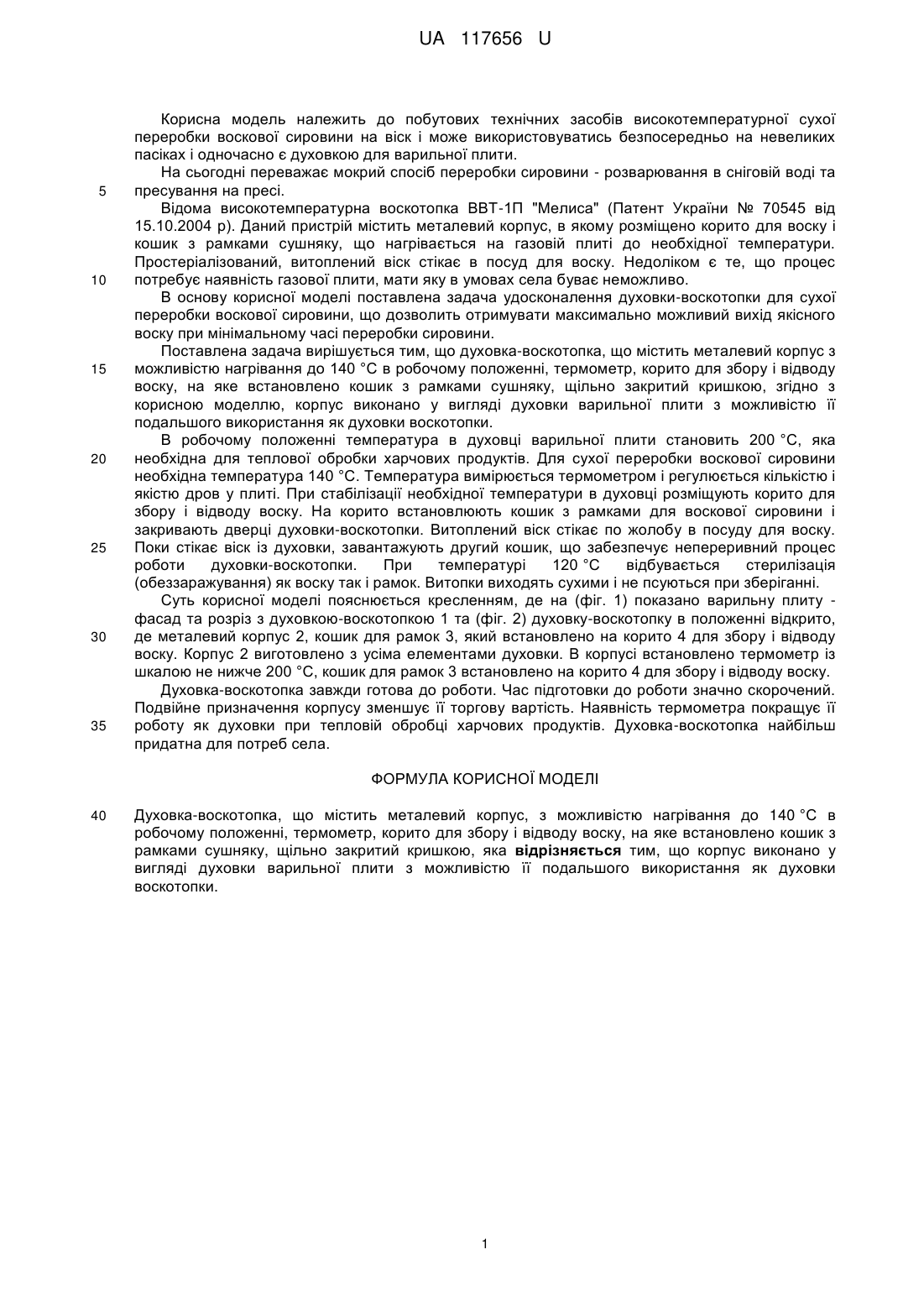

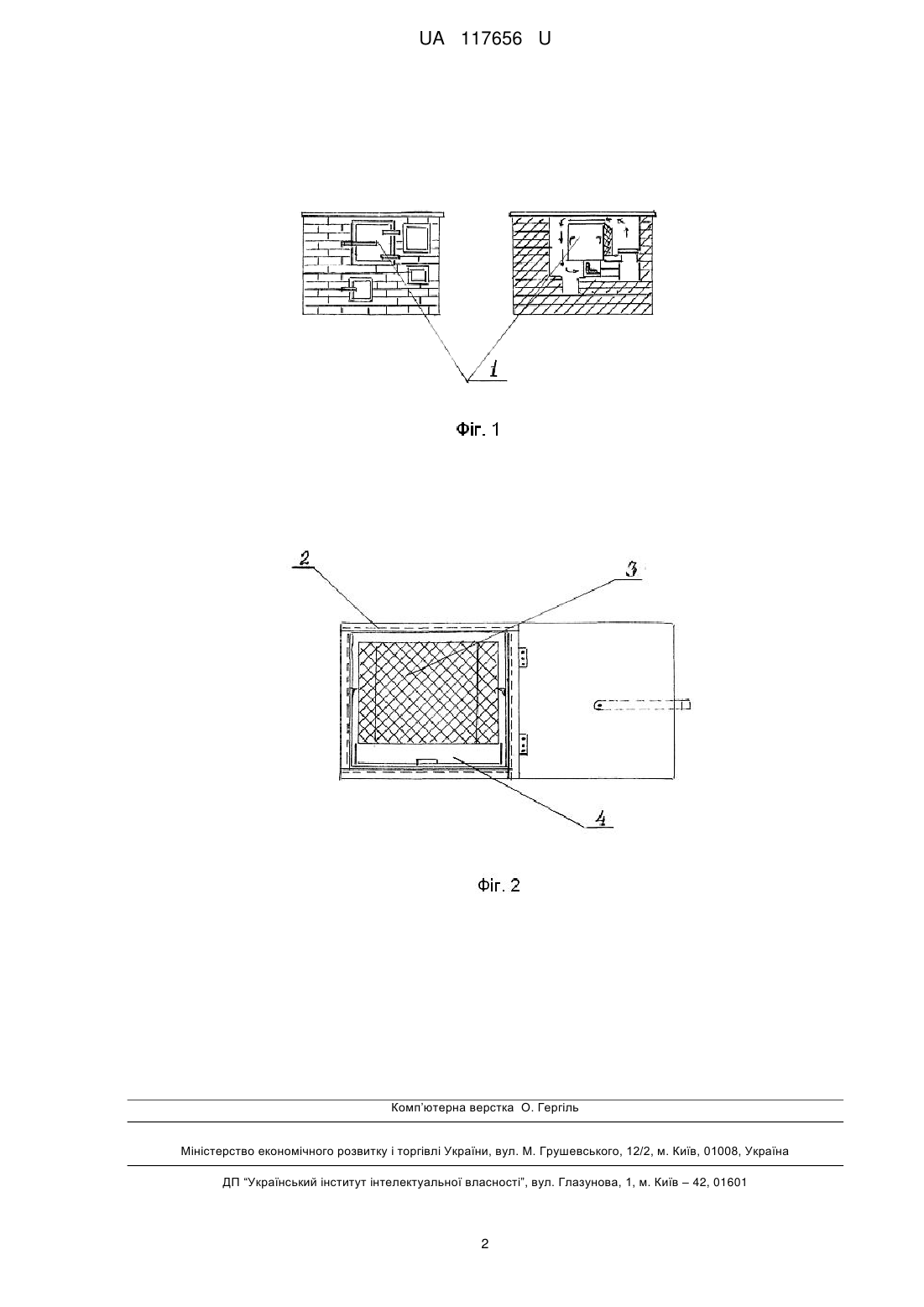

Реферат: UA 117656 U UA 117656 U 5 10 15 20 25 30 35 Корисна модель належить до побутових технічних засобів високотемпературної сухої переробки воскової сировини на віск і може використовуватись безпосередньо на невеликих пасіках і одночасно є духовкою для варильної плити. На сьогодні переважає мокрий спосіб переробки сировини - розварювання в сніговій воді та пресування на пресі. Відома високотемпературна воскотопка ВВТ-1П "Мелиса" (Патент України № 70545 від 15.10.2004 р). Даний пристрій містить металевий корпус, в якому розміщено корито для воску і кошик з рамками сушняку, що нагрівається на газовій плиті до необхідної температури. Простеріалізований, витоплений віск стікає в посуд для воску. Недоліком є те, що процес потребує наявність газової плити, мати яку в умовах села буває неможливо. В основу корисної моделі поставлена задача удосконалення духовки-воскотопки для сухої переробки воскової сировини, що дозволить отримувати максимально можливий вихід якісного воску при мінімальному часі переробки сировини. Поставлена задача вирішується тим, що духовка-воскотопка, що містить металевий корпус з можливістю нагрівання до 140 °C в робочому положенні, термометр, корито для збору і відводу воску, на яке встановлено кошик з рамками сушняку, щільно закритий кришкою, згідно з корисною моделлю, корпус виконано у вигляді духовки варильної плити з можливістю її подальшого використання як духовки воскотопки. В робочому положенні температура в духовці варильної плити становить 200 °C, яка необхідна для теплової обробки харчових продуктів. Для сухої переробки воскової сировини необхідна температура 140 °C. Температура вимірюється термометром і регулюється кількістю і якістю дров у плиті. При стабілізації необхідної температури в духовці розміщують корито для збору і відводу воску. На корито встановлюють кошик з рамками для воскової сировини і закривають дверці духовки-воскотопки. Витоплений віск стікає по жолобу в посуду для воску. Поки стікає віск із духовки, завантажують другий кошик, що забезпечує непереривний процес роботи духовки-воскотопки. При температурі 120 °C відбувається стерилізація (обеззаражування) як воску так і рамок. Витопки виходять сухими і не псуються при зберіганні. Суть корисної моделі пояснюється кресленням, де на (фіг. 1) показано варильну плиту фасад та розріз з духовкою-воскотопкою 1 та (фіг. 2) духовку-воскотопку в положенні відкрито, де металевий корпус 2, кошик для рамок 3, який встановлено на корито 4 для збору і відводу воску. Корпус 2 виготовлено з усіма елементами духовки. В корпусі встановлено термометр із шкалою не нижче 200 °C, кошик для рамок 3 встановлено на корито 4 для збору і відводу воску. Духовка-воскотопка завжди готова до роботи. Час підготовки до роботи значно скорочений. Подвійне призначення корпусу зменшує її торгову вартість. Наявність термометра покращує її роботу як духовки при тепловій обробці харчових продуктів. Духовка-воскотопка найбільш придатна для потреб села. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Духовка-воскотопка, що містить металевий корпус, з можливістю нагрівання до 140 °C в робочому положенні, термометр, корито для збору і відводу воску, на яке встановлено кошик з рамками сушняку, щільно закритий кришкою, яка відрізняється тим, що корпус виконано у вигляді духовки варильної плити з можливістю її подальшого використання як духовки воскотопки. 1 UA 117656 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
