Пристрій для вимірювання статичної витривалості м’язів людини

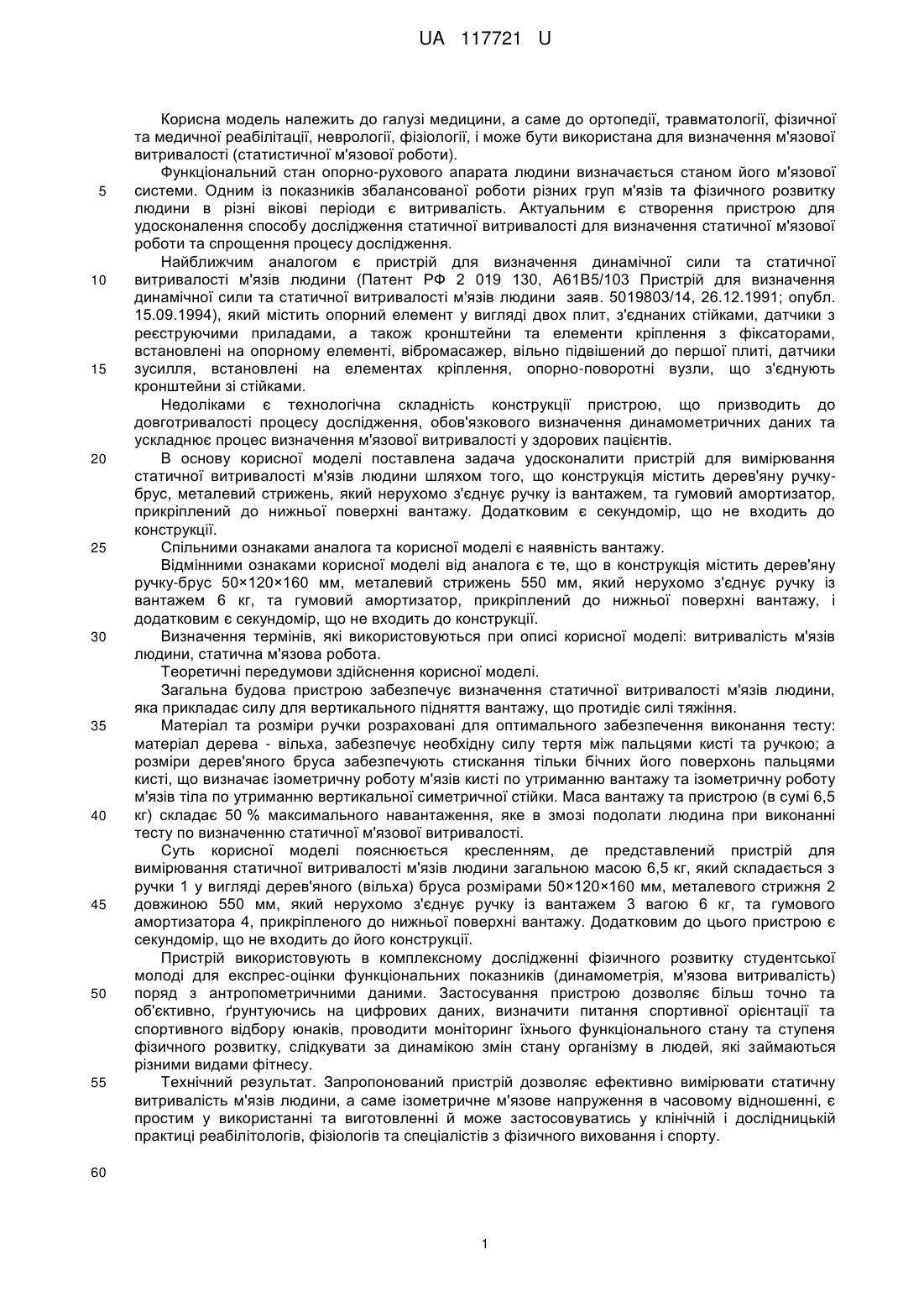

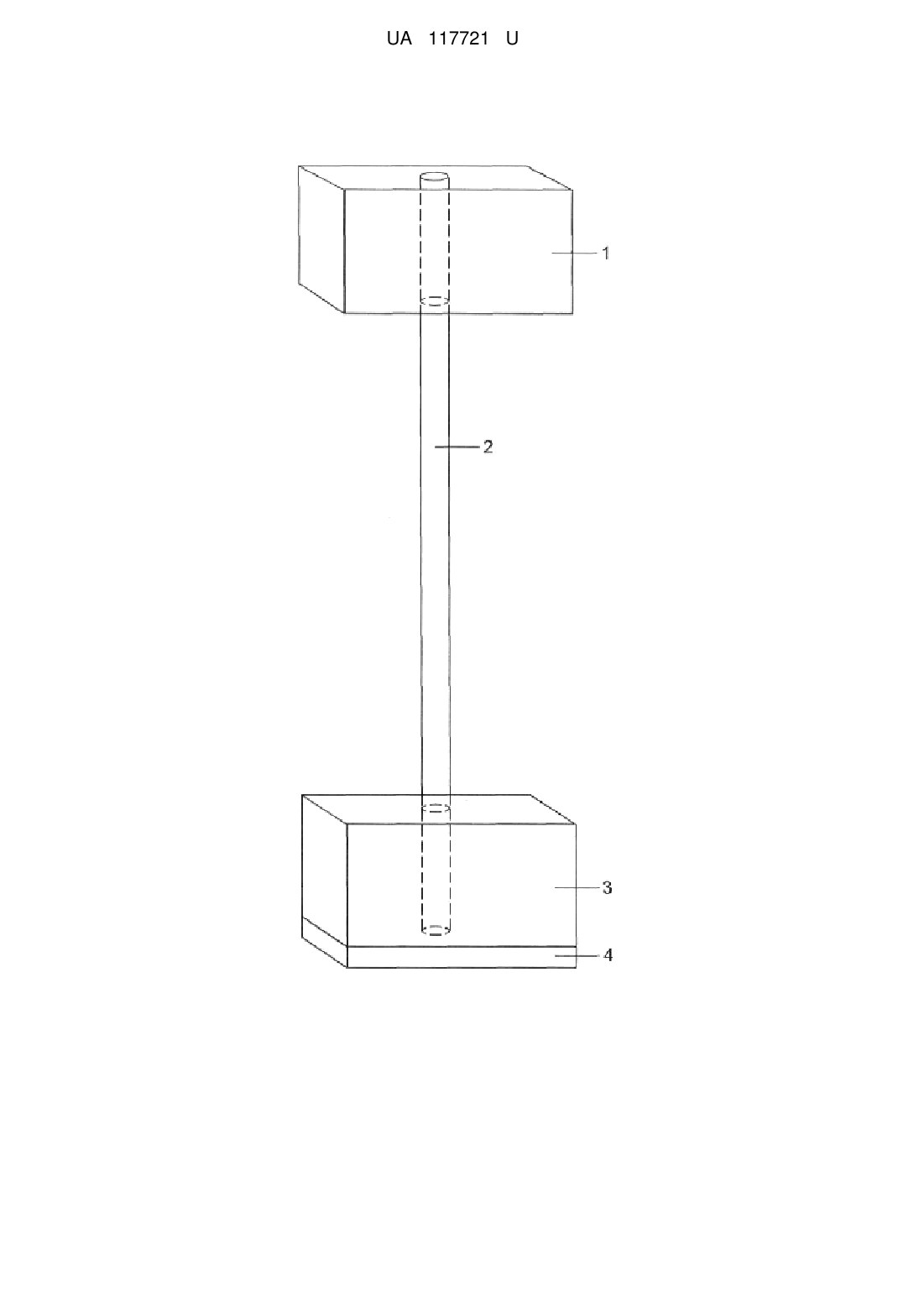

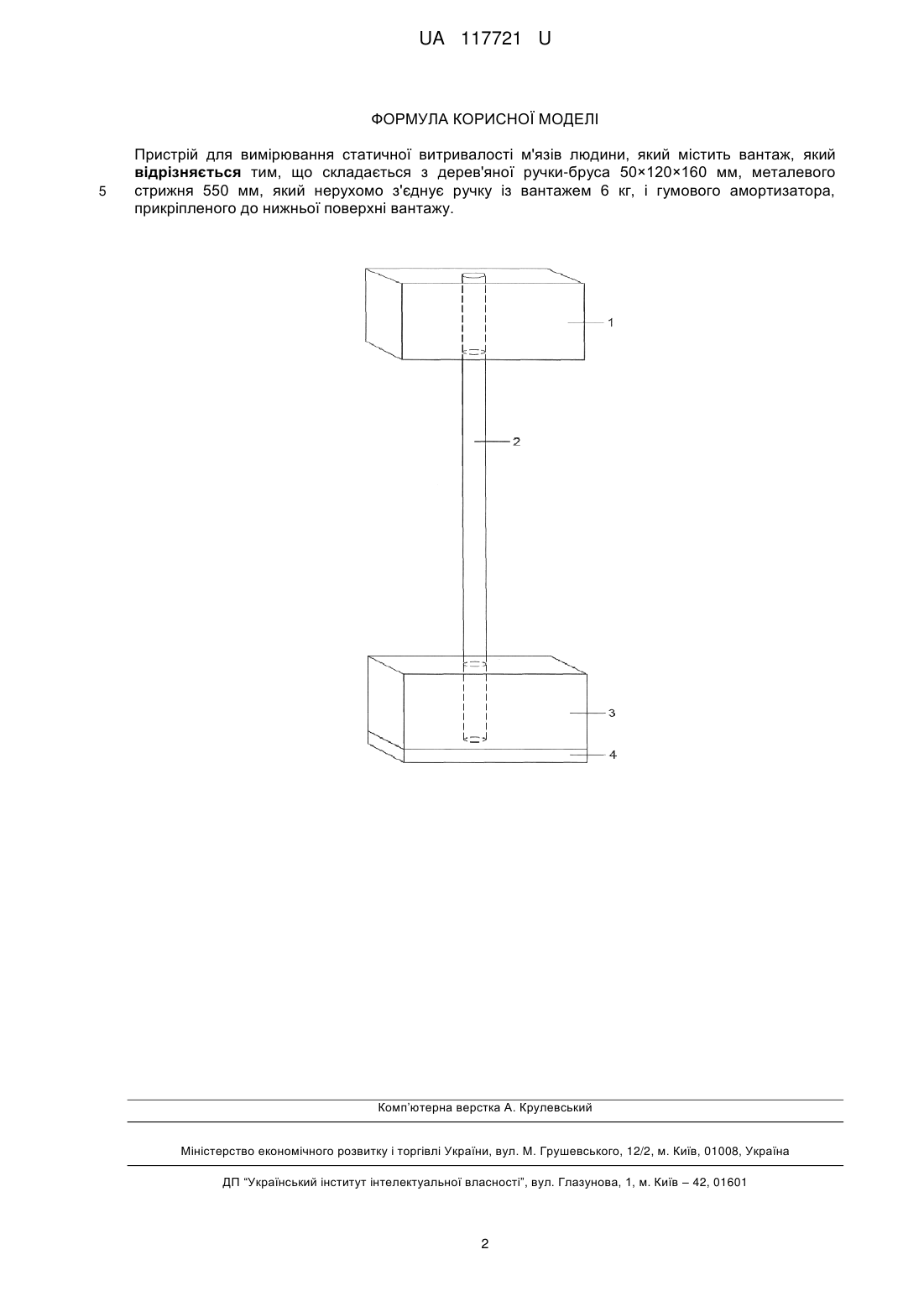

Реферат: Пристрій для вимірювання статичної витривалості м'язів людини містить вантаж, дерев'яну ручку-брус 50×120×160 мм, металевий стрижень 550 мм, який нерухомо з'єднує ручку із вантажем 6 кг, і гумовий амортизатор, прикріплений до нижньої поверхні вантажу. UA 117721 U (12) UA 117721 U UA 117721 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі медицини, а саме до ортопедії, травматології, фізичної та медичної реабілітації, неврології, фізіології, і може бути використана для визначення м'язової витривалості (статистичної м'язової роботи). Функціональний стан опорно-рухового апарата людини визначається станом його м'язової системи. Одним із показників збалансованої роботи різних груп м'язів та фізичного розвитку людини в різні вікові періоди є витривалість. Актуальним є створення пристрою для удосконалення способу дослідження статичної витривалості для визначення статичної м'язової роботи та спрощення процесу дослідження. Найближчим аналогом є пристрій для визначення динамічної сили та статичної витривалості м'язів людини (Патент РФ 2 019 130, А61В5/103 Пристрій для визначення динамічної сили та статичної витривалості м'язів людини заяв. 5019803/14, 26.12.1991; опубл. 15.09.1994), який містить опорний елемент у вигляді двох плит, з'єднаних стійками, датчики з реєструючими приладами, а також кронштейни та елементи кріплення з фіксаторами, встановлені на опорному елементі, вібромасажер, вільно підвішений до першої плиті, датчики зусилля, встановлені на елементах кріплення, опорно-поворотні вузли, що з'єднують кронштейни зі стійками. Недоліками є технологічна складність конструкції пристрою, що призводить до довготривалості процесу дослідження, обов'язкового визначення динамометричних даних та ускладнює процес визначення м'язової витривалості у здорових пацієнтів. В основу корисної моделі поставлена задача удосконалити пристрій для вимірювання статичної витривалості м'язів людини шляхом того, що конструкція містить дерев'яну ручкубрус, металевий стрижень, який нерухомо з'єднує ручку із вантажем, та гумовий амортизатор, прикріплений до нижньої поверхні вантажу. Додатковим є секундомір, що не входить до конструкції. Спільними ознаками аналога та корисної моделі є наявність вантажу. Відмінними ознаками корисної моделі від аналога є те, що в конструкція містить дерев'яну ручку-брус 50×120×160 мм, металевий стрижень 550 мм, який нерухомо з'єднує ручку із вантажем 6 кг, та гумовий амортизатор, прикріплений до нижньої поверхні вантажу, і додатковим є секундомір, що не входить до конструкції. Визначення термінів, які використовуються при описі корисної моделі: витривалість м'язів людини, статична м'язова робота. Теоретичні передумови здійснення корисної моделі. Загальна будова пристрою забезпечує визначення статичної витривалості м'язів людини, яка прикладає силу для вертикального підняття вантажу, що протидіє силі тяжіння. Матеріал та розміри ручки розраховані для оптимального забезпечення виконання тесту: матеріал дерева - вільха, забезпечує необхідну силу тертя між пальцями кисті та ручкою; а розміри дерев'яного бруса забезпечують стискання тільки бічних його поверхонь пальцями кисті, що визначає ізометричну роботу м'язів кисті по утриманню вантажу та ізометричну роботу м'язів тіла по утриманню вертикальної симетричної стійки. Маса вантажу та пристрою (в сумі 6,5 кг) складає 50 % максимального навантаження, яке в змозі подолати людина при виконанні тесту по визначенню статичної м'язової витривалості. Суть корисної моделі пояснюється кресленням, де представлений пристрій для вимірювання статичної витривалості м'язів людини загальною масою 6,5 кг, який складається з ручки 1 у вигляді дерев'яного (вільха) бруса розмірами 50×120×160 мм, металевого стрижня 2 довжиною 550 мм, який нерухомо з'єднує ручку із вантажем 3 вагою 6 кг, та гумового амортизатора 4, прикріпленого до нижньої поверхні вантажу. Додатковим до цього пристрою є секундомір, що не входить до його конструкції. Пристрій використовують в комплексному дослідженні фізичного розвитку студентської молоді для експрес-оцінки функціональних показників (динамометрія, м'язова витривалість) поряд з антропометричними даними. Застосування пристрою дозволяє більш точно та об'єктивно, ґрунтуючись на цифрових даних, визначити питання спортивної орієнтації та спортивного відбору юнаків, проводити моніторинг їхнього функціонального стану та ступеня фізичного розвитку, слідкувати за динамікою змін стану організму в людей, які займаються різними видами фітнесу. Технічний результат. Запропонований пристрій дозволяє ефективно вимірювати статичну витривалість м'язів людини, а саме ізометричне м'язове напруження в часовому відношенні, є простим у використанні та виготовленні й може застосовуватись у клінічній і дослідницькій практиці реабілітологів, фізіологів та спеціалістів з фізичного виховання і спорту. 60 1 UA 117721 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для вимірювання статичної витривалості м'язів людини, який містить вантаж, який відрізняється тим, що складається з дерев'яної ручки-бруса 50×120×160 мм, металевого стрижня 550 мм, який нерухомо з'єднує ручку із вантажем 6 кг, і гумового амортизатора, прикріпленого до нижньої поверхні вантажу. Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
