Пристрій для визначення граничного кута поперечної статичної стійкості мобільних машин

Завантажити PDF файл.

Формула / Реферат

1. Пристрій для визначення граничного кута поперечної статичної стійкості мобільних машин, що містить рухому частину з робочою площиною (1), яка може повертатися навколо горизонтальної осі, механізм її повертання (2) і маятниковий кутомір (3), який встановлюється на цій площині, який відрізняється тим, що є переносним і малогабаритним, забезпечує визначення граничного кута поперечної статичної стійкості методом моделювання контуру опорної площі машини та лінії дії сили тяжіння машини в момент втрати машиною поперечної статичної стійкості, робоча площина має координатну сітку, на якій за допомогою регульованої стійки (4), прямокутного трикутника з міліметровою шкалою, присосок (5) і гумової нитки (6) позначається у вибраному масштабі контур опорної площі машини, а за допомогою регульованого штативу (7), прямокутного трикутника з міліметровою шкалою, виска (8) у тому ж масштабі відтворюється точка прикладення та напрямок дії сили тяжіння машини, футляр пристрою (9) використовується для роз'ємного кріплення на його кришці за допомогою липучок робочої площини та її повертання навколо петель (10) і для збереження комплектуючих деталей пристрою та його перенесення за ручку (11).

2. Пристрій для визначенняграничного кута поперечної статичної стійкості мобільних машин за п. 1, який відрізняється тим, що робоча площина (1) виготовлена з двох стекол, між якими розміщена міліметрівка як координатна площина.

3. Пристрій для визначення граничного кута поперечної статичної стійкості мобільних машин за п. 1, який відрізняється тим, що механізм (2) повертання робочої площини виконано гвинтовим з ручним приводом.

Текст

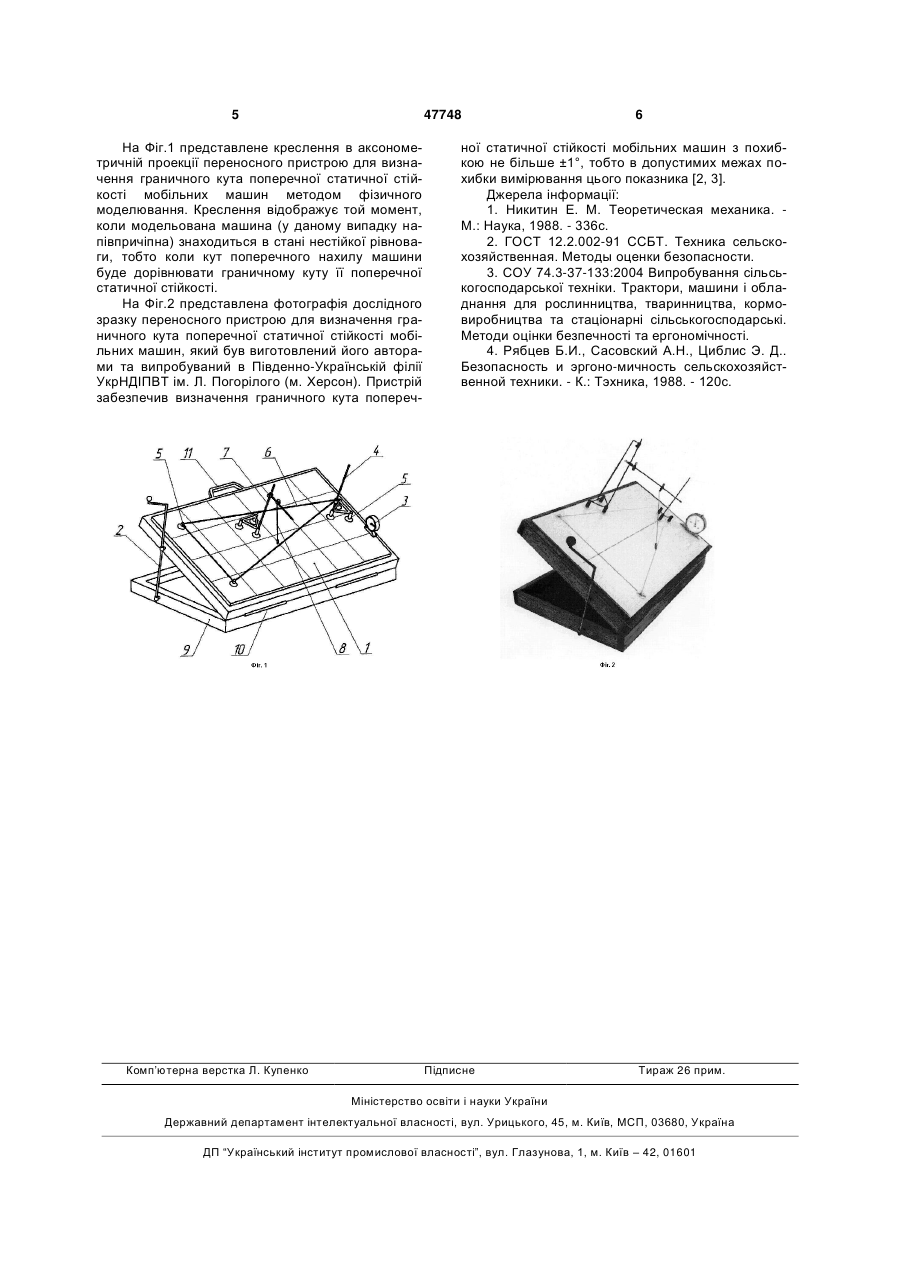

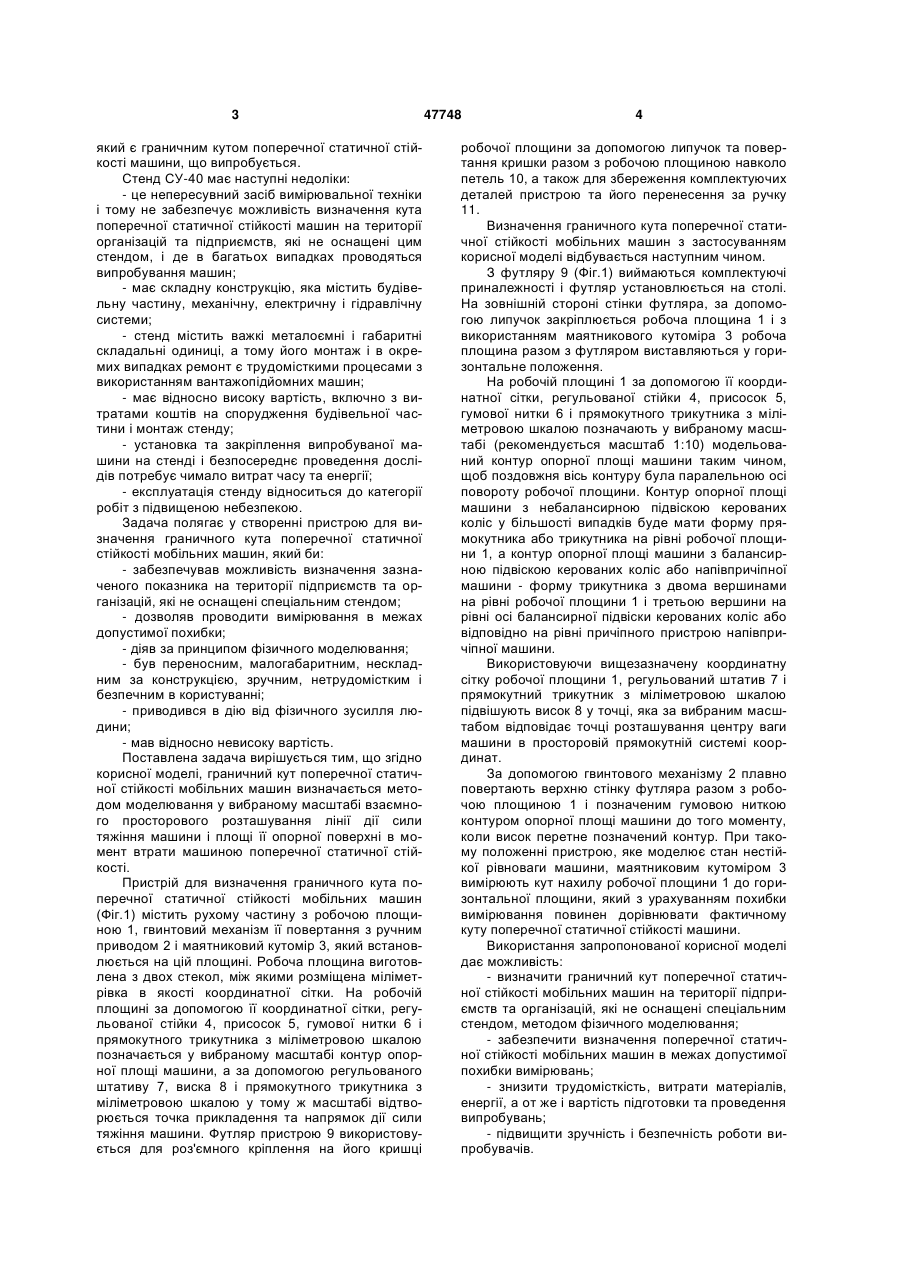

1. Пристрій для визначення граничного кута поперечної статичної стійкості мобільних машин, що містить рухому частину з робочою площиною (1), яка може повертатися навколо горизонтальної осі, механізм її повертання (2) і маятниковий кутомір (3), який встановлюється на цій площині, який відрізняється тим, що є переносним і малогабаритним, забезпечує визначення граничного кута поперечної статичної стійкості методом моделювання контуру опорної площі машини та лінії дії сили тяжіння машини в момент втрати машиною поперечної статичної стійкості, робоча площина U 2 (19) 1 3 який є граничним кутом поперечної статичної стійкості машини, що випробується. Стенд СУ-40 має наступні недоліки: - це непересувний засіб вимірювальної техніки і тому не забезпечує можливість визначення кута поперечної статичної стійкості машин на території організацій та підприємств, які не оснащені цим стендом, і де в багатьох випадках проводяться випробування машин; - має складну конструкцію, яка містить будівельну частину, механічну, електричну і гідравлічну системи; - стенд містить важкі металоємні і габаритні складальні одиниці, а тому його монтаж і в окремих випадках ремонт є трудомісткими процесами з використанням вантажопідйомних машин; - має відносно високу вартість, включно з витратами коштів на спорудження будівельної частини і монтаж стенду; - установка та закріплення випробуваної машини на стенді і безпосереднє проведення дослідів потребує чимало витрат часу та енергії; - експлуатація стенду відноситься до категорії робіт з підвищеною небезпекою. Задача полягає у створенні пристрою для визначення граничного кута поперечної статичної стійкості мобільних машин, який би: - забезпечував можливість визначення зазначеного показника на території підприємств та організацій, які не оснащені спеціальним стендом; - дозволяв проводити вимірювання в межах допустимої похибки; - діяв за принципом фізичного моделювання; - був переносним, малогабаритним, нескладним за конструкцією, зручним, нетрудомістким і безпечним в користуванні; - приводився в дію від фізичного зусилля людини; - мав відносно невисоку вартість. Поставлена задача вирішується тим, що згідно корисної моделі, граничний кут поперечної статичної стійкості мобільних машин визначається методом моделювання у вибраному масштабі взаємного просторового розташування лінії дії сили тяжіння машини і площі її опорної поверхні в момент втрати машиною поперечної статичної стійкості. Пристрій для визначення граничного кута поперечної статичної стійкості мобільних машин (Фіг.1) містить рухому частину з робочою площиною 1, гвинтовий механізм її повертання з ручним приводом 2 і маятниковий кутомір 3, який встановлюється на цій площині. Робоча площина виготовлена з двох стекол, між якими розміщена міліметрівка в якості координатної сітки. На робочій площині за допомогою її координатної сітки, регульованої стійки 4, присосок 5, гумової нитки 6 і прямокутного трикутника з міліметровою шкалою позначається у вибраному масштабі контур опорної площі машини, а за допомогою регульованого штативу 7, виска 8 і прямокутного трикутника з міліметровою шкалою у тому ж масштабі відтворюється точка прикладення та напрямок дії сили тяжіння машини. Футляр пристрою 9 використовується для роз'ємного кріплення на його кришці 47748 4 робочої площини за допомогою липучок та повертання кришки разом з робочою площиною навколо петель 10, а також для збереження комплектуючих деталей пристрою та його перенесення за ручку 11. Визначення граничного кута поперечної статичної стійкості мобільних машин з застосуванням корисної моделі відбувається наступним чином. З футляру 9 (Фіг.1) виймаються комплектуючі приналежності і футляр установлюється на столі. На зовнішній стороні стінки футляра, за допомогою липучок закріплюється робоча площина 1 і з використанням маятникового кутоміра 3 робоча площина разом з футляром виставляються у горизонтальне положення. На робочій площині 1 за допомогою її координатної сітки, регульованої стійки 4, присосок 5, гумової нитки 6 і прямокутного трикутника з міліметровою шкалою позначають у вибраному масштабі (рекомендується масштаб 1:10) модельований контур опорної площі машини таким чином, щоб поздовжня вісь контуру була паралельною осі повороту робочої площини. Контур опорної площі машини з небалансирною підвіскою керованих коліс у більшості випадків буде мати форму прямокутника або трикутника на рівні робочої площини 1, а контур опорної площі машини з балансирною підвіскою керованих коліс або напівпричіпної машини - форму трикутника з двома вершинами на рівні робочої площини 1 і третьою вершини на рівні осі балансирної підвіски керованих коліс або відповідно на рівні причіпного пристрою напівпричіпної машини. Використовуючи вищезазначену координатну сітку робочої площини 1, регульований штатив 7 і прямокутний трикутник з міліметровою шкалою підвішують висок 8 у точці, яка за вибраним масштабом відповідає точці розташування центру ваги машини в просторовій прямокутній системі координат. За допомогою гвинтового механізму 2 плавно повертають верхню стінку футляра разом з робочою площиною 1 і позначеним гумовою ниткою контуром опорної площі машини до того моменту, коли висок перетне позначений контур. При такому положенні пристрою, яке моделює стан нестійкої рівноваги машини, маятниковим кутоміром 3 вимірюють кут нахилу робочої площини 1 до горизонтальної площини, який з урахуванням похибки вимірювання повинен дорівнювати фактичному куту поперечної статичної стійкості машини. Використання запропонованої корисної моделі дає можливість: - визначити граничний кут поперечної статичної стійкості мобільних машин на території підприємств та організацій, які не оснащені спеціальним стендом, методом фізичного моделювання; - забезпечити визначення поперечної статичної стійкості мобільних машин в межах допустимої похибки вимірювань; - знизити трудомісткість, витрати матеріалів, енергії, а от же і вартість підготовки та проведення випробувань; - підвищити зручність і безпечність роботи випробувачів. 5 47748 На Фіг.1 представлене креслення в аксонометричній проекції переносного пристрою для визначення граничного кута поперечної статичної стійкості мобільних машин методом фізичного моделювання. Креслення відображує той момент, коли модельована машина (у даному випадку напівпричіпна) знаходиться в стані нестійкої рівноваги, тобто коли кут поперечного нахилу машини буде дорівнювати граничному куту її поперечної статичної стійкості. На Фіг.2 представлена фотографія дослідного зразку переносного пристрою для визначення граничного кута поперечної статичної стійкості мобільних машин, який був виготовлений його авторами та випробуваний в Південно-Українській філії УкрНДІПВТ ім. Л. Погорілого (м. Херсон). Пристрій забезпечив визначення граничного кута попереч Комп’ютерна верстка Л. Купенко 6 ної статичної стійкості мобільних машин з похибкою не більше ±1°, тобто в допустимих межах похибки вимірювання цього показника [2, 3]. Джерела інформації: 1. Никитин Е. М. Теоретическая механика. М.: Наука, 1988. - 336с. 2. ГОСТ 12.2.002-91 ССБТ. Техника сельскохозяйственная. Методы оценки безопасности. 3. СОУ 74.3-37-133:2004 Випробування сільськогосподарської техніки. Трактори, машини і обладнання для рослинництва, тваринництва, кормовиробництва та стаціонарні сільськогосподарські. Методи оцінки безпечності та ергономічності. 4. Рябцев Б.И., Сасовский А.Н., Циблис Э. Д.. Безопасность и эргоно-мичность сельскохозяйственной техники. - К.: Тэхника, 1988. - 120с. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for determination of limiting angle of cross static stability of mobile machines

Автори англійською

Mytrofanov Oleksandr Petrovych, Lilevman Ihor Yosypovych, Lilevman Oleksandr Yosypovych, Tereschuk Zoia Mykhailivna

Назва патенту російською

Устройство для определения предельного угла поперечной статической устойчивости мобильных машин

Автори російською

Митрофанов Александр Петрович, Лилевман Игорь Иосифович, Лилевман Александр Иосифович, Терещук Зоя Михайловна

МПК / Мітки

МПК: G01M 1/00

Мітки: кута, стійкості, поперечної, визначення, мобільних, статичної, машин, граничного, пристрій
