Спосіб випробувань гідравлічних клапанів, що працюють під тиском

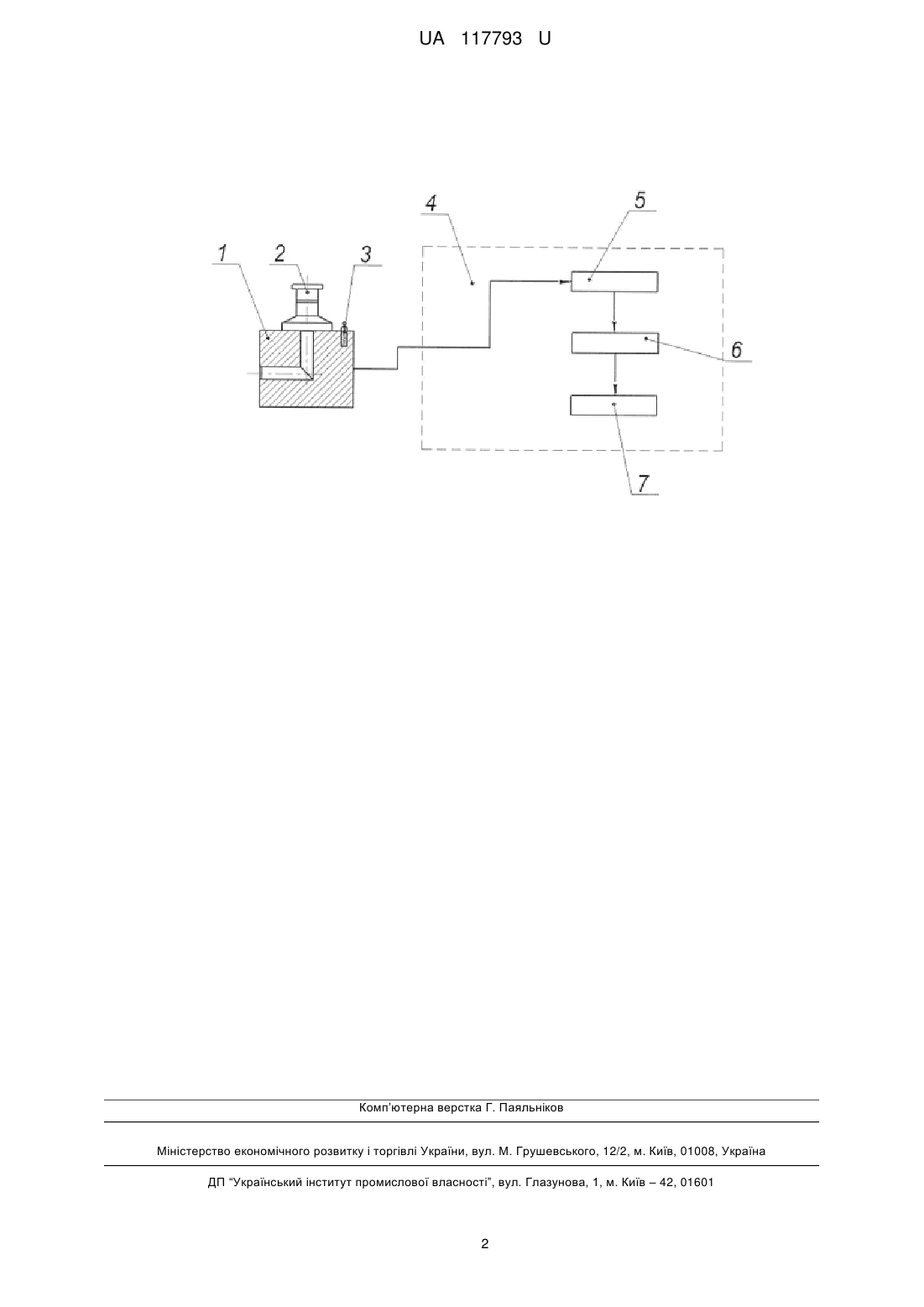

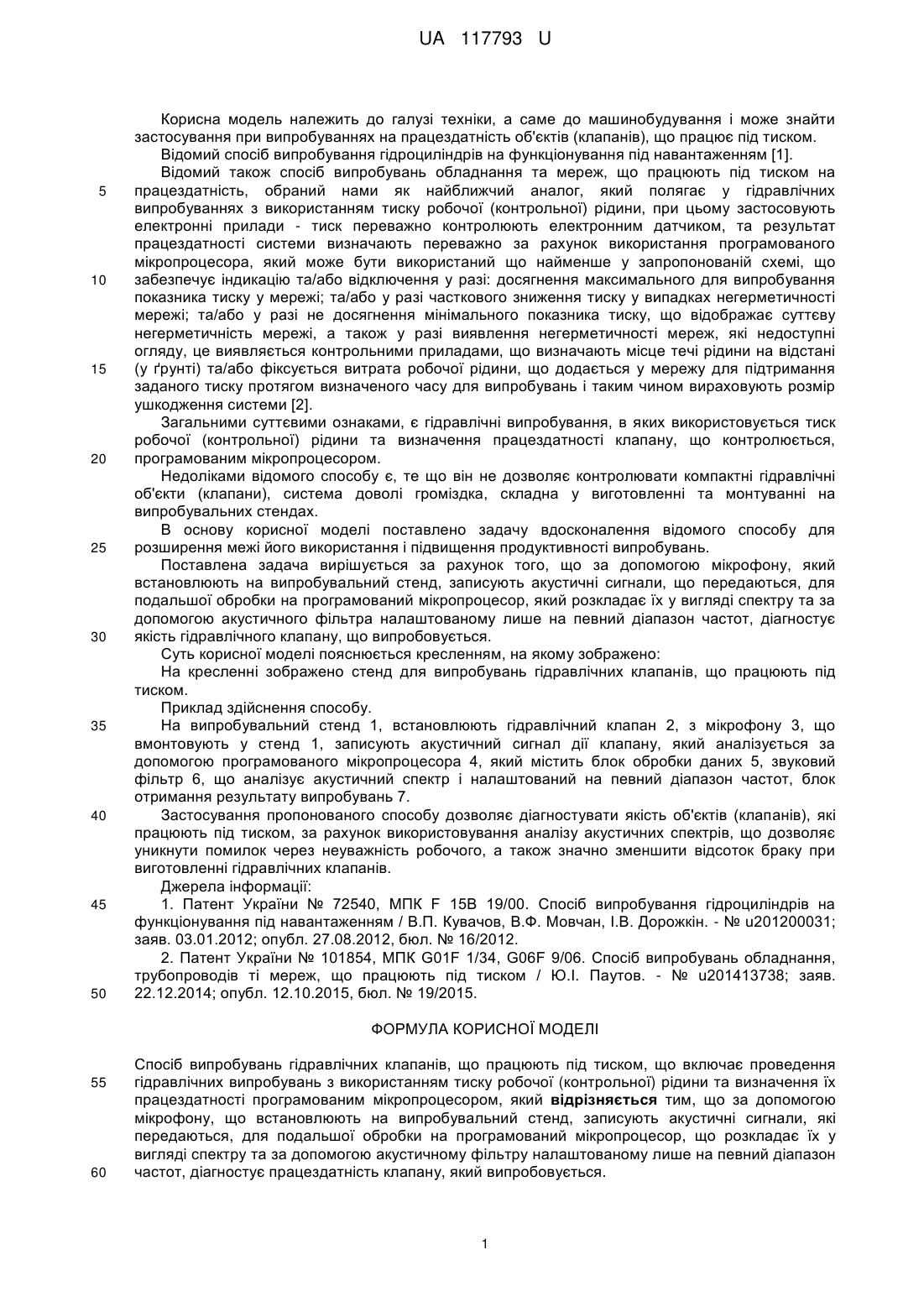

Реферат: UA 117793 U UA 117793 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі техніки, а саме до машинобудування і може знайти застосування при випробуваннях на працездатність об'єктів (клапанів), що працює під тиском. Відомий спосіб випробування гідроциліндрів на функціонування під навантаженням [1]. Відомий також спосіб випробувань обладнання та мереж, що працюють під тиском на працездатність, обраний нами як найближчий аналог, який полягає у гідравлічних випробуваннях з використанням тиску робочої (контрольної) рідини, при цьому застосовують електронні прилади - тиск переважно контролюють електронним датчиком, та результат працездатності системи визначають переважно за рахунок використання програмованого мікропроцесора, який може бути використаний що найменше у запропонованій схемі, що забезпечує індикацію та/або відключення у разі: досягнення максимального для випробування показника тиску у мережі; та/або у разі часткового зниження тиску у випадках негерметичності мережі; та/або у разі не досягнення мінімального показника тиску, що відображає суттєву негерметичність мережі, а також у разі виявлення негерметичності мереж, які недоступні огляду, це виявляється контрольними приладами, що визначають місце течі рідини на відстані (у ґрунті) та/або фіксується витрата робочої рідини, що додається у мережу для підтримання заданого тиску протягом визначеного часу для випробувань і таким чином вираховують розмір ушкодження системи [2]. Загальними суттєвими ознаками, є гідравлічні випробування, в яких використовується тиск робочої (контрольної) рідини та визначення працездатності клапану, що контролюється, програмованим мікропроцесором. Недоліками відомого способу є, те що він не дозволяє контролювати компактні гідравлічні об'єкти (клапани), система доволі громіздка, складна у виготовленні та монтуванні на випробувальних стендах. В основу корисної моделі поставлено задачу вдосконалення відомого способу для розширення межі його використання і підвищення продуктивності випробувань. Поставлена задача вирішується за рахунок того, що за допомогою мікрофону, який встановлюють на випробувальний стенд, записують акустичні сигнали, що передаються, для подальшої обробки на програмований мікропроцесор, який розкладає їх у вигляді спектру та за допомогою акустичного фільтра налаштованому лише на певний діапазон частот, діагностує якість гідравлічного клапану, що випробовується. Суть корисної моделі пояснюється кресленням, на якому зображено: На кресленні зображено стенд для випробувань гідравлічних клапанів, що працюють під тиском. Приклад здійснення способу. На випробувальний стенд 1, встановлюють гідравлічний клапан 2, з мікрофону 3, що вмонтовують у стенд 1, записують акустичний сигнал дії клапану, який аналізується за допомогою програмованого мікропроцесора 4, який містить блок обробки даних 5, звуковий фільтр 6, що аналізує акустичний спектр і налаштований на певний діапазон частот, блок отримання результату випробувань 7. Застосування пропонованого способу дозволяє діагностувати якість об'єктів (клапанів), які працюють під тиском, за рахунок використовування аналізу акустичних спектрів, що дозволяє уникнути помилок через неуважність робочого, а також значно зменшити відсоток браку при виготовленні гідравлічних клапанів. Джерела інформації: 1. Патент України № 72540, МПК F 15В 19/00. Спосіб випробування гідроциліндрів на функціонування під навантаженням / В.П. Кувачов, В.Ф. Мовчан, І.В. Дорожкін. - № u201200031; заяв. 03.01.2012; опубл. 27.08.2012, бюл. № 16/2012. 2. Патент України № 101854, МПК G01F 1/34, G06F 9/06. Спосіб випробувань обладнання, трубопроводів ті мереж, що працюють під тиском / Ю.I. Паутов. - № u201413738; заяв. 22.12.2014; опубл. 12.10.2015, бюл. № 19/2015. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Спосіб випробувань гідравлічних клапанів, що працюють під тиском, що включає проведення гідравлічних випробувань з використанням тиску робочої (контрольної) рідини та визначення їх працездатності програмованим мікропроцесором, який відрізняється тим, що за допомогою мікрофону, що встановлюють на випробувальний стенд, записують акустичні сигнали, які передаються, для подальшої обробки на програмований мікропроцесор, що розкладає їх у вигляді спектру та за допомогою акустичному фільтру налаштованому лише на певний діапазон частот, діагностує працездатність клапану, який випробовується. 1 UA 117793 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
