Спосіб зміцнення кінцевого інструмента малого діаметра розрядами електричного струму високої напруги

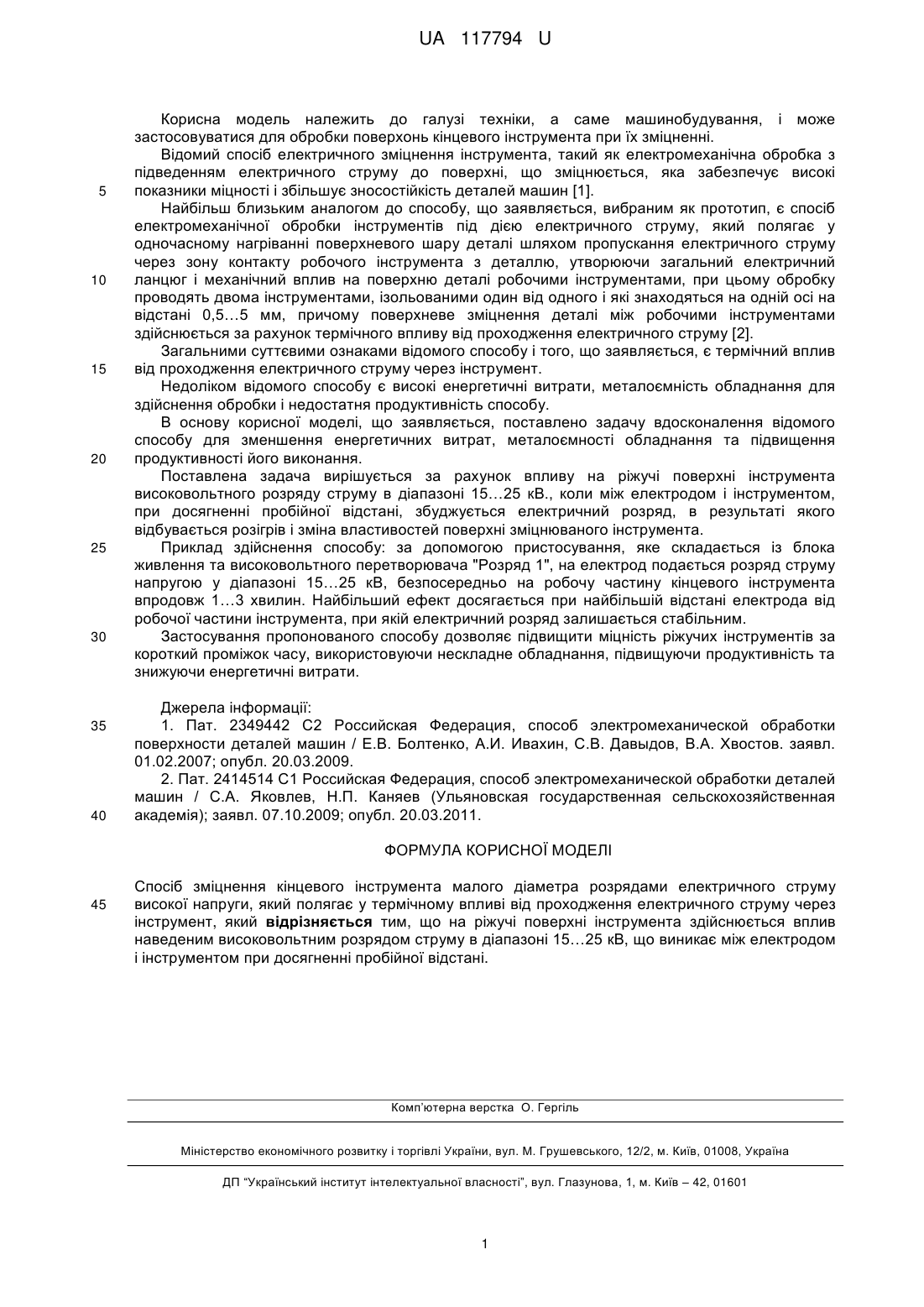

Реферат: Спосіб зміцнення кінцевого інструмента малого діаметра розрядами електричного струму високої напруги полягає у термічному впливі від проходження електричного струму через інструмент. На ріжучі поверхні інструмента здійснюється вплив наведеним високовольтним розрядом струму в діапазоні 15…25 кВ, що виникає між електродом і інструментом при досягненні пробійної відстані. UA 117794 U (12) UA 117794 U UA 117794 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі техніки, а саме машинобудування, і може застосовуватися для обробки поверхонь кінцевого інструмента при їх зміцненні. Відомий спосіб електричного зміцнення інструмента, такий як електромеханічна обробка з підведенням електричного струму до поверхні, що зміцнюється, яка забезпечує високі показники міцності і збільшує зносостійкість деталей машин [1]. Найбільш близьким аналогом до способу, що заявляється, вибраним як прототип, є спосіб електромеханічної обробки інструментів під дією електричного струму, який полягає у одночасному нагріванні поверхневого шару деталі шляхом пропускання електричного струму через зону контакту робочого інструмента з деталлю, утворюючи загальний електричний ланцюг і механічний вплив на поверхню деталі робочими інструментами, при цьому обробку проводять двома інструментами, ізольованими один від одного і які знаходяться на одній осі на відстані 0,5…5 мм, причому поверхневе зміцнення деталі між робочими інструментами здійснюється за рахунок термічного впливу від проходження електричного струму [2]. Загальними суттєвими ознаками відомого способу і того, що заявляється, є термічний вплив від проходження електричного струму через інструмент. Недоліком відомого способу є високі енергетичні витрати, металоємність обладнання для здійснення обробки і недостатня продуктивність способу. В основу корисної моделі, що заявляється, поставлено задачу вдосконалення відомого способу для зменшення енергетичних витрат, металоємності обладнання та підвищення продуктивності його виконання. Поставлена задача вирішується за рахунок впливу на ріжучі поверхні інструмента високовольтного розряду струму в діапазоні 15…25 кВ., коли між електродом і інструментом, при досягненні пробійної відстані, збуджується електричний розряд, в результаті якого відбувається розігрів і зміна властивостей поверхні зміцнюваного інструмента. Приклад здійснення способу: за допомогою пристосування, яке складається із блока живлення та високовольтного перетворювача "Розряд 1", на електрод подається розряд струму напругою у діапазоні 15…25 кВ, безпосередньо на робочу частину кінцевого інструмента впродовж 1…3 хвилин. Найбільший ефект досягається при найбільшій відстані електрода від робочої частини інструмента, при якій електричний розряд залишається стабільним. Застосування пропонованого способу дозволяє підвищити міцність ріжучих інструментів за короткий проміжок часу, використовуючи нескладне обладнання, підвищуючи продуктивність та знижуючи енергетичні витрати. Джерела інформації: 1. Пат. 2349442 С2 Российская Федерация, способ электромеханической обработки поверхности деталей машин / Е.В. Болтенко, А.И. Ивахин, С.В. Давыдов, В.А. Хвостов. заявл. 01.02.2007; опубл. 20.03.2009. 2. Пат. 2414514 С1 Российская Федерация, способ электромеханической обработки деталей машин / С.А. Яковлев, Н.П. Каняев (Ульяновская государственная сельскохозяйственная академія); заявл. 07.10.2009; опубл. 20.03.2011. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб зміцнення кінцевого інструмента малого діаметра розрядами електричного струму високої напруги, який полягає у термічному впливі від проходження електричного струму через інструмент, який відрізняється тим, що на ріжучі поверхні інструмента здійснюється вплив наведеним високовольтним розрядом струму в діапазоні 15…25 кВ, що виникає між електродом і інструментом при досягненні пробійної відстані. Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
