Інструмент для формування венозного трансплантата

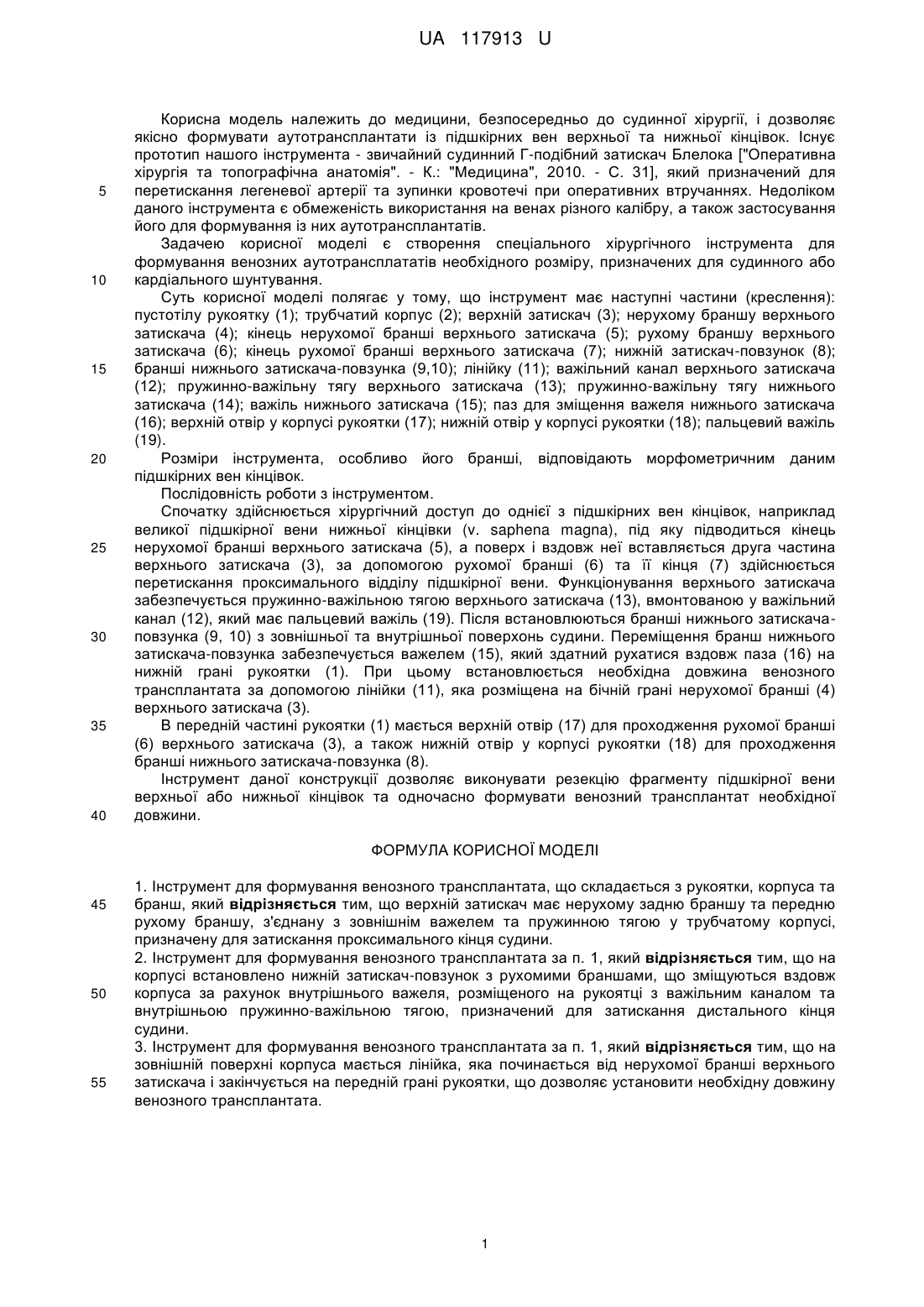

Реферат: Інструмент для формування венозного трансплантата складається з рукоятки, корпуса та браншів. Верхній затискач має нерухому задню браншу та передню рухому браншу, з'єднану з зовнішнім важелем та пружинною тягою у трубчатому корпусі, призначену для затискання проксимального кінця судини. UA 117913 U (12) UA 117913 U UA 117913 U 5 10 15 20 25 30 35 40 Корисна модель належить до медицини, безпосередньо до судинної хірургії, і дозволяє якісно формувати аутотрансплантати із підшкірних вен верхньої та нижньої кінцівок. Існує прототип нашого інструмента - звичайний судинний Г-подібний затискач Блелока ["Оперативна хірургія та топографічна анатомія". - К.: "Медицина", 2010. - С. 31], який призначений для перетискання легеневої артерії та зупинки кровотечі при оперативних втручаннях. Недоліком даного інструмента є обмеженість використання на венах різного калібру, а також застосування його для формування із них аутотрансплантатів. Задачею корисної моделі є створення спеціального хірургічного інструмента для формування венозних аутотрансплататів необхідного розміру, призначених для судинного або кардіального шунтування. Суть корисної моделі полягає у тому, що інструмент має наступні частини (креслення): пустотілу рукоятку (1); трубчатий корпус (2); верхній затискач (3); нерухому браншу верхнього затискача (4); кінець нерухомої бранші верхнього затискача (5); рухому браншу верхнього затискача (6); кінець рухомої бранші верхнього затискача (7); нижній затискач-повзунок (8); бранші нижнього затискача-повзунка (9,10); лінійку (11); важільний канал верхнього затискача (12); пружинно-важільну тягу верхнього затискача (13); пружинно-важільну тягу нижнього затискача (14); важіль нижнього затискача (15); паз для зміщення важеля нижнього затискача (16); верхній отвір у корпусі рукоятки (17); нижній отвір у корпусі рукоятки (18); пальцевий важіль (19). Розміри інструмента, особливо його бранші, відповідають морфометричним даним підшкірних вен кінцівок. Послідовність роботи з інструментом. Спочатку здійснюється хірургічний доступ до однієї з підшкірних вен кінцівок, наприклад великої підшкірної вени нижньої кінцівки (v. saphena magna), під яку підводиться кінець нерухомої бранші верхнього затискача (5), а поверх і вздовж неї вставляється друга частина верхнього затискача (3), за допомогою рухомої бранші (6) та її кінця (7) здійснюється перетискання проксимального відділу підшкірної вени. Функціонування верхнього затискача забезпечується пружинно-важільною тягою верхнього затискача (13), вмонтованою у важільний канал (12), який має пальцевий важіль (19). Після встановлюються бранші нижнього затискачаповзунка (9, 10) з зовнішньої та внутрішньої поверхонь судини. Переміщення бранш нижнього затискача-повзунка забезпечується важелем (15), який здатний рухатися вздовж паза (16) на нижній грані рукоятки (1). При цьому встановлюється необхідна довжина венозного трансплантата за допомогою лінійки (11), яка розміщена на бічній грані нерухомої бранші (4) верхнього затискача (3). В передній частині рукоятки (1) мається верхній отвір (17) для проходження рухомої бранші (6) верхнього затискача (3), а також нижній отвір у корпусі рукоятки (18) для проходження бранші нижнього затискача-повзунка (8). Інструмент даної конструкції дозволяє виконувати резекцію фрагменту підшкірної вени верхньої або нижньої кінцівок та одночасно формувати венозний трансплантат необхідної довжини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Інструмент для формування венозного трансплантата, що складається з рукоятки, корпуса та бранш, який відрізняється тим, що верхній затискач має нерухому задню браншу та передню рухому браншу, з'єднану з зовнішнім важелем та пружинною тягою у трубчатому корпусі, призначену для затискання проксимального кінця судини. 2. Інструмент для формування венозного трансплантата за п. 1, який відрізняється тим, що на корпусі встановлено нижній затискач-повзунок з рухомими браншами, що зміщуються вздовж корпуса за рахунок внутрішнього важеля, розміщеного на рукоятці з важільним каналом та внутрішньою пружинно-важільною тягою, призначений для затискання дистального кінця судини. 3. Інструмент для формування венозного трансплантата за п. 1, який відрізняється тим, що на зовнішній поверхні корпуса мається лінійка, яка починається від нерухомої бранші верхнього затискача і закінчується на передній грані рукоятки, що дозволяє установити необхідну довжину венозного трансплантата. 1 UA 117913 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
