Спосіб захисту від перегрівання і використання пасивної системи сонячного опалення та вікон для гарячого водопостачання влітку

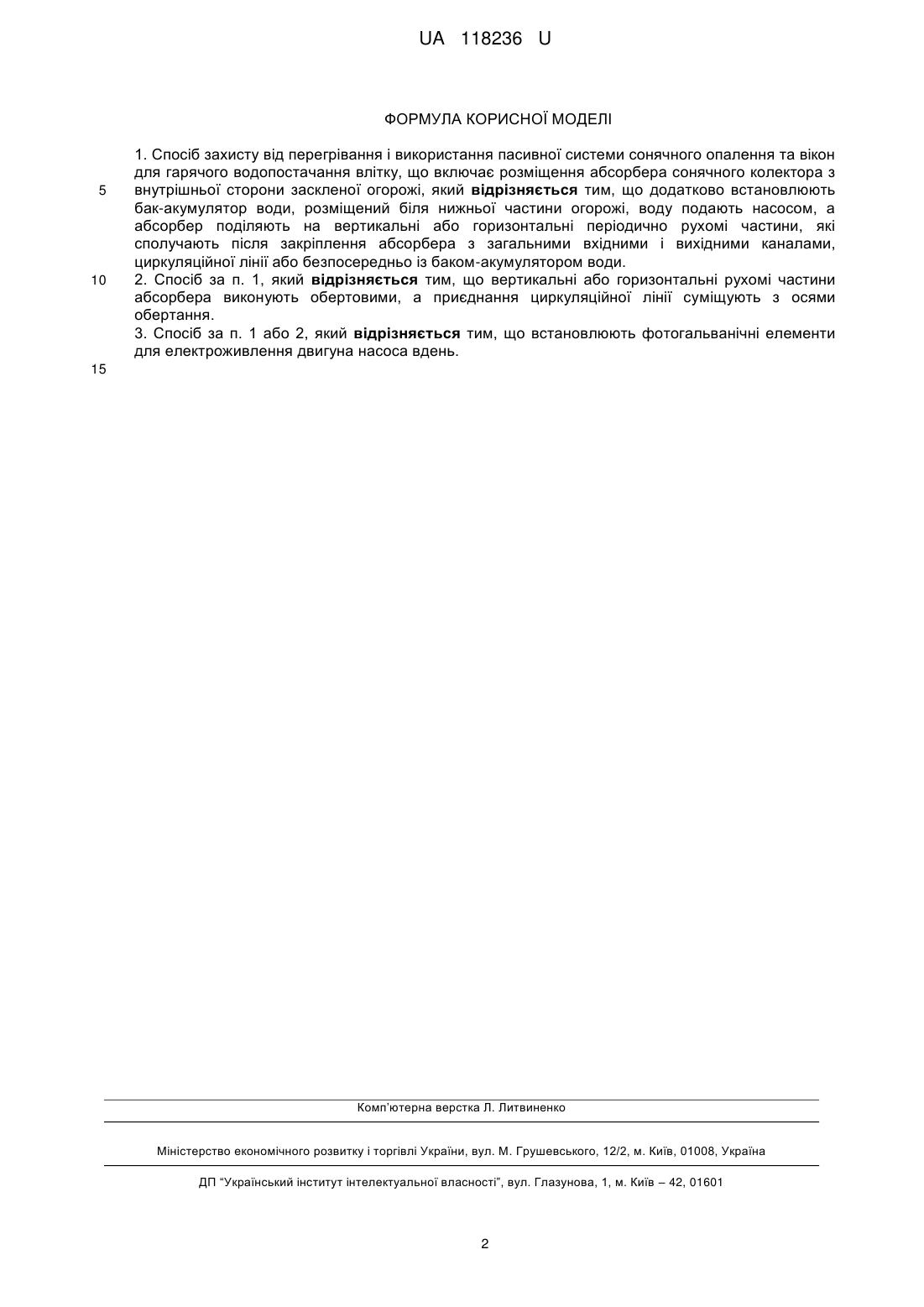

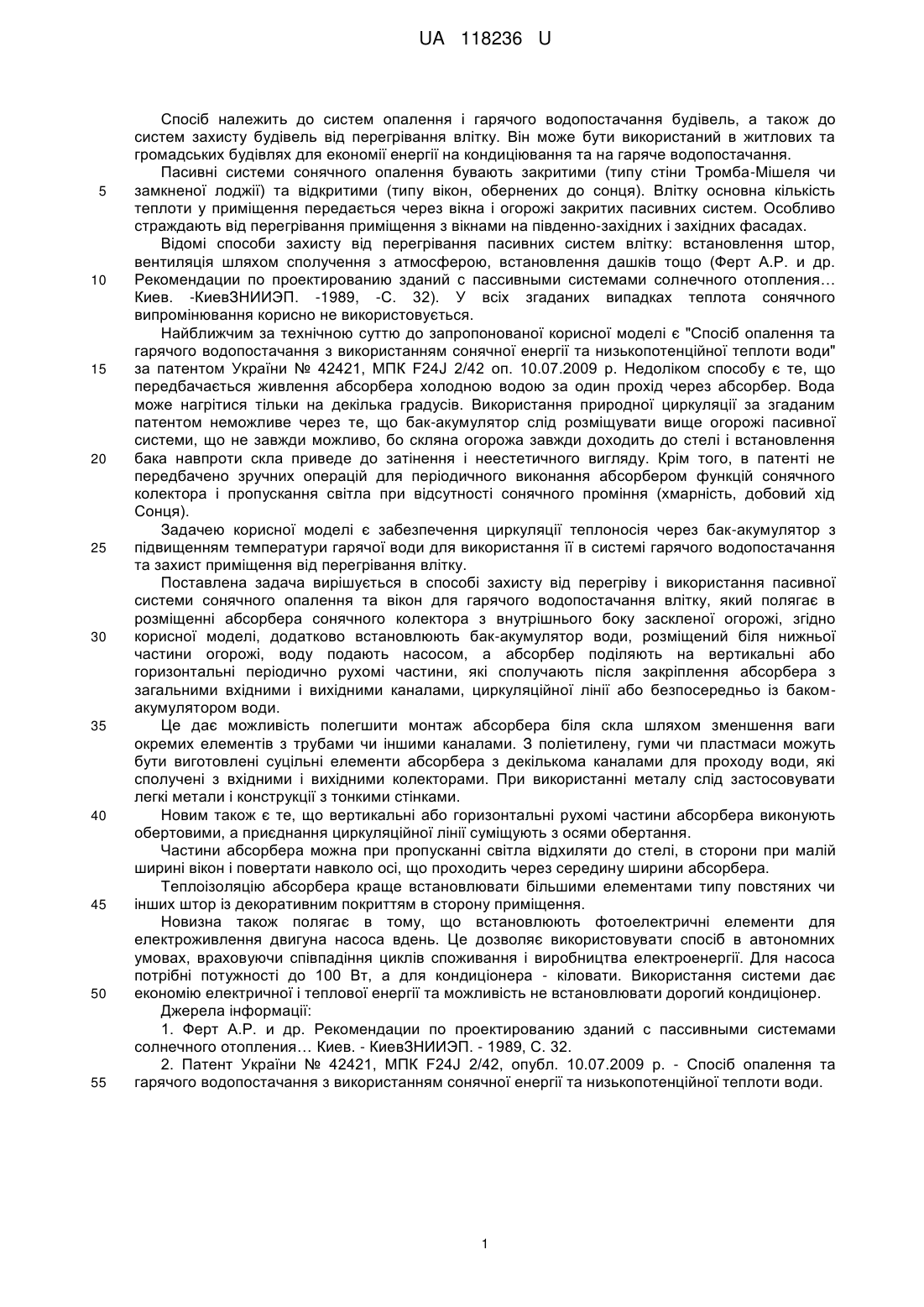

Реферат: Спосіб захисту від перегрівання і використання пасивної системи сонячного опалення та вікон для гарячого водопостачання влітку включає розміщення абсорбера сонячного колектора з внутрішньої сторони заскленої огорожі. Додатково встановлюють бак-акумулятор води, розміщений біля нижньої частини огорожі. Воду подають насосом. Абсорбер поділяють на вертикальні або горизонтальні періодично рухомі частини, які сполучають після закріплення абсорбера з загальними вхідними і вихідними каналами, циркуляційної лінії або безпосередньо із баком-акумулятором води. UA 118236 U (54) СПОСІБ ЗАХИСТУ ВІД ПЕРЕГРІВАННЯ І ВИКОРИСТАННЯ ПАСИВНОЇ СИСТЕМИ СОНЯЧНОГО ОПАЛЕННЯ ТА ВІКОН ДЛЯ ГАРЯЧОГО ВОДОПОСТАЧАННЯ ВЛІТКУ UA 118236 U UA 118236 U 5 10 15 20 25 30 35 40 45 50 55 Спосіб належить до систем опалення і гарячого водопостачання будівель, а також до систем захисту будівель від перегрівання влітку. Він може бути використаний в житлових та громадських будівлях для економії енергії на кондиціювання та на гаряче водопостачання. Пасивні системи сонячного опалення бувають закритими (типу стіни Тромба-Мішеля чи замкненої лоджії) та відкритими (типу вікон, обернених до сонця). Влітку основна кількість теплоти у приміщення передається через вікна і огорожі закритих пасивних систем. Особливо страждають від перегрівання приміщення з вікнами на південно-західних і західних фасадах. Відомі способи захисту від перегрівання пасивних систем влітку: встановлення штор, вентиляція шляхом сполучення з атмосферою, встановлення дашків тощо (Ферт А.Р. и др. Рекомендации по проектированию зданий с пассивными системами солнечного отопления… Киев. -КиевЗНИИЭП. -1989, -С. 32). У всіх згаданих випадках теплота сонячного випромінювання корисно не використовується. Найближчим за технічною суттю до запропонованої корисної моделі є "Спосіб опалення та гарячого водопостачання з використанням сонячної енергії та низькопотенційної теплоти води" за патентом України № 42421, ΜΠК F24J 2/42 оп. 10.07.2009 p. Недоліком способу є те, що передбачається живлення абсорбера холодною водою за один прохід через абсорбер. Вода може нагрітися тільки на декілька градусів. Використання природної циркуляції за згаданим патентом неможливе через те, що бак-акумулятор слід розміщувати вище огорожі пасивної системи, що не завжди можливо, бо скляна огорожа завжди доходить до стелі і встановлення бака навпроти скла приведе до затінення і неестетичного вигляду. Крім того, в патенті не передбачено зручних операцій для періодичного виконання абсорбером функцій сонячного колектора і пропускання світла при відсутності сонячного проміння (хмарність, добовий хід Сонця). Задачею корисної моделі є забезпечення циркуляції теплоносія через бак-акумулятор з підвищенням температури гарячої води для використання її в системі гарячого водопостачання та захист приміщення від перегрівання влітку. Поставлена задача вирішується в способі захисту від перегріву і використання пасивної системи сонячного опалення та вікон для гарячого водопостачання влітку, який полягає в розміщенні абсорбера сонячного колектора з внутрішнього боку заскленої огорожі, згідно корисної моделі, додатково встановлюють бак-акумулятор води, розміщений біля нижньої частини огорожі, воду подають насосом, а абсорбер поділяють на вертикальні або горизонтальні періодично рухомі частини, які сполучають після закріплення абсорбера з загальними вхідними і вихідними каналами, циркуляційної лінії або безпосередньо із бакомакумулятором води. Це дає можливість полегшити монтаж абсорбера біля скла шляхом зменшення ваги окремих елементів з трубами чи іншими каналами. З поліетилену, гуми чи пластмаси можуть бути виготовлені суцільні елементи абсорбера з декількома каналами для проходу води, які сполучені з вхідними і вихідними колекторами. При використанні металу слід застосовувати легкі метали і конструкції з тонкими стінками. Новим також є те, що вертикальні або горизонтальні рухомі частини абсорбера виконують обертовими, а приєднання циркуляційної лінії суміщують з осями обертання. Частини абсорбера можна при пропусканні світла відхиляти до стелі, в сторони при малій ширині вікон і повертати навколо осі, що проходить через середину ширини абсорбера. Теплоізоляцію абсорбера краще встановлювати більшими елементами типу повстяних чи інших штор із декоративним покриттям в сторону приміщення. Новизна також полягає в тому, що встановлюють фотоелектричні елементи для електроживлення двигуна насосавдень. Це дозволяє використовувати спосіб в автономних умовах, враховуючи співпадіння циклів споживання і виробництва електроенергії. Для насоса потрібні потужності до 100 Вт, а для кондиціонера - кіловати. Використання системи дає економію електричної і теплової енергії та можливість не встановлювати дорогий кондиціонер. Джерела інформації: 1. Ферт А.Р. и др. Рекомендации по проектированию зданий с пассивными системами солнечного отопления… Киев. - КиевЗНИИЭП. - 1989, С. 32. 2. Патент України № 42421, МПК F24J 2/42, oпубл. 10.07.2009 p. - Спосіб опалення та гарячого водопостачання з використанням сонячної енергії та низькопотенційної теплоти води. 1 UA 118236 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Спосіб захисту від перегрівання і використання пасивної системи сонячного опалення та вікон для гарячого водопостачання влітку, що включає розміщення абсорбера сонячного колектора з внутрішньої сторони заскленої огорожі, який відрізняється тим, що додатково встановлюють бак-акумулятор води, розміщений біля нижньої частини огорожі, воду подають насосом, а абсорбер поділяють на вертикальні або горизонтальні періодично рухомі частини, які сполучають після закріплення абсорбера з загальними вхідними і вихідними каналами, циркуляційної лінії або безпосередньо із баком-акумулятором води. 2. Спосіб за п. 1, який відрізняється тим, що вертикальні або горизонтальні рухомі частини абсорбера виконують обертовими, а приєднання циркуляційної лінії суміщують з осями обертання. 3. Спосіб за п. 1 або 2, який відрізняється тим, що встановлюють фотогальванічні елементи для електроживлення двигуна насоса вдень. 15 Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
