Нагрівальний пристрій

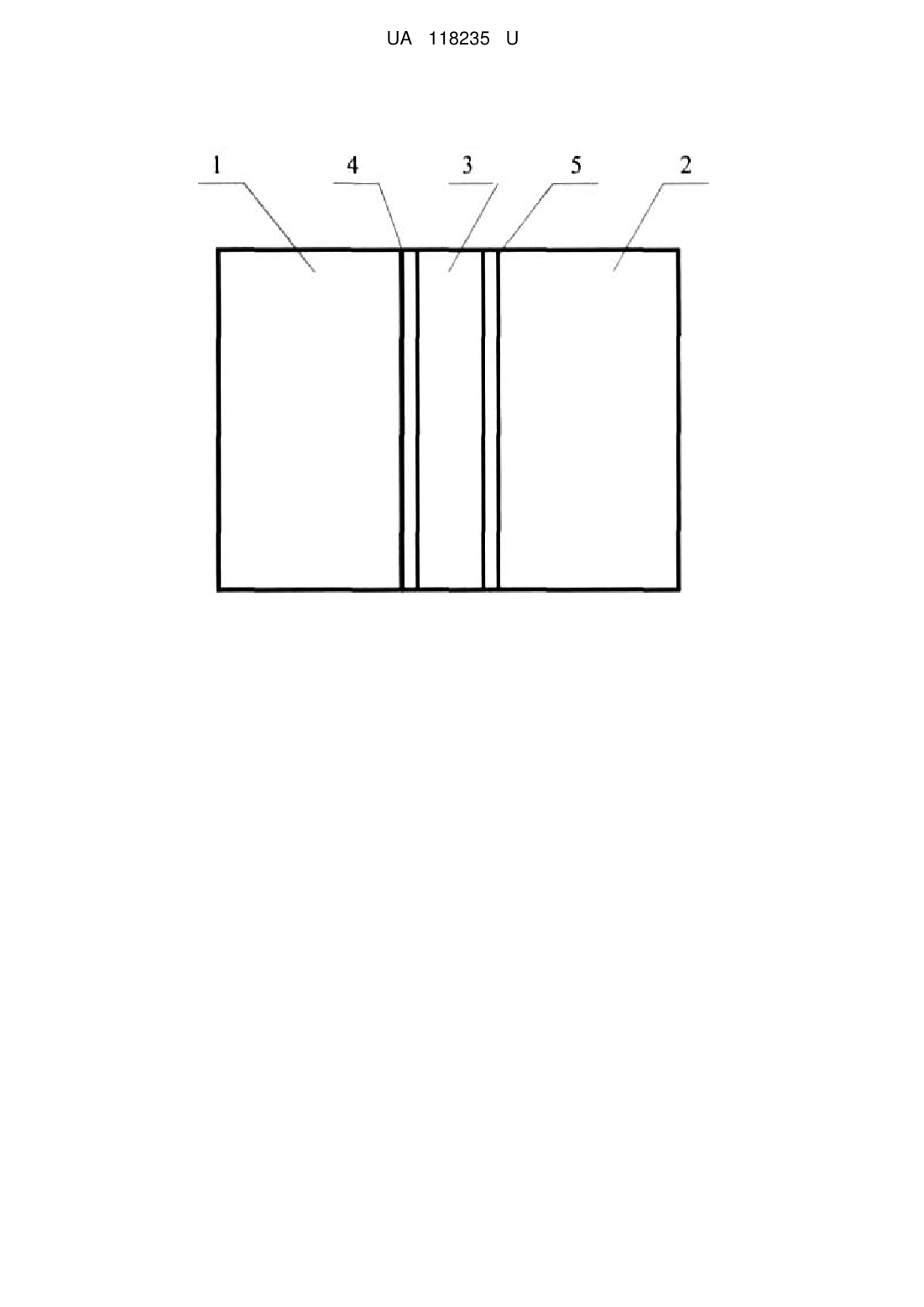

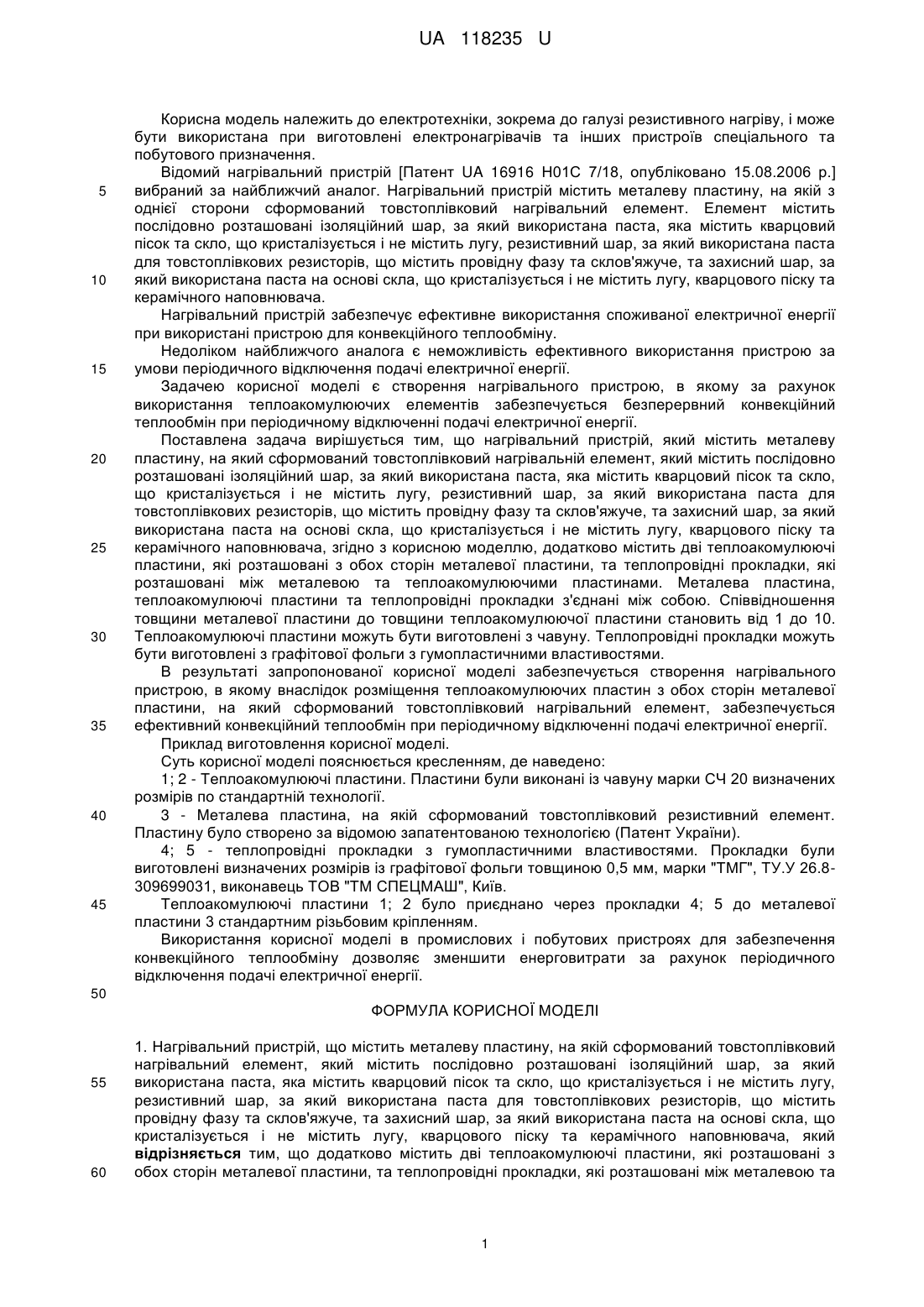

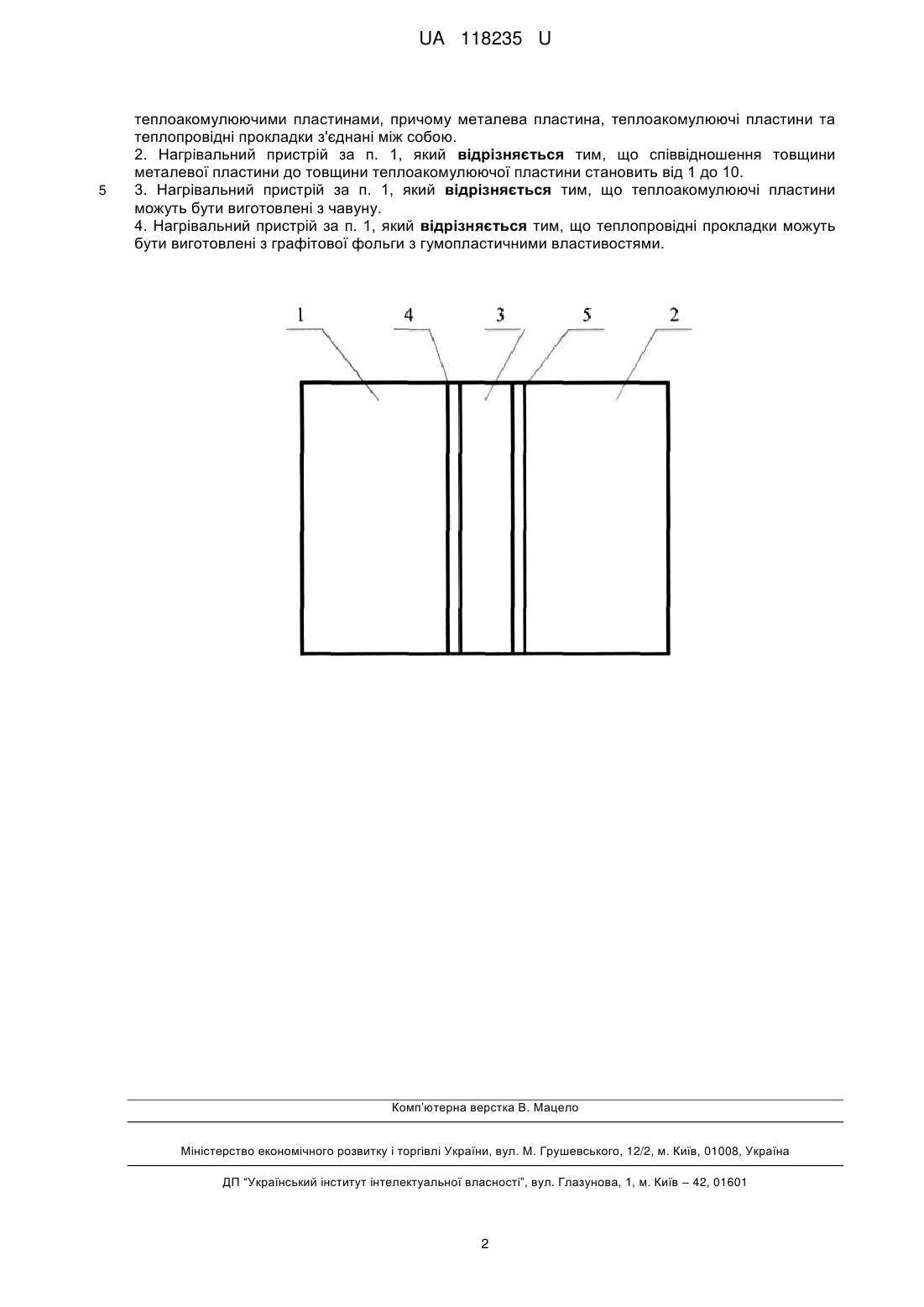

Реферат: Нагрівальний пристрій містить металеву пластину, на якій сформований товстоплівковий нагрівальний елемент, який містить послідовно розташовані ізоляційний шар, за який використана паста, яка містить кварцовий пісок та скло, що кристалізується і не містить лугу, резистивний шар, за який використана паста для товстоплівкових резисторів, що містить провідну фазу та склов'яжуче, та захисний шар, за який використана паста на основі скла, що кристалізується і не містить лугу, кварцового піску та керамічного наповнювача. Додатково містить дві теплоакомулюючі пластини, які розташовані з обох сторін металевої пластини, та теплопровідні прокладки, які розташовані між металевою та теплоакомулюючими пластинами, причому металева пластина, теплоакомулюючі пластини та теплопровідні прокладки з'єднані між собою. UA 118235 U (12) UA 118235 U UA 118235 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до електротехніки, зокрема до галузі резистивного нагріву, і може бути використана при виготовлені електронагрівачів та інших пристроїв спеціального та побутового призначення. Відомий нагрівальний пристрій [Патент UA 16916 Н01С 7/18, опубліковано 15.08.2006 р.] вибраний за найближчий аналог. Нагрівальний пристрій містить металеву пластину, на якій з однієї сторони сформований товстоплівковий нагрівальний елемент. Елемент містить послідовно розташовані ізоляційний шар, за який використана паста, яка містить кварцовий пісок та скло, що кристалізується і не містить лугу, резистивний шар, за який використана паста для товстоплівкових резисторів, що містить провідну фазу та склов'яжуче, та захисний шар, за який використана паста на основі скла, що кристалізується і не містить лугу, кварцового піску та керамічного наповнювача. Нагрівальний пристрій забезпечує ефективне використання споживаної електричної енергії при використані пристрою для конвекційного теплообміну. Недоліком найближчого аналога є неможливість ефективного використання пристрою за умови періодичного відключення подачі електричної енергії. Задачею корисної моделі є створення нагрівального пристрою, в якому за рахунок використання теплоакомулюючих елементів забезпечується безперервний конвекційний теплообмін при періодичному відключенні подачі електричної енергії. Поставлена задача вирішується тим, що нагрівальний пристрій, який містить металеву пластину, на який сформований товстоплівковий нагрівальній елемент, який містить послідовно розташовані ізоляційний шар, за який використана паста, яка містить кварцовий пісок та скло, що кристалізується і не містить лугу, резистивний шар, за який використана паста для товстоплівкових резисторів, що містить провідну фазу та склов'яжуче, та захисний шар, за який використана паста на основі скла, що кристалізується і не містить лугу, кварцового піску та керамічного наповнювача, згідно з корисною моделлю, додатково містить дві теплоакомулюючі пластини, які розташовані з обох сторін металевої пластини, та теплопровідні прокладки, які розташовані між металевою та теплоакомулюючими пластинами. Металева пластина, теплоакомулюючі пластини та теплопровідні прокладки з'єднані між собою. Співвідношення товщини металевої пластини до товщини теплоакомулюючої пластини становить від 1 до 10. Теплоакомулюючі пластини можуть бути виготовлені з чавуну. Теплопровідні прокладки можуть бути виготовлені з графітової фольги з гумопластичними властивостями. В результаті запропонованої корисної моделі забезпечується створення нагрівального пристрою, в якому внаслідок розміщення теплоакомулюючих пластин з обох сторін металевої пластини, на який сформований товстоплівковий нагрівальний елемент, забезпечується ефективний конвекційний теплообмін при періодичному відключенні подачі електричної енергії. Приклад виготовлення корисної моделі. Суть корисної моделі пояснюється кресленням, де наведено: 1; 2 - Теплоакомулюючі пластини. Пластини були виконані із чавуну марки СЧ 20 визначених розмірів по стандартній технології. 3 - Металева пластина, на якій сформований товстоплівковий резистивний елемент. Пластину було створено за відомою запатентованою технологією (Патент України). 4; 5 - теплопровідні прокладки з гумопластичними властивостями. Прокладки були виготовлені визначених розмірів із графітової фольги товщиною 0,5 мм, марки "ТМГ", ТУ.У 26.8309699031, виконавець ТОВ "ТМ СПЕЦМАШ", Київ. Теплоакомулюючі пластини 1; 2 було приєднано через прокладки 4; 5 до металевої пластини 3 стандартним різьбовим кріпленням. Використання корисної моделі в промислових і побутових пристроях для забезпечення конвекційного теплообміну дозволяє зменшити енерговитрати за рахунок періодичного відключення подачі електричної енергії. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Нагрівальний пристрій, що містить металеву пластину, на якій сформований товстоплівковий нагрівальний елемент, який містить послідовно розташовані ізоляційний шар, за який використана паста, яка містить кварцовий пісок та скло, що кристалізується і не містить лугу, резистивний шар, за який використана паста для товстоплівкових резисторів, що містить провідну фазу та склов'яжуче, та захисний шар, за який використана паста на основі скла, що кристалізується і не містить лугу, кварцового піску та керамічного наповнювача, який відрізняється тим, що додатково містить дві теплоакомулюючі пластини, які розташовані з обох сторін металевої пластини, та теплопровідні прокладки, які розташовані між металевою та 1 UA 118235 U 5 теплоакомулюючими пластинами, причому металева пластина, теплоакомулюючі пластини та теплопровідні прокладки з'єднані між собою. 2. Нагрівальний пристрій за п. 1, який відрізняється тим, що співвідношення товщини металевої пластини до товщини теплоакомулюючої пластини становить від 1 до 10. 3. Нагрівальний пристрій за п. 1, який відрізняється тим, що теплоакомулюючі пластини можуть бути виготовлені з чавуну. 4. Нагрівальний пристрій за п. 1, який відрізняється тим, що теплопровідні прокладки можуть бути виготовлені з графітової фольги з гумопластичними властивостями. Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
