Ґрунтообробний агрегат

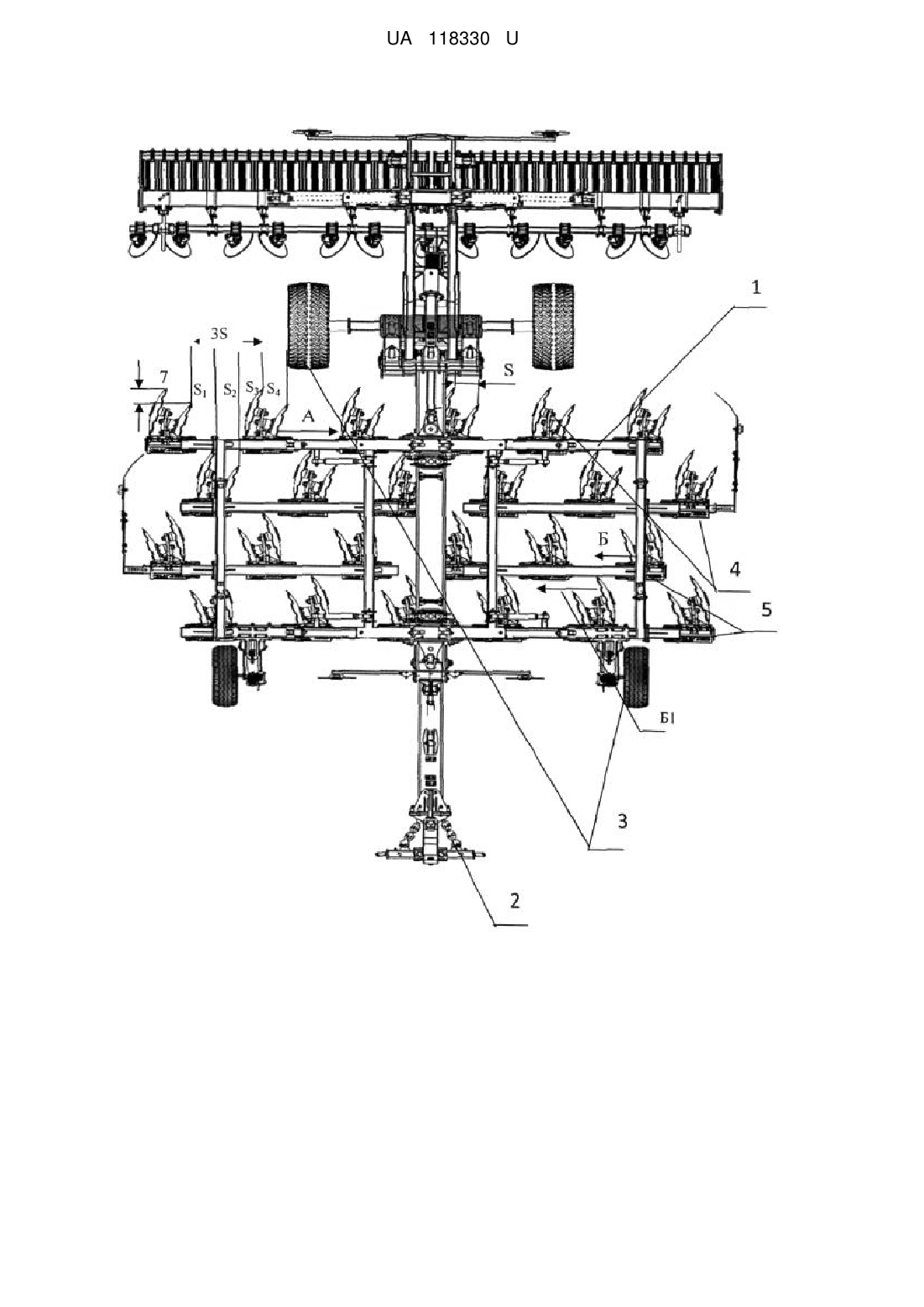

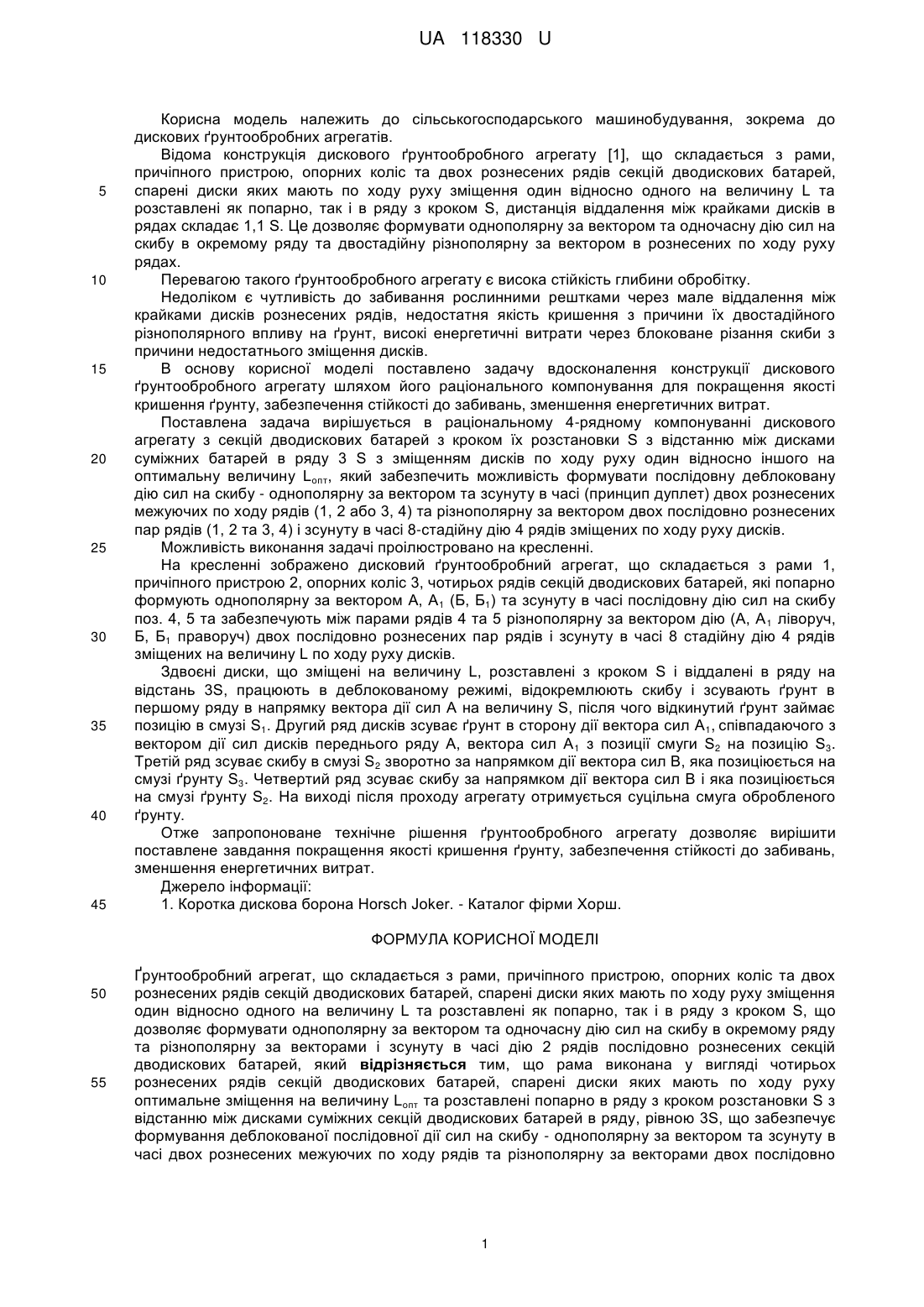

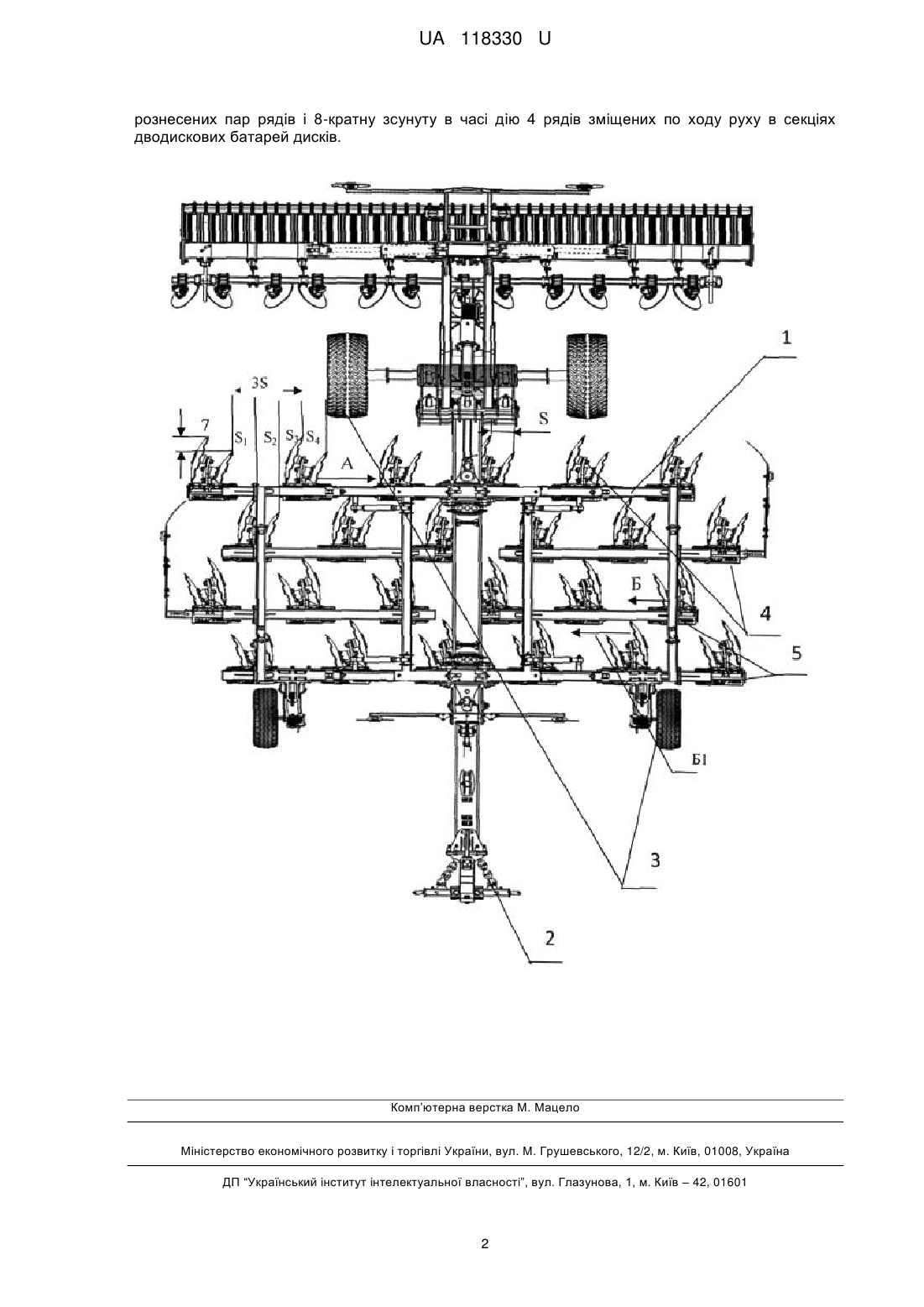

Реферат: Ґрунтообробний агрегат складається з рами, причіпного пристрою, опорних коліс та двох рознесених рядів секцій дводискових батарей, спарені диски яких мають по ходу руху зміщення один відносно одного на величину L та розставлені як попарно, так і в ряду з кроком S, що дозволяє формувати однополярну за вектором та одночасну дію сил на скибу в окремому ряду та різнополярну за векторами і зсунуту в часі дію 2 рядів послідовно рознесених секцій дводискових батарей. Рама виконана у вигляді чотирьох рознесених рядів секцій дводискових батарей, спарені диски яких мають по ходу руху оптимальне зміщення на величину Lопт та розставлені попарно в ряду з кроком розстановки S з відстанню між дисками суміжних секцій дводискових батарей в ряду, рівною 3S, що забезпечує формування деблокованої послідовної дії сил на скибу - однополярну за вектором та зсунуту в часі двох рознесених межуючих по ходу рядів та різнополярну за векторами двох послідовно рознесених пар рядів і 8-кратну зсунуту в часі дію 4 рядів зміщених по ходу руху в секціях дводискових батарей дисків. UA 118330 U (12) UA 118330 U UA 118330 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського машинобудування, зокрема до дискових ґрунтообробних агрегатів. Відома конструкція дискового ґрунтообробного агрегату [1], що складається з рами, причіпного пристрою, опорних коліс та двох рознесених рядів секцій дводискових батарей, спарені диски яких мають по ходу руху зміщення один відносно одного на величину L та розставлені як попарно, так і в ряду з кроком S, дистанція віддалення між крайками дисків в рядах складає 1,1 S. Це дозволяє формувати однополярну за вектором та одночасну дію сил на скибу в окремому ряду та двостадійну різнополярну за вектором в рознесених по ходу руху рядах. Перевагою такого ґрунтообробного агрегату є висока стійкість глибини обробітку. Недоліком є чутливість до забивання рослинними рештками через мале віддалення між крайками дисків рознесених рядів, недостатня якість кришення з причини їх двостадійного різнополярного впливу на ґрунт, високі енергетичні витрати через блоковане різання скиби з причини недостатнього зміщення дисків. В основу корисної моделі поставлено задачу вдосконалення конструкції дискового ґрунтообробного агрегату шляхом його раціонального компонування для покращення якості кришення ґрунту, забезпечення стійкості до забивань, зменшення енергетичних витрат. Поставлена задача вирішується в раціональному 4-рядному компонуванні дискового агрегату з секцій дводискових батарей з кроком їх розстановки S з відстанню між дисками суміжних батарей в ряду 3 S з зміщенням дисків по ходу руху один відносно іншого на оптимальну величину Loпт, який забезпечить можливість формувати послідовну деблоковану дію сил на скибу - однополярну за вектором та зсунуту в часі (принцип дуплет) двох рознесених межуючих по ходу рядів (1, 2 або 3, 4) та різнополярну за вектором двох послідовно рознесених пар рядів (1, 2 та 3, 4) і зсунуту в часі 8-стадійну дію 4 рядів зміщених по ходу руху дисків. Можливість виконання задачі проілюстровано на кресленні. На кресленні зображено дисковий ґрунтообробний агрегат, що складається з рами 1, причіпного пристрою 2, опорних коліс 3, чотирьох рядів секцій дводискових батарей, які попарно формують однополярну за вектором А, А1 (Б, Б1) та зсунуту в часі послідовну дію сил на скибу поз. 4, 5 та забезпечують між парами рядів 4 та 5 різнополярну за вектором дію (А, А 1 ліворуч, Б, Б1 праворуч) двох послідовно рознесених пар рядів і зсунуту в часі 8 стадійну дію 4 рядів зміщених на величину L по ходу руху дисків. Здвоєні диски, що зміщені на величину L, розставлені з кроком S і віддалені в ряду на відстань 3S, працюють в деблокованому режимі, відокремлюють скибу і зсувають ґрунт в першому ряду в напрямку вектора дії сил А на величину S, після чого відкинутий ґрунт займає позицію в смузі S1. Другий ряд дисків зсуває ґрунт в сторону дії вектора сил А 1, співпадаючого з вектором дії сил дисків переднього ряду А, вектора сил А 1 з позиції смуги S2 на позицію S3. Третій ряд зсуває скибу в смузі S2 зворотно за напрямком дії вектора сил В, яка позиціюється на смузі ґрунту S3. Четвертий ряд зсуває скибу за напрямком дії вектора сил В і яка позиціюється на смузі ґрунту S2. На виході після проходу агрегату отримується суцільна смуга обробленого ґрунту. Отже запропоноване технічне рішення ґрунтообробного агрегату дозволяє вирішити поставлене завдання покращення якості кришення ґрунту, забезпечення стійкості до забивань, зменшення енергетичних витрат. Джерело інформації: 1. Коротка дискова борона Horsch Joker. - Каталог фірми Хорш. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Ґрунтообробний агрегат, що складається з рами, причіпного пристрою, опорних коліс та двох рознесених рядів секцій дводискових батарей, спарені диски яких мають по ходу руху зміщення один відносно одного на величину L та розставлені як попарно, так і в ряду з кроком S, що дозволяє формувати однополярну за вектором та одночасну дію сил на скибу в окремому ряду та різнополярну за векторами і зсунуту в часі дію 2 рядів послідовно рознесених секцій дводискових батарей, який відрізняється тим, що рама виконана у вигляді чотирьох рознесених рядів секцій дводискових батарей, спарені диски яких мають по ходу руху оптимальне зміщення на величину Lопт та розставлені попарно в ряду з кроком розстановки S з відстанню між дисками суміжних секцій дводискових батарей в ряду, рівною 3S, що забезпечує формування деблокованої послідовної дії сил на скибу - однополярну за вектором та зсунуту в часі двох рознесених межуючих по ходу рядів та різнополярну за векторами двох послідовно 1 UA 118330 U рознесених пар рядів і 8-кратну зсунуту в часі дію 4 рядів зміщених по ходу руху в секціях дводискових батарей дисків. Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
