Ґрунтообробний агрегат
Номер патенту: 76686
Опубліковано: 15.08.2006
Автори: Арланов Володимир Олександрович, Діденко Юрій Вікторович, Волик Борис Анатолійович
Формула / Реферат
1. Ґрунтообробний агрегат, який містить базову раму, на якій встановлені під кутом до вертикалі з кроком принаймні два ряди сферичних дисків, з можливістю регулювання кута атаки, при цьому кути атаки дисків одного ряду орієнтовані по один бік, а другого ряду - по другий бік відносно напрямку руху, а базова рама обладнана пристроєм для приєднання агрегату до тягача та опорним котком, який відрізняється тим, що геометрична сума кутів розпушування, обертання та зсуву (кут атаки) дисків становить 30...45 градусів.
2. Ґрунтообробний агрегат за п.1, який відрізняється тим, що відстань між рядами дисків не менше 1,3D, відстань від другого ряду дисків до осі опорного котка не менше 1,25D, де D - діаметр диска.
3. Ґрунтообробний агрегат за п.1, який відрізняється тим, що несучий стояк диска має висоту (0,6...0,7)D, де D - діаметр диска.
4. Ґрунтообробний агрегат за пп.1,2, який відрізняється тим, що опорний коток має плавне регулювання за висотою відносно нижньої кромки дисків в діапазоні (0,1...0,2) D, де D - діаметр диска.
5. Ґрунтообробний агрегат за п. 1, який відрізняється тим, що сферичні диски оснащені пристроями для очистки, радіус кривизни різальної кромки яких зменшується у міру віддалення від осі обертання диска.
6. Ґрунтообробний агрегат за п.1, який відрізняється тим, що диски другого ряду зміщені відносно дисків першого ряду на величину 0...0,5 від кроку поставлення.
Текст

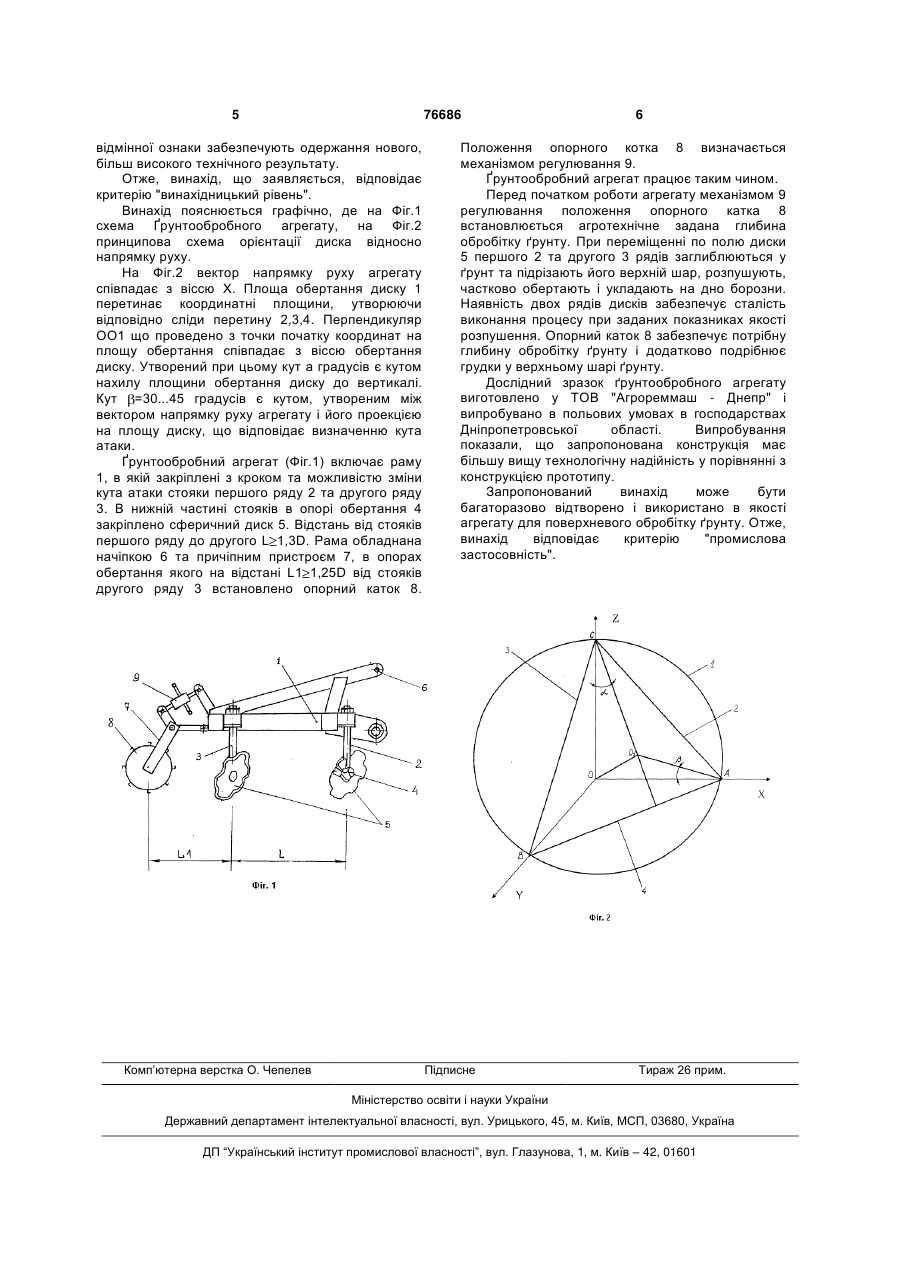

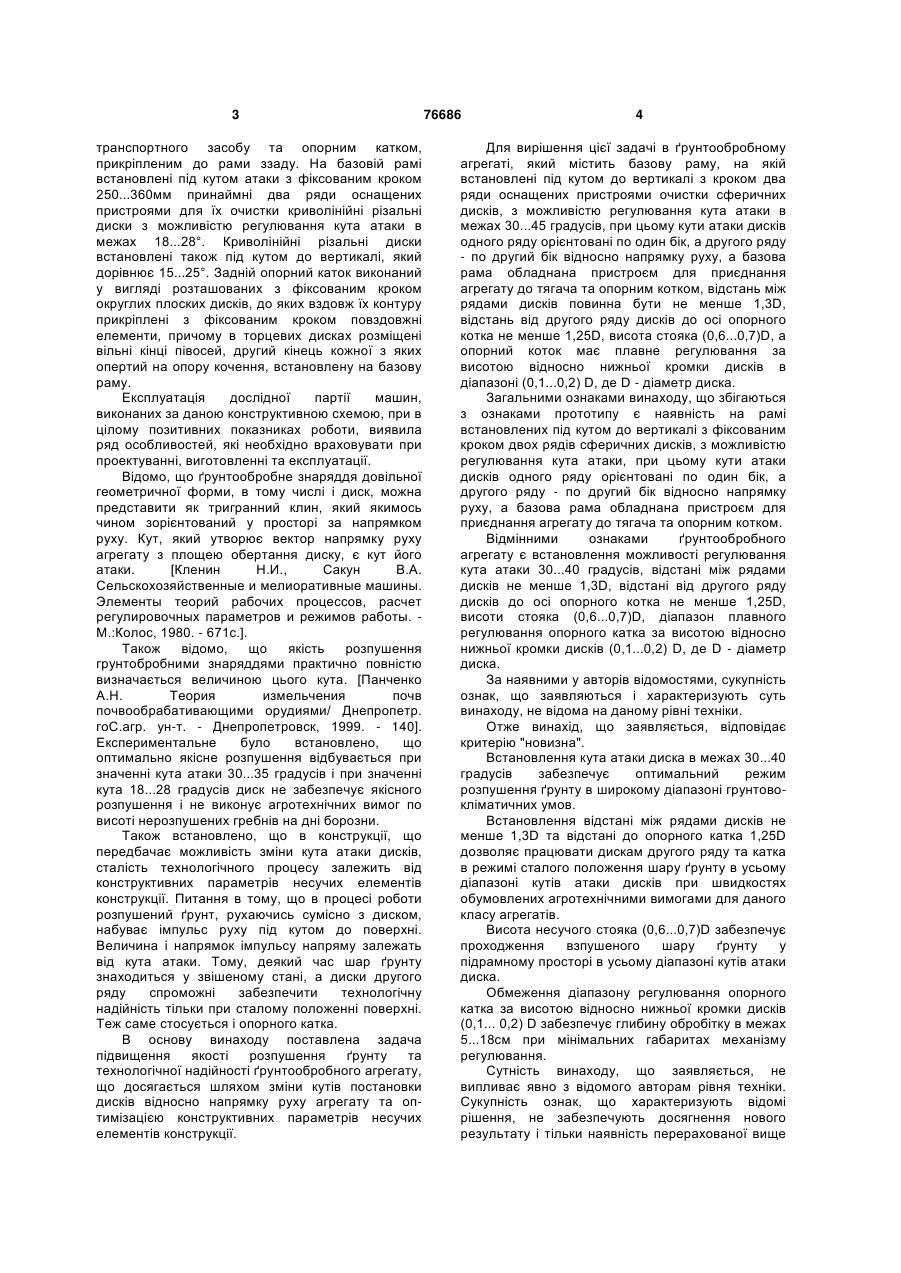

1. Ґрунтообробний агрегат, який містить базову раму, на якій встановлені під кутом до вертикалі з кроком принаймні два ряди сферичних дисків, з можливістю регулювання кута атаки, при цьому кути атаки дисків одного ряду орієнтовані по один бік, а другого ряду - по другий бік відносно напрямку руху, а базова рама обладнана пристроєм для приєднання агрегату до тягача та опорним котком, який відрізняється тим, що геометрична сума кутів розпушування, обертання та зсуву (кут атаки) дисків становить 30...45 градусів. C2 1 3 транспортного засобу та опорним катком, прикріпленим до рами ззаду. На базовій рамі встановлені під кутом атаки з фіксованим кроком 250...360мм принаймні два ряди оснащених пристроями для їх очистки криволінійні різальні диски з можливістю регулювання кута атаки в межах 18...28°. Криволінійні різальні диски встановлені також під кутом до вертикалі, який дорівнює 15...25°. Задній опорний каток виконаний у вигляді розташованих з фіксованим кроком округлих плоских дисків, до яких вздовж їх контуру прикріплені з фіксованим кроком повздовжні елементи, причому в торцевих дисках розміщені вільні кінці півосей, другий кінець кожної з яких опертий на опору кочення, встановлену на базову раму. Експлуатація дослідної партії машин, виконаних за даною конструктивною схемою, при в цілому позитивних показниках роботи, виявила ряд особливостей, які необхідно враховувати при проектуванні, виготовленні та експлуатації. Відомо, що ґрунтообробне знаряддя довільної геометричної форми, в тому числі і диск, можна представити як тригранний клин, який якимось чином зорієнтований у просторі за напрямком руху. Кут, який утворює вектор напрямку руху агрегату з площею обертання диску, є кут його атаки. [Кленин Н.И., Сакун В.А. Сельскохозяйственные и мелиоративные машины. Элементы теорий рабочих процессов, расчет регулировочных параметров и режимов работы. М.:Колос, 1980. - 671с.]. Також відомо, що якість розпушення грунтобробними знаряддями практично повністю визначається величиною цього кута. [Панченко А.Н. Теория измельчения почв почвообрабативающими орудиями/ Днепропетр. гоС.агр. ун-т. - Днепропетровск, 1999. - 140]. Експериментальне було встановлено, що оптимально якісне розпушення відбувається при значенні кута атаки 30...35 градусів і при значенні кута 18...28 градусів диск не забезпечує якісного розпушення і не виконує агротехнічних вимог по висоті нерозпушених гребнів на дні борозни. Також встановлено, що в конструкції, що передбачає можливість зміни кута атаки дисків, сталість технологічного процесу залежить від конструктивних параметрів несучих елементів конструкції. Питання в тому, що в процесі роботи розпушений ґрунт, рухаючись сумісно з диском, набуває імпульс руху під кутом до поверхні. Величина і напрямок імпульсу напряму залежать від кута атаки. Тому, деякий час шар ґрунту знаходиться у звішеному стані, а диски другого ряду спроможні забезпечити технологічну надійність тільки при сталому положенні поверхні. Теж саме стосується і опорного катка. В основу винаходу поставлена задача підвищення якості розпушення ґрунту та технологічної надійності ґрунтообробного агрегату, що досягається шляхом зміни кутів постановки дисків відносно напрямку руху агрегату та оптимізацією конструктивних параметрів несучих елементів конструкції. 76686 4 Для вирішення цієї задачі в ґрунтообробному агрегаті, який містить базову раму, на якій встановлені під кутом до вертикалі з кроком два ряди оснащених пристроями очистки сферичних дисків, з можливістю регулювання кута атаки в межах 30...45 градусів, при цьому кути атаки дисків одного ряду орієнтовані по один бік, а другого ряду - по другий бік відносно напрямку руху, а базова рама обладнана пристроєм для приєднання агрегату до тягача та опорним котком, відстань між рядами дисків повинна бути не менше 1,3D, відстань від другого ряду дисків до осі опорного котка не менше 1,25D, висота стояка (0,6...0,7)D, а опорний коток має плавне регулювання за висотою відносно нижньої кромки дисків в діапазоні (0,1...0,2) D, де D - діаметр диска. Загальними ознаками винаходу, що збігаються з ознаками прототипу є наявність на рамі встановлених під кутом до вертикалі з фіксованим кроком двох рядів сферичних дисків, з можливістю регулювання кута атаки, при цьому кути атаки дисків одного ряду орієнтовані по один бік, а другого ряду - по другий бік відносно напрямку руху, а базова рама обладнана пристроєм для приєднання агрегату до тягача та опорним котком. Відмінними ознаками ґрунтообробного агрегату є встановлення можливості регулювання кута атаки 30...40 градусів, відстані між рядами дисків не менше 1,3D, відстані від другого ряду дисків до осі опорного котка не менше 1,25D, висоти стояка (0,6...0,7)D, діапазон плавного регулювання опорного катка за висотою відносно нижньої кромки дисків (0,1...0,2) D, де D - діаметр диска. За наявними у авторів відомостями, сукупність ознак, що заявляються і характеризують суть винаходу, не відома на даному рівні техніки. Отже винахід, що заявляється, відповідає критерію "новизна". Встановлення кута атаки диска в межах 30...40 градусів забезпечує оптимальний режим розпушення ґрунту в широкому діапазоні грунтовокліматичних умов. Встановлення відстані між рядами дисків не менше 1,3D та відстані до опорного катка 1,25D дозволяє працювати дискам другого ряду та катка в режимі сталого положення шару ґрунту в усьому діапазоні кутів атаки дисків при швидкостях обумовлених агротехнічними вимогами для даного класу агрегатів. Висота несучого стояка (0,6...0,7)D забезпечує проходження взпушеного шару ґрунту у підрамному просторі в усьому діапазоні кутів атаки диска. Обмеження діапазону регулювання опорного катка за висотою відносно нижньої кромки дисків (0,1... 0,2) D забезпечує глибину обробітку в межах 5...18см при мінімальних габаритах механізму регулювання. Сутність винаходу, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечують досягнення нового результату і тільки наявність перерахованої вище 5 76686 відмінної ознаки забезпечують одержання нового, більш високого технічного результату. Отже, винахід, що заявляється, відповідає критерію "винахідницький рівень". Винахід пояснюється графічно, де на Фіг.1 схема Ґрунтообробного агрегату, на Фіг.2 принципова схема орієнтації диска відносно напрямку руху. На Фіг.2 вектор напрямку руху агрегату співпадає з віссю X. Площа обертання диску 1 перетинає координатні площини, утворюючи відповідно сліди перетину 2,3,4. Перпендикуляр ОО1 що проведено з точки початку координат на площу обертання співпадає з віссю обертання диску. Утворений при цьому кут а градусів є кутом нахилу площини обертання диску до вертикалі. Кут =30...45 градусів є кутом, утвореним між вектором напрямку руху агрегату і його проекцією на площу диску, що відповідає визначенню кута атаки. Ґрунтообробний агрегат (Фіг.1) включає раму 1, в якій закріплені з кроком та можливістю зміни кута атаки стояки першого ряду 2 та другого ряду 3. В нижній частині стояків в опорі обертання 4 закріплено сферичний диск 5. Відстань від стояків першого ряду до другого L 1,3D. Рама обладнана начіпкою 6 та причіпним пристроєм 7, в опорах обертання якого на відстані L1 1,25D від стояків другого ряду 3 встановлено опорний каток 8. Комп’ютерна верстка О. Чепелев 6 Положення опорного котка 8 визначається механізмом регулювання 9. Ґрунтообробний агрегат працює таким чином. Перед початком роботи агрегату механізмом 9 регулювання положення опорного катка 8 встановлюється агротехнічне задана глибина обробітку ґрунту. При переміщенні по полю диски 5 першого 2 та другого 3 рядів заглиблюються у ґрунт та підрізають його верхній шар, розпушують, частково обертають і укладають на дно борозни. Наявність двох рядів дисків забезпечує сталість виконання процесу при заданих показниках якості розпушення. Опорний каток 8 забезпечує потрібну глибину обробітку ґрунту і додатково подрібнює грудки у верхньому шарі ґрунту. Дослідний зразок ґрунтообробного агрегату виготовлено у ТОВ "Агрореммаш - Днепр" і випробувано в польових умовах в господарствах Дніпропетровської області. Випробування показали, що запропонована конструкція має більшу вищу технологічну надійність у порівнянні з конструкцією прототипу. Запропонований винахід може бути багаторазово відтворено і використано в якості агрегату для поверхневого обробітку ґрунту. Отже, винахід відповідає критерію "промислова застосовність". Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTillage combine
Автори англійськоюVolyk Borys Anatoliiovych
Назва патенту російськоюПочвообрабатывающий агрегат
Автори російськоюВолик Борис Анатольевич
МПК / Мітки
МПК: A01B 5/00
Мітки: агрегат, ґрунтообробний
