Вимірювальний перетворювач з частотним вихідним сигналом

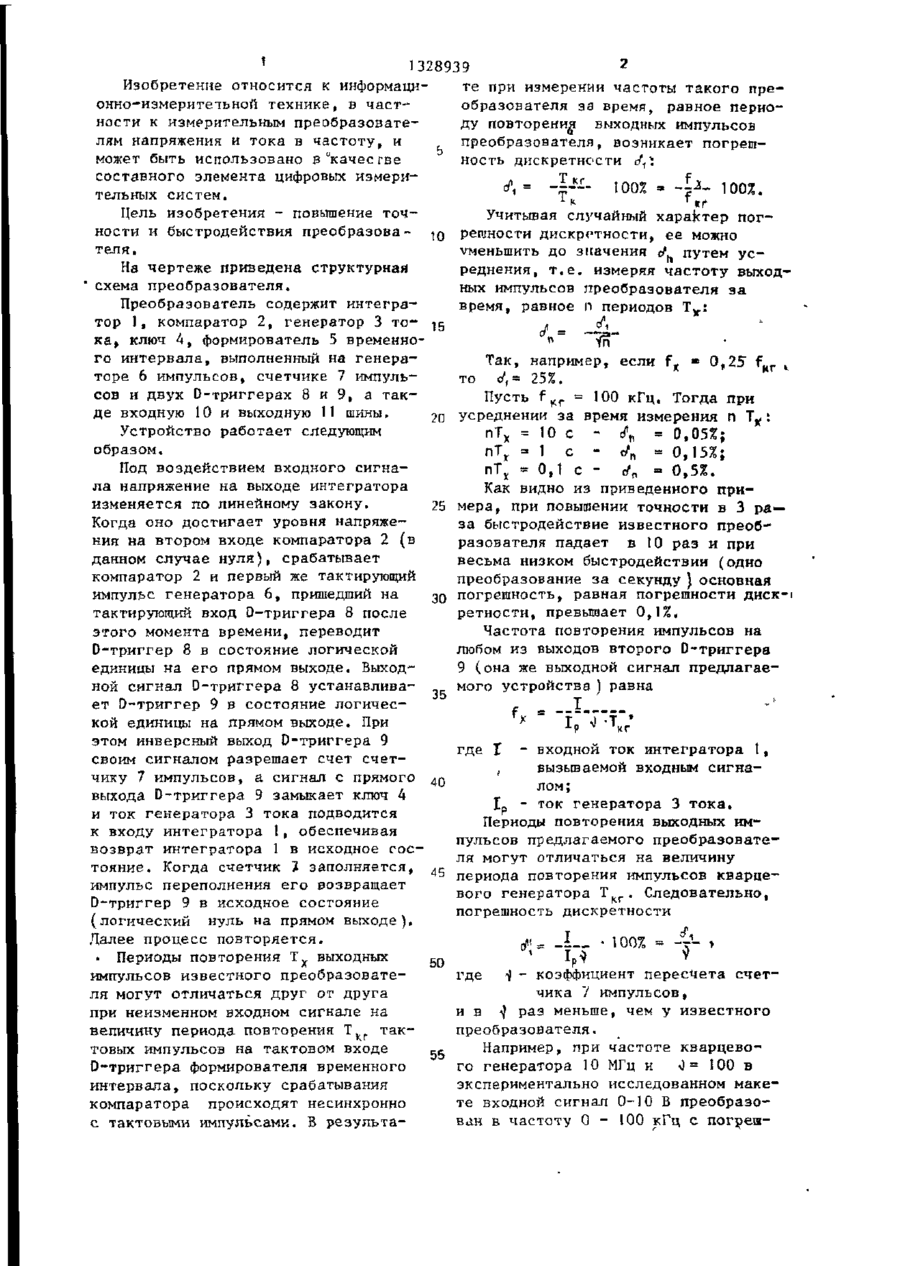

СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИК 1 СМ Я (19) %*J\J (П) (51)4 Н 03 Н 1/50 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К (21) 4036961/24-24 (22) 14.03.86 (46) 07,08.87.Бюл. № 29 (71) Львовский политехнический институт (72) З.Р.Мычуда, И.М.Бучма , и П.В.Мокренко (53) 681.398.623 (088.8) (56) International Journal of Electronics, 1975, 39» № 4, p.415420. Electronic Design, 1973, 21, 8 23, p.112-113, fig 3,4. * (54) ИЗМЕРИТЕЛЬНЫЙ ПРЕОБРАЗОВАТЕЛЬ С ЧАСТОТНЫМ ВЫХОДНЫМ СИГНАЛОМ (57) Изобретение относится к информационно-измерительной технике и мажет быть использовано в цифровых из мерительных системах. Целью изобретения является повышение точности и быстродействия преобразователя. Под воздействием входного сигнала на входной шине 10 напряжение на выходе интегратора 1 изменяется по линейному закону до порогового уровня компаратора 2, срабатывание которого переводит D-триггер 8 формирователя 5 временного интервала в единичное состояние, в результате чего ключ 4 подключает генератор 3 тока к входу интегратора 1, возвращая еґо в исходное состояние. При заполнении счетчика 7 импульсов от генератора 6 импульсов D-триггер 9 формирует на выходной шине 11 выходной сигнал и закрывает ключ 4. 1 ил. (Л С г*—*Г .}, 1 1328939 Изобретение относится к информаците при измерении частоты такого преонно-измерительной технике, в частобразователя за время, равное перионости к измерительным преобразоватеду повторения выходных импульсов лям напряжения и тока в частоту,, и преобразователя, возникает погрешможет быть использовано в^качесгве ность дискретности cf1': составного элемента цифровых измерис = -«*-- 100% = - Ь - 100%. Л тельных систем. Цель изобретения - повышение точности и быстродействия преобразова- 10 теля. На чертеже приведена структурная 1 схема преобразователя. Преобразователь содержит интегратор 1, компаратор 2, генератор 3 то- 15 ка» ключ А, формирователь 5 временного интервала, выполненный на генераторе 6 импульсов, счетчике 7 импульсов и двух D-триггерах 8 и 9, а такде входную 10 и выходную 11 шины. 2п Устройство работает следующим образом. Под воздействием входного сигнала напряжение на выходе интегратора изменяется по линейному закону. 25 Когда оно достигает уровня напряжения на втором входе компаратора 2 (в данном случае нуля), срабатывает компаратор 2 и первый же тактирующий импульс генератора 6, пришедший на Зо тактирующий вход D-триггера 8 после этого момента времени, переводит D-триггер 8 в состояние логической единицы на его прямом выходе. Выходной сигнал D-триггера 8 устанавлива35 ет D-триггер 9 в состояние логической единицы на прямом выходе. При этом инверсный выход D-триггера 9 своим сигналом разрешает счет счетчику 7 импульсов, а сигнал с прямого 40 выхода D-триггера 9 замыкает ключ 4 и ток генератора 3 тока подводится к входу интегратора 1, обеспечивая возврат интегратора 1 в исходное состояние. Когда счетчик 1 заполняется, импульс переполнения его возвращает D-триггер 9 в исходное состояние (логический нуль на прямом выходе). Далее процесс повторяется. • Периоды повторения Т х выходных 50 импульсов известного преобразователя могут отличаться друг от друга при неизменном входном сигнале на величину периода повторения T fcr тактовых импульсов на тактовом входе гс D-триггера формирователя временного интервала, поскольку срабатывания компаратора происходят несинхронно с тактовыми импульсами. В результа Учитывая случайный характер погреганости дискретности, ее можно уменьшить до значения с путем усА реднения, т.е. измеряя частоту выходных импульсов преобразователя за время, равное п периодов Ту.: л _ Так, например, если fx • 0,25 f r k
